Pavlo GorkunMódulos de diodo tiristor Infineon Sustitución
Los módulos de tiristor-diodo tienen un diseño monolítico con una topología dual de semiconductores (tipo tiristor-diodo). Se utilizan en circuitos de CC y CA con cargas de hasta 820 A y voltajes inversos de pulso de hasta 3600 V.
Los módulos de tiristor-diodo AMTD AS ENERGITM son un reemplazo, equivalente y alternativa a los módulos de tiristor-diodo de la serie TD de Infineon Technologies.
Los módulos de tiristor-diodo están alojados en una carcasa industrial estándar, lo que facilita su integración en equipos existentes.
Los módulos tienen diferentes construcciones internas: construcción soldada, donde el contacto se establece mediante capas de soldadura; construcción de contacto por presión, donde el contacto se establece por presión sin ensamblaje con soldadura.
Los terminales principales (de potencia) están ubicados en la parte superior de la carcasa y están marcados como 1, 2, 3 (ánodo-cátodo común, cátodo, ánodo). Los terminales de control están marcados como 4 (G1), 5 (K1).
Los módulos están diseñados y ensamblados con tecnología de contacto por presión de alta fiabilidad y con tecnología de unión por soldadura, cumpliendo con los requisitos específicos de aplicaciones optimizadas en costo y rendimiento.
Los módulos tiristor-diodo se utilizan en diversos equipos de potencia: unidades de alimentación y control, accionamientos eléctricos, reguladores de potencia, reguladores de CA, convertidores, controladores de hornos de fundición o procesos químicos, equipos de soldadura y como rectificadores para convertidores de CA.
Nuestros módulos de potencia están disponibles en varias topologías de dispositivos dobles y simples para casi todas las aplicaciones de control de fase o rectificación.
Nuestra empresa ofrece una garantía de calidad para los módulos de tiristor/diodo de 2 años a partir de la fecha de compra. Al suministrar módulos de tiristor/diodo, si es necesario, proporcionamos un pasaporte técnico y un certificado de conformidad.
El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Para consultas sobre la adquisición de Módulos de Potencia, Tiristores y Diodos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
Para grandes volúmenes, ofreceremos un precio personalizado!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos

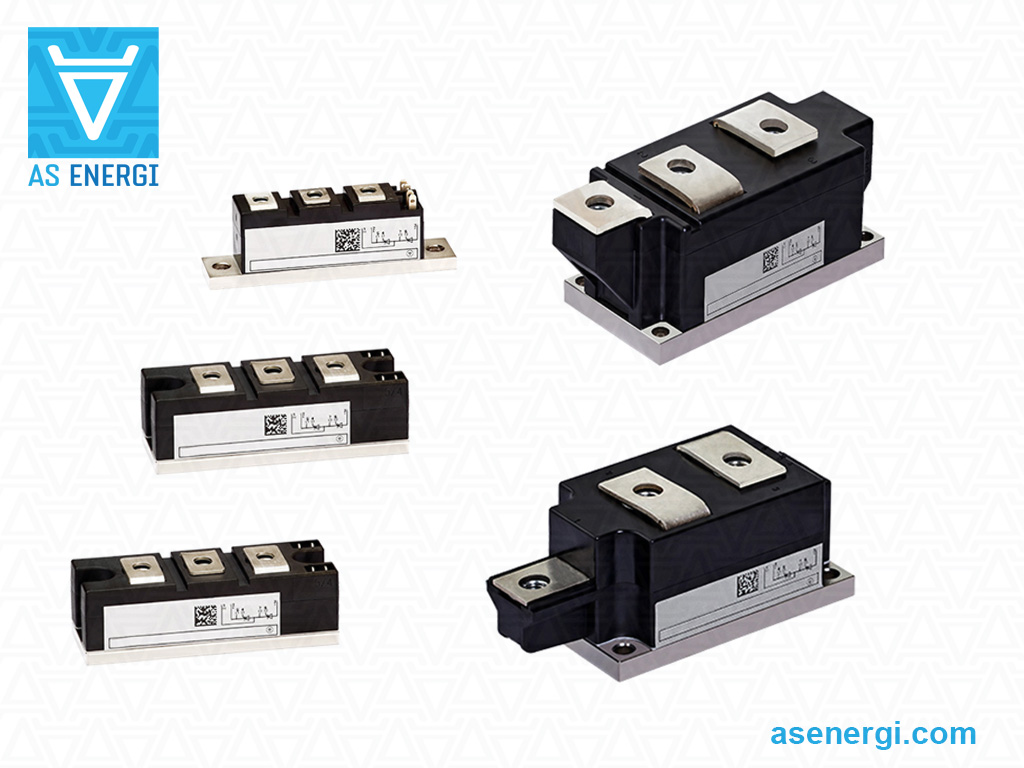

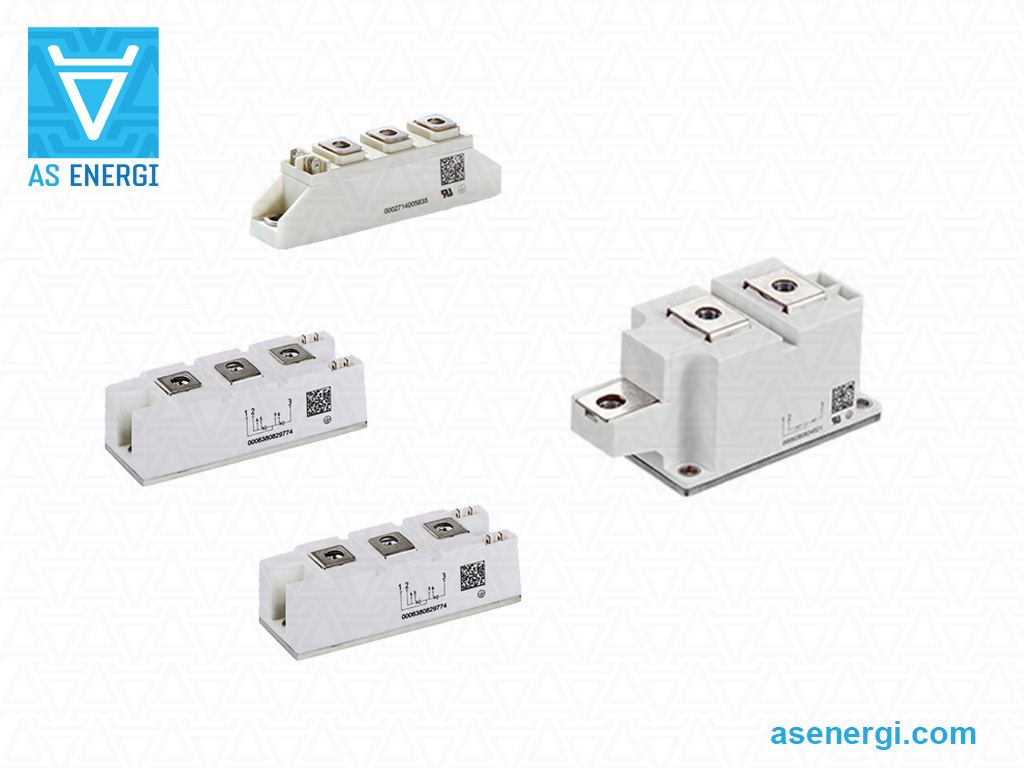

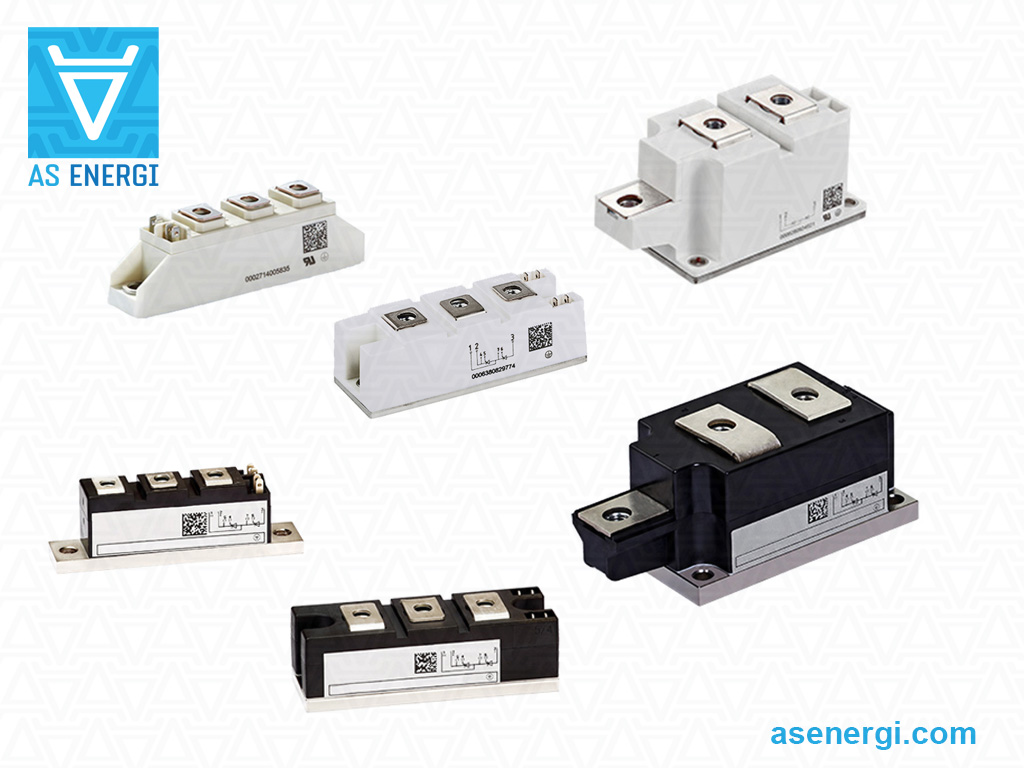

La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Especificaciones generales de los módulos de tiristores y diodos Infineon y sus sustitutos
| Tipo | IT(AV)M (TC,°C) |
VRRM VDRM |
ITSM | I2t | VT0 | rT | Tvj max | Rth(j-c) | W | Paquete, Dimensiones L×B×H | Sustitución AS ENERGITM |
Ficha de datos |
| A | V | A | kA2·s | V | mΩ | ºC | K/W | kg | mm | |||
| Módulos tiristores / diodos - placa base 20x58 mm - soldar soldar | ||||||||||||
| TD60N16SOF | 55 (85) | 1600 | 1200 | 7.20 | 1.00 | 4.80 | 130 | 0.49 | 0.075 | TS20 93x20x30 |
AMTD60N16SOF |  |
| TD120N16SOF | 119 (85) | 1600 | 2250 | 18.05 | 0.90 | 3.35 | 130 | 0.20 | 0.075 | TS20 93x20x30 |
AMTD120N16SOF | |
| Módulos tiristor / diodo - placa base 20x92 mm - contacto de presión | ||||||||||||
| TD61N16KOF | 60 (85) | 1600 | 1400 | 9.80 | 0.80 | 3.40 | 125 | 0.52 | 0.16 | TP20 93x20x30 |
AMTD61N16KOF | |
| TD92N16KOF | 92 (85) | 1600 | 1800 | 16.20 | 0.85 | 2.43 | 140 | 0.37 | 0.16 | TP20 93x20x30 |
AMTD92N16KOF | |
| TD104N12KOF | 104 (85) | 1200 | 1800 | 16.20 | 0.85 | 2.43 | 140 | 0.37 | 0.16 | TP20 93x20x30 |
AMTD104N12KOF | |
| Módulos tiristores / diodos - placa base 34x94 mm - unión por soldadura | ||||||||||||
| TD140N16SOF | 140 (85) | 1600 | 4000 | 80.00 | 1.00 | 1.60 | 125 | 0.19 | 0.165 | TS34 94x34x30 |
AMTD140N16SOF | |
| TD160N16SOF | 160 (85) | 1600 | 4500 | 101.30 | 1.10 | 0.99 | 125 | 0.165 | 0.165 | TS34-2 94x34x30 |
AMTD160N16SOF | |
| TD175N16SOF | 175 (85) | 1600 | 5400 | 125.00 | 0.83 | 1.30 | 125 | 0.164 | 0.165 | TS34 94x34x30 |
AMTD175N16SOF | |
| TD190N16SOF | 190 (85) | 1600 | 4500 | 101.30 | 0.85 | 0.90 | 125 | 0.165 | 0.165 | TS34-2 94x34x30 |
AMTD190N16SOF | |
| TD190N18SOF | 190 (85) | 1800 | 4500 | 101.30 | 0.85 | 0.90 | 125 | 0.165 | 0.165 | TS34-2 94x34x30 |
AMTD190N18SOF | |
| TD240N16SOF | 240 (85) | 1600 | 4400 | 96.80 | 0.85 | 0.90 | 140 | 0.165 | 0.165 | TS34-2 94x34x30 |
AMTD240N16SOF | |
| TD240N18SOF | 240 (85) | 1800 | 4400 | 96.80 | 0.85 | 0.90 | 140 | 0.165 | 0.165 | TS34-2 94x34x30 |
AMTD240N18SOF | |
| Módulos tiristor / diodo - placa base 34x94 mm - contacto de presión | ||||||||||||
| TD122N22KOF | 122 (85) | 2200 | 2950 | 43.50 | 1.00 | 2.15 | 125 | 0.20 | 0.31 | TP34 94x34x30 |
AMTD122N22KOF | |
| TD140N18KOF | 140 (85) | 1800 | 3200 | 51.20 | 0.90 | 1.75 | 125 | 0.06 | 0.31 | TP34 94x34x30 |
AMTD140N18KOF | |
| TD140N22KOF | 140 (85) | 2200 | 3200 | 51.20 | 0.90 | 1.75 | 125 | 0.06 | 0.31 | TP34 94x34x30 |
AMTD140N22KOF | |
| TD162N16KOF | 162 (85) | 1600 | 4400 | 97.00 | 0.85 | 0.95 | 125 | 0.20 | 0.31 | TP34 94x34x30 |
AMTD162N16KOF | |
| TD180N16KOF | 180 (85) | 1600 | 4100 | 84.00 | 0.85 | 0.90 | 130 | 0.20 | 0.31 | TP34 94x34x30 |
AMTD180N16KOF | |
| Módulos tiristores / diodos - placa base 50x92 mm - unión por soldadura | ||||||||||||
| TD280N16SOF | 280 (85) | 1600 | 7800 | 304 | 1.77 | 0.82 | 130 | 0.11 | 0.37 | TS50 115x50x53 |
AMTD280N16SOF | |
| TD280N18SOF | 280 (85) | 1800 | 7800 | 304 | 1.77 | 0.82 | 130 | 0.11 | 0.37 | TS50 115x50x53 |
AMTD280N18SOF | |
| TD320N16SOF | 320 (85) | 1600 | 8200 | 335 | 0.77 | 0.58 | 130 | 0.11 | 0.37 | TS50 115x50x53 |
AMTD320N16SOF | |
| TD320N18SOF | 320 (85) | 1800 | 8200 | 335 | 0.77 | 0.58 | 130 | 0.11 | 0.37 | TS50 115x50x53 |
AMTD320N18SOF | |
| TD320N16SOF TIM | 380 (85) | 1600 | 8100 | 328 | 0.77 | 0.58 | 140 | 0.11 | 0.37 | TS50 115x50x53 |
AMTD320N16SOF TIM | |
| TD390N16SOF | 380 (85) | 1600 | 8100 | 328 | 0.77 | 0.58 | 140 | 0.11 | 0.37 | TS50 115x50x53 |
AMTD390N16SOF | |
| TD390N18SOF | 380 (85) | 1800 | 8100 | 328 | 0.77 | 0.58 | 140 | 0.11 | 0.37 | TS50 115x50x53 |
AMTD390N18SOF | |
| Módulos tiristor / diodo - placa base 50x92 mm - contacto de presión | ||||||||||||
| TD210N12KOF | 210 (85) | 1200 | 5800 | 168 | 1.00 | 0.85 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTD210N12KOF | |
| TD210N16KOF | 210 (85) | 1600 | 5800 | 168 | 1.00 | 0.85 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTD210N16KOF | |
| TD210N18KOF | 210 (85) | 1800 | 5800 | 168 | 1.00 | 0.85 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTD210N18KOF | |
| TD215N22KOF | 215 (85) | 2200 | 6300 | 198 | 0.95 | 0.92 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTD215N22KOF | |
| TD215N22KOF TIM | 215 (85) | 2200 | 6300 | 198 | 0.95 | 0.92 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTD215N22KOF TIM | |
| TD250N12KOF | 250 (85) | 1200 | 7000 | 245 | 0.80 | 0.70 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTD250N12KOF | |
| TD250N14KOF | 250 (85) | 1400 | 7000 | 245 | 0.80 | 0.70 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTD250N14KOF | |
| TD250N16KOF | 250 (85) | 1600 | 7000 | 245 | 0.80 | 0.70 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTD250N16KOF | |
| TD250N18KOF | 250 (85) | 1800 | 7000 | 245 | 0.80 | 0.70 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTD250N18KOF | |
| TD250N16KOF TIM | 250 (85) | 1600 | 7000 | 245 | 0.80 | 0.70 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTD250N16KOF TIM | |
| TD251N16KOF | 250 (85) | 1600 | 8000 | 320 | 0.80 | 0.70 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTD251N16KOF | |
| TD251N18KOF | 250 (85) | 1800 | 8000 | 320 | 0.80 | 0.70 | 125 | 0.13 | 0.8 | TP50A 115x50x52 |
AMTD251N18KOF | |
| TD260N22KOF | 260 (85) | 2200 | 8000 | 320 | 0.85 | 0.64 | 125 | 0.12 | 0.8 | TP50A 115x50x52 |
AMTD260N22KOF | |
| TD270N16KOF | 270 (85) | 1600 | 9000 | 405 | 0.80 | 0.58 | 125 | 0.12 | 0.8 | TP50A 115x50x52 |
AMTD270N16KOF | |
| TD285N12KOF | 285 (92) | 1200 | 10000 | 781 | 0.80 | 0.50 | 130 | 0.112 | 0.8 | TP50A 115x50x52 |
AMTD285N12KOF | |
| TD285N14KOF | 285 (92) | 1400 | 10000 | 781 | 0.80 | 0.50 | 130 | 0.112 | 0.8 | TP50A 115x50x52 |
AMTD285N14KOF | |
| TD285N16KOF | 285 (92) | 1600 | 10000 | 781 | 0.80 | 0.50 | 130 | 0.112 | 0.8 | TP50A 115x50x52 |
AMTD285N16KOF | |
| TD330N16KOF | 330 (85) | 1600 | 10000 | 500 | 0.80 | 0.50 | 130 | 0.112 | 0.8 | TP50A 115x50x52 |
AMTD330N16KOF | |
| TD330N16KOF TIM | 330 (85) | 1600 | 10000 | 500 | 0.80 | 0.50 | 130 | 0.112 | 0.8 | TP50A 115x50x52 |
AMTD330N16KOF TIM | |
| Módulos tiristor / diodo - placa base 60x124 mm - contacto de presión | ||||||||||||
| TD240N36KOF | 240 (85) | 3600 | 5500 | 151 | 1.17 | 1.70 | 125 | 0.078 | 1.5 | TP60 150x60x52 |
AMTD240N36KOF | |
| TD400N26KOF | 400 (85) | 2600 | 11000 | 605 | 1.00 | 0.50 | 125 | 0.065 | 1.5 | TP60 150x60x52 |
AMTD400N26KOF | |
| TD430N22KOF | 430 (85) | 2200 | 12000 | 1051 | 0.95 | 0.45 | 125 | 0.065 | 1.5 | TP60A 150x60x52 |
AMTD430N22KOF | |
| TD430N22KOF TIM | 430 (85) | 2200 | 12000 | 1051 | 0.95 | 0.45 | 125 | 0.065 | 1.5 | TP60A 150x60x52 |
AMTD430N22KOF TIM | |
| TD500N16KOF TIM | 500 (85) | 1600 | 14500 | 1051 | 0.85 | 0.35 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTD500N16KOF TIM | |
| TD500N12KOF | 500 (85) | 1200 | 14500 | 1051 | 0.85 | 0.35 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTD500N12KOF | |
| TD500N16KOF | 500 (85) | 1600 | 14500 | 1051 | 0.85 | 0.35 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTD500N16KOF | |
| TD500N18KOF | 500 (85) | 1800 | 14500 | 1051 | 0.85 | 0.35 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTD500N18KOF | |
| TD520N22KOF | 520 (85) | 2200 | 14500 | 1051 | 0.85 | 0.35 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTD520N22KOF | |
| TD520N22KOF TIM | 520 (85) | 2200 | 14500 | 1051 | 0.85 | 0.35 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTD520N22KOF TIM | |
| TD570N16KOF | 570 (87) | 1600 | 14000 | 1531 | 0.80 | 0.23 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTD570N16KOF | |
| TD570N18KOF | 570 (87) | 1800 | 14000 | 1531 | 0.80 | 0.23 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTD570N18KOF | |
| TD600N16KOF | 600 (85) | 1600 | 17500 | 1531 | 0.80 | 0.23 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTD600N16KOF | |
| TD600N16KOF TIM | 600 (85) | 1600 | 17500 | 1531 | 0.80 | 0.23 | 125 | 0.058 | 1.5 | TP60A 150x60x52 |
AMTD600N16KOF TIM | |
| Módulos tiristor / diodo - placa base 60x124 mm - contacto de presión | ||||||||||||
| TD700N22KOF | 700 (85) | 2200 | 20400 | 1462 | 0.85 | 0.35 | 135 | 0.049 | 1.4 | TP60A 150x60x52 |
AMTD700N22KOF | |
| TD700N22KOF TIM | 700 (85) | 2200 | 20400 | 1462 | 0.85 | 0.35 | 135 | 0.049 | 1.4 | TP60A 150x60x52 |
AMTD700N22KOF TIM | |
| TD820N16KOF | 820 (85) | 1600 | 24800 | 2020 | 0.80 | 0.23 | 135 | 0.048 | 1.4 | TP60A 150x60x52 |
AMTD820N16KOF | |
Planos y dimensiones de las carcasas de los módulos:
Guía de numeración de piezas para módulos tiristor-diodo:
| A | M | TD | 700 | N | 22 | K | O | F |
| A | – |  AS ENERGITM |
| M | – | Grupo de productos: Módulo. |
| TD | – | Topología del circuito: Tiristor-Diodo. |
| 700 | – | Corriente media en estado encendido IT(AV), Amp. |
| N | – | Dispositivo de control de fase. |
| 22 | – | Clase de tensión VRRM / 100. |
| K | – | Construcción mecánica: K – tecnología de contacto por presión S – tecnología de soldadura |
| O | – | Tiempo de apagado tq: no garantizado. |
| F | – | Aumento crítico de la clase dv/dt fuera de estado: F = 1000 V/μs |
Diagrama de circuito de los módulos tiristor-diodo:
|
|
AK, K, A – terminales principales (alimentación). G1, K1 – terminales de control. |
Recomendaciones para el montaje de módulos de potencia
Especificaciones y Preparación de Disipador de Calor y Superficie
Para garantizar un buen contacto térmico y obtener los valores de resistencia térmica de contacto especificados en la Ficha de datos, la superficie de contacto del disipador de calor debe estar limpia y libre de partículas de polvo. Es recomendable limpiar la superficie de montaje del disipador con toallitas y un limpiador a base de alcohol, por ejemplo, isopropanol, justo antes del proceso de montaje. Se deben cumplir las siguientes especificaciones mecánicas:
– La irregularidad del área de montaje del disipador de calor debe ser ≤ 50 μm por 100 mm
– Rugosidad Rz: < 10 μm
– Sin escalones > 10 μm
Especificación de la superficie del disipador de calor |
Aplicación de Pasta Térmica
Se recomienda utilizar impresión con esténcil para aplicar el material de interfaz térmica. Se recomienda un grosor de pasta térmica en el rango de 50 μm a 100 μm. No se recomienda aplicar la pasta térmica con rodillo para la producción en masa, ya que no se puede garantizar la reproducibilidad de un grosor óptimo de la pasta térmica.
Par de Apriete en el Disipador de Calor MS
Para fijar los módulos de potencia, se recomienda encarecidamente el uso de tornillos de acero en combinación con arandelas adecuadas y arandelas de seguridad con resorte o tornillos combinados. Se debe respetar el valor de par especificado en la Ficha de datos.
Se recomienda aplicar un par de apriete inicial y luego reajustarlo al valor indicado. Durante el proceso de atornillado, la velocidad debe estar limitada y se recomienda un limitador de par suave para evitar picos de par, que pueden ocurrir con destornilladores neumáticos.
Ejemplo de orden de montaje |
Los tornillos deben apretarse en diagonal con el mismo par de apriete en varios pasos hasta alcanzar el valor de par de apriete especificado MS.
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
Productos destacados:
