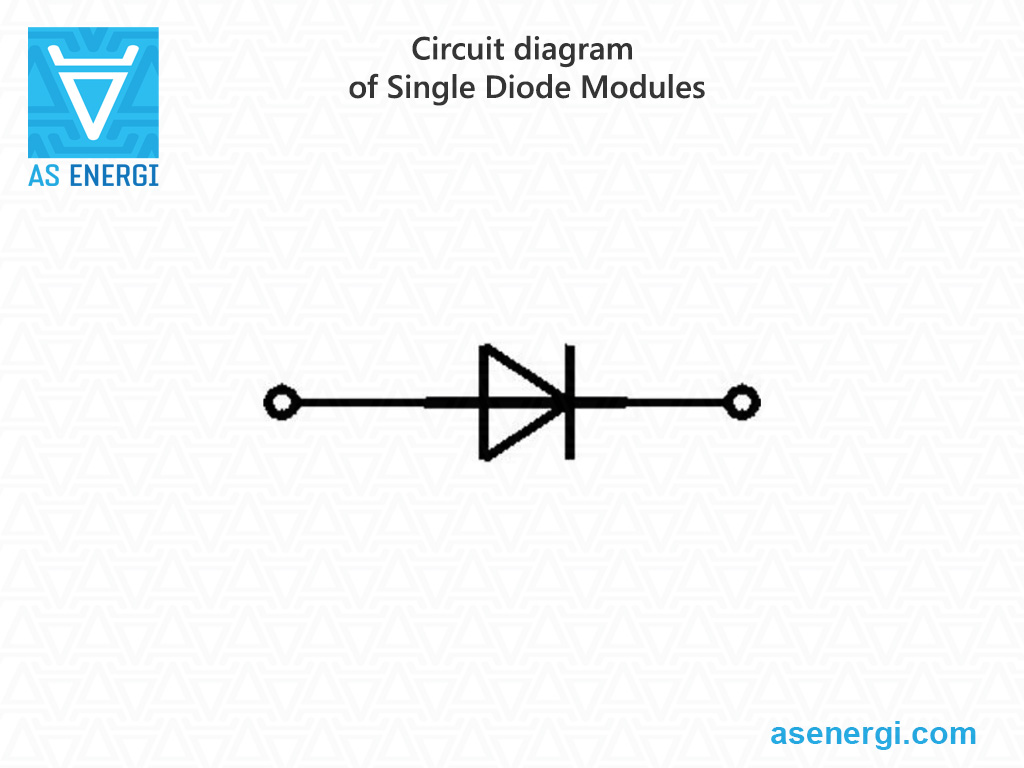

Módulos de Diodo SKKE Semikron tienen un diseño monolítico con una topología única de semiconductores (un interruptor): diodo único (SKKE). Se utilizan en circuitos de corriente continua y alterna con cargas de hasta 1360A y voltajes de pulso inverso de hasta 2200V.
Módulos de Diodo AMKE AS ENERGITM es un dispositivo semiconductor de sustitución, equivalente y alternativo para SKKE Semikron.

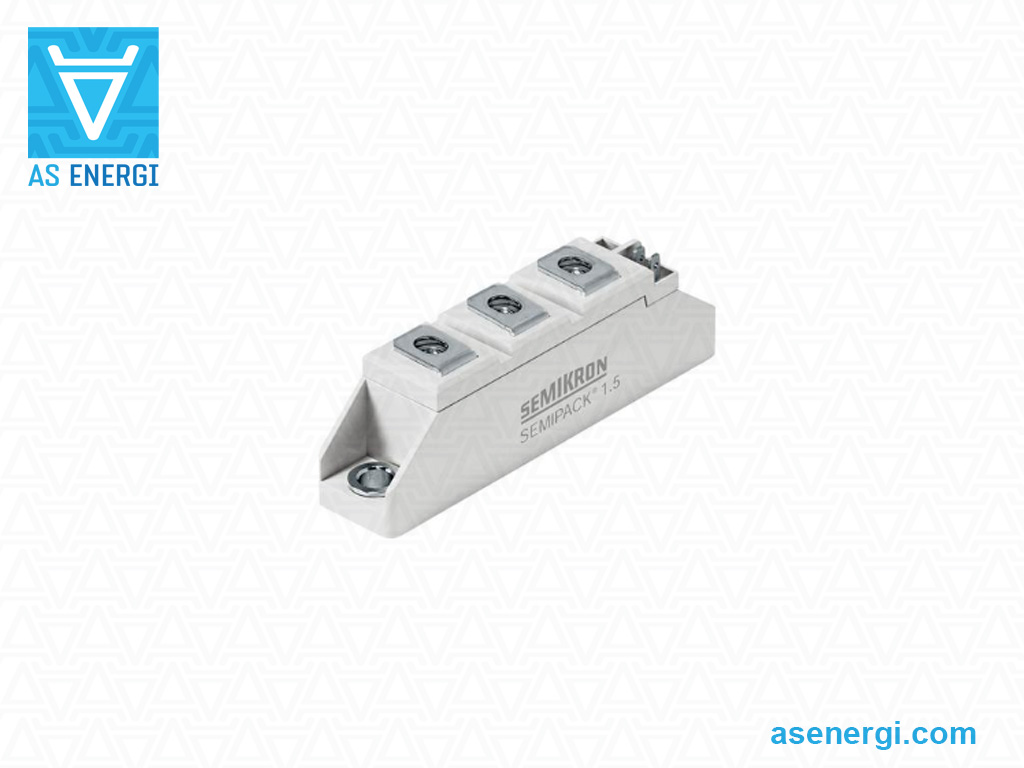

Los módulos rectificadores están alojados en una carcasa SEMIPACK – estándar de la industria, lo que facilita la integración del dispositivo en equipos existentes.
Los módulos están diseñados y ensamblados con contacto de presión altamente confiable y tecnología de soldadura, lo que aborda los requisitos específicos de aplicaciones optimizadas en costo y rendimiento.
Los módulos de diodo se utilizan en diversos equipos de potencia: unidades de potencia y control, accionamientos eléctricos, reguladores de potencia, reguladores de corriente alterna, convertidores, controladores de altos hornos o procesos químicos, equipos de soldadura y como rectificadores para convertidores de corriente alterna.
Nuestra empresa proporciona una garantía de calidad para los módulos de diodo de 2 años a partir de la fecha de compra. Al suministrar módulos de diodo, si es necesario, proporcionamos el pasaporte técnico y el certificado de conformidad.
El precio final de los módulos de diodo depende de la clase, cantidad, términos de entrega, fabricante, país de origen y forma de pago.
Para preguntas relacionadas con la adquisición de módulos de potencia, tiristores, diodos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para una gran cantidad, proporcionaremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Especificaciones generales de los módulos de diodos SKKE y recambios
| Serie | Tipo | IT(AV)M | VRRM VDRM | ITSM IFSM |
I2t | VT(TO) | rT | Rth(j-c) | W | Paquete, Dimensiones |
Sustitución AS ENERGITM |
Ficha técnica |
| A | V | A | A2·s | V | mΩ | K/W | g | mm | ||||

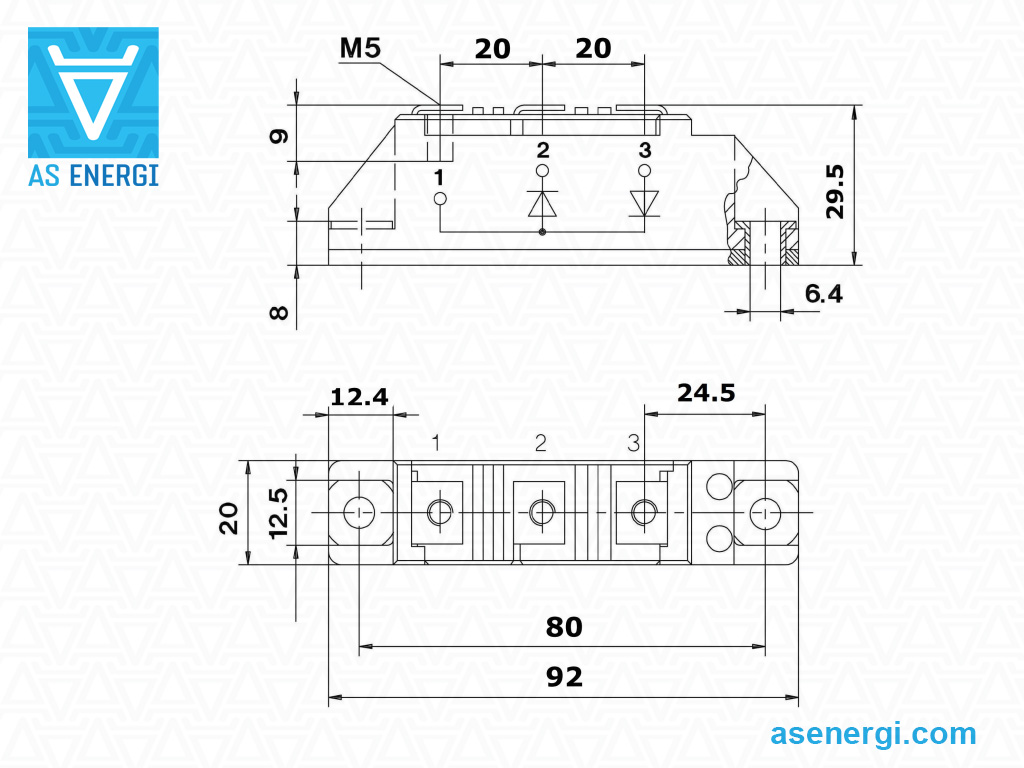

| SKKE 81 | SKKE 81/08 | 82 | 800-1600 | 1750 | 15000 | 0.85 | 1.8 | 0.4 | 95 | Paquete 1 93x20x30 |
AMKE81-08 |
|
| SKKE 81/12 | AMKE81-12 | |||||||||||
| SKKE 81/16 | AMKE81-16 | |||||||||||
| SKKE 120 | SKKE 120F17 | 120 | 1700 | 1800 | 16200 | 1.5 | 4.5 | 0.2 | 160 | Paquete 2 94x34x30 |
AMKE120-F17 |
|
| SKKE 162 | SKKE 162/08 | 195 | 800-2200 | 5000 | 125000 | 0.85 | 1.2 | 0.18 | 165 | Paquete 2 94x34x30 |
AMKE162-08 |
|
| SKKE 162/12 | AMKE162-12 | |||||||||||
| SKKE 162/14 | AMKE162-14 | |||||||||||
| SKKE 162/16 | AMKE162-16 | |||||||||||
| SKKE 162/18 | AMKE162-18 | |||||||||||
| SKKE 162/22H4 | AMKE162-22H4 | |||||||||||
| SKKE 212 | SKKE 212/16 H2 | 213 | 1600 | 5500 | 151250 | 0.75 | 1.05 | 0.05 | 165 | Paquete 2 94x34x30 |
AMKE212-16H2 |
|

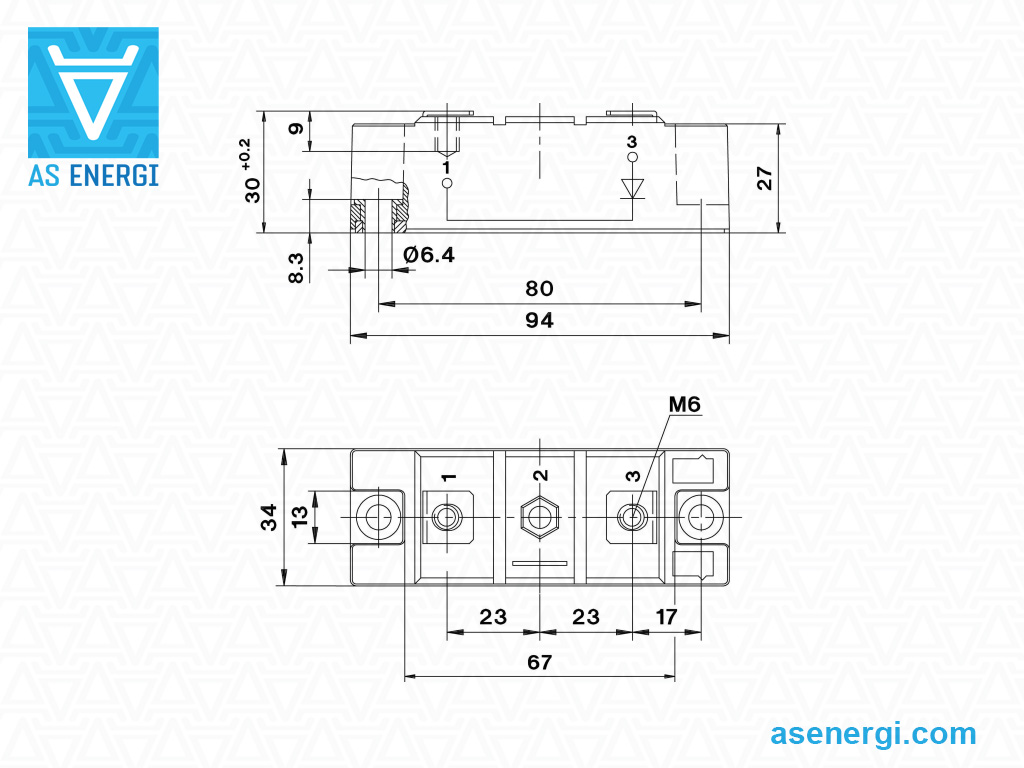

| SKKE 290 | SKKE 290F06 | 290 | 600 | 6000 | 180000 | 0.9 | 1.2 | 0.08 | 160 | Paquete 2 94x34x30 |
AMKE290-F06 |
|

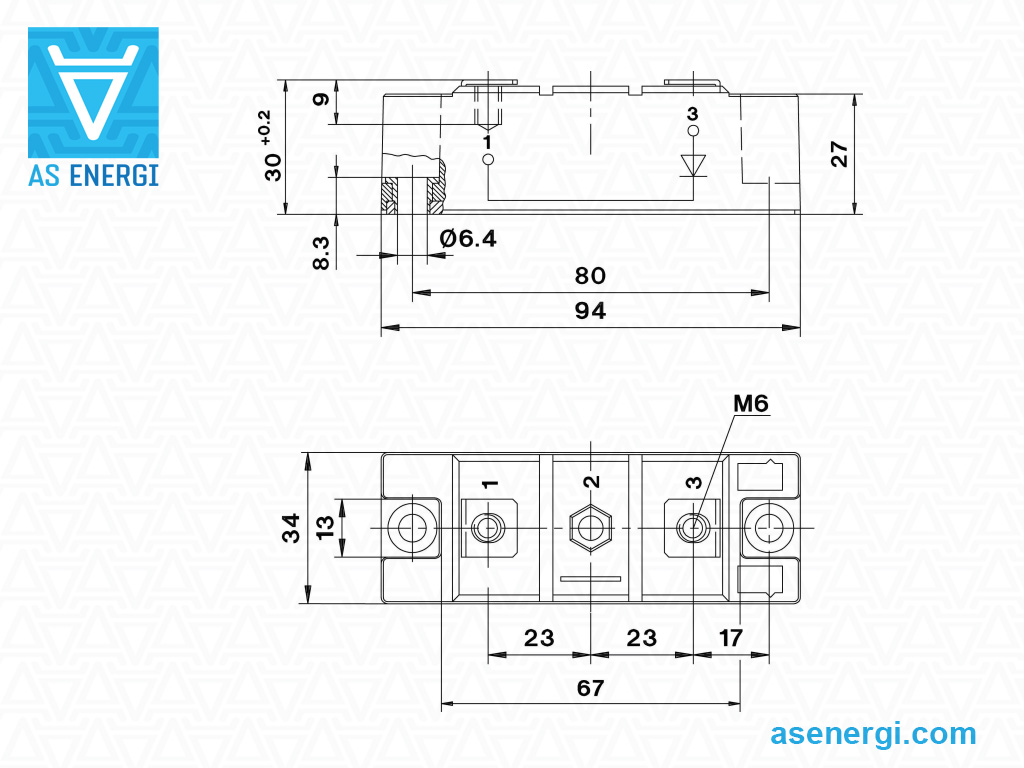

| SKKE 301 | SKKE 301F12 | 300 | 1200 | 3600 | 64800 | 1.2 | 2.75 | 0.11 | 160 | Paquete 2 94x34x30 |
AMKE301-F12 |
|
| SKKE 310 | SKKE 310F12 | 310 | 1200 | 5500 | 151000 | 1.2 | 1.9 | 0.08 | 250 | Paquete 2 94x34x30 |
AMKE310-F12 |
|

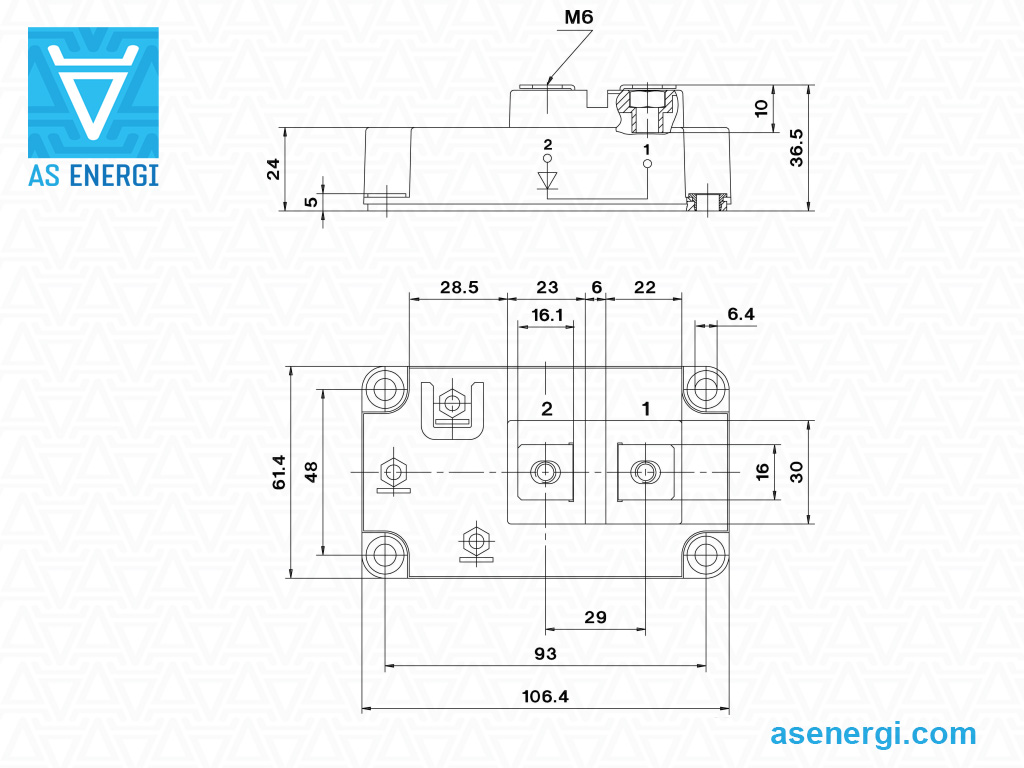

| SKKE 330 | SKKE 330F17 | 330 | 1700 | 5200 | 135000 | 1.5 | 1.9 | 0.079 | 330 | Paquete 4 106x62x37 |
AMKE330-F17 |
|

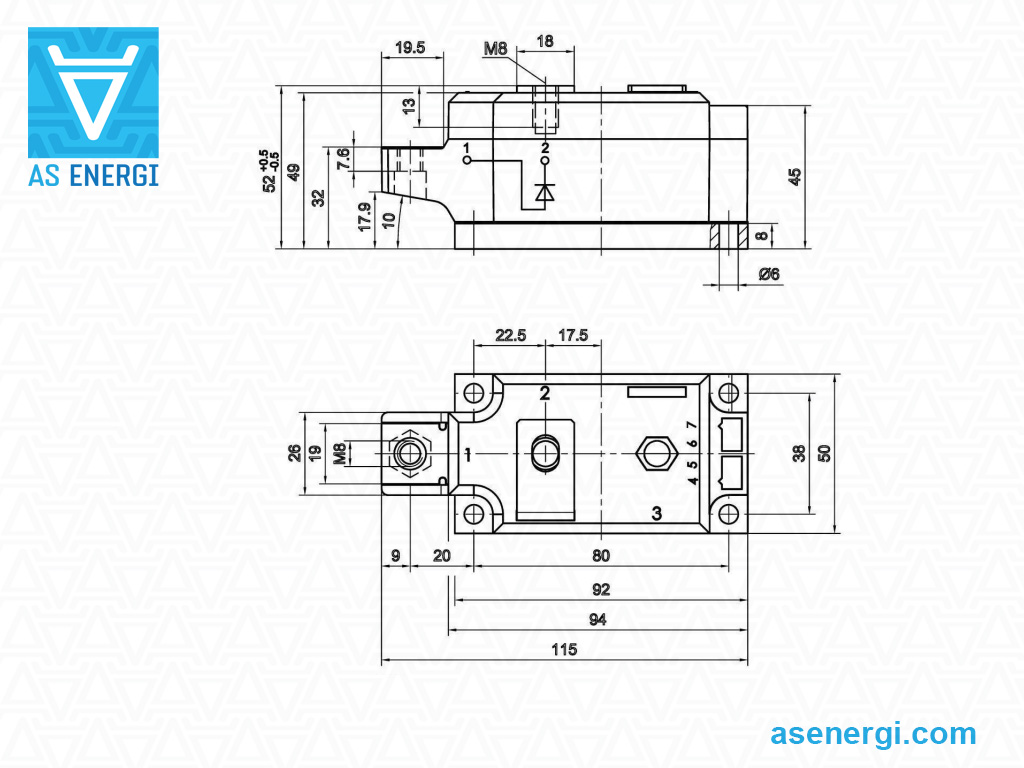

| SKKE 380 | SKKE 380/12 | 380 | 1200-1600 | 10000 | 500000 | 0.8 | 0.35 | 0.11 | 550 | Paquete 3 115x50x52 |
AMKE380-12 |
|
| SKKE 380/16 | AMKE380-16 | |||||||||||

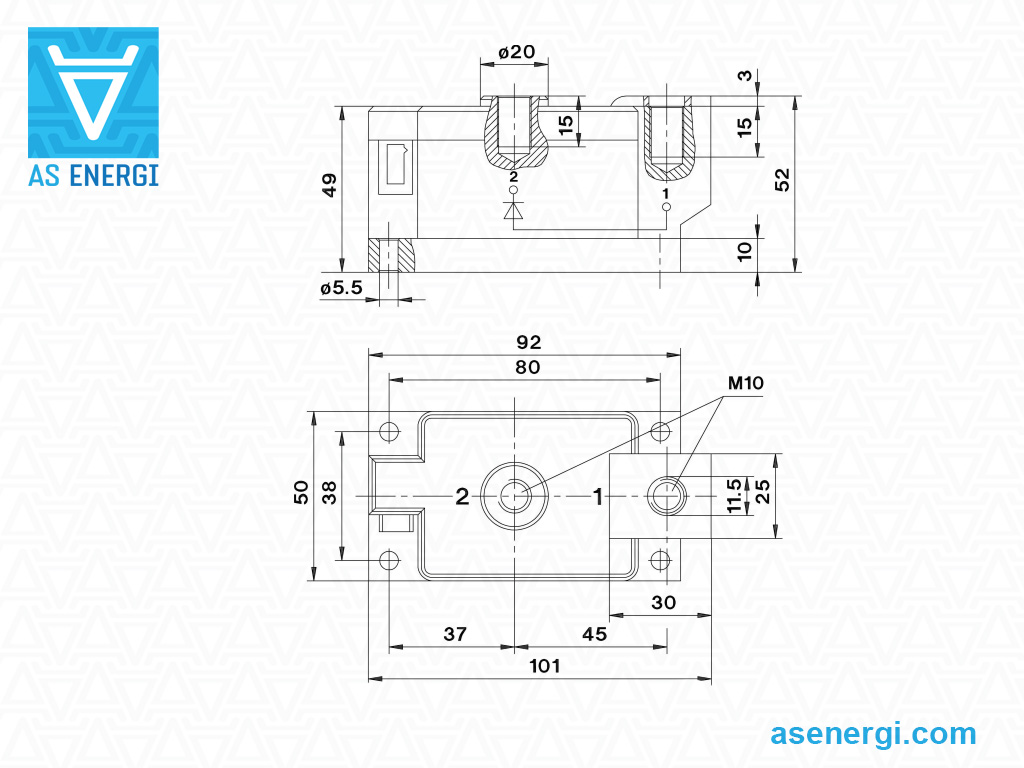

| SKKE 600 | SKKE 600/12 | 600 | 1200-2200 | 18000 | 1805000 | 0.75 | 0.25 | 0.07 | 840 | Paquete 4 101x50x52 |
AMKE600-12 |
|
| SKKE 600/16 | AMKE600-16 | |||||||||||
| SKKE 600/20H4 | AMKE600-20H4 | |||||||||||
| SKKE 600/22H4 | AMKE600-22H4 | |||||||||||

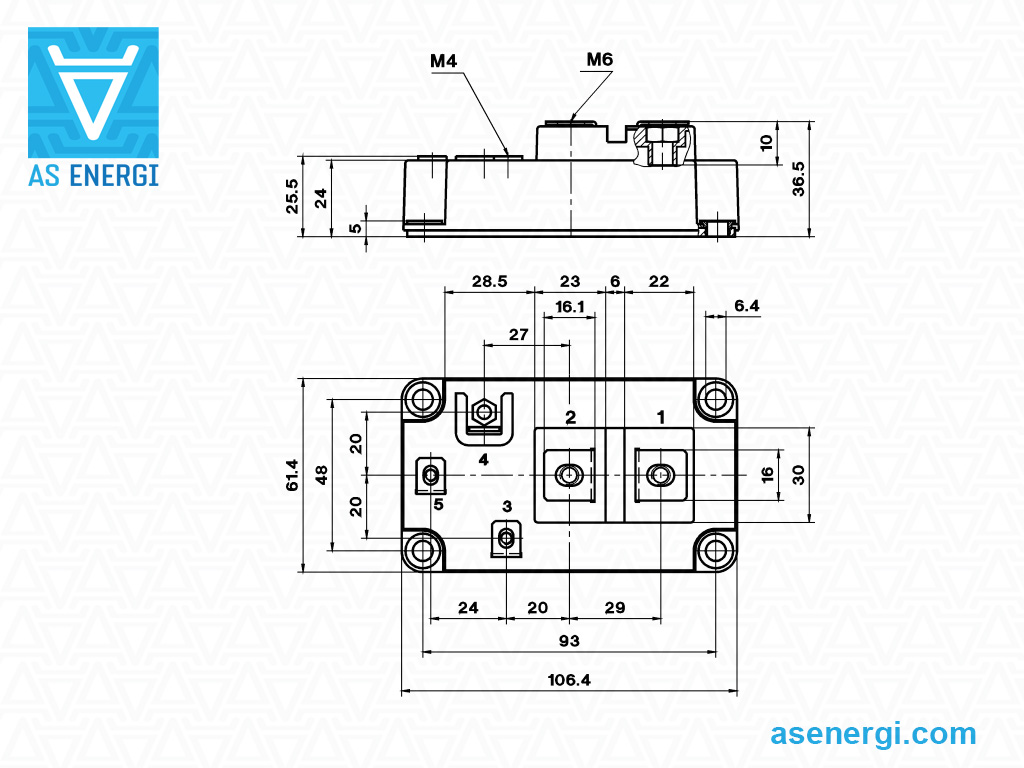

| SKKE 600 | SKKE 600F12 | 600 | 1200 | 5800 | 168200 | 1.2 | 1.9 | 0.038 | 330 | Paquete 4 106x62x37 |
AMKE600-F12 |
|

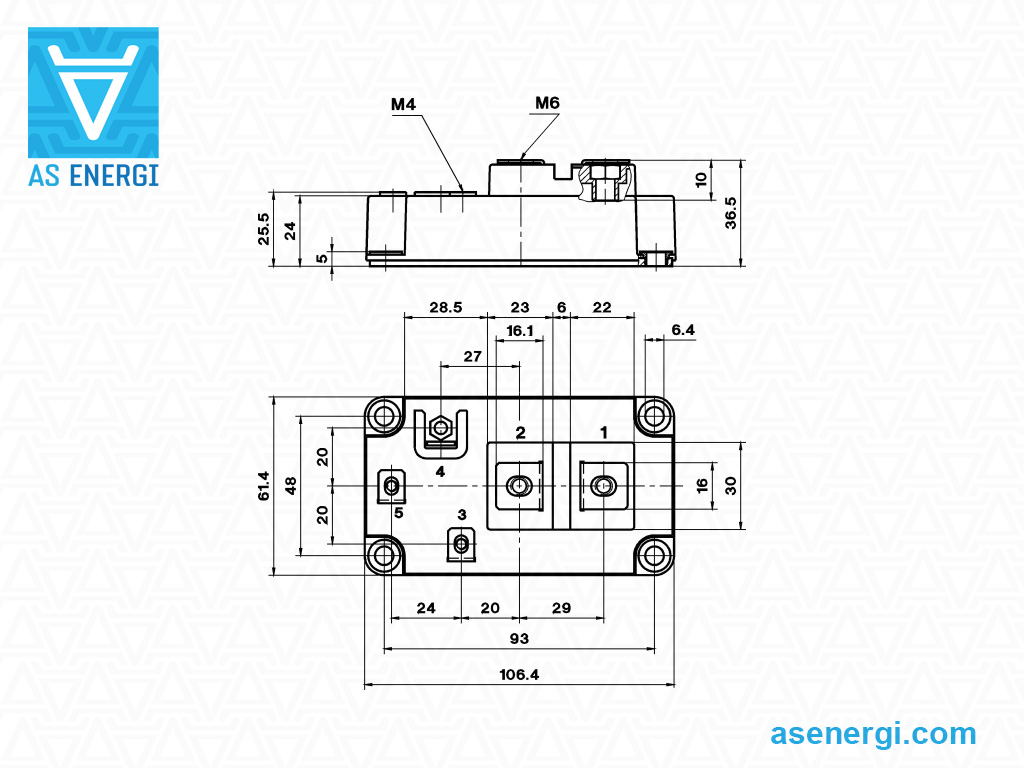

| SKKE 800 | SKKE 800F17 | 800 | 1700 | 3712 | 68895 | 1.08 | 1.34 | 0.058 | 330 | Paquete 4 106x62x37 |
AMKE800-F17 |
|

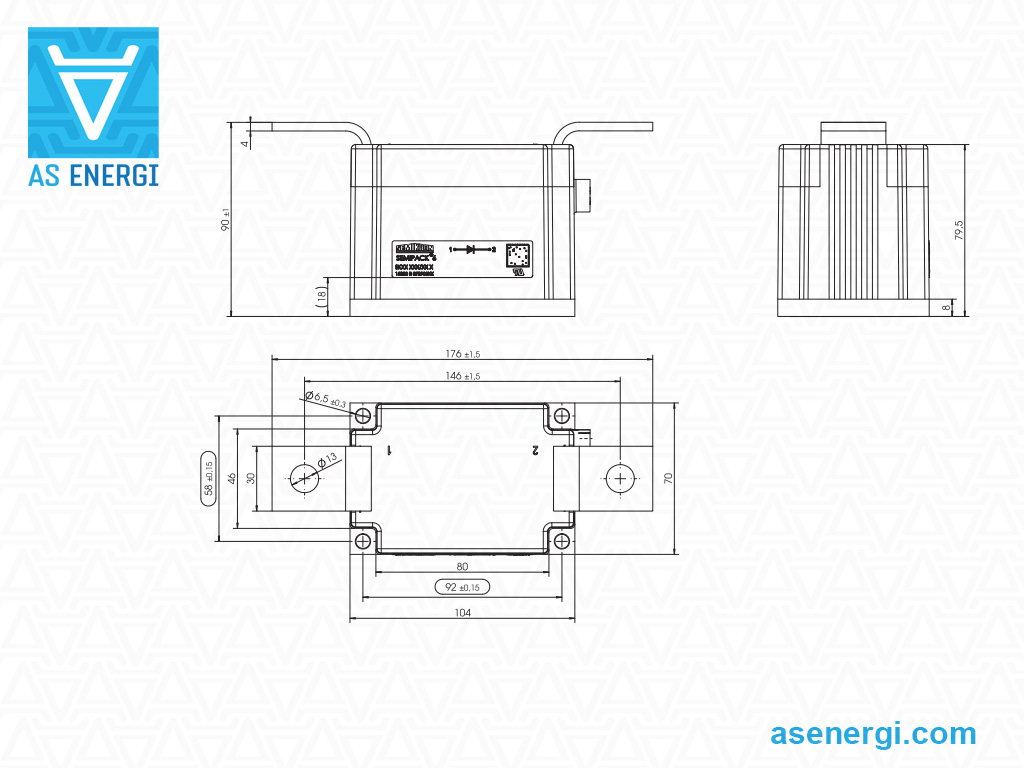

| SKKE 1201 | SKKE 1201/22 | 1360 | 2200 | 35000 | 6125000 | 0.75 | 0.073 | 0.0466 | 1950 | Paquete 6 176x70x90 |
AMKE1201-22 |
|
Guía de numeración de piezas de los módulos de diodos AMKE:
| A | M | KE | 301 | – | F | – | 12 |
| A | – |  AS ENERGITM |
| M | – | Tipo de semiconductor: Módulo. |
| KE | – | Topología de conexión interna: Diodo simple. |
| 301 | – | Corriente nominal (ITAV), A. |
| F | – | Módulos de diodos rápidos |
| 12 | – | Clase de tensión (VRRM/100). |
Recomendaciones para la instalación de módulos de potencia
Especificaciones de disipador de calor y superficie, preparación
Para asegurar un buen contacto térmico y obtener los valores de resistencia térmica especificados en las hojas de datos, la superficie de contacto del disipador de calor debe estar limpia y libre de partículas de polvo. Es útil limpiar la superficie de montaje del disipador de calor con toallitas y un limpiador a base de alcohol, por ejemplo, isopropanol, justo antes del proceso de montaje. Se deben cumplir las siguientes especificaciones mecánicas:
– La irregularidad del área de montaje del disipador de calor debe ser ≤ 50μm por 100 mm
– Rugosidad Rz: < 10 μm
– No debe haber escalones > 10 μm
Especificación de la superficie del disipador de calor |
Aplicación de Pasta Térmica
Se recomienda utilizar impresión por plantilla para aplicar el material de interfaz térmica. Para SEMIPACK, recomendamos un grosor de pasta térmica en el rango de 50 μm a 100 μm. No se recomienda aplicar pasta térmica con rodillo para producción en masa, ya que no se puede garantizar la reproducibilidad de un grosor de pasta térmica optimizado.
Par de Montaje en el Disipador de Calor MS
Para asegurar los módulos de potencia, se recomienda encarecidamente el uso de tornillos de acero en combinación con arandelas adecuadas y arandelas de seguridad de resorte o tornillos combinados. Se debe observar el valor de par especificado.
| SEMIPACK 1, 2 módulos soldados |
SEMIPACK 3 módulos soldados / pegados |
SEMIPACK 3, 4, 5 módulos de contacto de presión |
SEMIPACK 6 módulos de contacto de presión |
|
| Tornillo de fijación | 2 pcs M5x18 | 4 pcs M5x18 | 4 pcs M5x20 | 4 pcs M6x20 |
| Velocidad de montaje | max. 300 rpm | max. 300 rpm | max. 300 rpm | max. 300 rpm |
| Par de apriete previo | 0.6 Nm | 0.6 Nm | 0.6 Nm | 0.6 Nm |
| Par final MS | 4.25–5.75 Nm | 4.25–5.75 Nm | 4.25–5.75 Nm | 5.1–6.9 Nm |
Se recomienda un par de apriete previo y un reapriete al valor de par especificado. Para el proceso de atornillado, se debe limitar la velocidad y se recomienda una limitación suave del par para evitar picos de par que puedan ocurrir con destornilladores neumáticos.
Los tornillos deben apretarse en orden diagonal con el mismo par en varios pasos hasta que se alcance el valor de par especificado MS.
Ejemplo de orden de montaje |
