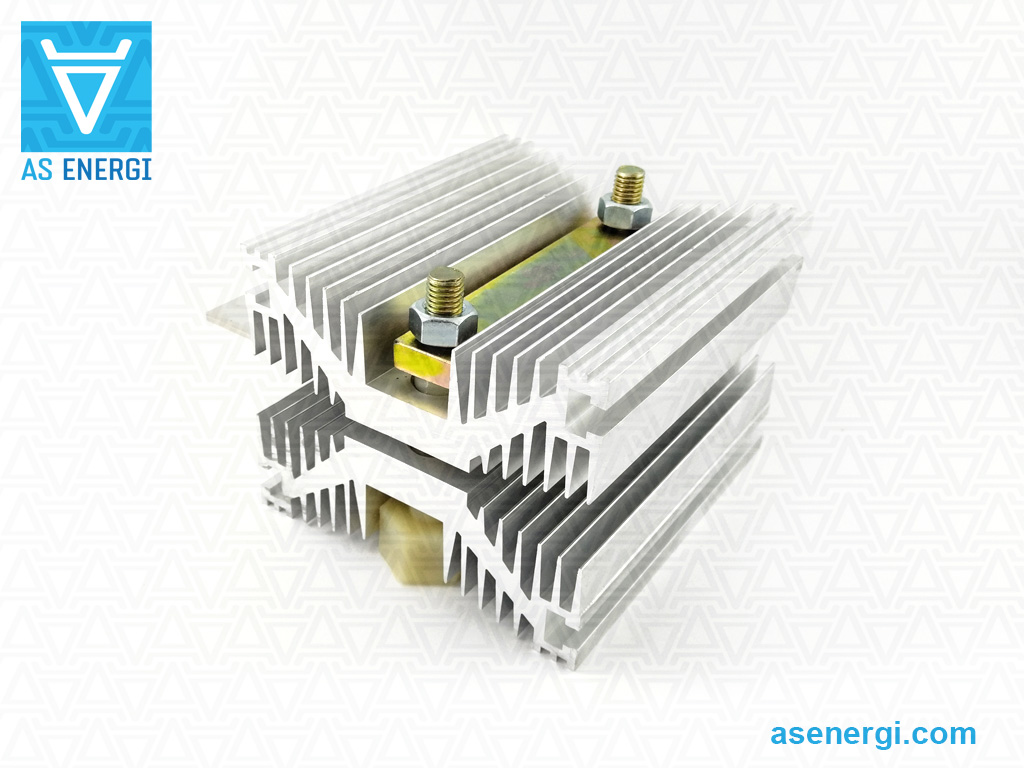

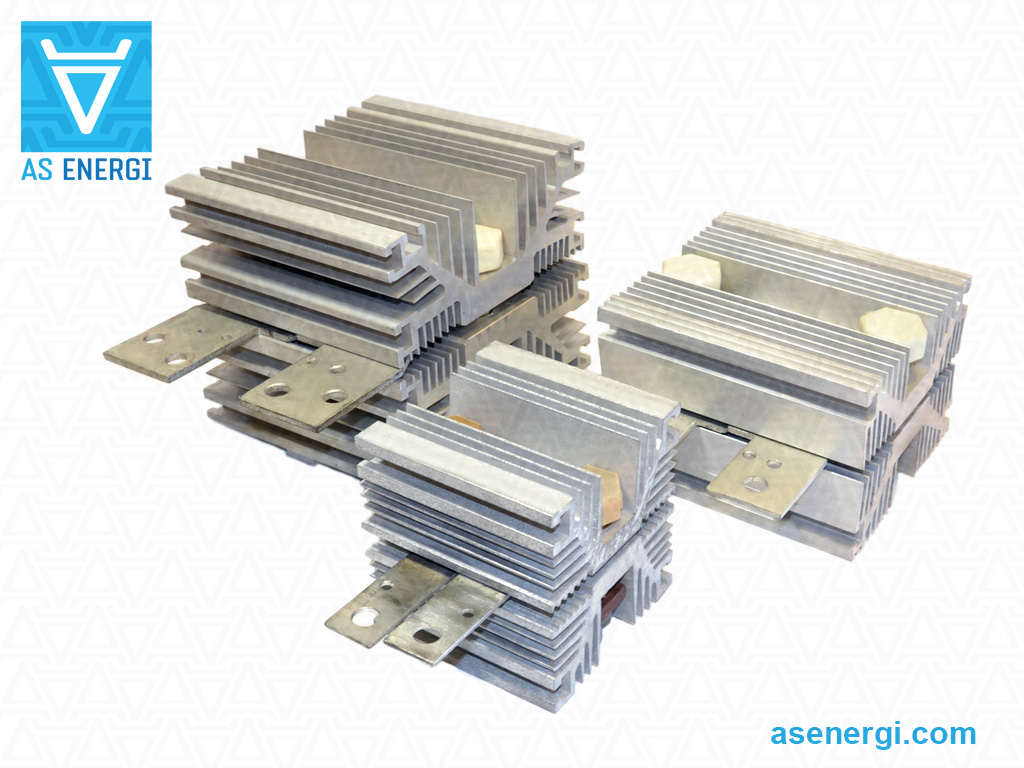

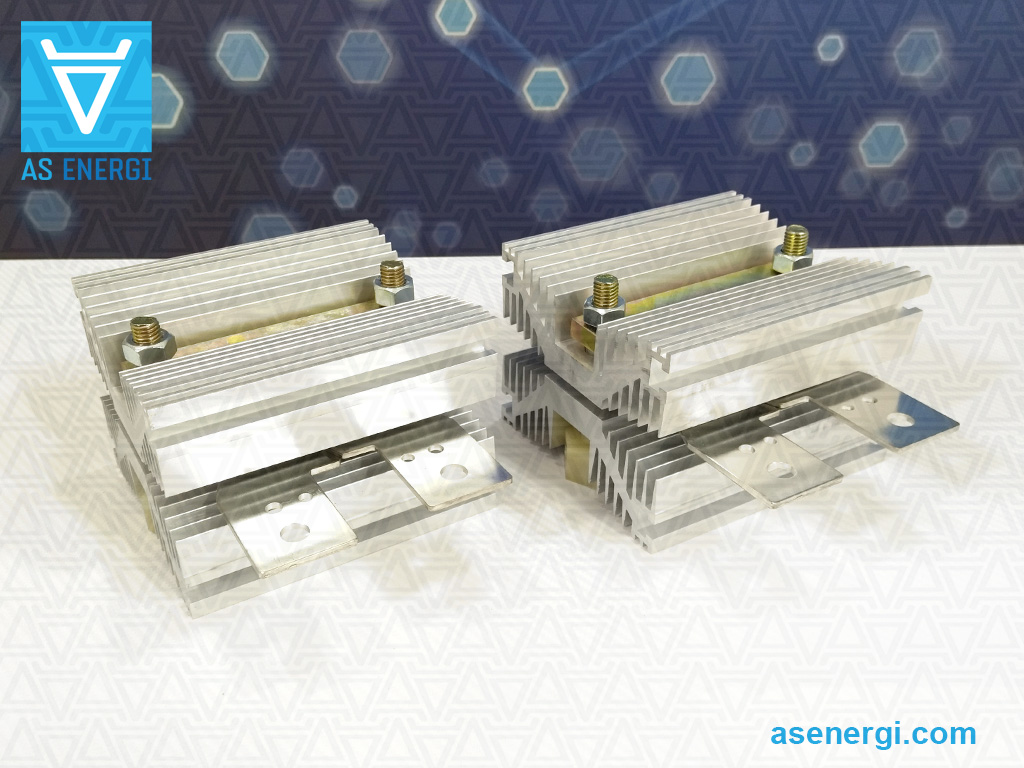

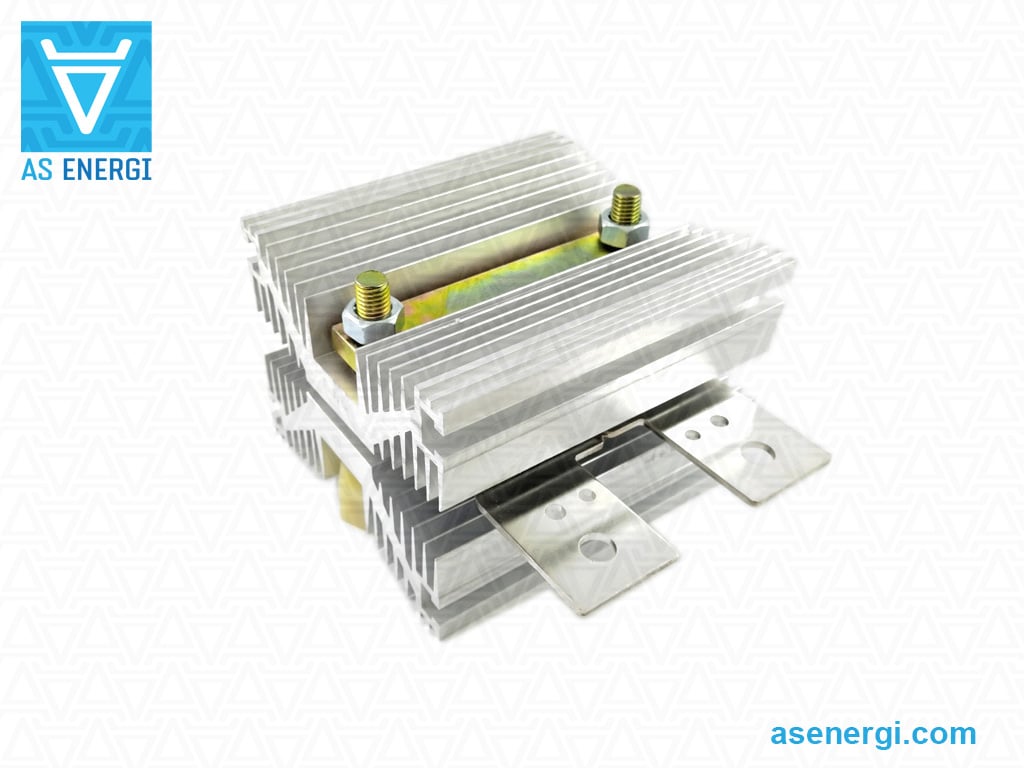

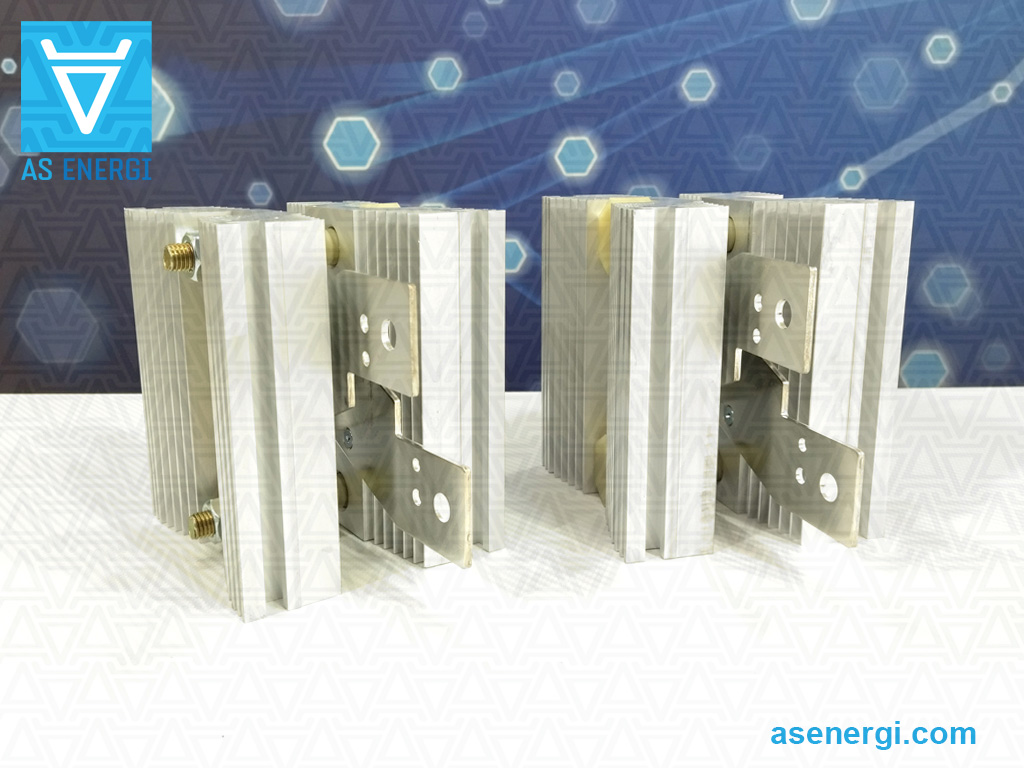

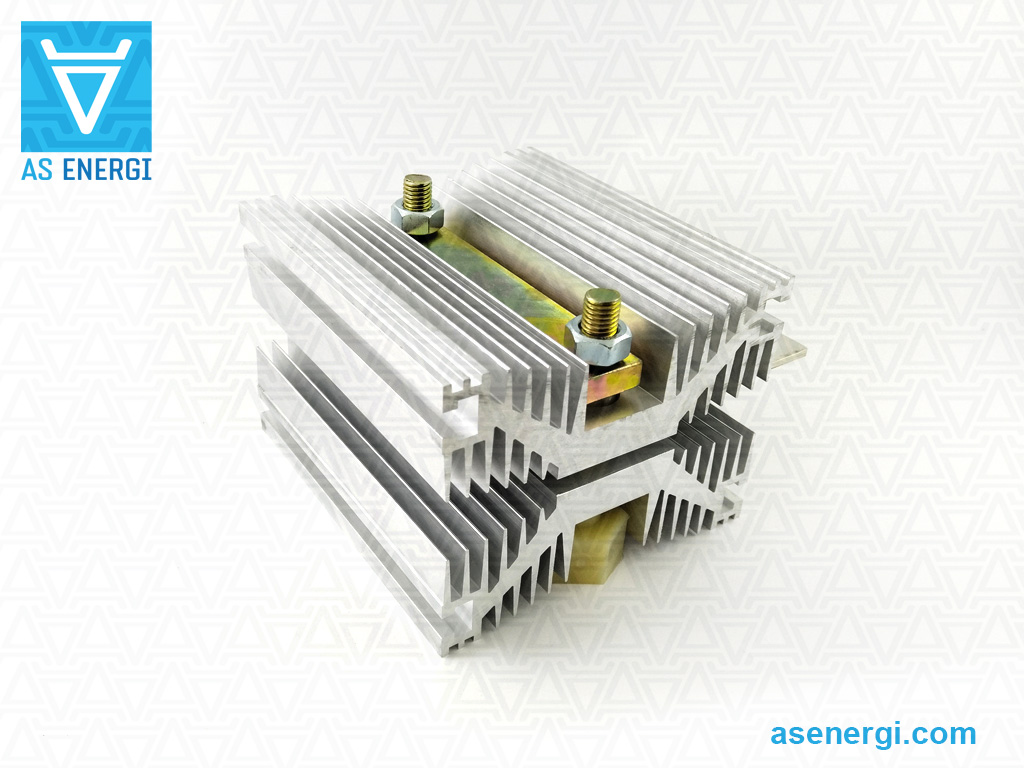

Disipador térmico de refrigeración por aire para tiristor tipo disco y diodo rectificador
Disipadores de aire para la refrigeración de un solo lado o doble lado de tiristores SCR de potencia y diodos rectificadores tipo disco durante su operación.
Los disipadores se utilizan para dispositivos semiconductores con corrientes desde 100A hasta 6300A y voltajes VDRM/VRRM de hasta 7000V.
Los disipadores se usan para semiconductores tipo disco (tipo pastilla) con diámetro de superficie de contacto desde Ø19 mm hasta Ø100 mm.
Características: refrigeración por aire natural y forzada; aleación de aluminio resistente a la corrosión; baja resistencia térmica; instalación fácil con ranura de montaje; pueden ser modelos estándar o personalizados.
Para minimizar las pérdidas eléctricas y maximizar la disipación de calor de los dispositivos, debe respetarse la fuerza de montaje Fm especificada en las especificaciones del dispositivo de potencia.
Rango de corriente de tiristores SCR tipo disco y diodos rectificadores para los cuales se utilizan disipadores de aire (coolers, radiadores): 100A, 150A, 160A, 200A, 250A, 300A, 320A, 400A, 500A, 600A, 630A, 800A, 1000A, 1250A, 1500A, 1600A, 2000A, 2500A, 3000A, 3200A, 4000A, 5000A, 6000A, 6300A.
Los disipadores están fabricados con perfiles de aluminio para radiadores y no requieren recubrimiento protector adicional cuando se usan en diferentes condiciones climáticas.

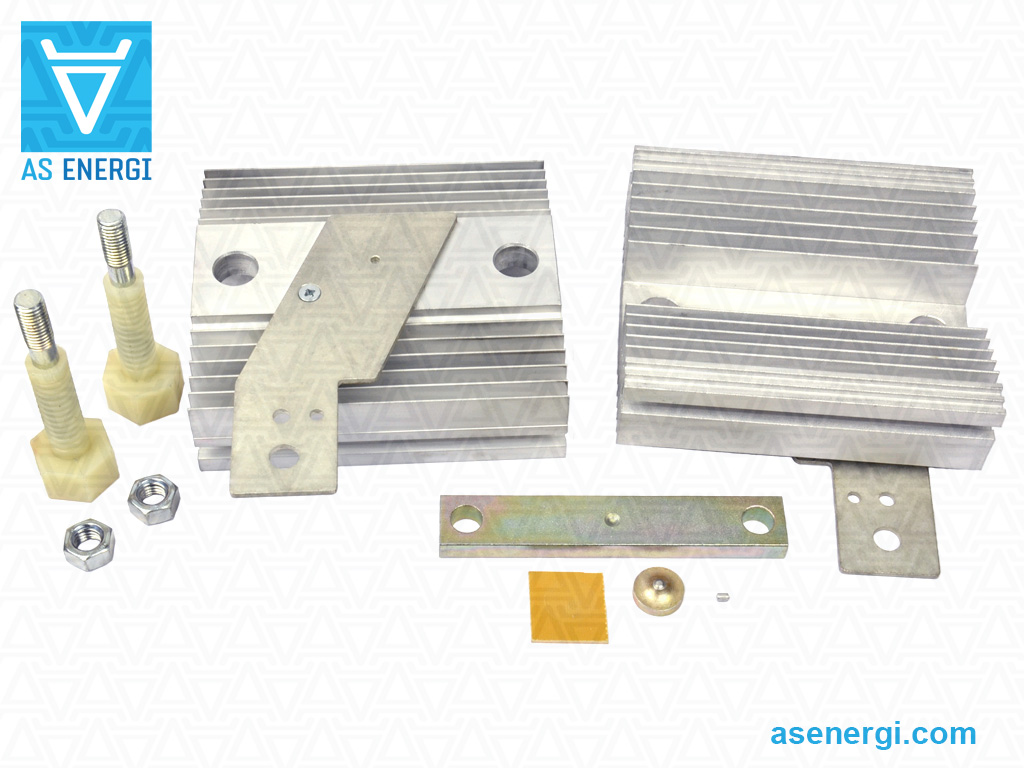

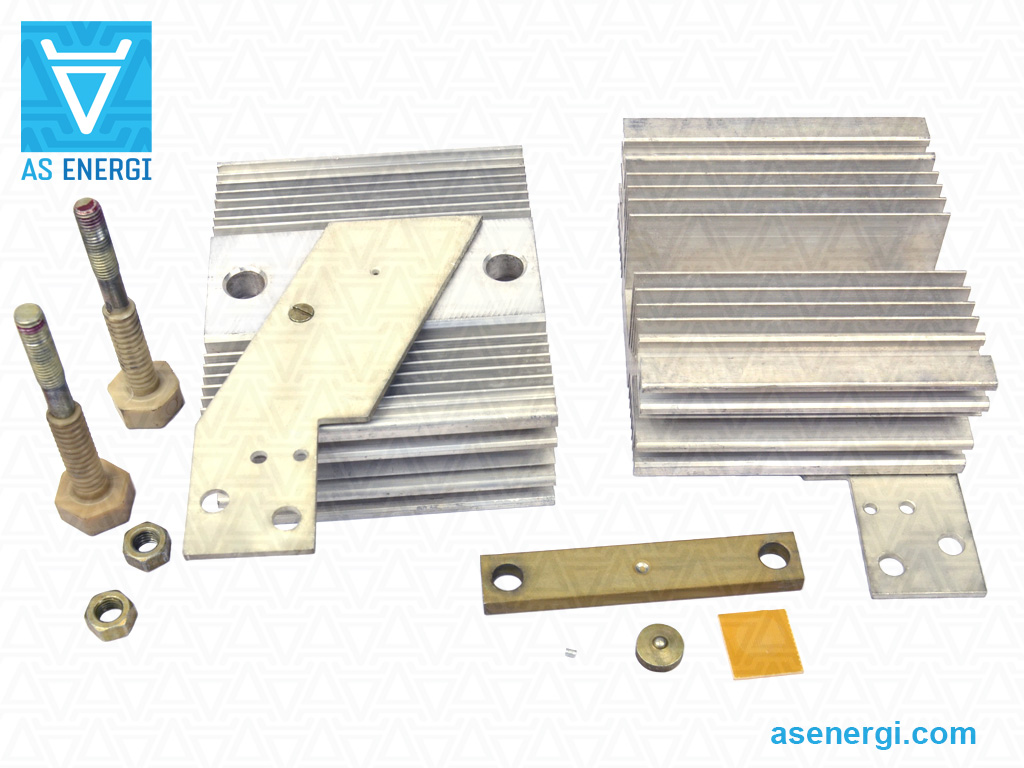

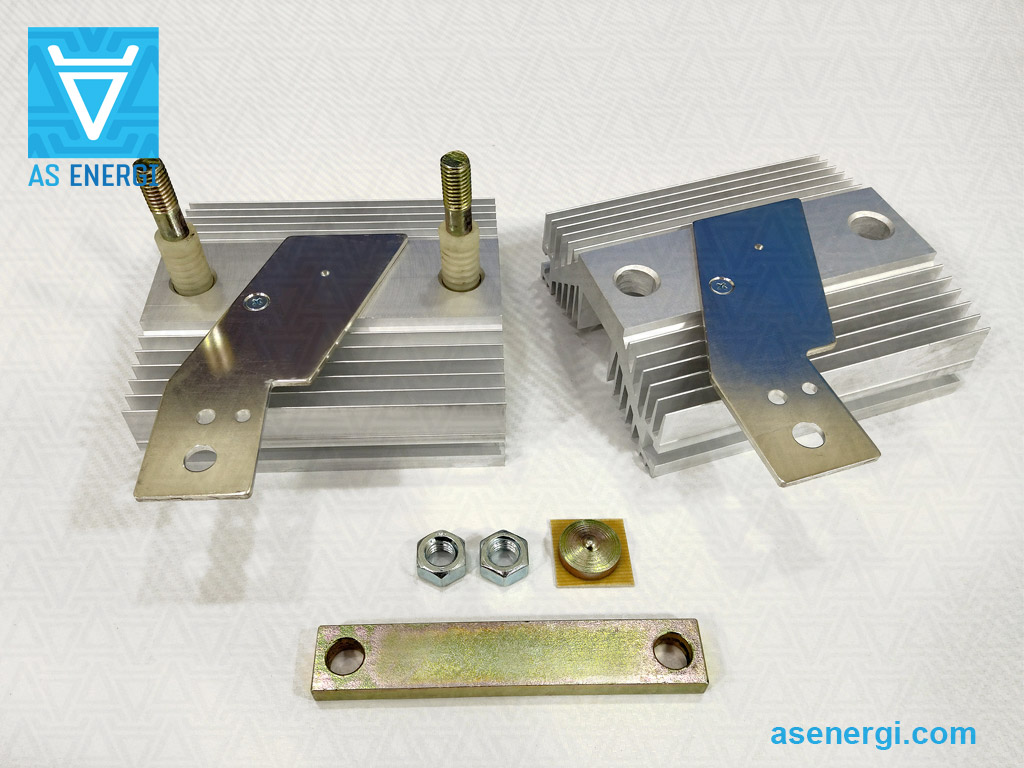

El montaje de dispositivos semiconductores (diodos de potencia, tiristores) de diseño tabular con disipadores se realiza mediante pernos de sujeción y travesaño.
Las superficies de contacto del disipador y el dispositivo de potencia deben tener baja rugosidad y desviaciones mínimas de planitud.
Antes del montaje, las superficies de contacto del disipador, el contacto de corriente y el dispositivo semiconductor deben limpiarse con un paño impregnado en alcohol (tolueno, benceno, acetona) y se recomienda lubricar con una capa fina de pasta térmica de transferencia de calor de tipo silico-orgánico (esto es una recomendación y no un requisito obligatorio para la instalación).
Las especificaciones, parámetros, dimensiones y dibujos del disipador de aire (radiador) se encuentran listados a continuación.
Nuestra empresa ofrece una garantía de calidad para los disipadores de aire de 2 años desde la fecha de compra. Al suministrar disipadores, si es necesario, proporcionamos pasaporte técnico.
El precio final del disipador de refrigeración por aire depende de la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Disipadores de refrigeración por aire para semiconductores de potencia tipo disco
| Tipo | Diámetro de la superficie de contacto | Disipación de potencia con refrigeración natural (PF) |
Resistencia térmica Rth(h-a) | Resistencia al flujo. ΔPh | Fuerza de montaje Fm, máx. | Superficie de refrigeración | Peso | Esquema, dimensiones B×L×H | Se aplica a los dispositivos para corriente | |
| refrigeración natural | refrigeración forzada (caudal de aire Vcfh=6 m/s) | |||||||||
| mm | W | °C/W | °C/W | Pa | kN | cm2 | kg | mm | ||

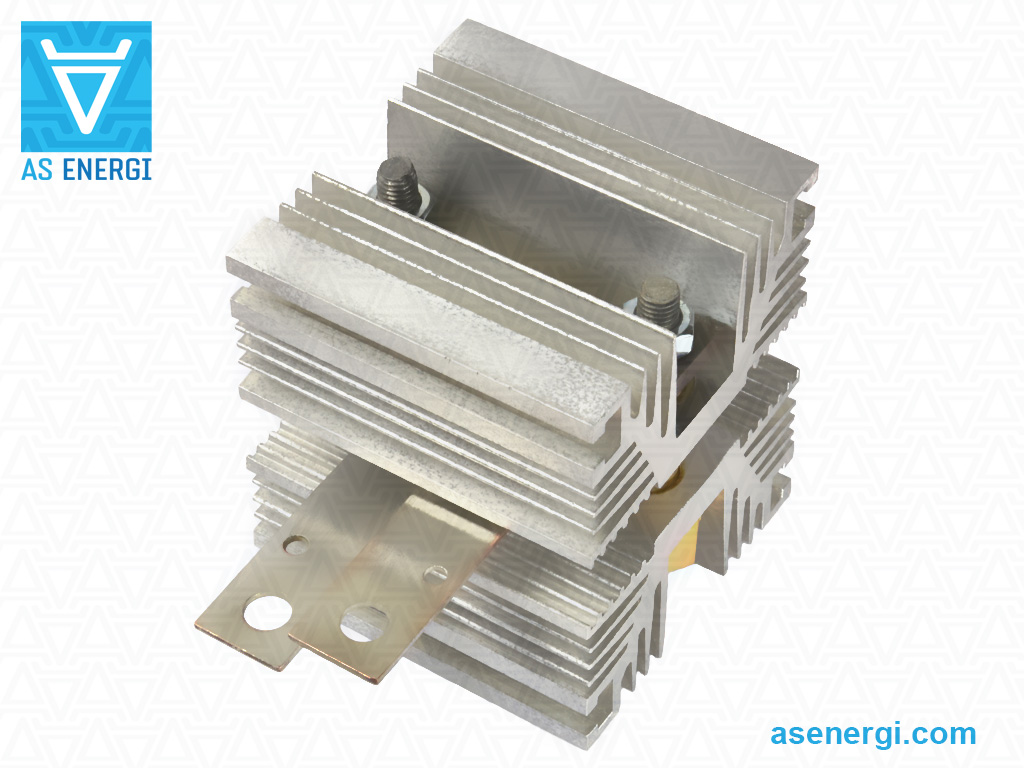

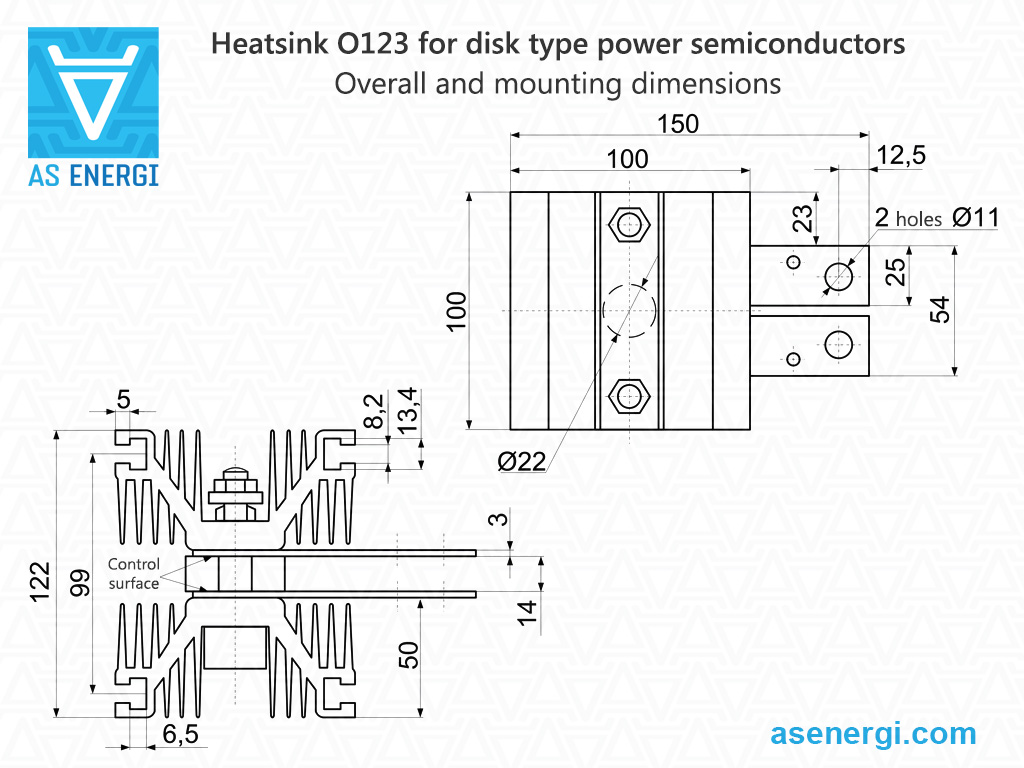

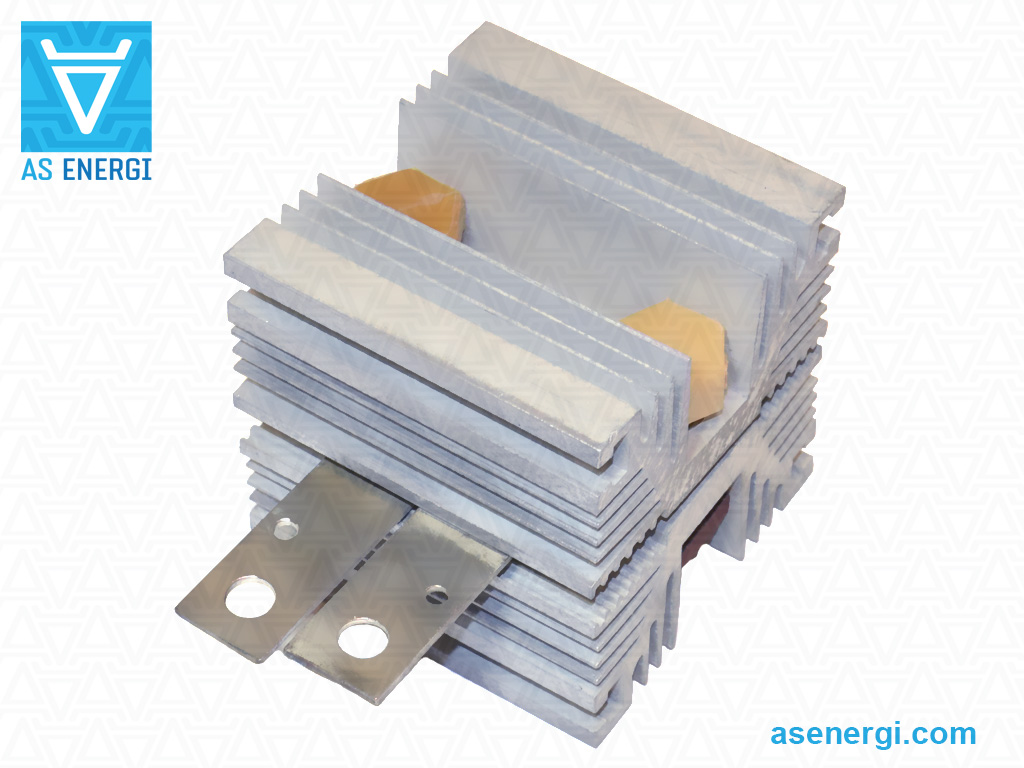

O123 |
Ø22 | 120 | 0.710 | 0.212 | 20 | 8 ± 1.5 | - | 2.0 | 150×100×122 |
100A - 500A |

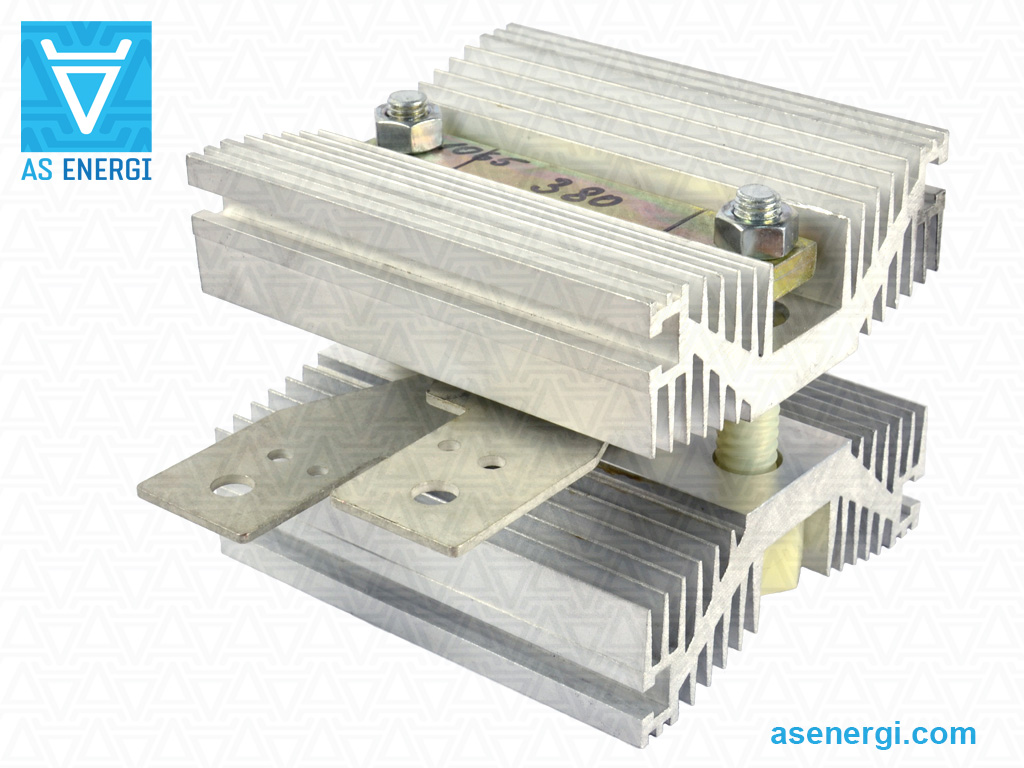

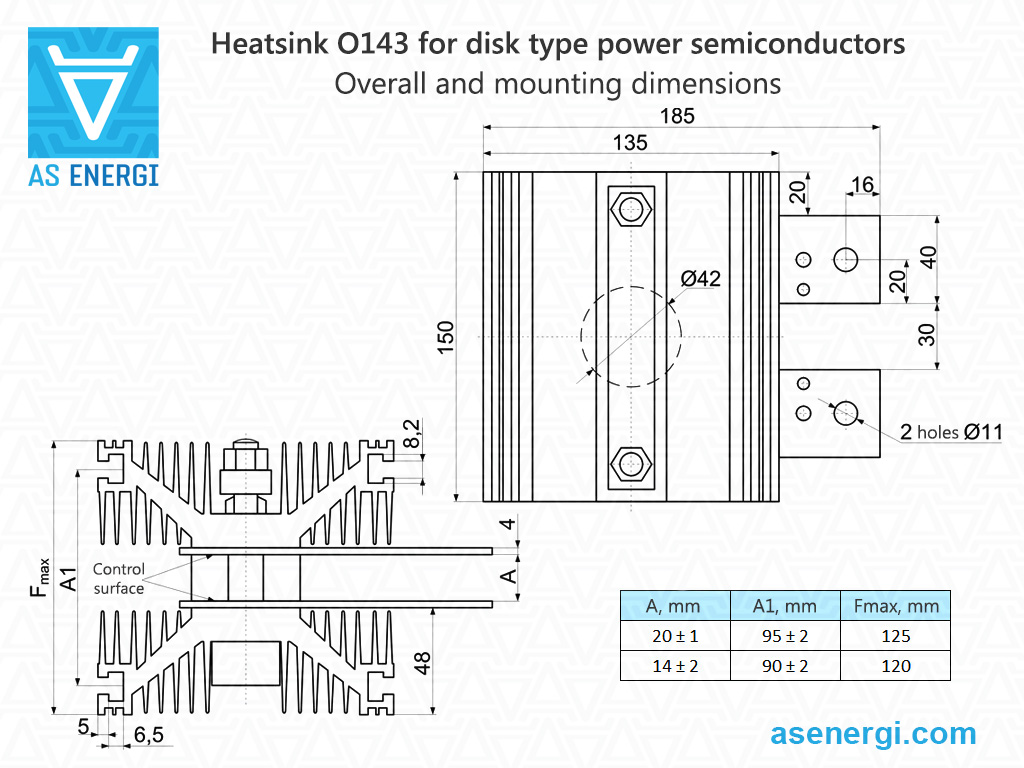

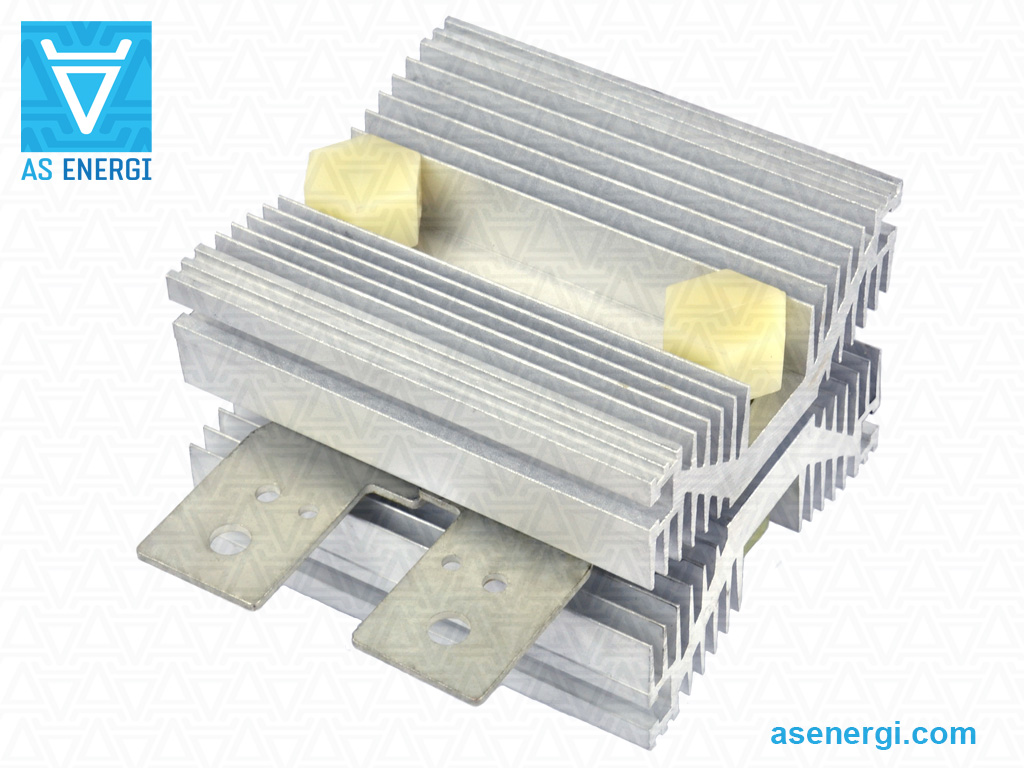

O143 |
Ø42 | 120 | 0.500 | 0.125 | 30 | 15 ± 1.5 | 3656.9 | 3.0 | 185×150×125 |
200A - 2000A |
![]() O243 |
Ø42 | 220 | 0.280 | 0.080 | 30 | 15 ± 1.5 | 5957.2 | 5.8 | 230×150×170 |
200A - 2000A |

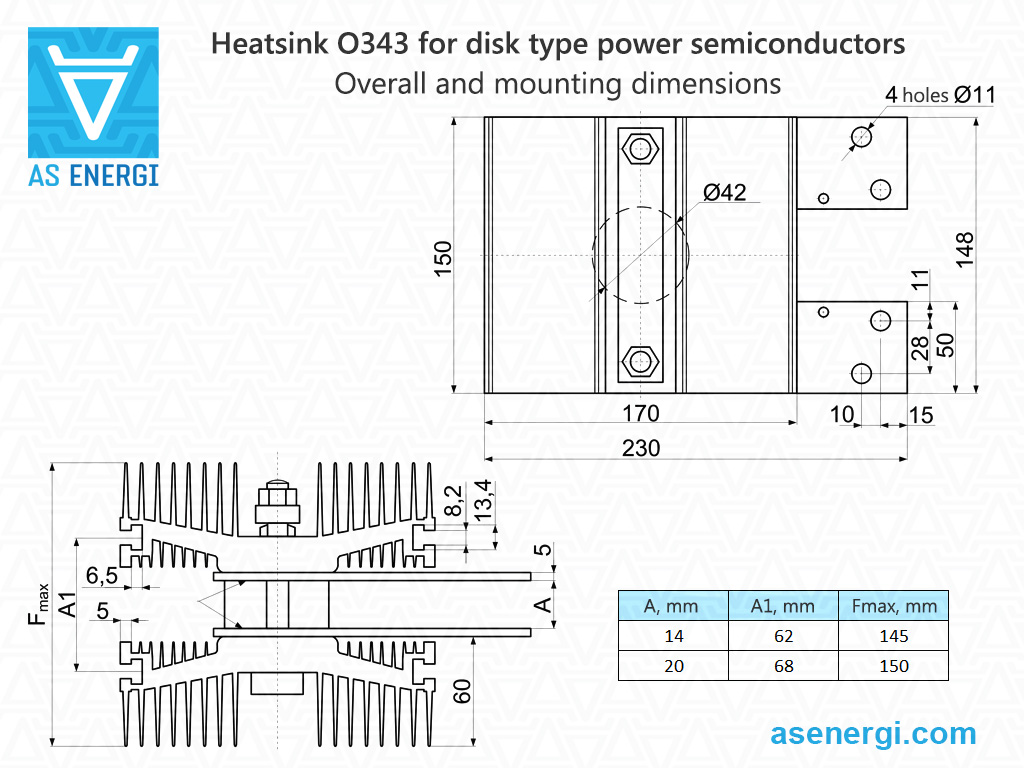

![]() O343 |
Ø42 | 220 | 0.355 | 0.100 | 30 | 15 ± 1.5 | 5957.2 | 5.3 | 230×150×150 |
200A - 2000A |

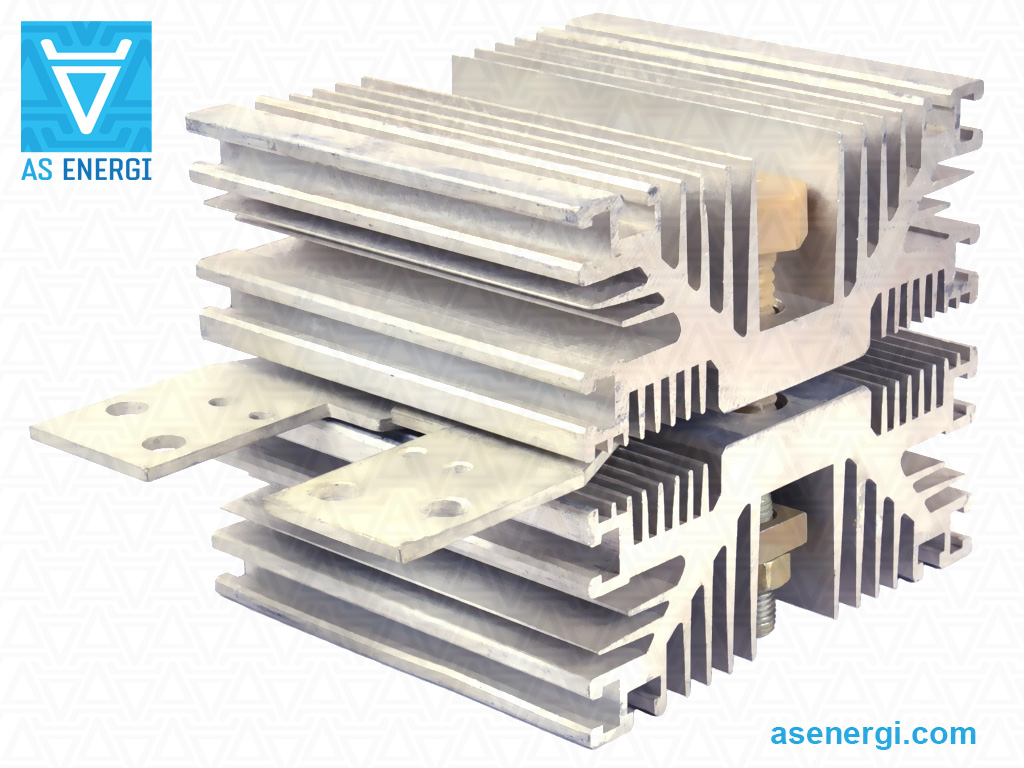

O153 |
Ø55 | 220 | 0.260 | 0.075 | 30 | 26 ± 2 | 5957.2 | 6.0 | 230×150×176 |
500A - 6300A |

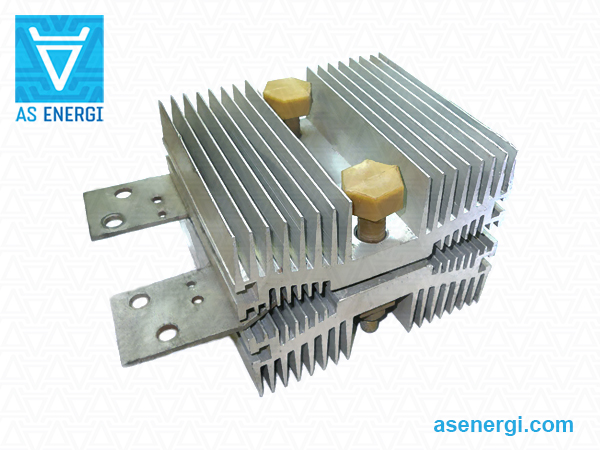

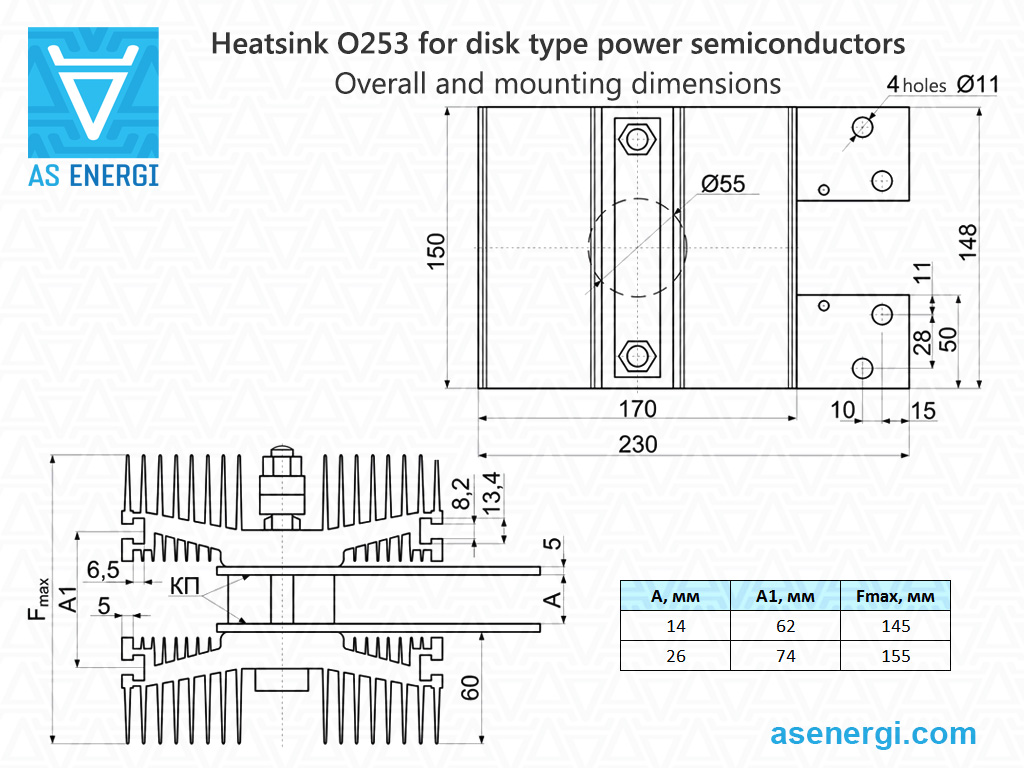

![]() O253 |
Ø55 | 220 | 0.355 | 0.100 | 30 | 26 ± 2 | 5957.2 | 5.5 | 230×150×156 |
500A - 6300A |

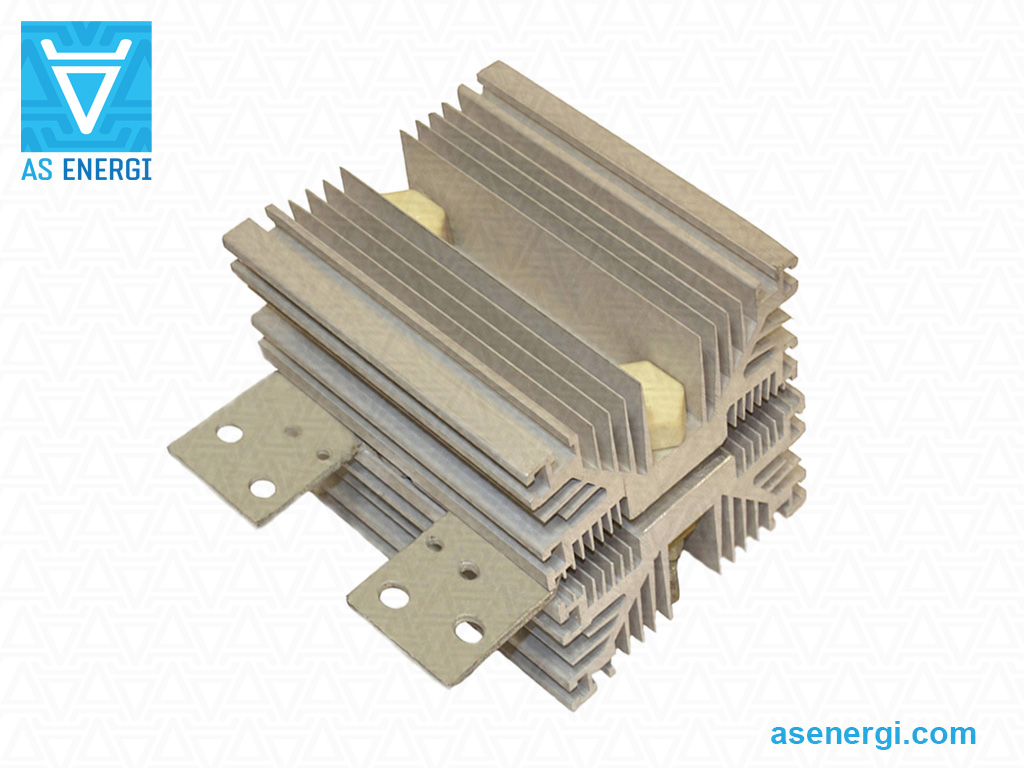

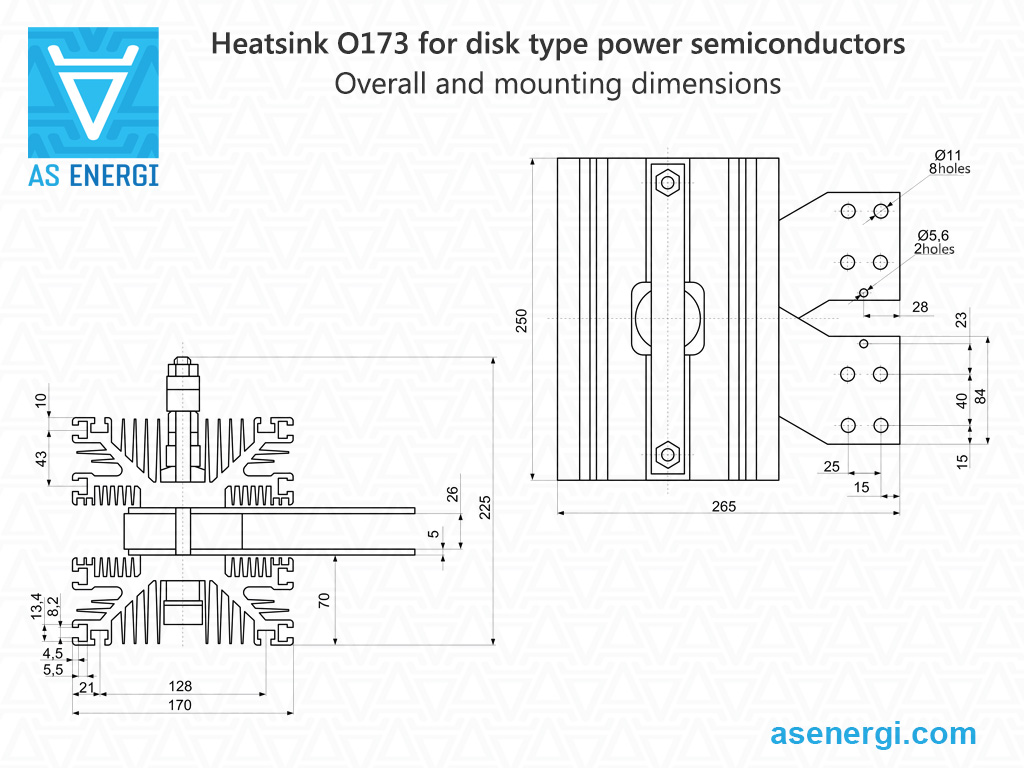

![]() O173 |
Ø76 | 400 | 0.195 | 0.060 | 35 | 50 ± 10 | - | 12 | 265×250×225 |
1000A - 6300A |
![]() O273 |
Ø76 | 500 | 0.166 | 0.047 | 40 | 50 ± 10 | - | 13 | 280×250×195 |
1000A - 6300A |
![]() O193 |
Ø100 | 650 | 0.107 | 0.030 | 50 | 80 ± 10 | - | 28 | 385×300×305 |
1600A - 6300A |
Aplicación de disipadores de refrigeración por aire para semiconductores de tipo disco
| Tipo | Diámetro de la superficie de contacto | Carcasa del dispositivo aplicado | Se aplica a los dispositivos para corriente | Aplicación tipo de paquete |
Aplicación tipo diodo, tipo tiristor |
|
| сon superficie de contacto | diámetro exterior | |||||
| O123 | Ø22 | Ø19-Ø22 | Ø42 | 100A - 500A | PD21, PD22, PD23, PT21, PT21-1, PT23 | DL123, T123, T223, T323, TFI323 |
| O143 | Ø42 | Ø25-Ø38 | Ø42-Ø60 | 200A - 2000A | PD32, PD42, PD43, PD44, PT31, PT32, PT41, PT42, PT43, D.B1, D.B2, D.C2, T.B2, T.B3, T.C1, T.C2, T.C3 | D133, D233, D143, D243, T133, T233, T333, T433, T933, TF133, TF233, TF333, TF433, TF833, TF933, TFI133, TFI233, TFI333, TFI433, TFI533, TFI833, TFI933, T143, T243, T343, T443, T643, T743, TF143, TF243, TF343, TF943, TFI143, TFI243, TFI343, TFI443, TFI543, TFI643 |
| O243 | Ø42 | Ø25-Ø38 | Ø42-Ø60 | 200A - 2000A | PD32, PD42, PD43, PD44, PT31, PT32, PT41, PT42, PT43, D.B1, D.B2, D.C2, T.B2, T.B3, T.C1, T.C2, T.C3 | D133, D233, D143, D243, T133, T233, T333, T433, T933, TF133, TF233, TF333, TF433, TF833, TF933, TFI133, TFI233, TFI333, TFI433, TFI533, TFI833, TFI933, T143, T243, T343, T443, T643, T743, TF143, TF243, TF343, TF943, TFI143, TFI243, TFI343, TFI443, TFI543, TFI643 |
| O343 | Ø42 | Ø25-Ø38 | Ø42-Ø60 | 200A - 2000A | PD32, PD42, PD43, PD44, PT31, PT32, PT41, PT42, PT43, D.B1, D.B2, D.C2, T.B2, T.B3, T.C1, T.C2, T.C3 | D133, D233, D143, D243, T133, T233, T333, T433, T933, TF133, TF233, TF333, TF433, TF833, TF933, TFI133, TFI233, TFI333, TFI433, TFI533, TFI833, TFI933, T143, T243, T343, T443, T643, T743, TF143, TF243, TF343, TF943, TFI143, TFI243, TFI343, TFI443, TFI543, TFI643 |
| O153 | Ø55 | Ø42-Ø51 | Ø60-Ø75 | 500A - 6300A | PD50, PD53, PD54, PT51, PT53, PT53-1, PT54, PTO54, D.D2, T.D1, T.D2, T.D5 | D153, D253, DL153, T153, T253, T353, T453, T553, T653, T753, T853, T953, TF153, TF253, TF453, TF553, TF953, TFI153, TFI253, TFI353, TFI453, TL253 |
| O253 | Ø55 | Ø42-Ø51 | Ø60-Ø75 | 500A - 6300A | PD50, PD53, PD54, PT51, PT53, PT53-1, PT54, PTO54, D.D2, T.D1, T.D2, T.D5 | D153, D253, DL153, T153, T253, T353, T453, T553, T653, T753, T853, T953, TF153, TF253, TF453, TF553, TF953, TFI153, TFI253, TFI353, TFI453, TL253 |
| O173 | Ø76 | Ø60-Ø75 | Ø85-Ø112 | 1000A - 6300A | PD63, PD73, PT63, PT73, D.F1, D.F3, T.F1, T.F2, T.F5 | D163, D173, T163, T263, T663, TFI163, TFI263, T173, T273, T373, T673, TF173, TF273, TFI173, TFI273, TFI373, TFI473, TFI573, TFI673, TFI773, TFI873 |
| O273 | Ø76 | Ø60-Ø75 | Ø85-Ø112 | 1000A - 6300A | PD63, PD73, PT63, PT73, D.F1, D.F3, T.F1, T.F2, T.F5 | D163, D173, T163, T263, T663, TFI163, TFI263, T173, T273, T373, T673, TF173, TF273, TFI173, TFI273, TFI373, TFI473, TFI573, TFI673, TFI773, TFI873 |
| O193 | Ø100 | Ø80-Ø100 | Ø120-Ø150 | 1600A - 6300A | PD83, PD93, PT83, PT93, PT94, PTT94, PTO95, D.G1, T.H1, T.G5 | D183, D193, T183, T283, T383, T583, T683, TFI183, T193, T293, T393, T693, TFI193 |
Guía de numeración de piezas para disipadores de refrigeración por aire:
| O | 1 | 5 | 3 | – | 150 |
| O | – | Grupo de productos: Disipadores térmicos para semiconductores. |
| 1 | – | Número de serie de la modificación del diseño del disipador térmico. |
| 5 | – | Codificación de la serie por diámetro de la superficie de contacto para disipadores de disco. |
| 3 | – | Número de serie de la modificación del diseño del disipador térmico para dispositivos: 1 - diseño de disco con refrigeración de doble cara. |
| 150 | – | Longitud del disipador, mm. |
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, diodos de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, así como disipadores de aire y agua para los mismos.
Puede comprar dispositivos semiconductores en cualquier cantidad, y al realizar pedidos en grandes volúmenes, el precio será menor. Hemos ganado la confianza de los clientes y suministramos productos en todo el mundo.
Para consultas sobre la adquisición de Tiristores de Potencia, Diodos, Módulos, envíe un correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofreceremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Recomendaciones para el montaje de un tiristor de disco con disipador de aire:
La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de unión del tiristor y el disipador a lo largo de todo el rango de temperatura se asegura mediante un par de apriete adecuado (fuerza de sujeción).
Antes del montaje, debe realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiar (2) con alcohol (tolueno, gasolina, acetona).
Después de la inspección, fije los contactos de corriente (patillas), instale un pasador para asegurar la alineación de la estructura.
Para mejorar los parámetros de transferencia de calor se recomienda lubricar (3) con una fina capa de pasta térmica de silicona antes del montaje (esto es una recomendación y no es un requisito obligatorio para la instalación).
Instale el tiristor (3), la segunda parte del disipador, el aislante de fibra de vidrio y la arandela de empuje.
Enrosque la traviesa (4) y ajuste uniformemente las tuercas. Asegúrese de que no haya desalineación y que las superficies de contacto estén niveladas.
Cuando las piezas estén suficientemente apretadas pero móviles, recomendamos colocar el disipador sobre una superficie plana y verificar la tolerancia de paralelismo del plano conjunto adyacente de las superficies (5).
Apriete cada tuerca por turno (aproximadamente un cuarto de vuelta) hasta el tope (6). La cantidad de deflexión de la traviesa determina si la fuerza de sujeción alcanzada corresponde a la requerida.
Después de la instalación, los sujetadores (tuercas y arandelas) deben asegurarse adicionalmente contra la corrosión.
Consejos y recomendaciones para tiristores de potencia:
Los tiristores de potencia no deben operar durante largos períodos a su carga límite en todos los parámetros. En este caso, el factor de seguridad lo determina el grado requerido de fiabilidad del dispositivo.
Reemplace un tiristor de potencia defectuoso por uno que coincida con los parámetros del que se está reemplazando.
Se debe proporcionar una refrigeración adicional cuando se opere en un ambiente con una temperatura ambiente elevada.
Se recomienda la limpieza periódica de los tiristores de potencia y los disipadores para eliminar polvo y contaminantes y así asegurar una adecuada disipación de calor.
Se deben usar divisores inductivos de corriente (a menudo cable toroidal trenzado) para igualar las corrientes entre tiristores de potencia conectados en paralelo. Los métodos de conexión más populares son circuito cerrado, circuito de bobina común o tiristor de potencia. La eficiencia de los divisores de corriente en este caso está determinada por la sección transversal del cable magnético.
La prevención del desequilibrio de voltaje cuando los tiristores de potencia están conectados en serie se logra usando resistencias shunt conectadas en paralelo con cada tiristor. La igualación de voltaje en condiciones transitorias se proporciona conectando capacitores en paralelo con cada tiristor.
Está estrictamente prohibido tocar los tiristores de potencia bajo alta tensión durante su operación.
