Disipador térmico de refrigeración por aire serie SF para tiristores y diodos rectificadores

Disipador de Calor por Aire Serie SF para la refrigeración de tiristores de potencia SCR y diodos rectificadores en encapsulado disco durante su funcionamiento.

Características: refrigeración por aire natural y forzada; el encapsulado en disco se adapta a varios tipos de abrazaderas de montaje (diámetro máximo de 96 mm); baja resistencia térmica; disponibles modelos estándar o personalizados.

Pasaporte técnico para disipadores de calor por aire

Recomendaciones de instalación.
Verifique el paralelismo y la planitud de la superficie del cuerpo del disipador. El disipador debe ser compatible con la superficie del dispositivo, evitando presión de aplastamiento inclinada que pueda dañar el dispositivo. La superficie debe mantenerse limpia, sin aceite ni impurezas. Asegúrese de que el dispositivo esté completamente paralelo y concéntrico con la superficie del disipador. Durante el montaje, debe proporcionarse la fuerza de apriete necesaria específica para cada tipo de encapsulado de tiristor o diodo.

Tipos de disipadores de calor por aire: SF11, SF12, SF13, SF14, SF15, SF16, SF17, SF18 – disipador de calor por aire para un solo dispositivo; SF12BL, SF13BL, SF15BL, SF15CL – disipador de calor por aire para dispositivos dobles y conjuntos de potencia en conexión inversa en paralelo.

Las especificaciones y parámetros, dimensiones y dibujos del disipador de calor por aire (radiador) se detallan a continuación.

Nuestra empresa ofrece una garantía de calidad para los disipadores de calor por aire de la serie SF de 2 años a partir de la fecha de compra. Al suministrar los disipadores, proporcionamos pasaporte técnico si es necesario.

Seguir leyendo

El precio final del disipador de refrigeración por aire serie SF depende de la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.

Disipador térmico de refrigeración por aire SF11, SF12, SF13 para especificaciones de un solo dispositivo

Tipo Diámetro de la superficie Superficie de la caja aplicable Fuerza de montaje P Resistencia térmica Resistencia al flujo Peso Aplicación Ficha de datos
Superficie de la placa Superficie elevada Superficie elevada Superficie de la placa kN °C/W Pa kg PDF
SF11 Ø65 Ø23, Ø27 Ø19-Ø40 Ø24-Ø27 3.3-20 0.090 45 ≥ 2.5 200-800A devices, wind speed ≥ 4 m/sec
SF12 Ø65 Ø23, Ø27 Ø19-Ø40 Ø24-Ø27 3.3-20 0.090 45 ≥ 3.0
SF13 Ø65 Ø27, Ø31 Ø34-Ø40 Ø28-Ø32 5.5-25 0.071 55 ≥ 4.1
Tipo Tamaño del contorno Tamaño del cable Arcpower Tamaño de montaje Ficha de datos
L D H L1 D1 H1 D2 H2 H3 d d1 a c e g i k PDF
SF11 170 110 125 60 40 8 80 15 22 Ø13 M3 20 20 55 30 6 20
SF12 200 110 125 60 40 8 80 15 22 Ø13 M3 20 20 55 30 6 20
SF13 220 120 130 60 40 8 90 15 45 Ø13 M3 20 20 64 53 6 20

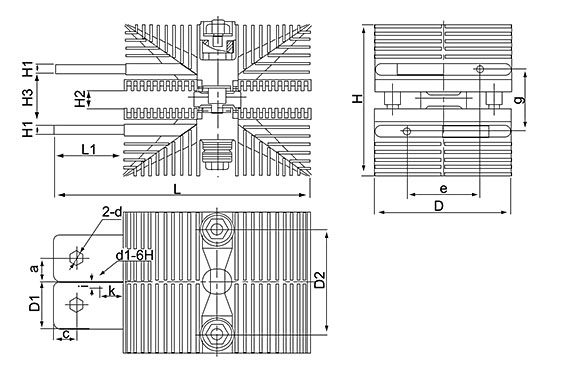

SF11, SF12, SF13 Dibujo del disipador térmico

SF14, SF15, SF16, SF17, SF17A, SF18, SF18A Air Cooling Disipador térmico para especificaciones de un solo dispositivo

Tipo Diámetro de la superficie Superficie de la caja aplicable Fuerza de montaje P Resistencia térmica Resistencia al flujo Peso Aplicación Ficha de datos
Superficie de la placa Superficie elevada Superficie elevada Superficie de la placa kN °C/W Pa kg PDF
SF14 Ø82 Ø32, Ø37 Ø34-Ø45 Ø32-Ø37 5.5-30 0.056 60 ≥ 5.7 Dispositivos 600-2000A, velocidad del viento ≥ 4 m/sec.
≥ Dispositivos 1500A, velocidad del viento ≥ 6 m/sec.
SF15 Ø82 Ø32, Ø37, Ø42 Ø40-Ø47 Ø32-Ø42 10-34 0.048 65 ≥ 8.0
SF16 Ø82 - Ø45-Ø65 - 15-40 0.037 70 ≥ 11.0
SF17 Ø120 - Ø40-Ø73 - 15-47 0.030 75 ≥ 14.0
SF18 Ø120 - Ø40-Ø73 - 15-47 0.030 75 ≥ 14.0
Tipo Tamaño del contorno Tamaño del cable Arcpower Tamaño de montaje Ficha de datos
L D H L1 D1 H1 D2 H2 H3 d d1 a b c e f g i j k PDF
SF14 250 140 145 80 50 10 105 15 45 Ø11 M6 12.5 25 12.5 40 35 55 8 20 25
SF15 280 140 165 80 60 12 105 15 50 Ø13 M8 17.5 25 15 40 35 62 8 20 25
SF16 280 180 200 80 60 12 130 15 66 Ø13 M8 17.5 25 15 40 40 78 8 20 25
SF17 300 200 215 80 60 12 140 15 73 Ø13 M8 17.5 25 15 40 40 85 8 20 25
SF17A 300 200 225 80 60 12 140 15 73 Ø13 M8 17.5 25 15 40 40 94 8 20 25
SF18 390 240 225 90 70 13 150 15 72 Ø13 M8 22.5 25 20 80 50 85 8 20 25
SF18A 390 240 225 90 70 13 185 15 72 Ø13 M8 22.5 25 20 80 50 85 8 20 25

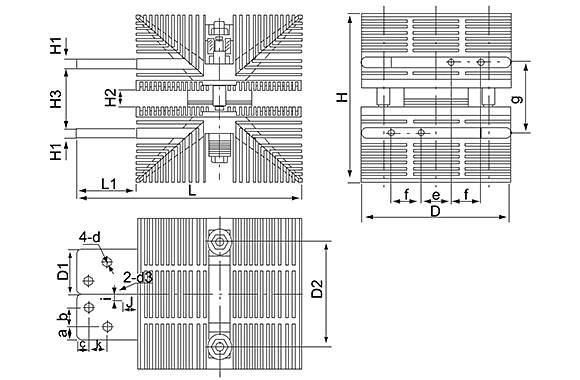

SF14, SF15, SF16, SF17, SF17A, SF18, SF18A Dibujo del disipador térmico

SF12BL Disipador de refrigeración por aire para dispositivos dobles especificaciones

Tipo Diámetro de la superficie Superficie de la caja aplicable Fuerza de montaje P Resistencia térmica Resistencia al flujo Peso Aplicación Ficha de datos
mm mm kN °C/W Pa kg PDF
SF12BL Ø27 Ø19-Ø25 3.3-20 0.150 45 ≥ 3.0 conjuntos de elementos de 200A, y conjuntos de potencia de conexión paralela inversa, velocidad del viento ≥ 4 m/s

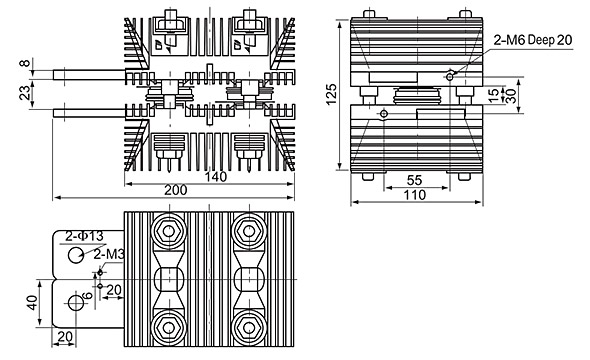

SF12BL Esquema del disipador térmico

SF13BL Disipador de refrigeración por aire para dispositivos dobles especificaciones

Tipo Diámetro de la superficie Superficie de la caja aplicable Fuerza de montaje P Resistencia térmica Resistencia al flujo Peso Aplicación Ficha de datos
mm mm kN °C/W Pa kg PDF
SF13BL Ø66 Ø34 5.5-25 0.130 45 ≥ 4.1 Conjuntos de elementos de 200A-300A, y conjuntos de potencia de conexión paralela inversa, velocidad del viento ≥ 4m/seg.

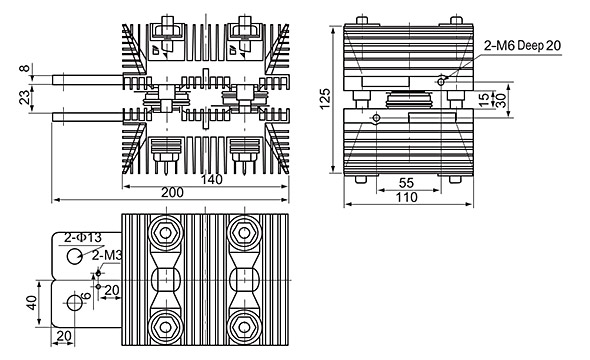

SF13BL Esquema del disipador térmico

SF15BL Disipador de refrigeración por aire para dispositivos dobles especificaciones

Tipo Diámetro de la superficie Superficie de la caja aplicable Fuerza de montaje P Resistencia térmica Resistencia al flujo Peso Aplicación Ficha de datos
mm mm kN °C/W Pa kg PDF
SF15BL Ø82 Ø34-Ø45 10-34 0.090 45 ≥ 8.0 Conjuntos de elementos 300A-500A, y conjuntos de potencia de conexión paralela inversa, velocidad del viento ≥ 4m/seg.

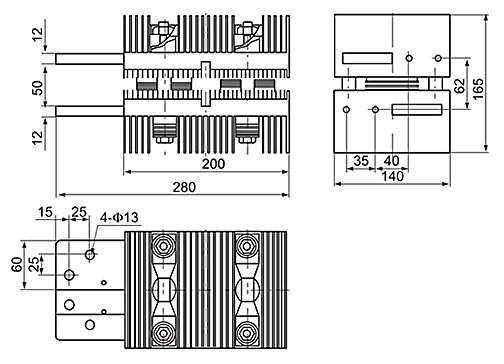

SF15BL Esquema del disipador térmico

SF15CL Disipador de refrigeración por aire para dispositivos dobles especificaciones

Tipo Diámetro de la superficie Superficie de la caja aplicable Fuerza de montaje P Resistencia térmica Resistencia al flujo Peso Aplicación Ficha de datos
mm mm kN °C/W Pa kg PDF
SF15CL Ø82 Ø34-Ø45 10-34 0.090 45 ≥ 8.0 Conjuntos de elementos 300A-500A, y conjuntos de potencia de conexión paralela inversa, velocidad del viento ≥ 6m/seg.

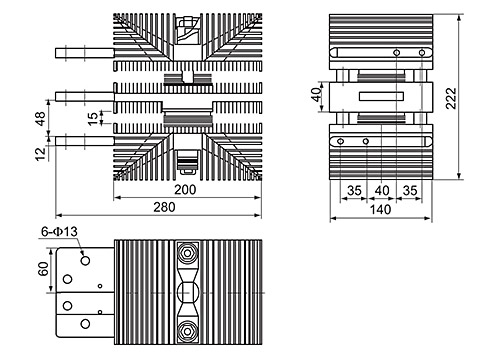

SF15CL Esquema del disipador térmico

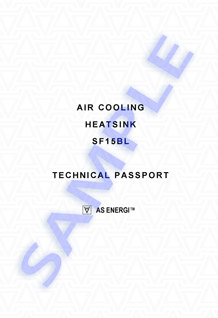

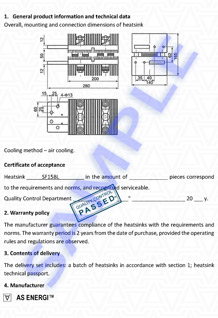

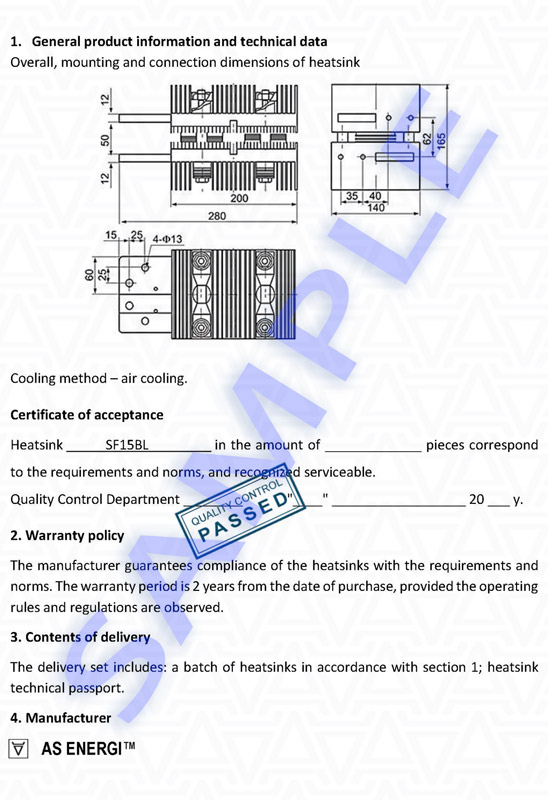

Pasaporte técnico para disipadores de refrigeración por aire de la serie SF (muestra):

Al suministrar tiristores, diodos, disipadores, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.

  • Pasaporte técnico
  • Pasaporte técnico

Semiconductores de Alta Potencia AS ENERGITM

Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, así como disipadores de calor por aire y agua para ellos.
Puedes adquirir dispositivos semiconductores en cualquier volumen, y al ordenar grandes lotes, el precio será más bajo. Hemos ganado la confianza de los clientes y suministramos productos en todo el mundo.

Para preguntas relacionadas con la adquisición de Tiristores de Potencia, Diodos, Módulos, envía una solicitud por correo electrónico a:

[email protected]

Y te proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofreceremos un precio individual!

Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.


Galería de fotos

La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.

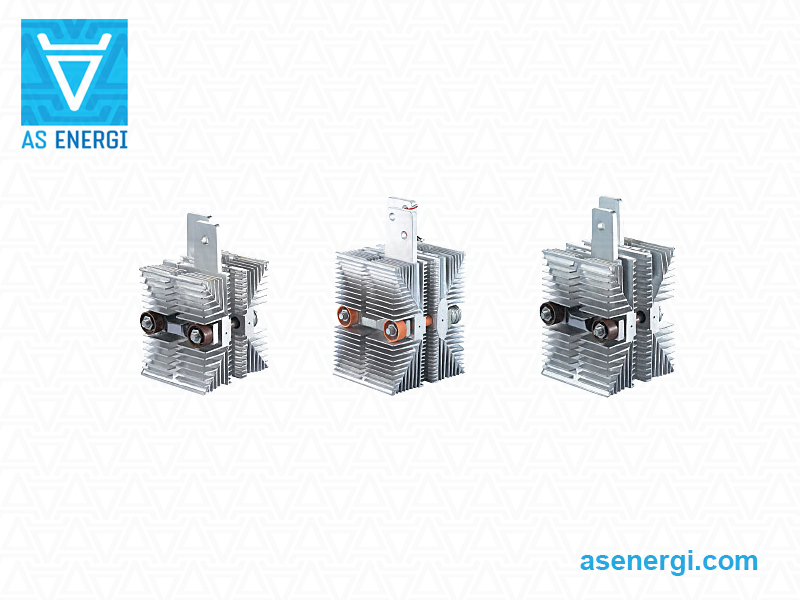

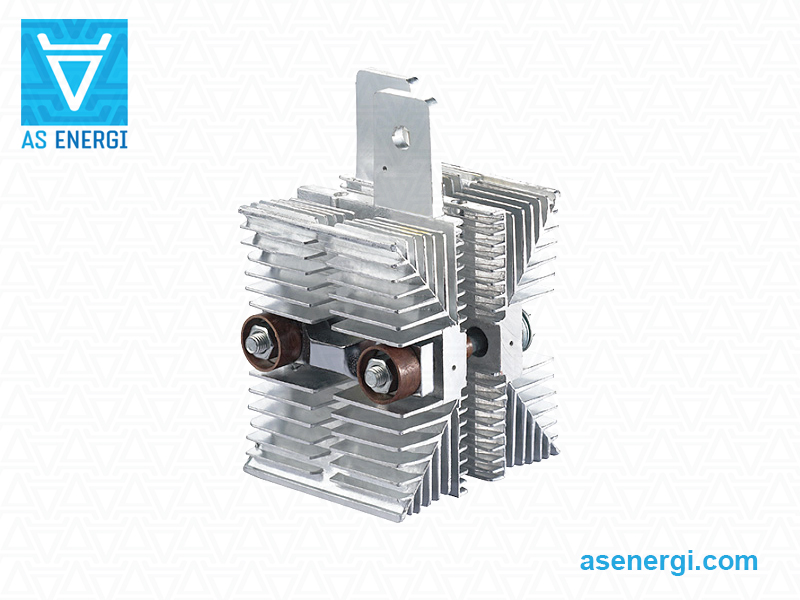

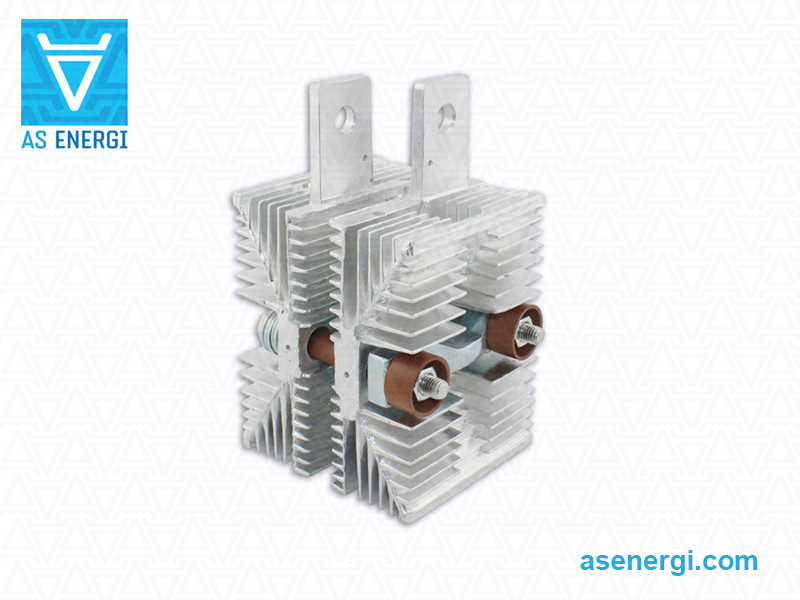

Foto de disipadores de refrigeración por aire:


Recomendaciones para el montaje de un tiristor de disco con disipador de aire:

Montaje de un tiristor de disco con disipador térmico

La fiabilidad de la transferencia de calor y del contacto eléctrico entre las superficies de acoplamiento del tiristor y el disipador en todo el rango de temperaturas se garantiza mediante el par de apriete (fuerza de sujeción).

Antes del montaje, se debe realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiar (2) con un paño empapado en alcohol (tolueno, gasolina, acetona).

Después de la inspección, fijar los contactos de corriente (conectores) e instalar un pasador para alinear la estructura.

Para mejorar los parámetros de transferencia de calor, se recomienda lubricar (3) con una capa fina de pasta térmica de silicona antes del montaje (esto es una recomendación y no un requisito obligatorio para la instalación).

Instalar el tiristor (3), la segunda parte del disipador, el aislante de fibra de vidrio y la arandela de empuje.

Roscar la traviesa (4) y apretar uniformemente las tuercas. Asegurarse de que no haya desalineación y que las superficies de contacto estén niveladas.

Cuando las piezas estén suficientemente sujetas pero aún móviles, se recomienda colocar el disipador en una superficie plana y comprobar la tolerancia de paralelismo del plano general adyacente de las superficies (5).

Apretar cada tuerca por turno (aproximadamente un cuarto de vuelta) hasta el tope (6). La cantidad de deflexión de la traviesa determina si la fuerza de sujeción lograda corresponde a la requerida.

Después de la instalación, los elementos de fijación (tuercas y arandelas) deben asegurarse adicionalmente contra la corrosión.



Consejos y recomendaciones para los tiristores de potencia:

Los tiristores de potencia no deben funcionar durante períodos prolongados a su carga límite en todos los parámetros. En este caso, el factor de seguridad se determina según el grado de fiabilidad requerido del dispositivo.

Un tiristor de potencia averiado debe ser sustituido por uno que coincida con los parámetros del original.

Debe proporcionarse sobrerrefrigeración cuando el funcionamiento tenga lugar en un entorno con temperatura ambiente elevada.

Se recomienda la limpieza periódica de los tiristores de potencia y de los disipadores para eliminar el polvo y los contaminantes, asegurando así una correcta disipación térmica.

Para igualar las corrientes entre los tiristores de potencia conectados en paralelo, deben utilizarse divisores de corriente inductivos (a menudo, alambre toroidal trenzado). Los métodos de conexión más populares son el circuito cerrado, el circuito de bobina común o el tiristor de potencia. La eficiencia de los divisores de corriente depende de la sección transversal del alambre magnético.

La prevención del desequilibrio de voltaje al conectar tiristores de potencia en serie se logra mediante el uso de resistencias de derivación conectadas en paralelo con cada tiristor. La igualación de voltaje en condiciones transitorias se realiza mediante la conexión de condensadores en paralelo a cada tiristor.

Dispositivo bajo tensión

Está estrictamente prohibido tocar los tiristores de potencia bajo alta tensión durante su funcionamiento.
