Pavlo GorkunControl de fase Sustitución de tiristores Kubara Lamina
Los tiristores de control de fase de potencia, también conocidos como tiristores SCR (Rectificador Controlado de Silicio), en diseño de disco son tiristores de propósito general de tipo prensado, que regulan y convierten corrientes CC y CA de hasta 1900A en circuitos con voltajes de hasta 3000V (dependiendo del tipo de tiristor).
Los tiristores A-TD de AS ENERGITM son un repuesto, análogo y alternativa a los tiristores de disparo eléctrico de tipo prensado de Kubara Lamina.
También se pueden pedir "Disipadores de calor por aire serie O para dispositivos de disco", "Disipador por aire serie SF", "Disipador por agua serie SS" para la refrigeración de tiristores.
Guía de numeración de parte para tiristores de control de fase
Video: Reseñas de tiristores de disco de alta potencia Características: diseñados para aplicaciones industriales de alta potencia y transmisión de energía; optimizados para una baja caída de voltaje en estado de conducción; valores emparejados de Qrr y VT disponibles para conexiones en serie y/o en paralelo.

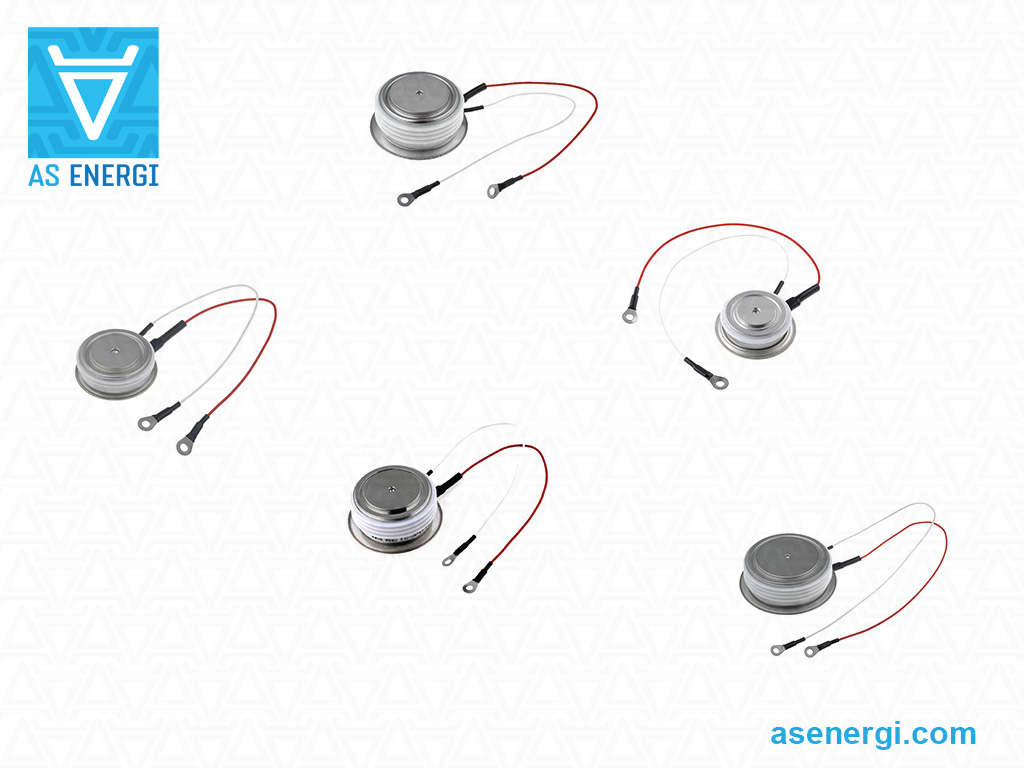

El tiristor cuenta con una carcasa cerámica de estándar industrial, lo que facilita la integración del dispositivo en equipos existentes. Este tiristor tiene una carcasa de disco con contactos de presión. La polaridad del tiristor se determina por el ícono en la carcasa. Las especificaciones técnicas, la guía de numeración de parte y las hojas de datos de los tiristores se encuentran a continuación.
Los tiristores AS ENERGITM presentan las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VDRM/VRRM, amplia experiencia en el uso de estos dispositivos en diversas industrias, rango de voltaje de 100 a 9000 V y de corriente de 100 a 15000 A, alta resistencia a ciclos térmicos y eléctricos, refrigeración natural o forzada por aire.
Nuestra empresa ofrece una garantía de calidad para los tiristores de 2 años a partir de la fecha de compra. Al suministrar los tiristores, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los tiristores de control de fase depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los tiristores discretos de control de fase Kubara Lamina y sus sustitutos
| Tipo | IT(AV)M (TC) |
VDRM VRRM |

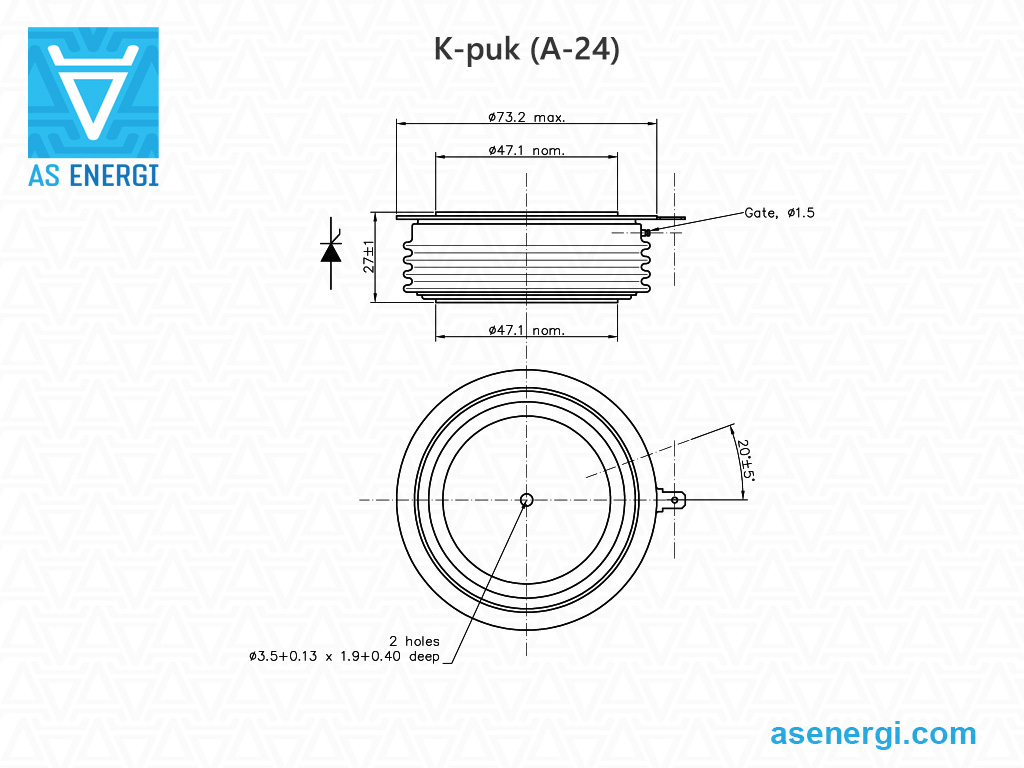

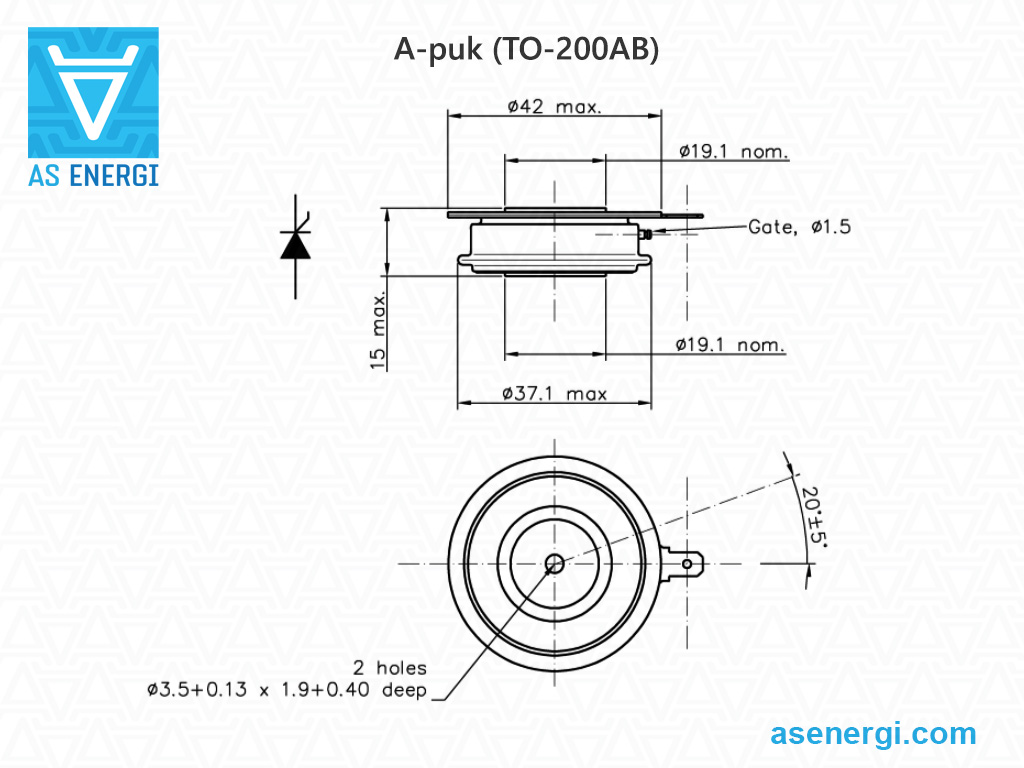

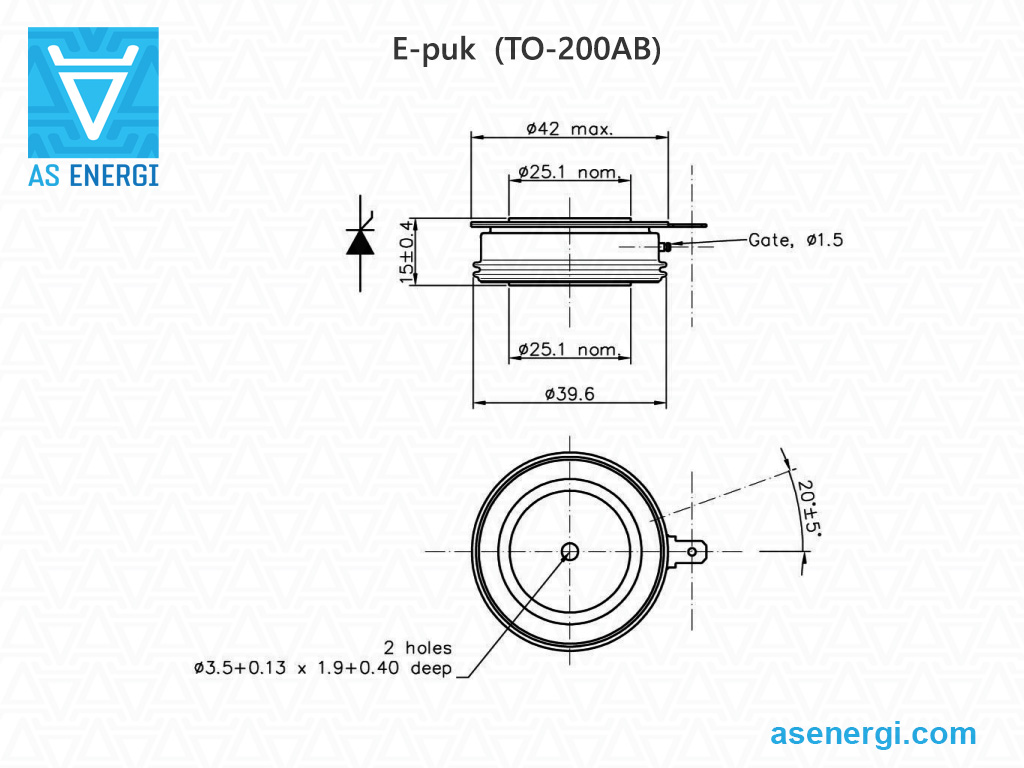

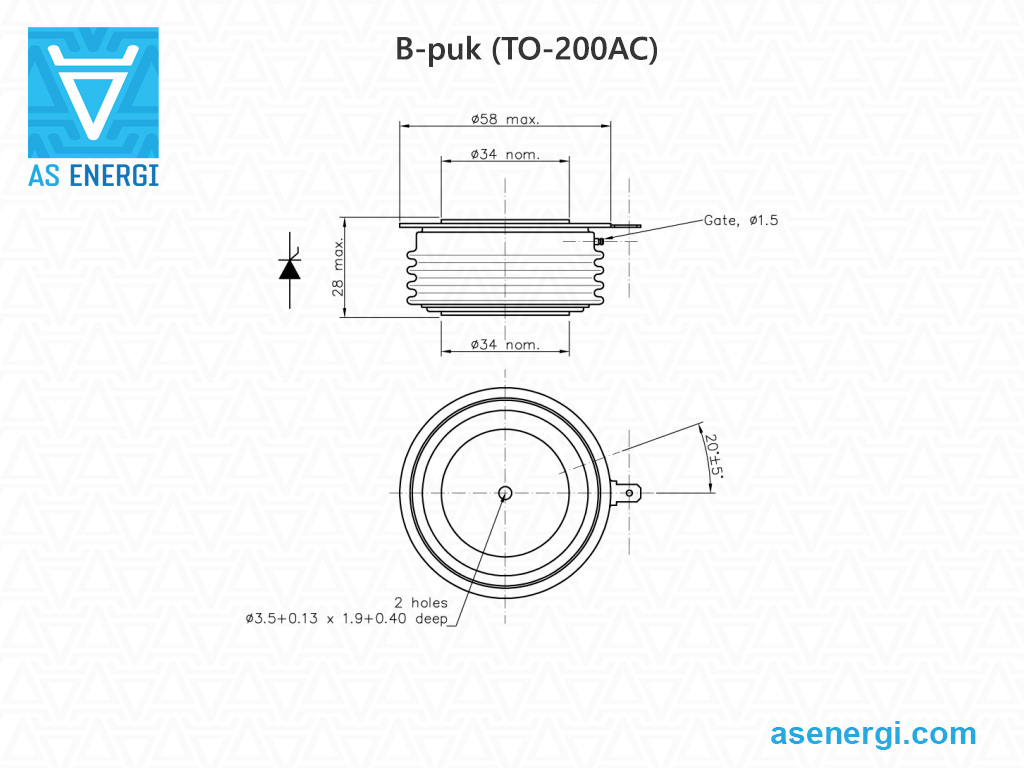

ITSM | I2t | VT0 | rT | Tvj max | Rth(j-c) | Paquete | Dimensiones ØDxØdxH |
Sustitución AS ENERGITM |
Ficha de datos |
| A | V | A | kA2·s | V | mΩ | ºC | °C/W | mm | ||||

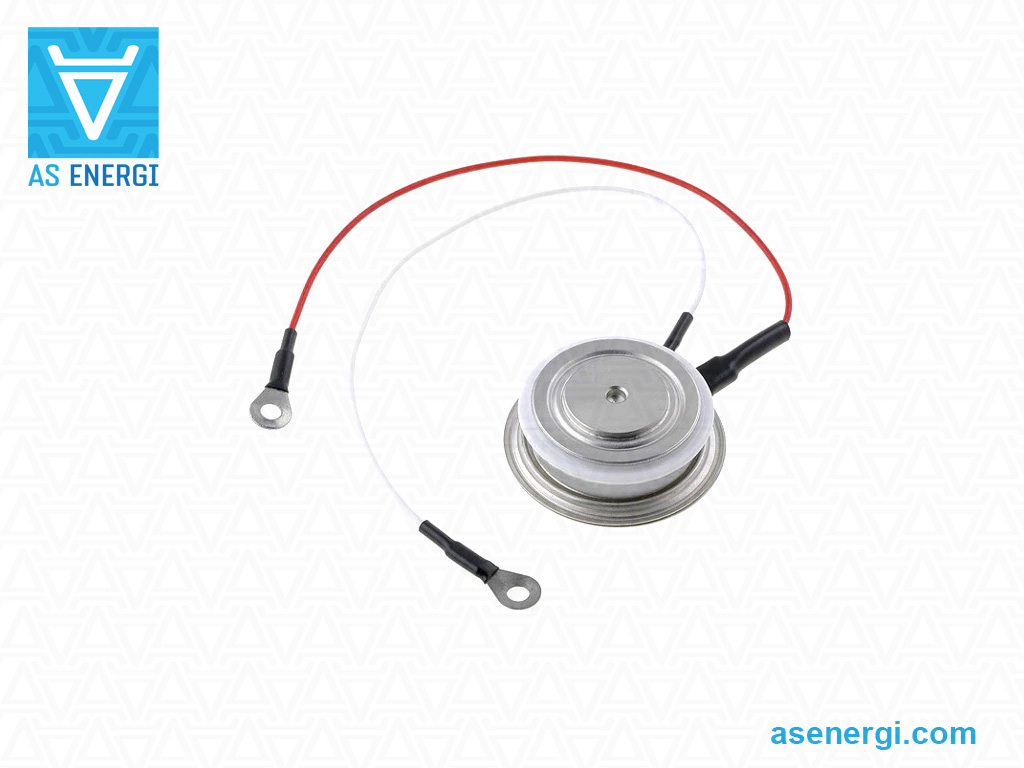

| T63-200-04 | 200 (90) | 400 | 3600 | 65 | 1.24 | 1.6 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-200-04 |  |
| T63-200-06 | 200 (90) | 600 | 3600 | 65 | 1.24 | 1.6 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-200-06 | |
| T63-200-08 | 200 (90) | 800 | 3600 | 65 | 1.24 | 1.6 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-200-08 | |
| T63-200-10 | 200 (90) | 1000 | 3600 | 65 | 1.24 | 1.6 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-200-10 | |
| T63-200-12 | 200 (90) | 1200 | 3600 | 65 | 1.24 | 1.6 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-200-12 | |
| T63-200-14 | 200 (90) | 1400 | 3600 | 65 | 1.24 | 1.6 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-200-14 | |
| T63-200-16 | 200 (90) | 1600 | 3600 | 65 | 1.24 | 1.6 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-200-16 | |
| T63-200-18 | 200 (90) | 1800 | 3600 | 65 | 1.24 | 1.6 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-200-18 | |
| T63-200-20 | 200 (90) | 2000 | 3600 | 65 | 1.24 | 1.6 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-200-20 | |
| T63-200-22 | 200 (90) | 2200 | 3600 | 65 | 1.24 | 1.6 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-200-22 | |
| T63-250-04 | 250 (85) | 400 | 4000 | 80 | 1.15 | 1.15 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-250-04 | |
| T63-250-06 | 250 (85) | 600 | 4000 | 80 | 1.15 | 1.15 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-250-06 | |
| T63-250-08 | 250 (85) | 800 | 4000 | 80 | 1.15 | 1.15 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-250-08 | |
| T63-250-10 | 250 (85) | 1000 | 4000 | 80 | 1.15 | 1.15 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-250-10 | |
| T63-250-12 | 250 (85) | 1200 | 4000 | 80 | 1.15 | 1.15 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-250-12 | |
| T63-250-14 | 250 (85) | 1400 | 4000 | 80 | 1.15 | 1.15 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-250-14 | |
| T63-250-16 | 250 (85) | 1600 | 4000 | 80 | 1.15 | 1.15 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-250-16 | |
| T63-250-18 | 250 (85) | 1800 | 4000 | 80 | 1.15 | 1.15 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-250-18 | |
| T63-250-20 | 250 (85) | 2000 | 4000 | 80 | 1.15 | 1.15 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-250-20 | |
| T63-250-22 | 250 (85) | 2200 | 4000 | 80 | 1.15 | 1.15 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-250-22 | |
| T63-300-04 | 300 (80) | 400 | 4500 | 101 | 1.1 | 0.86 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-300-04 | |
| T63-300-06 | 300 (80) | 600 | 4500 | 101 | 1.1 | 0.86 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-300-06 | |
| T63-300-08 | 300 (80) | 800 | 4500 | 101 | 1.1 | 0.86 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-300-08 | |
| T63-300-10 | 300 (80) | 1000 | 4500 | 101 | 1.1 | 0.86 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-300-10 | |
| T63-300-12 | 300 (80) | 1200 | 4500 | 101 | 1.1 | 0.86 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-300-12 | |
| T63-300-14 | 300 (80) | 1400 | 4500 | 101 | 1.1 | 0.86 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-300-14 | |
| T63-300-16 | 300 (80) | 1600 | 4500 | 101 | 1.1 | 0.86 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-300-16 | |
| T63-300-18 | 300 (80) | 1800 | 4500 | 101 | 1.1 | 0.86 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-300-18 | |
| T63-400-04 | 400 (65) | 400 | 4700 | 110 | 0.95 | 0.8 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-400-04 | |
| T63-400-06 | 400 (65) | 600 | 4700 | 110 | 0.95 | 0.8 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-400-06 | |
| T63-400-08 | 400 (65) | 800 | 4700 | 110 | 0.95 | 0.8 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-400-08 | |
| T63-400-10 | 400 (65) | 1000 | 4700 | 110 | 0.95 | 0.8 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-400-10 | |
| T63-400-12 | 400 (65) | 1200 | 4700 | 110 | 0.95 | 0.8 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-400-12 | |
| T63-400-14 | 400 (65) | 1400 | 4700 | 110 | 0.95 | 0.8 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-400-14 | |
| T63-400-16 | 400 (65) | 1600 | 4700 | 110 | 0.95 | 0.8 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-400-16 | |
| T63-500-02 | 500 (65) | 200 | 6300 | 200 | 0.76 | 0.46 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-500-02 | |
| T63-500-04 | 500 (65) | 400 | 6300 | 200 | 0.76 | 0.46 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-500-04 | |
| T63-500-06 | 500 (65) | 600 | 6300 | 200 | 0.76 | 0.46 | 125 | 0.08 | A-puk (TO-200AB) | 42x19x15 | A-TD63-500-06 | |

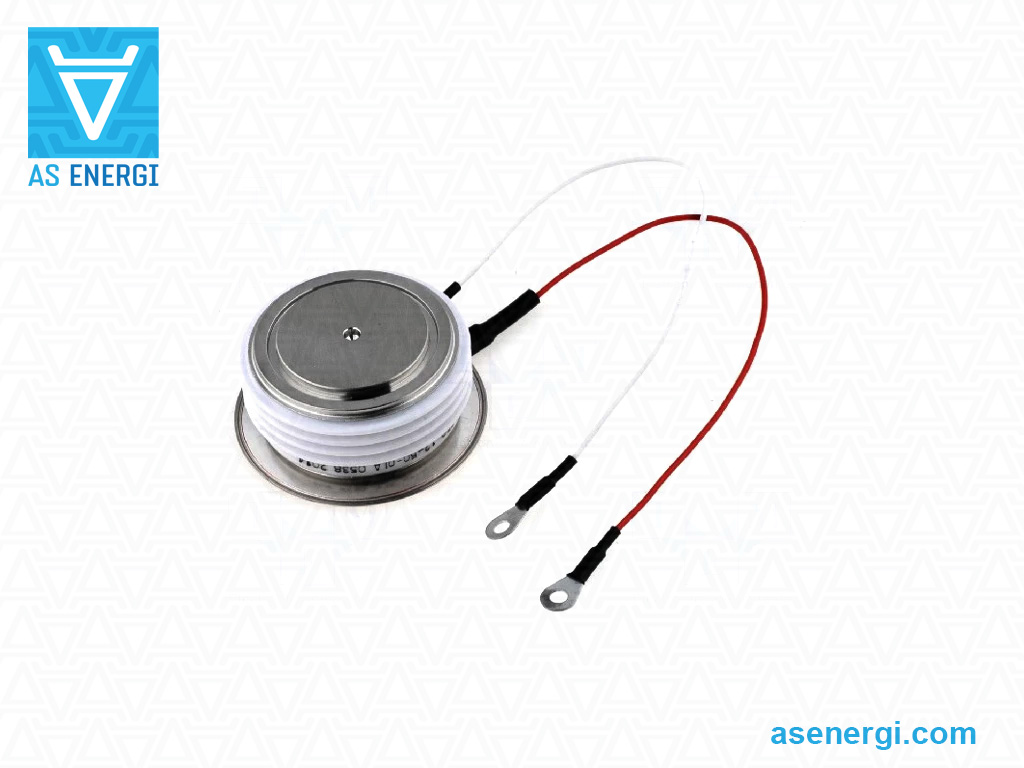

| T73-450-04 | 450 (70) | 400 | 7600 | 290 | 1 | 0.8 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-450-04 | |
| T73-450-06 | 450 (70) | 600 | 7600 | 290 | 1 | 0.8 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-450-06 | |
| T73-450-08 | 450 (70) | 800 | 7600 | 290 | 1 | 0.8 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-450-08 | |
| T73-450-10 | 450 (70) | 1000 | 7600 | 290 | 1 | 0.8 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-450-10 | |
| T73-450-12 | 450 (70) | 1200 | 7600 | 290 | 1 | 0.8 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-450-12 | |
| T73-450-14 | 450 (70) | 1400 | 7600 | 290 | 1 | 0.8 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-450-14 | |
| T73-450-16 | 450 (70) | 1600 | 7600 | 290 | 1 | 0.8 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-450-16 | |
| T73-450-18 | 450 (70) | 1800 | 7600 | 290 | 1 | 0.8 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-450-18 | |
| T73-450-20 | 450 (70) | 2000 | 7600 | 290 | 1 | 0.8 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-450-20 | |
| T73-450-22 | 450 (70) | 2200 | 7600 | 290 | 1 | 0.8 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-450-22 | |
| T73-450-24 | 450 (70) | 2400 | 7600 | 290 | 1 | 0.8 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-450-24 | |
| T73-550-04 | 550 (65) | 400 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-550-04 | |
| T73-550-06 | 550 (65) | 600 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-550-06 | |
| T73-550-08 | 550 (65) | 800 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-550-08 | |
| T73-550-10 | 550 (65) | 1000 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-550-10 | |
| T73-550-12 | 550 (65) | 1200 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-550-12 | |
| T73-550-14 | 550 (65) | 1400 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-550-14 | |
| T73-550-16 | 550 (65) | 1600 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-550-16 | |
| T73-550-18 | 550 (65) | 1800 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-550-18 | |
| T73-550-20 | 550 (65) | 2000 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-550-20 | |
| T73-550-22 | 550 (65) | 2200 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-550-22 | |
| T73-550-24 | 550 (65) | 2400 | 9100 | 415 | 0.86 | 0.6 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-550-24 | |
| T73-600-04 | 600 (60) | 400 | 9100 | 415 | 0.85 | 0.55 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-600-04 | |
| T73-600-06 | 600 (60) | 600 | 9100 | 415 | 0.85 | 0.55 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-600-06 | |
| T73-600-08 | 600 (60) | 800 | 9100 | 415 | 0.85 | 0.55 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-600-08 | |
| T73-600-10 | 600 (60) | 1000 | 9100 | 415 | 0.85 | 0.55 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-600-10 | |
| T73-600-12 | 600 (60) | 1200 | 9100 | 415 | 0.85 | 0.55 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-600-12 | |
| T73-600-14 | 600 (60) | 1400 | 9100 | 415 | 0.85 | 0.55 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-600-14 | |
| T73-600-16 | 600 (60) | 1600 | 9100 | 415 | 0.85 | 0.55 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-600-16 | |
| T73-600-18 | 600 (60) | 1800 | 9100 | 415 | 0.85 | 0.55 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-600-18 | |
| T73-600-20 | 600 (60) | 2000 | 9100 | 415 | 0.85 | 0.55 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-600-20 | |
| T73-600-22 | 600 (60) | 2200 | 9100 | 415 | 0.85 | 0.55 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-600-22 | |
| T73-600-24 | 600 (60) | 2400 | 9100 | 415 | 0.85 | 0.55 | 125 | 0.06 | B-puk (TO-200AC) | 58x34x28 | A-TD73-600-24 | |

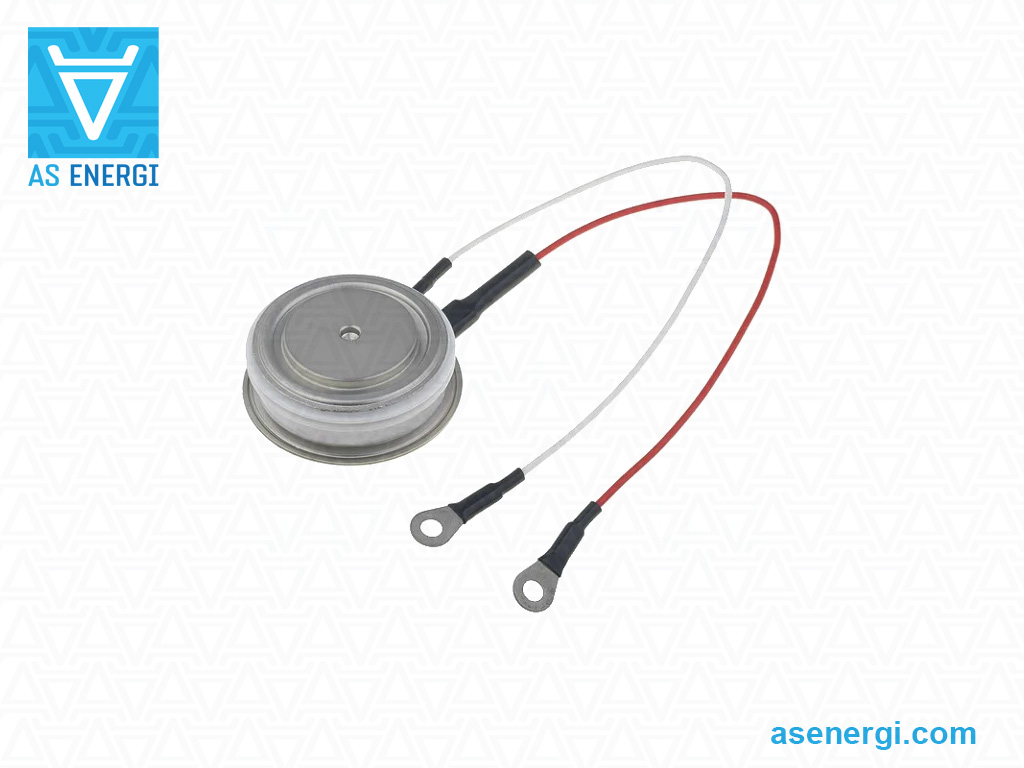

| T75-650-04 | 650 (65) | 400 | 8100 | 330 | 0.93 | 0.71 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-650-04 | |
| T75-650-06 | 650 (65) | 600 | 8100 | 330 | 0.93 | 0.71 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-650-06 | |
| T75-650-08 | 650 (65) | 800 | 8100 | 330 | 0.93 | 0.71 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-650-08 | |
| T75-650-10 | 650 (65) | 1000 | 8100 | 330 | 0.93 | 0.71 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-650-10 | |
| T75-650-12 | 650 (65) | 1200 | 8100 | 330 | 0.93 | 0.71 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-650-12 | |
| T75-650-14 | 650 (65) | 1400 | 8100 | 330 | 0.93 | 0.71 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-650-14 | |
| T75-650-16 | 650 (65) | 1600 | 8100 | 330 | 0.93 | 0.71 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-650-16 | |
| T75-650-18 | 650 (65) | 1800 | 8100 | 330 | 0.93 | 0.71 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-650-18 | |
| T75-650-20 | 650 (65) | 2000 | 8100 | 330 | 0.93 | 0.71 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-650-20 | |
| T75-700-04 | 700 (65) | 400 | 8800 | 386 | 0.87 | 0.6 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-700-04 | |
| T75-700-06 | 700 (65) | 600 | 8800 | 386 | 0.87 | 0.6 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-700-06 | |
| T75-700-08 | 700 (65) | 800 | 8800 | 386 | 0.87 | 0.6 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-700-08 | |
| T75-700-10 | 700 (65) | 1000 | 8800 | 386 | 0.87 | 0.6 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-700-10 | |
| T75-700-12 | 700 (65) | 1200 | 8800 | 386 | 0.87 | 0.6 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-700-12 | |
| T75-700-14 | 700 (65) | 1400 | 8800 | 386 | 0.87 | 0.6 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-700-14 | |
| T75-700-16 | 700 (65) | 1600 | 8800 | 386 | 0.87 | 0.6 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-700-16 | |
| T75-700-18 | 700 (65) | 1800 | 8800 | 386 | 0.87 | 0.6 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-700-18 | |
| T75-700-20 | 700 (65) | 2000 | 8800 | 386 | 0.87 | 0.6 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-700-20 | |
| T75-750-04 | 750 (65) | 400 | 9500 | 450 | 0.89 | 0.48 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-750-04 | |
| T75-750-06 | 750 (65) | 600 | 9500 | 450 | 0.89 | 0.48 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-750-06 | |
| T75-750-08 | 750 (65) | 800 | 9500 | 450 | 0.89 | 0.48 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-750-08 | |
| T75-750-10 | 750 (65) | 1000 | 9500 | 450 | 0.89 | 0.48 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-750-10 | |
| T75-750-12 | 750 (65) | 1200 | 9500 | 450 | 0.89 | 0.48 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-750-12 | |
| T75-750-14 | 750 (65) | 1400 | 9500 | 450 | 0.89 | 0.48 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-750-14 | |
| T75-750-16 | 750 (65) | 1600 | 9500 | 450 | 0.89 | 0.48 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-750-16 | |
| T75-980-02 | 980 (65) | 200 | 11400 | 650 | 0.8 | 0.23 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-980-02 | |
| T75-980-04 | 980 (65) | 400 | 11400 | 650 | 0.8 | 0.23 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-980-04 | |
| T75-980-06 | 980 (65) | 600 | 11400 | 650 | 0.8 | 0.23 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-980-06 | |
| T75-980-08 | 980 (65) | 800 | 11400 | 650 | 0.8 | 0.23 | 125 | 0.04 | E-puk (TO-200AB) | 42x25x15 | A-TD75-980-08 | |

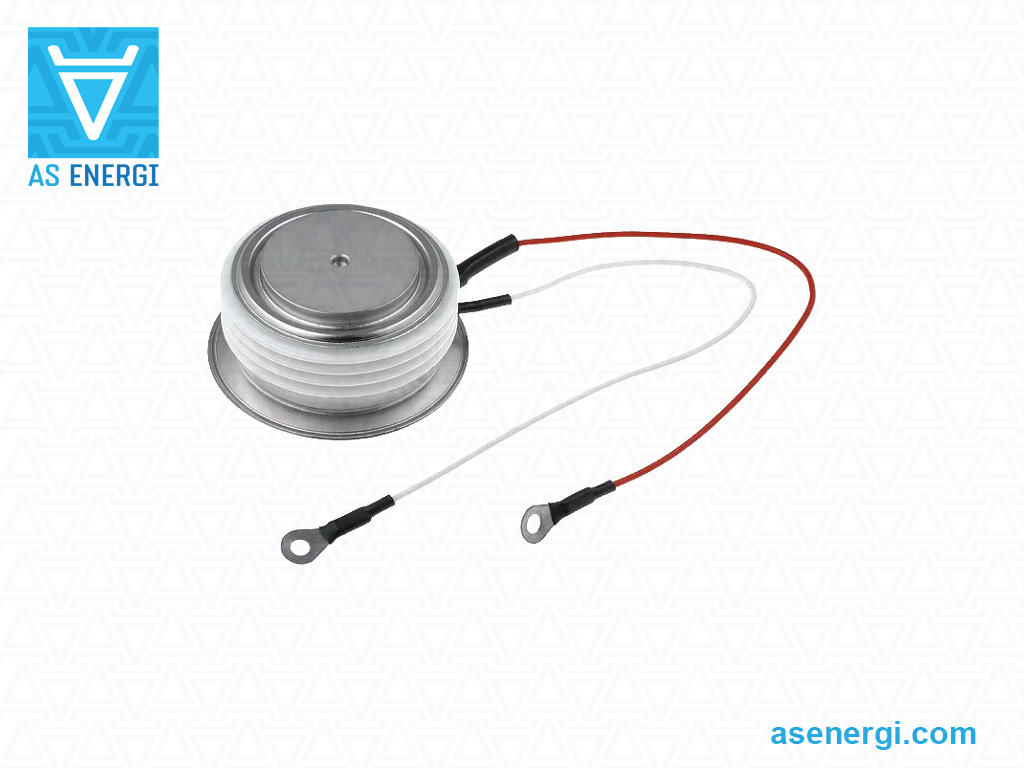

| T83-630-04 | 630 (70) | 400 | 10200 | 520 | 1.25 | 0.8 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-630-04 | |
| T83-630-06 | 630 (70) | 600 | 10200 | 520 | 1.25 | 0.8 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-630-06 | |
| T83-630-08 | 630 (70) | 800 | 10200 | 520 | 1.25 | 0.8 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-630-08 | |
| T83-630-10 | 630 (70) | 1000 | 10200 | 520 | 1.25 | 0.8 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-630-10 | |
| T83-630-12 | 630 (70) | 1200 | 10200 | 520 | 1.25 | 0.8 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-630-12 | |
| T83-630-14 | 630 (70) | 1400 | 10200 | 520 | 1.25 | 0.8 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-630-14 | |
| T83-630-16 | 630 (70) | 1600 | 10200 | 520 | 1.25 | 0.8 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-630-16 | |
| T83-630-18 | 630 (70) | 1800 | 10200 | 520 | 1.25 | 0.8 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-630-18 | |
| T83-630-20 | 630 (70) | 2000 | 10200 | 520 | 1.25 | 0.8 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-630-20 | |
| T83-630-22 | 630 (70) | 2200 | 10200 | 520 | 1.25 | 0.8 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-630-22 | |
| T83-630-24 | 630 (70) | 2400 | 10200 | 520 | 1.25 | 0.8 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-630-24 | |
| T83-800-04 | 800 (70) | 400 | 13000 | 845 | 0.99 | 0.49 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-800-04 | |
| T83-800-08 | 800 (70) | 800 | 13000 | 845 | 0.99 | 0.49 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-800-08 | |
| T83-800-10 | 800 (70) | 1000 | 13000 | 845 | 0.99 | 0.49 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-800-10 | |
| T83-800-12 | 800 (70) | 1200 | 13000 | 845 | 0.99 | 0.49 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-800-12 | |
| T83-800-14 | 800 (70) | 1400 | 13000 | 845 | 0.99 | 0.49 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-800-14 | |
| T83-800-16 | 800 (70) | 1600 | 13000 | 845 | 0.99 | 0.49 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-800-16 | |
| T83-800-18 | 800 (70) | 1800 | 13000 | 845 | 0.99 | 0.49 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-800-18 | |
| T83-800-20 | 800 (70) | 2000 | 13000 | 845 | 0.99 | 0.49 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-800-20 | |
| T83-800-22 | 800 (70) | 2200 | 13000 | 845 | 0.99 | 0.49 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-800-22 | |
| T83-800-24 | 800 (70) | 2400 | 13000 | 845 | 0.99 | 0.49 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-800-24 | |
| T83-900-04 | 900 (70) | 400 | 13200 | 870 | 0.97 | 0.34 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-900-04 | |
| T83-900-06 | 900 (70) | 600 | 13200 | 870 | 0.97 | 0.34 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-900-06 | |
| T83-900-08 | 900 (70) | 800 | 13200 | 870 | 0.97 | 0.34 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-900-08 | |
| T83-900-10 | 900 (70) | 1000 | 13200 | 870 | 0.97 | 0.34 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-900-10 | |
| T83-900-12 | 900 (70) | 1200 | 13200 | 870 | 0.97 | 0.34 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-900-12 | |
| T83-900-14 | 900 (70) | 1400 | 13200 | 870 | 0.97 | 0.34 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-900-14 | |
| T83-900-16 | 900 (70) | 1600 | 13200 | 870 | 0.97 | 0.34 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-900-16 | |
| T83-900-18 | 900 (70) | 1800 | 13200 | 870 | 0.97 | 0.34 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-900-18 | |
| T83-900-20 | 900 (70) | 2000 | 13200 | 870 | 0.97 | 0.34 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-900-20 | |
| T83-1000-02 | 1000 (80) | 200 | 18000 | 1620 | 0.79 | 0.2 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-1000-02 | |
| T83-1000-04 | 1000 (80) | 400 | 18000 | 1620 | 0.79 | 0.2 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-1000-04 | |
| T83-1000-06 | 1000 (80) | 600 | 18000 | 1620 | 0.79 | 0.2 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-1000-06 | |
| T83-1000-08 | 1000 (80) | 800 | 18000 | 1620 | 0.79 | 0.2 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-1000-08 | |
| T83-1000-10 | 1000 (80) | 1000 | 18000 | 1620 | 0.79 | 0.2 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-1000-10 | |
| T83-1000-12 | 1000 (80) | 1200 | 18000 | 1620 | 0.79 | 0.2 | 125 | 0.032 | B-puk (TO-200AC) | 58x34x28 | A-TD83-1000-12 | |

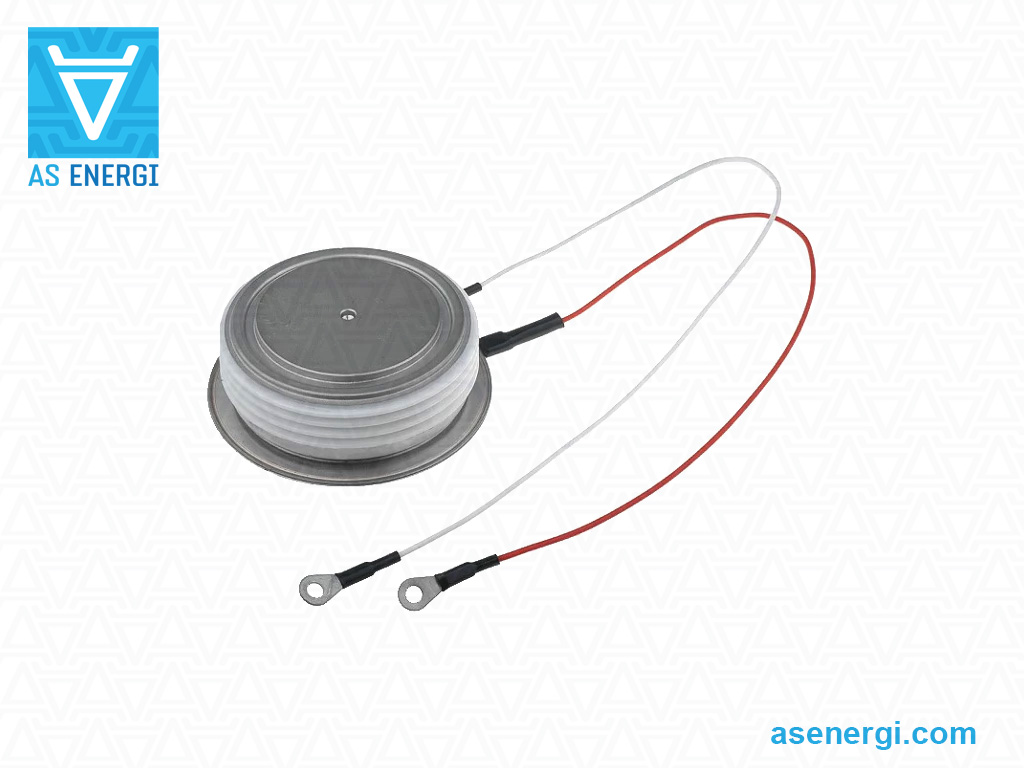

| T95-800-18 | 800 (80) | 1800 | 17000 | 1445 | 1.22 | 0.5 | 125 | 0.023 | K-puk (A-24) | 73x47x27 | A-TD95-800-18 | |
| T95-800-20 | 800 (80) | 2000 | 17000 | 1445 | 1.22 | 0.5 | 125 | 0.023 | K-puk (A-24) | 73x47x27 | A-TD95-800-20 | |
| T95-800-22 | 800 (80) | 2200 | 17000 | 1445 | 1.22 | 0.5 | 125 | 0.023 | K-puk (A-24) | 73x47x27 | A-TD95-800-22 | |
| T95-800-24 | 800 (80) | 2400 | 17000 | 1445 | 1.22 | 0.5 | 125 | 0.023 | K-puk (A-24) | 73x47x27 | A-TD95-800-24 | |
| T95-800-30 | 800 (80) | 3000 | 17000 | 1445 | 1.22 | 0.5 | 125 | 0.023 | K-puk (A-24) | 73x47x27 | A-TD95-800-30 | |
| T95-1000-04 | 1000 (70) | 400 | 20000 | 2000 | 1.15 | 0.415 | 125 | 0.023 | K-puk (A-24) | 73x47x27 | A-TD95-1000-04 | |
| T95-1000-06 | 1000 (70) | 600 | 20000 | 2000 | 1.15 | 0.415 | 125 | 0.023 | K-puk (A-24) | 73x47x27 | A-TD95-1000-06 | |
| T95-1000-08 | 1000 (70) | 800 | 20000 | 2000 | 1.15 | 0.415 | 125 | 0.023 | K-puk (A-24) | 73x47x27 | A-TD95-1000-08 | |
| T95-1000-10 | 1000 (70) | 1000 | 20000 | 2000 | 1.15 | 0.415 | 125 | 0.023 | K-puk (A-24) | 73x47x27 | A-TD95-1000-10 | |
| T95-1000-12 | 1000 (70) | 1200 | 20000 | 2000 | 1.15 | 0.415 | 125 | 0.023 | K-puk (A-24) | 73x47x27 | A-TD95-1000-12 | |
| T95-1000-14 | 1000 (70) | 1400 | 20000 | 2000 | 1.15 | 0.415 | 125 | 0.023 | K-puk (A-24) | 73x47x27 | A-TD95-1000-14 | |
| T95-1000-16 | 1000 (70) | 1600 | 20000 | 2000 | 1.15 | 0.415 | 125 | 0.023 | K-puk (A-24) | 73x47x27 | A-TD95-1000-16 | |
| T95-1000-18 | 1000 (70) | 1800 | 20000 | 2000 | 1.15 | 0.415 | 125 | 0.023 | K-puk (A-24) | 73x47x27 | A-TD95-1000-18 | |
| T95-1000-20 | 1000 (70) | 2000 | 20000 | 2000 | 1.15 | 0.415 | 125 | 0.023 | K-puk (A-24) | 73x47x27 | A-TD95-1000-20 | |
| T95-1000-22 | 1000 (70) | 2200 | 20000 | 2000 | 1.15 | 0.415 | 125 | 0.023 | K-puk (A-24) | 73x47x27 | A-TD95-1000-22 | |
| T95-1000-24 | 1000 (70) | 2400 | 20000 | 2000 | 1.15 | 0.415 | 125 | 0.023 | K-puk (A-24) | 73x47x27 | A-TD95-1000-24 | |
| T95-1250-04 | 1250 (70) | 400 | 22000 | 2400 | 1.1 | 0.214 | 125 | 0.023 | K-puk (A-24) | 73x47x27 | A-TD95-1250-04 | |
| T95-1250-06 | 1250 (70) | 600 | 22000 | 2400 | 1.1 | 0.214 | 125 | 0.023 | K-puk (A-24) | 73x47x27 | A-TD95-1250-06 | |
| T95-1250-08 | 1250 (70) | 800 | 22000 | 2400 | 1.1 | 0.214 | 125 | 0.023 | K-puk (A-24) | 73x47x27 | A-TD95-1250-08 | |
| T95-1250-10 | 1250 (70) | 1000 | 22000 | 2400 | 1.1 | 0.214 | 125 | 0.023 | K-puk (A-24) | 73x47x27 | A-TD95-1250-10 | |
| T95-1250-12 | 1250 (70) | 1200 | 22000 | 2400 | 1.1 | 0.214 | 125 | 0.023 | K-puk (A-24) | 73x47x27 | A-TD95-1250-12 | |
| T95-1250-14 | 1250 (70) | 1400 | 22000 | 2400 | 1.1 | 0.214 | 125 | 0.023 | K-puk (A-24) | 73x47x27 | A-TD95-1250-14 | |
| T95-1250-16 | 1250 (70) | 1600 | 22000 | 2400 | 1.1 | 0.214 | 125 | 0.023 | K-puk (A-24) | 73x47x27 | A-TD95-1250-16 | |
| T95-1250-18 | 1250 (70) | 1800 | 22000 | 2400 | 1.1 | 0.214 | 125 | 0.023 | K-puk (A-24) | 73x47x27 | A-TD95-1250-18 | |
| T95-1250-20 | 1250 (70) | 2000 | 22000 | 2400 | 1.1 | 0.214 | 125 | 0.023 | K-puk (A-24) | 73x47x27 | A-TD95-1250-20 | |
| T95-1250-22 | 1250 (70) | 2200 | 22000 | 2400 | 1.1 | 0.214 | 125 | 0.023 | K-puk (A-24) | 73x47x27 | A-TD95-1250-22 | |
| T95-1250-24 | 1250 (70) | 2400 | 22000 | 2400 | 1.1 | 0.214 | 125 | 0.023 | K-puk (A-24) | 73x47x27 | A-TD95-1250-24 | |
| T95-1400-04 | 1400 (75) | 400 | 24000 | 2880 | 0.83 | 0.214 | 125 | 0.021 | K-puk (A-24) | 73x47x27 | A-TD95-1400-04 | |
| T95-1400-06 | 1400 (75) | 600 | 24000 | 2880 | 0.83 | 0.214 | 125 | 0.021 | K-puk (A-24) | 73x47x27 | A-TD95-1400-06 | |
| T95-1400-08 | 1400 (75) | 800 | 24000 | 2880 | 0.83 | 0.214 | 125 | 0.021 | K-puk (A-24) | 73x47x27 | A-TD95-1400-08 | |
| T95-1400-10 | 1400 (75) | 1000 | 24000 | 2880 | 0.83 | 0.214 | 125 | 0.021 | K-puk (A-24) | 73x47x27 | A-TD95-1400-10 | |
| T95-1400-12 | 1400 (75) | 1200 | 24000 | 2880 | 0.83 | 0.214 | 125 | 0.021 | K-puk (A-24) | 73x47x27 | A-TD95-1400-12 | |
| T95-1400-18 | 1400 (75) | 1800 | 24000 | 2880 | 0.83 | 0.214 | 125 | 0.021 | K-puk (A-24) | 73x47x27 | A-TD95-1400-18 | |
| T95-1400-20 | 1400 (75) | 2000 | 24000 | 2880 | 0.83 | 0.214 | 125 | 0.021 | K-puk (A-24) | 73x47x27 | A-TD95-1400-20 | |
| T95-1400-22 | 1400 (75) | 2200 | 24000 | 2880 | 0.83 | 0.214 | 125 | 0.021 | K-puk (A-24) | 73x47x27 | A-TD95-1400-22 | |
| T95-1400-24 | 1400 (75) | 2400 | 24000 | 2880 | 0.83 | 0.214 | 125 | 0.021 | K-puk (A-24) | 73x47x27 | A-TD95-1400-24 | |
| T95-1600-02 | 1600 (70) | 200 | 27000 | 3600 | 0.78 | 0.18 | 125 | 0.021 | K-puk (A-24) | 73x47x27 | A-TD95-1600-02 | |
| T95-1600-04 | 1600 (70) | 400 | 27000 | 3600 | 0.78 | 0.18 | 125 | 0.021 | K-puk (A-24) | 73x47x27 | A-TD95-1600-04 | |
| T95-1600-06 | 1600 (70) | 600 | 27000 | 3600 | 0.78 | 0.18 | 125 | 0.021 | K-puk (A-24) | 73x47x27 | A-TD95-1600-06 | |
| T95-1600-08 | 1600 (70) | 800 | 27000 | 3600 | 0.78 | 0.18 | 125 | 0.021 | K-puk (A-24) | 73x47x27 | A-TD95-1600-08 | |
| T95-1600-10 | 1600 (70) | 1000 | 27000 | 3600 | 0.78 | 0.18 | 125 | 0.021 | K-puk (A-24) | 73x47x27 | A-TD95-1600-10 | |
| T95-1600-12 | 1600 (70) | 1200 | 27000 | 3600 | 0.78 | 0.18 | 125 | 0.021 | K-puk (A-24) | 73x47x27 | A-TD95-1600-12 | |
| T95-1600-14 | 1600 (70) | 1400 | 27000 | 3600 | 0.78 | 0.18 | 125 | 0.021 | K-puk (A-24) | 73x47x27 | A-TD95-1600-14 | |
| T95-1600-16 | 1600 (70) | 1600 | 27000 | 3600 | 0.78 | 0.18 | 125 | 0.021 | K-puk (A-24) | 73x47x27 | A-TD95-1600-16 | |
| T95-1900-02 | 1900 (60) | 200 | 30000 | 4500 | 0.73 | 0.16 | 125 | 0.021 | K-puk (A-24) | 73x47x27 | A-TD95-1900-02 | |
| T95-1900-04 | 1900 (60) | 400 | 30000 | 4500 | 0.73 | 0.16 | 125 | 0.021 | K-puk (A-24) | 73x47x27 | A-TD95-1900-04 | |
| T95-1900-06 | 1900 (60) | 600 | 30000 | 4500 | 0.73 | 0.16 | 125 | 0.021 | K-puk (A-24) | 73x47x27 | A-TD95-1900-06 | |
| T95-1900-08 | 1900 (60) | 800 | 30000 | 4500 | 0.73 | 0.16 | 125 | 0.021 | K-puk (A-24) | 73x47x27 | A-TD95-1900-08 | |
| T95-1900-10 | 1900 (60) | 1000 | 30000 | 4500 | 0.73 | 0.16 | 125 | 0.021 | K-puk (A-24) | 73x47x27 | A-TD95-1900-10 | |
| T95-1900-12 | 1900 (60) | 1200 | 30000 | 4500 | 0.73 | 0.16 | 125 | 0.021 | K-puk (A-24) | 73x47x27 | A-TD95-1900-12 | |
Guía de numeración de piezas para tiristores de control de fase:
| A | – | TD | 9 | 5 | – | 1000 | – | 08 |
| A | – |  AS ENERGITM |
| TD | – | Grupo de productos: Disco tiristor. |
| 9 | – | Código de tamaño del elemento. |
| 5 | – | Código del tipo de carcasa: 1 – base roscada, carcasa cerámica 2 – base roscada, carcasa de vidrio-metal 3,5 – cerámica, carcasa tipo disco (hockey puck) 4 – base plana, carcasa cerámica 6 – base plana, carcasa de vidrio-metal |
| 1000 | – | Corriente media en estado abierto IT(AV), Amp. |
| 08 | – | Clase de tensión VRRM / 100. |
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, de avalancha, de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y tensiones de hasta 9000V, así como disipadores de calor por aire y agua para ellos.
Puede adquirir dispositivos semiconductores en cualquier volumen, y al pedir grandes lotes, el precio será más bajo. Hemos ganado la confianza de nuestros clientes y suministramos productos en todo el mundo.
Para consultas sobre la adquisición de tiristores de potencia, diodos o módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofreceremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Foto de tiristores de alta potencia:
Recomendaciones de instalación para tiristores de potencia:
La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de acoplamiento del tiristor y el disipador de calor en todo el rango de temperaturas se garantiza mediante un par de apriete adecuado (fuerza de sujeción).
Antes del montaje, debe realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiarlas (2) con un paño empapado en alcohol (tolueno, gasolina, acetona).
Después de la inspección, fije los contactos de corriente (conectores), instale un pasador para fijar la alineación de la estructura.
Para mejorar los parámetros de transferencia térmica, se recomienda lubricar (3) con una fina capa de pasta térmica de silicona antes del montaje, aunque esto no es un requisito obligatorio para la instalación.
Instale el tiristor (3), la segunda parte del disipador, el aislante de fibra de vidrio y la arandela de presión.
Rosque la traviesa (4) y apriete uniformemente las tuercas. Asegúrese de que no haya desalineación y que las superficies de contacto estén niveladas.
Cuando las piezas estén lo suficientemente sujetas pero aún móviles, recomendamos colocar el disipador sobre una superficie plana y comprobar la tolerancia de paralelismo del plano general adyacente de las superficies (5).
Apriete cada tuerca por turno (aproximadamente un cuarto de vuelta) hasta el tope (6). La cantidad de deflexión de la traviesa determina si la fuerza de sujeción lograda corresponde a la requerida.
Después de la instalación, los elementos de sujeción (tuercas y arandelas) deben protegerse adicionalmente contra la corrosión.
Consejos y recomendaciones para tiristores de potencia:
Los tiristores de potencia no deben funcionar durante períodos prolongados a su carga límite en todos los parámetros. En este caso, el factor de seguridad se determina según el grado de fiabilidad requerido del dispositivo.
Sustituya un tiristor averiado por otro que cumpla con los mismos parámetros.
Se debe garantizar una refrigeración adicional si se opera en un entorno con temperatura ambiente elevada.
Se recomienda realizar una limpieza periódica de los tiristores de potencia y sus disipadores para eliminar polvo y contaminantes, asegurando así una correcta disipación térmica.
Para igualar las corrientes entre tiristores de potencia conectados en paralelo, deben utilizarse divisores inductivos de corriente (a menudo, alambre toroidal trenzado). Los métodos de conexión más comunes son circuito cerrado, circuito de bobina común o tiristor de potencia. La eficiencia de los divisores de corriente en este caso está determinada por la sección transversal del alambre magnético.
Para prevenir el desequilibrio de voltaje cuando los tiristores se conectan en serie, se deben utilizar resistencias en derivación conectadas en paralelo con cada tiristor. La igualación de voltaje en condiciones transitorias se consigue conectando condensadores en paralelo con cada tiristor.
Está estrictamente prohibido tocar los tiristores de potencia bajo alto voltaje durante su funcionamiento.
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
Productos destacados:
