Módulos de Tiristores tienen un diseño monolítico con doble topología de tiristores semiconductores (tipo tiristor-tiristor). Se utilizan en circuitos de corriente continua (CC) y corriente alterna (CA) con cargas de hasta 290A y voltajes de pulso inverso de hasta 1600V.
Módulos de Tiristores AMTT AS ENERGITM es un dispositivo semiconductores de reemplazo, equivalente y alternativo para los Módulos SCR Serie MTT de ČKD Polovodiče.
Los módulos de tiristores están alojados en una caja industrial estándar, lo que facilita la integración del dispositivo en equipos existentes.
Los módulos tienen diferentes construcciones internas: construcción soldada – el contacto se establece mediante capas de soldadura; construcción de contacto por presión – el contacto se establece por presión, ensamblaje sin soldadura.
Los módulos están diseñados y ensamblados con contactos de presión de alta fiabilidad y en tecnología de unión por soldadura, lo que satisface los requisitos específicos de aplicaciones optimizadas en cuanto a costos y rendimiento.
Los módulos de tiristores se utilizan en diversos equipos de potencia: unidades de potencia y control, accionamientos eléctricos, reguladores de potencia, reguladores de CA, convertidores, controladores de altos hornos o procesos químicos, equipos de soldadura, y como rectificadores para convertidores de CA.
Nuestros módulos de potencia se ofrecen en varias topologías de dispositivos duales y sencillos para casi todas las aplicaciones de control de fase o rectificación.
Nuestra empresa ofrece una garantía de calidad para los módulos de tiristores / diodos de 2 años a partir de la fecha de compra. Al suministrar módulos de tiristores / diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Para consultas sobre la adquisición de Módulos de Potencia, Tiristores, Diodos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para un gran número, proporcionaremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Especificaciones generales de los módulos tiristores MTT y recambios
| Tipo | IT(AV)M | VRRM VDRM |
ITSM | VT0 | rT | Tvj max | Rth(j-c) | W | Paquete | Dimensiones L×B×H | Sustitución AS ENERGITM |
Ficha de datos |
| A | V | kA | V | mΩ | ºC | K/W | g | mm | ||||
| MTT 431-63-10 | 67 | 1000 | 1.1 | 0.9 | 3.80 | 125 | 0.50 | 190 | 431 | 92x80x20 | AMTT 431-63-10 |  |
| MTT 431-63-16 | 67 | 1600 | 1.1 | 0.9 | 3.80 | 125 | 0.50 | 190 | 431 | 92x80x20 | AMTT 431-63-16 | |
| MTT 431-80-10 | 74 | 1000 | 1.3 | 0.84 | 3.30 | 125 | 0.48 | 190 | 431 | 92x80x20 | AMTT 431-80-10 | |
| MTT 431-80-16 | 74 | 1600 | 1.3 | 0.84 | 3.30 | 125 | 0.48 | 190 | 431 | 92x80x20 | AMTT 431-80-16 | |
| MTT 442-160-10 | 156 | 1000 | 3.6 | 0.84 | 1.33 | 125 | 0.23 | 460 | 442 | 94x80x47 | AMTT 442-160-10 | |
| MTT 442-160-16 | 156 | 1600 | 3.6 | 0.84 | 1.33 | 125 | 0.23 | 460 | 442 | 94x80x47 | AMTT 442-160-16 | |
| MTT 452-200-10 | 205 | 1000 | 4.5 | 1 | 1.20 | 125 | 0.15 | 460 | 442 | 94x80x47 | AMTT 452-200-10 | |
| MTT 452-200-16 | 205 | 1600 | 4.5 | 1 | 1.20 | 125 | 0.15 | 460 | 442 | 94x80x47 | AMTT 452-200-16 | |
| MTT 452-250-10 | 290 | 1000 | 5 | 0.91 | 0.75 | 125 | 0.12 | 460 | 442 | 94x80x47 | AMTT 452-250-10 | |
| MTT 452-250-16 | 290 | 1600 | 5 | 0.91 | 0.75 | 125 | 0.12 | 460 | 442 | 94x80x47 | AMTT 452-250-16 | |
| MTT 431R-63-10 | 55 | 1000 | 1.4 | 1.67 | 2.7 | 125 | 0.48 | 190 | 431 | 92x80x20 | AMTT 431R-63-10 | |
| MTT 431R-63-12 | 55 | 1200 | 1.4 | 1.67 | 2.7 | 125 | 0.48 | 190 | 431 | 92x80x20 | AMTT 431R-63-12 | |
| MTT 442R-100-10 | 110 | 1000 | 2.6 | 2.28 | 0.4 | 125 | 0.20 | 460 | 442 | 94x80x47 | AMTT 442R-100-10 | |
| MTT 442R-100-12 | 110 | 1200 | 2.6 | 2.28 | 0.4 | 125 | 0.20 | 460 | 442 | 94x80x47 | AMTT 442R-100-12 | |
| MTT 442R-125-10 | 140 | 1000 | 3.5 | 1.48 | 1.12 | 125 | 0.20 | 460 | 442 | 94x80x47 | AMTT 442R-125-10 | |
| MTT 442R-125-12 | 140 | 1200 | 3.5 | 1.48 | 1.12 | 125 | 0.20 | 460 | 442 | 94x80x47 | AMTT 442R-125-12 | |
Guía de numeración de piezas para módulos tiristor-tiristor:
| A | M | TT | 452 | – | 200 | – | 16 |
| A | – |  AS ENERGITM |
| M | – | Grupo de productos: Módulo semiconductor discreto. |
| TT | – | Topología del circuito: Tiristor-Tiristor. |
| 452 | – | Tipo de embalaje (carcasa). |
| 200 | – | Corriente media nominal ITAV, A. |
| 16 | – | Código de tensión x 100 = VRRM. |
Diagrama de circuito de los módulos tiristor-tiristor:
|
|

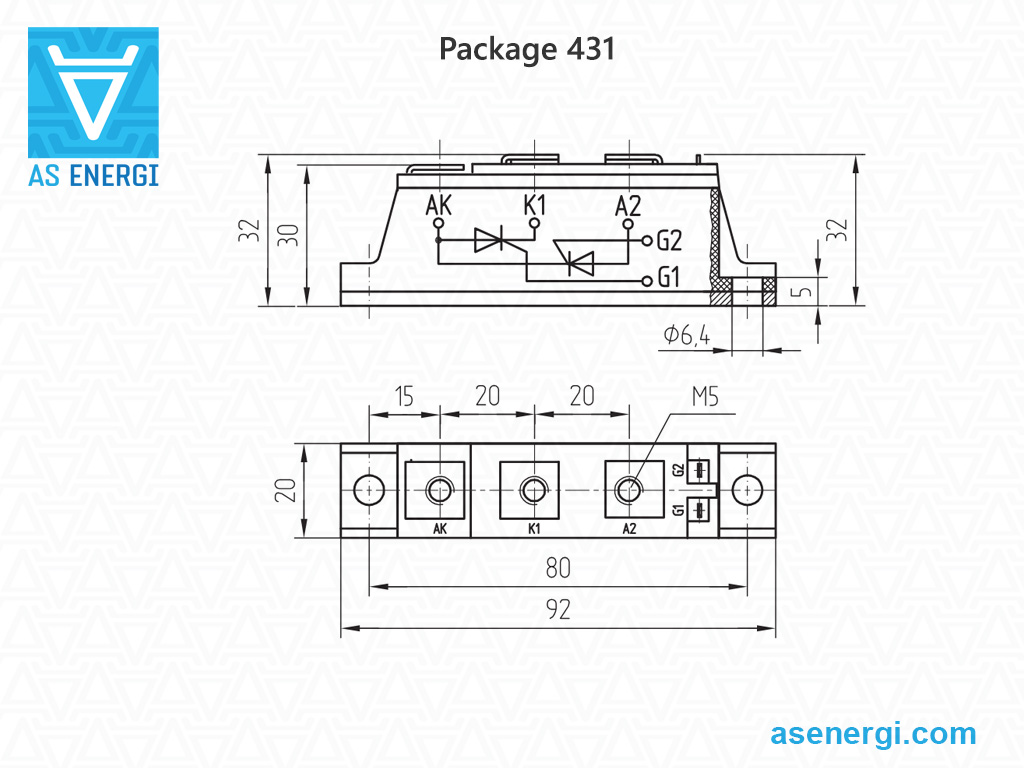

AK, K1, A2 – terminales principales (alimentación). G1, K1, G2, K2 – terminales de control. |
