Home / Products / Diodos de recuperación estándar Vishay (Stud)

Diodos de recuperación estándar, tipo espárrago, recambio Vishay

Diodos Rectificadores de Potencia, también conocidos como Diodos de Recuperación Estándar en diseño de perno, son diodos de uso general.

Características: optimizados para frecuencia de línea; bajas pérdidas en conducción; alta tensión inversa y gran capacidad de manejo de corriente.

Diodos Rectificadores ASDS AS ENERGITM son reemplazos, análogos y dispositivos semiconductores alternativos para los Diodos de Recuperación Estándar tipo perno de Vishay Semiconductors.

"Disipadores de aire serie O para dispositivos tipo perno", también disponibles para refrigeración de diodos.

Guía de numeración de parte para diodos rectificadores

youtubeVideo: Reseñas de diodos de potencia tipo perno

icon Referencia de fabricación de semiconductores AS ENERGITM

Los diodos de recuperación estándar convierten corrientes CC y CA de hasta 600 A en circuitos con tensiones de hasta 3600 V. Sus principales aplicaciones son rectificadores para grandes variadores de CA, fundición de aluminio y otros procesos de refinado de metales, así como suministro en vías férreas.

El diodo tiene un diseño de perno conforme al estándar de la industria, lo que facilita su integración en equipos existentes. La polaridad del diodo (ánodo, cátodo) se determina por el ícono en la carcasa. Las especificaciones técnicas, la guía de numeración y las hojas de datos de los diodos se encuentran más abajo.

Los diodos rectificadores AS ENERGITM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VRSM/VRRM, amplia experiencia de uso en diversas industrias, rango de tensiones de 100 a 9000 V y corrientes de 100 a 15000 A, alta resistencia a los ciclos térmicos y eléctricos.

Nuestra empresa ofrece una garantía de calidad de 2 años a partir de la fecha de compra para los diodos rectificadores. Al suministrar los diodos, proporcionamos pasaporte técnico y certificado de conformidad si es necesario.

Seguir leyendo

El precio final de los diodos de recuperación estándar tipo espárrago depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.

Especificaciones generales de los diodos de recuperación estándar (tipo perno) Vishay y sus reemplazos

Tipo IFAV
(TC)		 VRRM/VDRM IFSM I2t VF(TO) rT Tvj máx Rth(j-c)
 W Encapsulado Reemplazo
AS ENERGITM		 Hoja de datos
A (ºC) V A kA2·s V mΩ ºC ºC/W g mm PDF
VS-150U(R)
VS-150U60D 150 (125) 600 3000 45 0.80 0.97 180 0.023 130 DO-8
(DO-205AA)		 ASDS150U60D
VS-150UR60D 600 ASDS150UR60D
VS-150U80D 800 ASDS150U80D
VS-150UR80D 800 ASDS150UR80D
VS-150U80DL 800 ASDS150U80DL
VS-150UR80DL 800 ASDS150UR80DL
VS-150U100D 1000 ASDS150U100D
VS-150U100DL 1000 ASDS150U100DL
VS-150UR100D 1000 ASDS150UR100D
VS-150UR100DL 1000 ASDS150UR100DL
VS-150U120D 1200 ASDS150U120D
VS-150U120DL 1200 ASDS150U120DL
VS-150U120DM12 1200 ASDS150U120DM12
VS-150UR120D 1200 ASDS150UR120D
VS-150UR120DL 1200 ASDS150UR120DL
VS-150UR120DM12 1200 ASDS150UR120DM12
VS-45L(R)
VS-45L10 150 (150) 100 3570 64 0.83 0.91 200 0.023 100 DO-30
(DO-205AC)		 ASDS45L10
VS-45LR10 100 ASDS45LR10
VS-45LR20 200 ASDS45LR20
VS-45L20 200 ASDS45L20
VS-45L40 400 ASDS45L40
VS-45LR40 400 ASDS45LR40
VS-45LR60 600 ASDS45LR60
VS-45L60 600 ASDS45L60

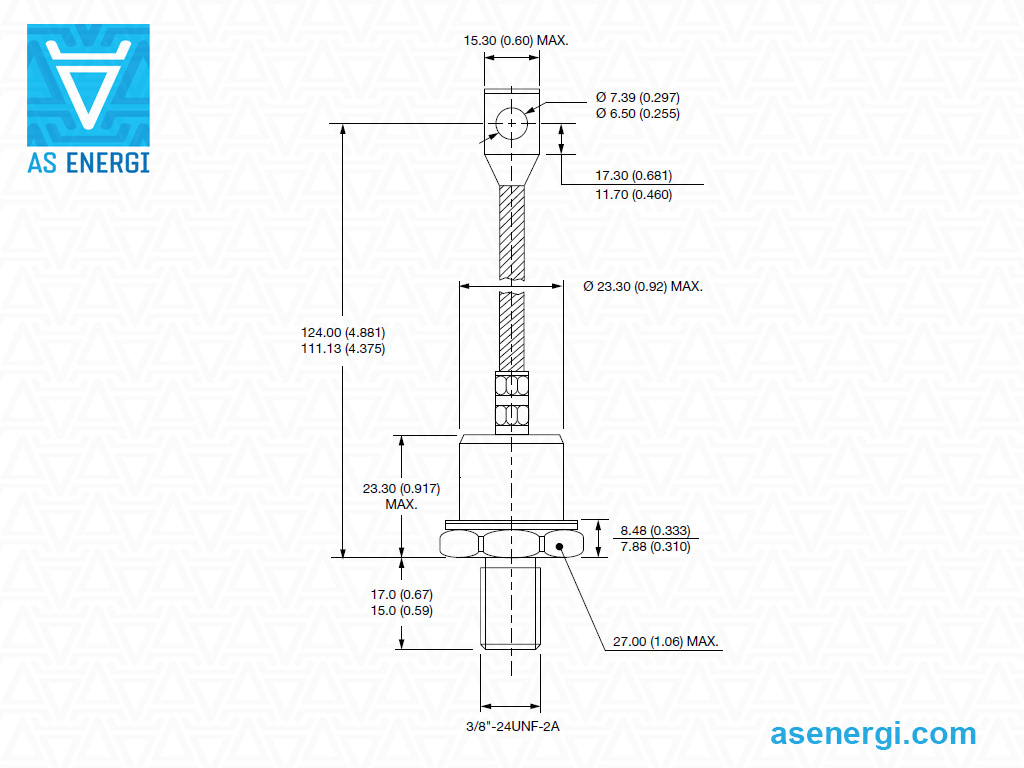

VS-150K(R)
VS-150K10A 150 (150) 100 3570 64 0.83 0.91 200 0.023 100 DO-8
(DO-205AA)		 ASDS150K10A
VS-150KR10A 100 ASDS150KR10A
VS-150K20A 200 ASDS150K20A
VS-150KR20A 200 ASDS150KR20A
VS-150K30A 300 ASDS150K30A
VS-150KR30A 300 ASDS150KR30A
VS-150K40A 400 ASDS150K40A
VS-150KR40A 400 ASDS150KR40A
VS-150K60A 600 ASDS150K60A
VS-150KR60A 600 ASDS150KR60A

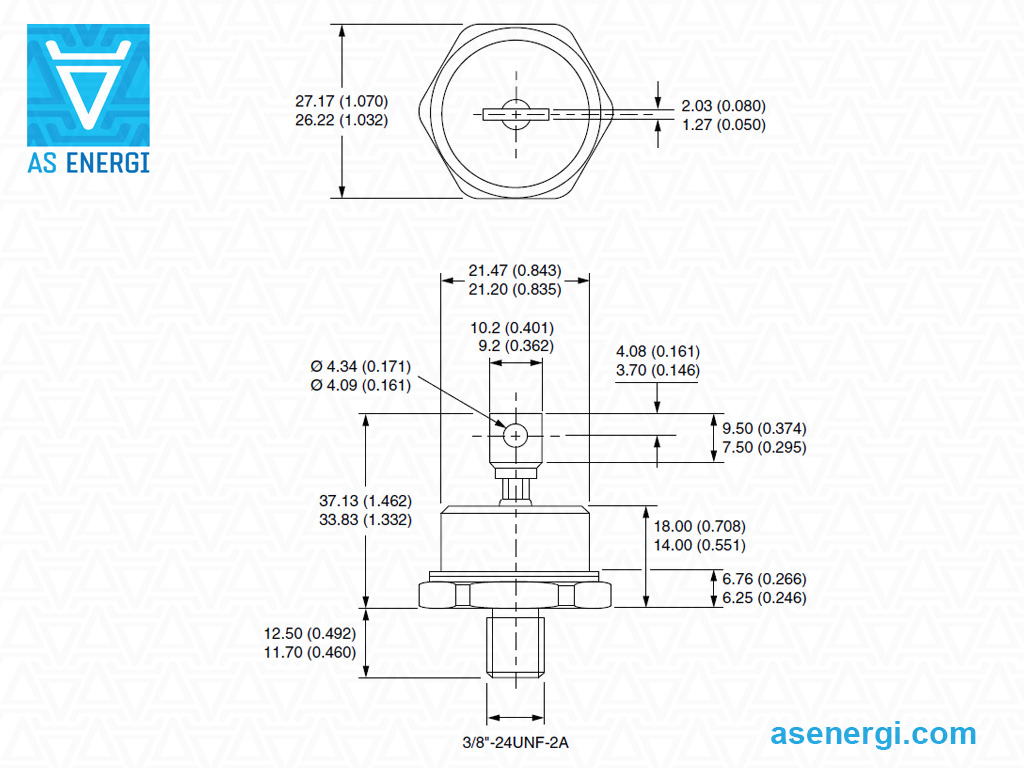

VS-150KS(R)
VS-150KS10 150 (150) 100 3570 64 0.83 0.91 200 0.023 100 B-42 ASDS150KS10
VS-150KSR10 100 ASDS150KSR10
VS-150KS20 200 ASDS150KS20
VS-150KSR20 200 ASDS150KSR20
VS-150KS30 300 ASDS150KS30
VS-150KSR30 300 ASDS150KSR30
VS-150KS40 400 ASDS150KS40
VS-150KSR40 400 ASDS150KSR40
VS-150KS60 600 ASDS150KS60
VS-150KSR60 600 ASDS150KSR60
VS-SD200N/R
VS-SD200N16PC 200 (110) 1600 4700 110 1.00 0.64 180 0.030 120 DO-30
(DO-205AC)		 ASDS200N16PC
VS-SD200R16PC 1600 ASDS200R16PC
VS-SD200N20PC 2000 ASDS200N20PC
VS-SD200R20PC 2000 ASDS200R20PC
VS-SD200R24MC 2400 ASDS200R24MC
VS-SD200R24PC 2400 ASDS200R24PC
VS-SD200N24PC 2400 ASDS200N24PC
VS-300U(R)
VS-300U10A 300 (150) 100 6550 214 0.610 0.751 200 0.015 250 DO-9
(DO-205AB)		 ASDS300U10A
VS-300UR10A 100 ASDS300UR10A
VS-300U20A 200 ASDS300U20A
VS-300UR20A 200 ASDS300UR20A
VS-300U30A 300 ASDS300U30A
VS-300UR30A 300 ASDS300UR30A
VS-300U40A 400 ASDS300U40A
VS-300U40AM20 400 ASDS300U40AM20
VS-300UR40A 400 ASDS300UR40A
VS-300U60A 600 ASDS300U60A
VS-300UR60A 600 ASDS300UR60A
VS-301U(R)
VS-301URA160 330 (120) 1600 8250 340 0.84 0.49 180 0.011 250 DO-9
(DO-205AB)		 ASDS301URA160
VS-301URA200 2000 ASDS301URA200
VS-301URA250 300 (120) 2500 6050 183 0.97 0.55 ASDS301URA250

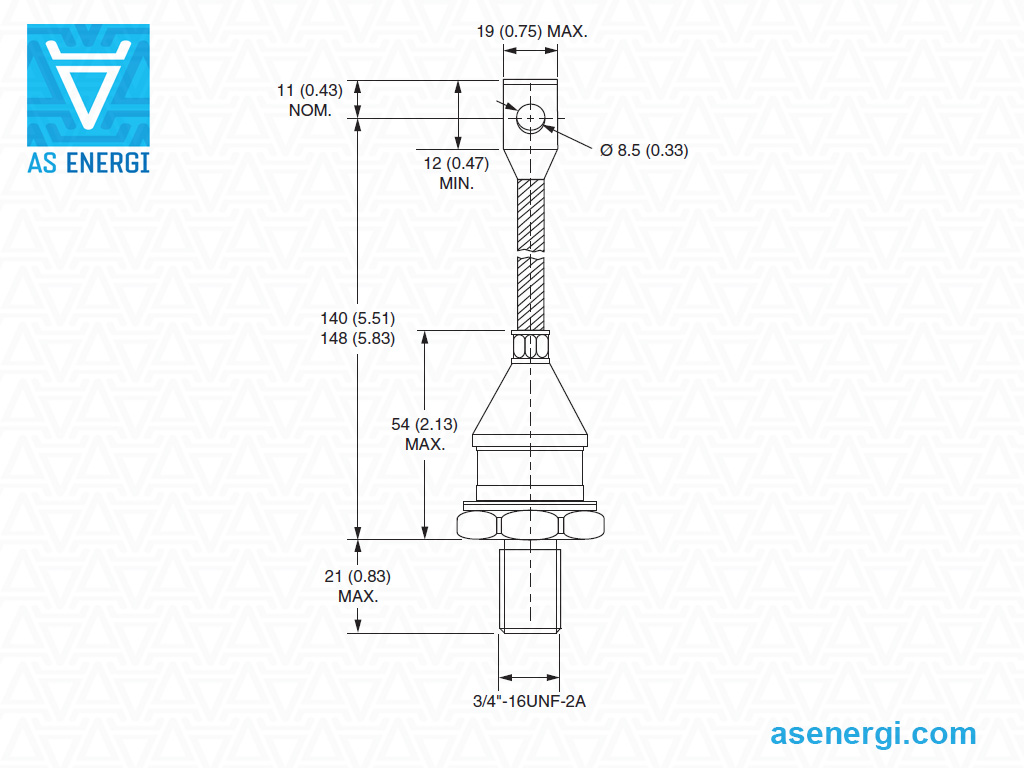

VS-307U(R)
VS-307URA160 330 (120) 1600 8250 340 0.84 0.49 180 0.011 250 B-60 ASDS307URA160
VS-307URA200 2000 ASDS307URA200
VS-307URA250 300 (120) 2500 6050 183 0.97 0.55 ASDS307URA250
VS-240U(R)
VS-240U60D 320 (100) 600 4500 101 0.83 0.6 180 0.015 250 DO-9
(DO-205AB)		 ASDS240U60D
VS-240U60DM16 600 ASDS240U60DM16
VS-240UR60D 600 ASDS240UR60D
VS-240UR60DM16 600 ASDS240UR60DM16
VS-240U80D 800 ASDS240U80D
VS-240U80DM16 800 ASDS240U80DM16
VS-240UR80D 800 ASDS240UR80D
VS-240U100D 1000 ASDS240U100D
VS-240UR100D 1000 ASDS240UR100D
VS-240U120D 1200 ASDS240U120D
VS-240UR120D 1200 ASDS240UR120D
VS-240UR140D 1400 ASDS240UR140D
VS-240UR160D 1600 ASDS240UR160D
VS-SD300N/R
VS-SD300N16PC 380 (100) 1600 6050 183 1.05 0.66 180 0.013 250 DO-9
(DO-205AB)		 ASDS300N16PC
VS-SD300R16PC 1600 ASDS300R16PC
VS-SD300N20PC 2000 ASDS300N20PC
VS-SD300R20PC 2000 ASDS300R20PC
VS-SD300N25PC 2500 ASDS300N25PC
VS-SD300R25PC 2500 ASDS300R25PC
VS-SD300N28PC 2800 ASDS300N28PC
VS-SD300R28PC 2800 ASDS300R28PC
VS-SD300N32PC 3200 ASDS300N32PC
VS-SD300R32PC 3200 ASDS300R32PC
VS-400U(R)
VS-400U80D 400 (120) 800 8250 340 0.85 0.49 200 0.013 250 DO-9
(DO-205AB)		 ASDS400U80DL
VS-400UR80D 800 ASDS400UR80D
VS-400U120D 1200 ASDS400U120D
VS-400UR120D 1200 ASDS400UR120D
VS-400U160D 1600 ASDS400U160D
VS-400UR160D 1600 ASDS400UR160D
VS-SD400N/R
VS-SD400N16PC 480 (120) 1600 8250 340 0.85 0.51 190 0.013 250 DO-9
(DO-205AB)		 ASDS400N16PC
VS-SD400R16PC 1600 ASDS400R16PC
VS-SD400N20PC 2000 ASDS400N20PC
VS-SD400R20PC 2000 ASDS400R20PC
VS-SD400N24PC 2400 ASDS400N24PC
VS-SD400R24PC 2400 ASDS400R24PC
VS-SD500N/R
VS-SD500N36PC 475 (55) 3600 7500 281 0.97 0.72 150 0.008 454 B-8 ASDS500N36PC
VS-SD500R36PC 3600 ASDS500R36PC
VS-SD600N/R
VS-SD600N04PC 600 (92) 400 13000 845 0.87 0.31 180 0.008 454 B-8 ASDS600N04PC
VS-SD600R04PC 400 ASDS600R04PC
VS-SD600N08PC 800 ASDS600N08PC
VS-SD600R08PC 800 ASDS600R08PC
VS-SD600N12PC 1200 ASDS600N12PC
VS-SD600R12PC 1200 ASDS600R12PC
VS-SD600N16PC 1600 ASDS600N16PC
VS-SD600N16M24C 1600 ASDS600N16M24C
VS-SD600R16PC 1600 ASDS600R16PC
VS-SD600N20PC 2000 ASDS600N20PC
VS-SD600R20PC 2000 ASDS600R20PC
VS-SD600N22PC 2200 ASDS600N22PC
VS-SD600N28PC 2800 ASDS600N28PC
VS-SD600R28PC 2800 ASDS600R28PC
VS-SD600N32PC 3200 ASDS600N32PC
VS-SD600R32PC 3200 ASDS600R32PC

Guía de numeración de piezas para diodos de recuperación estándar:

AS DS 30 0 R 25 P C
AS – brand AS ENERGITM
DS – Grupo de productos: Espárrago de diodo.
30 – Número de pieza esencial.
0 – Recuperación estándar.
R – N = clavija polaridad normal (cátodo hacia la clavija)
R = polaridad inversa del espárrago (ánodo al espárrago).
25 – Código de tensión x 100 = VRRM.
P – Base de espárragos DO-9 (DO-205AB) 3/4"-16UNF-2A.
C – Carcasa de cerámica.

Semiconductores de Alta Potencia AS ENERGITM

Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y tensiones de hasta 9000V, así como disipadores de calor por aire y agua para ellos.
Puedes adquirir dispositivos semiconductores en cualquier volumen, y al pedir grandes lotes, el precio será más bajo. Hemos ganado la confianza de nuestros clientes y suministramos productos en todo el mundo.

Para consultas sobre la adquisición de Tiristores de Potencia, Diodos, Módulos, envía una solicitud por correo electrónico a:

[email protected]

Y te enviaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofrecemos un precio individual!

Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

Galería de fotos

La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.

Ver más fotos

youtubeVídeo: Diodos rectificadores de potencia tipo espárrago

Recomendaciones de instalación para diodos rectificadores de potencia de tipo espárrago:

Montaje de un diodo con un disipador térmico

La fiabilidad de la transferencia de calor y del contacto eléctrico entre las superficies de acoplamiento del diodo y el disipador a lo largo de todo el rango de temperaturas se garantiza mediante un par de apriete adecuado.

Antes del montaje, se debe realizar una inspección visual (1) de las superficies de contacto para detectar posibles daños mecánicos y limpiar (2) con un paño empapado en alcohol (tolueno, gasolina, acetona).

Para mejorar los parámetros de transferencia térmica, se recomienda aplicar (3) una capa fina de pasta térmica de silicona antes del montaje, aunque no es una condición obligatoria para la instalación.

Después de la instalación, los elementos de sujeción (tuercas y arandelas) deben protegerse adicionalmente contra la corrosión.

Consejos y recomendaciones para los diodos de potencia:

Los diodos de potencia no deben funcionar durante largos períodos de tiempo al límite máximo de todos sus parámetros. En este caso, el factor de seguridad se determina según el grado de fiabilidad requerido para el dispositivo.

El diodo de potencia averiado debe reemplazarse por uno que coincida con los parámetros del original.

Se debe asegurar una refrigeración adicional si se trabaja en un entorno con temperatura ambiente elevada.

Se recomienda la limpieza periódica de los diodos de potencia y los disipadores para eliminar el polvo y la suciedad, y así garantizar una adecuada disipación del calor.

Para igualar las corrientes entre los diodos de potencia conectados en paralelo, deben utilizarse divisores inductivos de corriente (a menudo hilos toroidales enrollados). Los métodos de conexión más comunes son: circuito cerrado, circuito con bobina común o a través del propio diodo de potencia. La eficacia de los divisores de corriente en estos casos depende de la sección transversal del hilo magnético.

Para evitar el desequilibrio de tensión al conectar diodos de potencia en serie, se utilizan resistencias de derivación conectadas en paralelo a cada diodo. La igualación de la tensión en condiciones transitorias se logra conectando condensadores en paralelo con cada diodo.

Dispositivo bajo tensión

Está estrictamente prohibido tocar los diodos de potencia bajo alta tensión durante su funcionamiento.
