Pavlo GorkunInversores Tiristores Kubara Lamina Sustitución
Tiristores inversores, también conocidos como Tiristor SCR (Rectificador Controlado de Silicio), versión de espárrago y disco, son tiristores de propósito general, que regulan y convierten corrientes de CC y CA hasta 1000A en circuitos con voltajes hasta 1800V (depende del tipo de tiristor).
Tiristores A-TSP, A-TDP AS ENERGITM son un reemplazo, análogo, alternativa para los tiristores inversores Kubara Lamina.
"Disipadores de aire serie O para dispositivos de disco", "Disipador de aire serie SF", "Disipador de agua serie SS" para la refrigeración de tiristores también están disponibles para pedido.
Guía de numeración de piezas para tiristores inversores
Video: Reseñas de tiristores de disco de alta potencia Los tiristores inversores pueden usarse para conectar una fuente de energía almacenada, como un condensador, a una carga, o para derivar y proteger la carga en el caso de un circuito crowbar. En estas aplicaciones de potencia pulsada, donde la velocidad de aumento de corriente es muy rápida, el interruptor de potencia pulsada actúa como un interruptor de cierre y los tiristores de control de fase ordinarios (SCR) probablemente fallen debido al alto di/dt que experimentan.
Los tiristores AS ENERGITM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VDRM/VRRM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes de 100 a 9000 V y amperajes de 10 a 15000 A, alta resistencia a ciclos térmicos y eléctricos, refrigeración natural o forzada por aire.
Nuestra empresa proporciona una garantía de calidad para los tiristores de 2 años desde la fecha de compra. Al suministrar tiristores, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los tiristores inversores depende de la clase de voltaje, cantidad, términos de entrega, fabricante, país de origen y forma de pago.
Especificaciones generales de los tiristores Inverter Kubara Lamina y Recambios
| Tipo | IT(AV) (TC) |
VDRM VRRM |
ITSM | I2t | VT0 | rT | tq | RthJC | Tvj max | Peso | Paquete | Sustitución AS ENERGITM |
Ficha de datos |
| A | V | kA | kA2·s | V | mΩ | µs | °C/W | ºC | g | ||||
| Tiristores Tipo espárrago | |||||||||||||
| P71-225-12 | 225 (80) | 1200 | 6.1 | 186 | - | - | 25 | 0.1 | 125 | 500 | 8 | A-TSP71-225-12 |  |
| P71-225-16 | 225 (80) | 1600 | 6.1 | 186 | - | - | 25 | 0.1 | 125 | 500 | 8 | A-TSP71-225-16 | |
| P71-300-06 | 300 (75) | 600 | 7.4 | 274 | - | - | 20 | 0.1 | 125 | 500 | 8 | A-TSP71-300-06 | |
| P71-300-08 | 300 (75) | 800 | 7.4 | 274 | - | - | 20 | 0.1 | 125 | 500 | 8 | A-TSP71-300-08 | |
| P71-300-12 | 300 (75) | 1200 | 7.4 | 274 | - | - | 20 | 0.1 | 125 | 500 | 8 | A-TSP71-300-12 | |
| P71-300-14 | 300 (75) | 1400 | 7.4 | 274 | - | - | 20 | 0.1 | 125 | 500 | 8 | A-TSP71-300-14 | |
| Tiristores Tipo Disco | |||||||||||||
| P73-500-08 | 500 (70) | 800 | 8 | 320 | - | - | 20 | 0.06 | 125 | 280 | 14 | A-TDP73-500-08 | |
| P73-500-10 | 500 (70) | 1000 | 8 | 320 | - | - | 20 | 0.06 | 125 | 280 | 14 | A-TDP73-500-10 | |
| P73-500-12 | 500 (70) | 1200 | 8 | 320 | - | - | 20 | 0.06 | 125 | 280 | 14 | A-TDP73-500-12 | |
| P75-600-14 | 600 (55) | 1400 | 7 | 245 | 1.37 | 0.62 | 32 | 0.04 | 125 | 85 | 13 | A-TDP75-600-14 | |
| P75-600-16 | 600 (55) | 1600 | 7 | 245 | 1.37 | 0.62 | 32 | 0.04 | 125 | 85 | 13 | A-TDP75-600-16 | |
| P75-700-08 | 700 (55) | 800 | 9.2 | 423 | 1.14 | 0.475 | 25 | 0.04 | 125 | 85 | 13 | A-TDP75-700-08 | |
| P75-700-10 | 700 (55) | 1000 | 9.2 | 423 | 1.14 | 0.475 | 25 | 0.04 | 125 | 85 | 13 | A-TDP75-700-10 | |
| P75-700-12 | 700 (55) | 1200 | 9.2 | 423 | 1.14 | 0.475 | 25 | 0.04 | 125 | 85 | 13 | A-TDP75-700-12 | |
| P83-500-16 | 500 (80) | 1600 | 8 | 320 | 1.35 | 0.65 | 40 | 0.037 | 125 | 280 | 14 | A-TDP83-500-16 | |
| P83-600-08 | 600 (75) | 800 | 9.6 | 460 | 1.2 | 0.52 | 20 | 0.037 | 125 | 280 | 14 | A-TDP83-600-08 | |
| P83-600-10 | 600 (75) | 1000 | 9.6 | 460 | 1.2 | 0.52 | 20 | 0.037 | 125 | 280 | 14 | A-TDP83-600-10 | |
| P83-600-12 | 600 (75) | 1200 | 9.6 | 460 | 1.2 | 0.52 | 20 | 0.037 | 125 | 280 | 14 | A-TDP83-600-12 | |
| P83-600-14 | 600 (75) | 1400 | 9.6 | 460 | 1.2 | 0.52 | 32 | 0.037 | 125 | 280 | 14 | A-TDP83-600-14 | |
| P95-900-16 | 900 (75) | 1600 | 15 | 1125 | 1.37 | 0.37 | 63 | 0.023 | 125 | 480 | 15 | A-TDP95-900-16 | |
| P95-900-18 | 900 (75) | 1800 | 15 | 1125 | 1.37 | 0.37 | 63 | 0.023 | 125 | 480 | 15 | A-TDP95-900-18 | |
| P95-1000-08 | 1000 (75) | 800 | 15 | 1125 | 1.33 | 0.27 | 20 | 0.023 | 125 | 480 | 15 | A-TDP95-1000-08 | |
| P95-1000-10 | 1000 (75) | 1000 | 15 | 1125 | 1.33 | 0.27 | 20 | 0.023 | 125 | 480 | 15 | A-TDP95-1000-10 | |
| P95-1000-12 | 1000 (75) | 1200 | 15 | 1125 | 1.33 | 0.27 | 20 | 0.023 | 125 | 480 | 15 | A-TDP95-1000-12 | |
| P95-1000-14 | 1000 (75) | 1400 | 15 | 1125 | 1.33 | 0.27 | 20 | 0.023 | 125 | 480 | 15 | A-TDP95-1000-14 | |
Guía de numeración de piezas para tiristores inversores:
| A | – | TDP | 8 | 3 | – | 600 | – | 08 |
| A | – |  AS ENERGITM |
| TDP | – | Grupo de productos: Tiristor inversor (tipo disco). |
| 8 | – | Código de tamaño del elemento. |
| 3 | – | Código del tipo de carcasa: 1 – base roscada, carcasa cerámica 2 – base roscada, carcasa de vidrio-metal 3,5 – cerámica, tipo disco (hockey puck) 4 – base plana, carcasa cerámica 6 – base plana, carcasa de vidrio-metal |
| 600 | – | Corriente media en estado abierto IT(AV), Amp. |
| 08 | – | Clase de tensión VRRM / 100. |
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y tensiones de hasta 9000V, así como disipadores de calor por aire y agua para ellos.
Puedes comprar dispositivos semiconductores en cualquier cantidad, y al pedir grandes lotes, el precio será más bajo. Hemos ganado la confianza de nuestros clientes y suministramos productos a todo el mundo.
Para consultas sobre la adquisición de tiristores de potencia, diodos y módulos, envía una solicitud por correo electrónico a:
Y te proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofrecemos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos

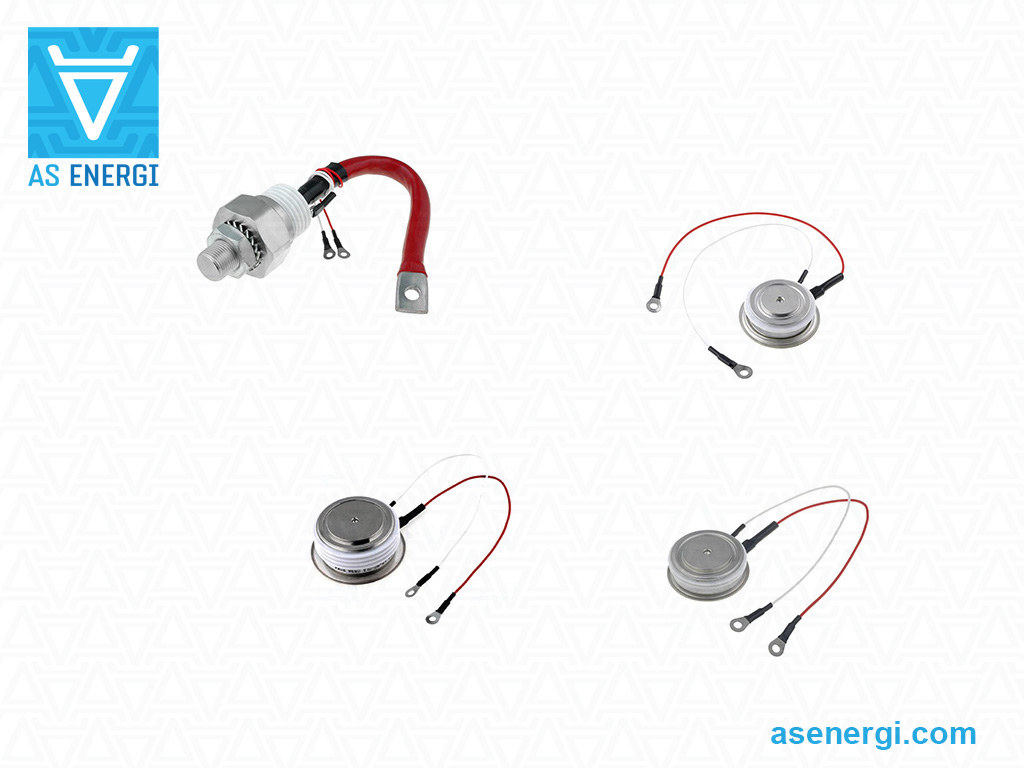

La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.

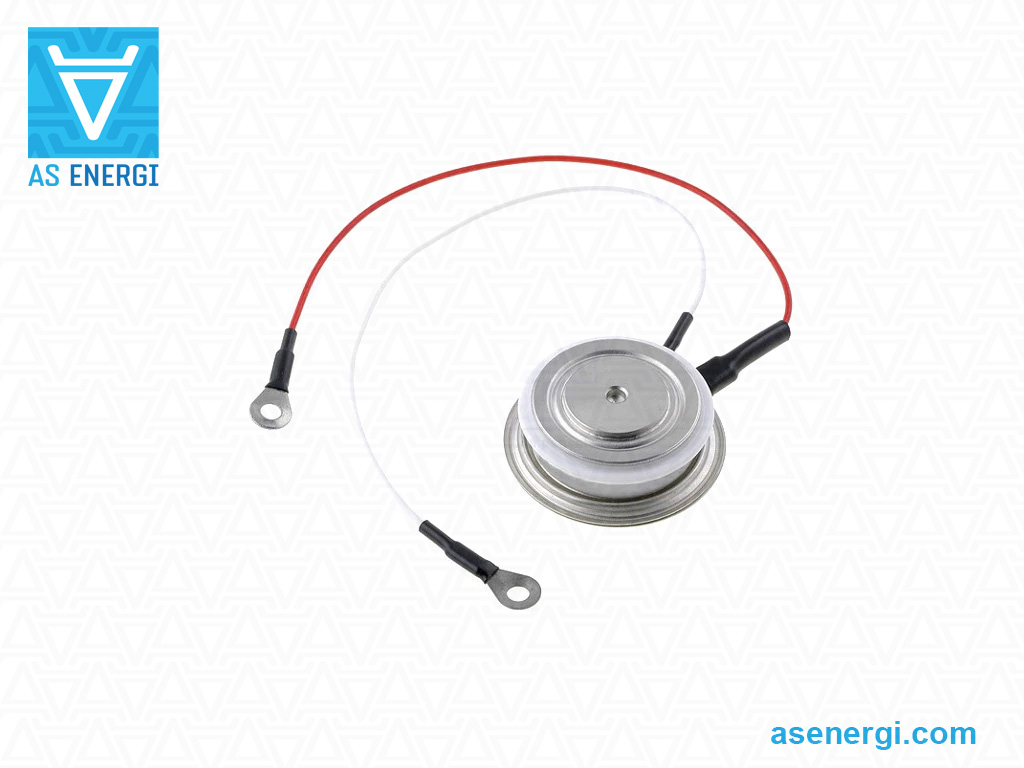

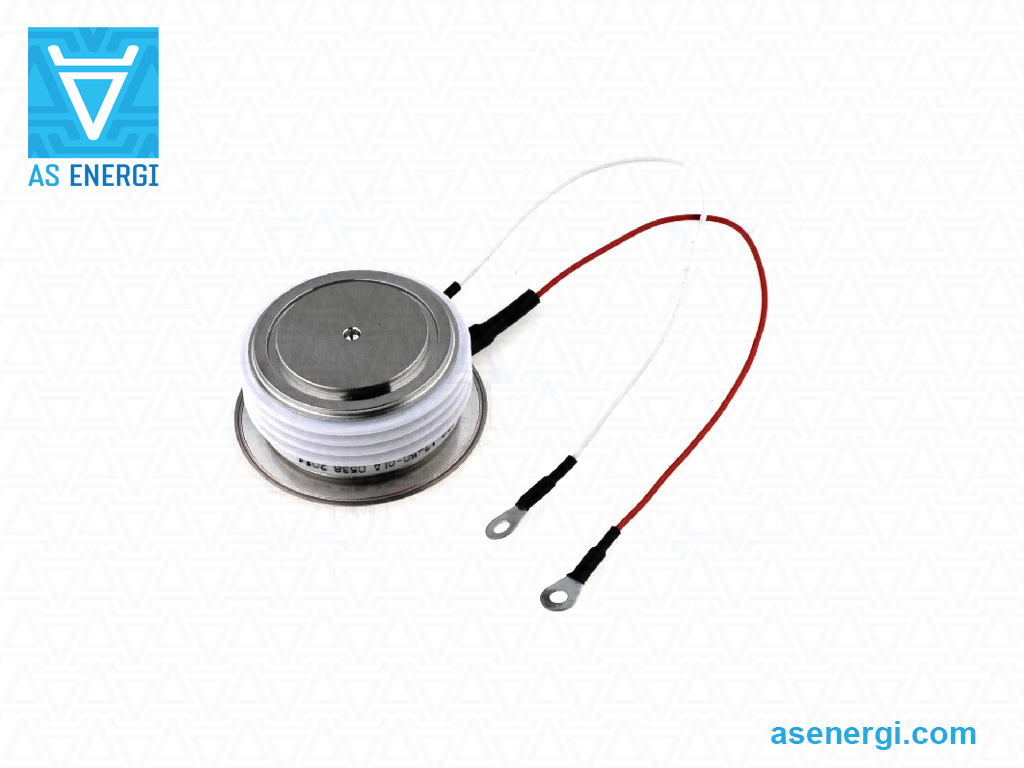

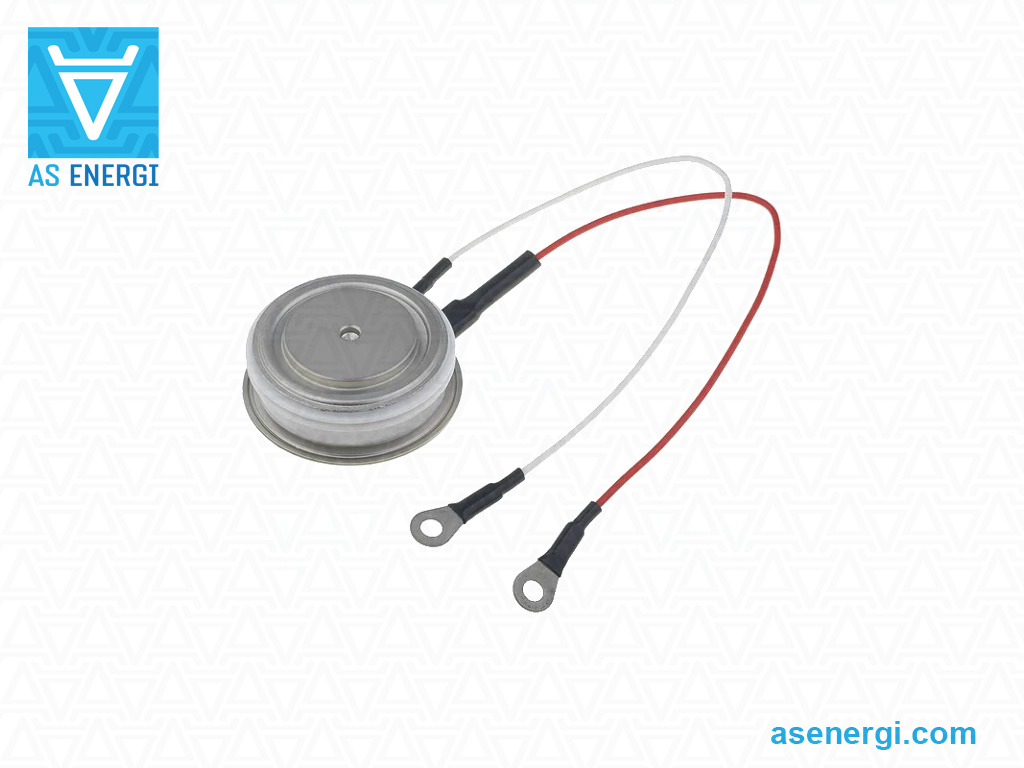

Foto de tiristores de disco de alta potencia:
Recomendaciones de instalación para tiristores de potencia:
La fiabilidad de la transferencia de calor y del contacto eléctrico entre las superficies de acoplamiento del tiristor y el disipador en todo el rango de temperaturas se garantiza mediante un par de apriete adecuado (fuerza de sujeción).
Antes del montaje, se debe realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiar (2) con un paño empapado en alcohol (tolueno, gasolina, acetona).
Tras la inspección, fija los contactos de corriente (terminales), instala un pasador para fijar la alineación de la estructura.
Para mejorar los parámetros de transferencia térmica, se recomienda aplicar (3) una capa fina de pasta térmica de silicona antes del montaje, aunque no es un requisito obligatorio para la instalación.
Instala el tiristor (3), la segunda parte del disipador, el aislante de fibra de vidrio y la arandela de empuje.
Rosca la traviesa (4) y aprieta las tuercas de manera uniforme. Asegúrate de que no haya desalineación y que las superficies de contacto estén niveladas.
Cuando las piezas estén suficientemente sujetas pero aún móviles, se recomienda colocar el disipador sobre una superficie plana y comprobar la tolerancia de paralelismo del plano adyacente general de las superficies (5).
Aprieta cada tuerca por turno (aproximadamente un cuarto de vuelta) hasta el tope (6). La cantidad de flexión de la traviesa determina si la fuerza de sujeción alcanzada corresponde a la requerida.
Después de la instalación, los elementos de sujeción (tuercas y arandelas) deben protegerse adicionalmente contra la corrosión.
Consejos y recomendaciones para tiristores de potencia:
Los tiristores de potencia no deben funcionar durante períodos prolongados en su carga límite para todos los parámetros. En este caso, el factor de seguridad lo determina el grado de fiabilidad requerido del dispositivo.
Reemplaza un tiristor de potencia averiado por otro que coincida con los parámetros del que se sustituye.
Debe proporcionarse una refrigeración adicional cuando se opere en un entorno con temperatura ambiente elevada.
Se recomienda la limpieza periódica de los tiristores de potencia y los disipadores de calor para eliminar el polvo y los contaminantes y garantizar una correcta disipación térmica.
Se deben utilizar divisores de corriente inductivos (a menudo alambre toroidal trenzado) para igualar las corrientes entre los tiristores de potencia conectados en paralelo. Los métodos de conexión más comunes son circuito cerrado, circuito con bobina común o tiristor de potencia. La eficacia de los divisores de corriente en este caso está determinada por la sección transversal del alambre magnético.
La prevención del desequilibrio de voltaje cuando los tiristores de potencia están conectados en serie se logra mediante el uso de resistencias de derivación conectadas en paralelo con cada tiristor. La igualación del voltaje en condiciones transitorias se proporciona conectando condensadores en paralelo con cada tiristor.
Está estrictamente prohibido tocar los tiristores de potencia bajo alto voltaje durante su funcionamiento.
