Tiristores de potencia rápida 200A - 2000A, paquete de disco

Tiristores de conmutación rápida de disco

Thyristor rápido (TF) AS ENERGI^TM en diseño de disco es un dispositivo semiconductor tipo pack de presión para conmutación rápida. Los thyristores rápidos cumplen con requisitos como una mayor resistencia a di/dt, bajas pérdidas de conmutación, y tiempos de encendido y apagado cortos. Regulan y convierten corrientes de CC y CA hasta 2000A en un rango de frecuencias de hasta 10kHz en circuitos con voltajes hasta 3600V (dependiendo de la serie).

Las series de thyristores rápidos de potencia en disco TF tienen los siguientes tipos (corriente): 200 A, 250 A, 320 A, 400 A, 500 A, 630 A, 800 A, 1000 A, 1600 A, 2000 Amperios.

Series de thyristores rápidos de alta potencia en disco

Guía de numeración de piezas para thyristores rápidos de potencia en disco

Pasaporte técnico para thyristores rápidos de potencia en disco

Recomendaciones de instalación para thyristores de potencia

Los thyristores rápidos son dispositivos con valores reducidos de t_q, t_rr, Q_rr, ERQ diseñados para operar en modos de frecuencias más altas. Los parámetros del thyristor de V_TM, t_q, Q_rr están interrelacionados, por lo que una disminución de los valores de t_q y Q_rr lleva a un aumento de V_TM. Los thyristores rápidos se caracterizan por un tiempo de apagado muy bajo, lo que los diferencia de los modelos estándar. Se utilizan en soldadura, calefacción y fusión por inducción, transporte eléctrico, accionamientos de corriente alterna, UPS y otros sistemas que requieren tiempos de encendido y apagado cortos. Los thyristores tienen una carcasa cerámica sellada de estándar industrial que aísla la parte funcional y el elemento semiconductor de los impactos mecánicos y del entorno.

La polaridad del thyristor está determinada por el icono en la carcasa. En esta página se encuentran los diagramas esquemáticos y los circuitos de thyristores rápidos con ánodo, cátodo y electrodo de control (puerta). Las especificaciones técnicas, la guía de numeración de piezas, la polaridad, las dimensiones y los refrigeradores recomendados para los thyristores se enumeran a continuación.

Se utilizan disipadores de aire y agua para enfriar los thyristores. Para mantener las pérdidas eléctricas al mínimo y la disipación de calor al máximo, debe proporcionarse el par necesario durante el montaje, la llamada fuerza de compresión F_m. La correspondencia de la fuerza de sujeción lograda con la requerida se determina por la deflexión de la viga. Para una mejor disipación de calor del thyristor discreto durante el montaje, se utiliza pasta conductora de calor, lo cual no es un requisito previo para la instalación.

Los thyristores rápidos tienen una carcasa sellada que aísla la parte funcional y el elemento semiconductor de los impactos mecánicos y del entorno. Este thyristor rápido tiene una carcasa de disco con contactos a presión.

Los thyristores rápidos de AS Energi Global LLC tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de V_DRM/V_RRM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes de 300 a 3600 V y corrientes de 200 a 2000 A, alta resistencia a los ciclos térmicos y eléctricos, refrigeración por aire natural o forzada.

Nuestra empresa ofrece una garantía de calidad para los thyristores de 2 años desde la fecha de compra. Al suministrar thyristores, si es necesario, proporcionamos la declaración de calidad y el certificado de conformidad.

Seguir leyendo

El precio final de los tiristores rápidos depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.

Si tiene preguntas sobre la adquisición de tiristores y diodos de alta potencia, envíe un correo electrónico a:

[email protected]

Y le proporcionaremos una oferta comercial para la entrega.
Para un gran número, ¡¡¡le facilitaremos un precio individual!!!

Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

Galería de fotos

La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGI^TM, así como ejemplos de informes de prueba.

Ver más fotos

Serie de tiristores Disc Fast:

TF133...TF933

TF143...TF943

TF153...TF953

TF173, TF273

Tiristores rápidos TF133...TF933 (200A – 500A)

Tipo	I_T(AV) (T_case°C)	V_DRM V_RRM	I_TSM	I²t	dv/dt	di/dt	t_q	T_{vj max}	R_th(j-c)	F_m ±10%	W	Paquete	Dimensiones ØDxØdxH	Ficha técnica
Tipo	A	V	kA	kA²·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g	Paquete	mm	PDF
200 A
TF233-200	200 (102)	1000-1500	4.5	100	200-2500	1600	6.3-12.5	125	0.04	10	110	T.B2	42x25x14
TF433-200	200 (102)	1000-1500	4.5	100	200-2500	1600	6.3-12.5	125	0.04	10	180	PT32 (T.B3)	54x32x20
250 A
TF133-250	250 (94)	1600-2400	5.0	120	200-2500	1600	20-40	125	0.04	10	110	PT31-1 (T.B2)	48x27x15
TF233-250	250 (97)	1000-1500	5.4	140	200-2500	1600	8-16	125	0.04	10	110	T.B2	42x25x14
TF333-250	250 (86)	1600-2400	5.0	120	200-2500	1600	20-40	125	0.05	10	180 100	T.B3 PT31	54x32x20 47x27x15
TF433-250	250 (97)	1000-1500	5.4	140	200-2500	1600	8-16	125	0.04	10	180	PT32 (T.B3)	54x32x20
TF833-250	250 (94)	3000	5.7	162	1000	1000	50-125	125	0.04	10	180	PT32 (T.B3)	54x32x20
TF933-250	250 (92)	3000-3600	5.4	140	200-1000	1000	63-80	125	0.04	10	180	PT32 (T.B3)	54x32x20
320 A
TF133-320	320 (85)	1600-2400	6.0	320	200-1000	1600	25-50	125	0.04	10	110	PT31-1 (T.B2)	48x27x15
TF233-320	320 (90)	1000-1500	5.5	150	200-2500	1600	10-20	125	0.04	10	110	T.B2	42x25x14
TF333-320	320 (85)	1600-2400	6.0	170	200-1000	1600	25-40	125	0.05	10	180	T.B3	54x32x20
TF433-320	320 (90)	1000-1500	5.5	150	200-2500	1600	10-20	125	0.04	10	180	PT32 (T.B3)	54x32x20
400 A
TF133-400	400 (85)	1600-2400	6.6	210	200-1000	1600	50-63	125	0.04	10	110	PT31-1 (T.B2)	48x27x15
TF233-400	400 (85)	400-1400	6.5	200	200-1000	800	20-50	125	0.04	10	180	PT32	54x32x20
TF333-400	371 (85)	1400-2400	6.6	200	200-2500	1600	50-63	125	0.05	10	180 100	T.B3 PT31	54x32x20 47x27x15
500 A
TF333-500	500 (95)	300-1400	7.5	280	500-1000	500	32	125	0.035	10	100	PT31	47x27x15

Tiristor rápidos TF143...TF943 (400A – 630A)

Tipo	I_T(AV) (T_case°C)	V_DRM V_RRM	I_TSM	I²t	dv/dt	di/dt	t_q	T_{vj max}	R_th(j-c)	F_m ±10%	W	Paquete	Dimensiones ØDxØdxH	Ficha técnica
Tipo	A	V	kA	kA²·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g	Paquete	mm	PDF
400 A
TF143-400	400 (88)	1400-2200	8.0	320	200-1000	2000	25-50	125	0.034	15	240	PT42	60x38x20
TF243-400	400 (94)	1000-1500	9.5	450	200-2500	2000	10-20	125	0.03	15	180	PT41	57x35x14
TF943-400	400 (85)	3000-3600	7.5	600	200-1000	2000	50-63	125	0.034	15	240	T.C2	60x38x20
500 A
TF143-500	500 (85)	1400-2200	9.0	400	200-1000	2000	32-63	125	0.034	15	240	PT42	60x38x20
TF243-500	500 (91)	1000-1500	11.0	600	200-2500	2000	12.5-25	125	0.03	15	180	PT41	57x35x14
TF343-500	550 (85)	500-1100	9.0	800	500-1000	500	25	125	0.028	15	180	PT41	57x35x14
630 A
TF143-630	630 (80)	1400-2200	10.0	500	200-1000	2000	32-63	125	0.034	15	240	PT42	60x38x20
TF243-630	630 (84)	1000-1500	11.5	660	200-2500	200	16-32	125	0.03	15	180	PT41	57x35x14
TF343-630	630 (90)	400-1400	10.5	820	500-1000	500	32	125	0.028	15	180	PT41	57x35x14

Tiristor rápidos TF153...TF953 (630A – 1000A)

Tipo	I_T(AV) (T_case°C)	V_DRM V_RRM	I_TSM	I²t	dv/dt	di/dt	t_q	T_{vj max}	R_th(j-c)	F_m ±10%	W	Paquete	Dimensiones ØDxØdxH	Ficha técnica
Tipo	A	V	kA	kA²·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g	Paquete	mm	PDF
630 A
TF153-630	630 (85)	1400-2200	16.0	1200	200-1000	2000	20-40	125	0.021	26	550	PT53	75x51x26
TF253-630	630 (85)	800-1600	6.0	1600	200-1000	800	25-50	125	0.021	26	550	PT53	75x51x26
TF453-630	630 (94)	1400-2200	20.0	2000	200-2500	2000	20-40	125	0.021	26	550	T.D2	75x51x26
TF953-630	630 (90)	3000-3600	17.0	2400	200-2500	2000	50-63	125	0.021	26	550	T.D2	75x51x26
800 A
TF153-800	800 (85)	1400-2200	17.0	1445	200-1000	2000	20-50	125	0.021	26	550	PT53	75x51x26
TF253-800	800 (85)	800-1600	8.0	1900	200-1000	800	25-50	125	0.021	26	550	PT53	75x51x26
TF453-800	800 (86)	1400-2200	21.0	2200	200-2500	2000	20-40	125	0.021	26	550	T.D2	75x51x26

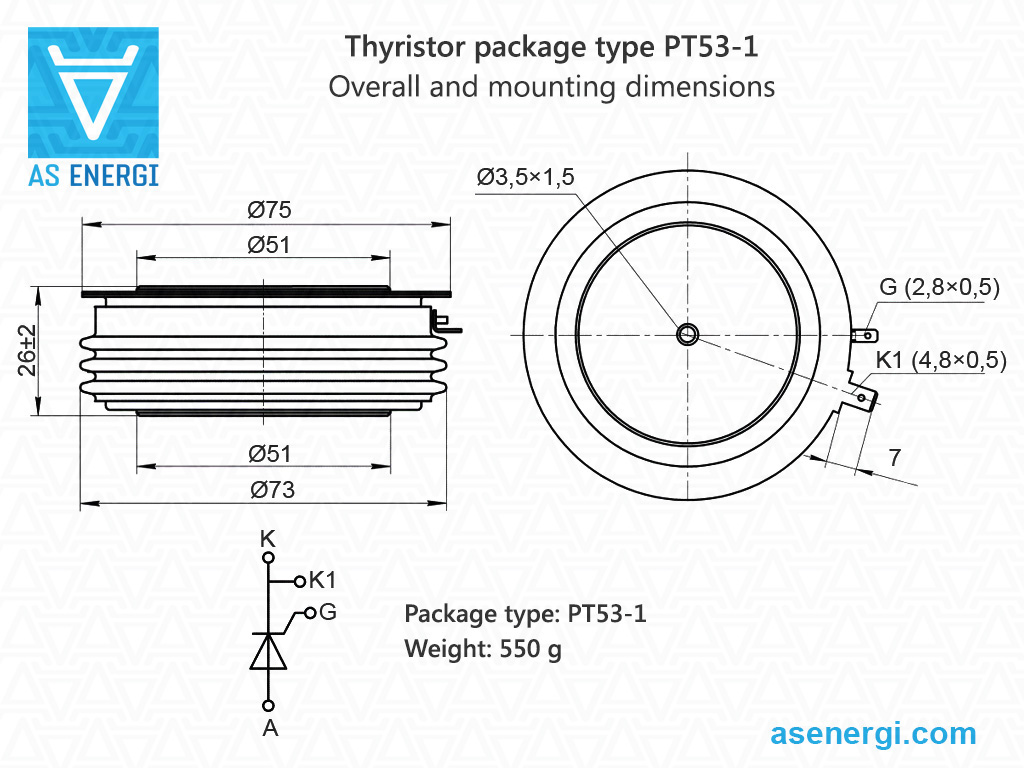

TF553-800	800 (85)	1400-2400	15.0	2630	1000	630	25-63	125	0.021	26	550	PT53-1	75x51x26
1000 A
TF153-1000	1000 (75)	1400-2200	18.0	1620	200-1000	2000	20-50	125	0.021	26	550	PT53	75x51x26
TF253-1000	1000 (85)	800-1400	10.0	2100	200-1000	800	25-50	125	0.021	26	550	PT53	75x51x26
TF453-1000	1000 (79)	1400-2200	22.0	2400	200-2500	2000	20-40	125	0.021	26	550	T.D2	75x51x26

Tiristor rápidos TF173, TF273 (1600A, 2000A)

Tipo	I_T(AV) (T_case°C)	V_DRM V_RRM	I_TSM	I²t	dv/dt	di/dt	t_q	T_{vj max}	R_th(j-c)	F_m ±10%	W	Paquete	Dimensiones ØDxØdxH	Ficha técnica
Tipo	A	V	kA	kA²·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g	Paquete	mm	PDF
1600 A
TF173-1600	1600 (95)	1600-2800	37.0	6800	200-1000	2500	50-63	125	0.008	45	1200	PT73	112x75x26
TF173-2000	2000 (90)	2000-2500	40.0	8000	200-1000	2500	40-63	125	0.008	45	1200	PT73	112x75x26
2000 A
TF273-2000	2000 (76)	1400-2400	40.0	9300	500-1000	1000	50	125	0.011	45	1200	PT73	112x75x26

Guía de numeración de piezas para Tiristor rápidos:

953

–

630

–

Tiristor rápido,

AS ENERGI^TM

953

–

Tipo tiristor (tipo disco).

630

–

Corriente media en estado abierto I_T(AV), Amp.

–

Clase de tensión V_RRM / 100 (Tensión nominal - 3200 V).

–

Parámetro de la velocidad crítica de aumento de la tensión fuera de estado (dV_D/dt)_crit:

Codificación alfanumérica	0	P3	E3	A3	P2	K2	Е2	A2	T1	P1	M1
Codificación digital	0	1	2	3	4	5	6	7	8	–	9
Valor, V/µs	no normalizado	20	50	100	200	320	500	1000	1600	2000	2500

–

Parámetro del tiempo de desconexión t_q:

Codificación alfanumérica	0	C3	E3	H3	K3	M3	P3	T3	X3	A4	B4	C4	E4
Codificación digital	0	1	2	3	4	5	6	7	8	–	9	–	–
Valor, µs	no normalizado	63	50	40	32	25	20	16	12.5	10	8	6.3	5

–

Parámetro del tiempo de conexión t_gt:

Codificación alfanumérica	0	T3	A4	B4	C4	H4	K4	M4	P4	T4	X4	A5	C5
Codificación digital	0	–	–	–	–	1	2	3	4	5	6	7	8
Valor, µs	no normalizado	16	10	8	6.3	4	3.2	2.5	2.0	1.6	1.25	1.0	0.63

Nota: Identificación de grupos de parámetros dinámicos para Tiristor rápidos (TF)

Pasaporte técnico para Tiristor rápidos (muestra):

Cuando suministramos tiristores, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.

Semiconductores de Alta Potencia AS ENERGI^TM

Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, y disipadores de calor de aire y agua para ellos. Puede comprar semiconductores en cualquier volumen, y al realizar pedidos de grandes cantidades, el precio será más bajo.
Hemos ganado la confianza de nuestros clientes y suministramos productos en todo el mundo.

Para comprar tiristores, diodos y módulos de alta potencia, envíe una solicitud por correo electrónico a:

[email protected]

Y le proporcionaremos una oferta comercial para la entrega.

Foto de tiristores rápidos (tableta):

Recomendaciones de instalación para Tiristor rápidos:

Montaje del disco Tiristor rápido con disipador térmico

La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de acoplamiento del tiristor y el disipador de calor en todo el rango de temperaturas se garantiza mediante el par de apriete adecuado (Fuerza de sujeción).

Antes del montaje, debe realizar una inspección visual (1) de las superficies de contacto para detectar posibles daños mecánicos y limpiar (2), utilizando alcohol (tolueno, gasolina, acetona).

Tras la inspección, fije los contactos de corriente (cables) y instale un pasador para alinear la estructura.

Para mejorar los parámetros de transferencia de calor, se recomienda lubricar (3) con una capa fina de pasta térmica conductora de silicona antes del montaje, aunque no es una condición obligatoria para la instalación.

Instale el tiristor (3), la segunda parte del disipador de calor, el aislante de fibra de vidrio y la arandela de presión.

Enrosque el travesaño (4) y ajuste las tuercas de manera uniforme. Asegúrese de que no haya desalineaciones y que las superficies de contacto estén niveladas.

Cuando las piezas estén suficientemente apretadas pero aún móviles, recomendamos colocar el disipador de calor sobre una superficie plana y verificar la tolerancia de paralelismo del plano adyacente general de las superficies (5).

Aprete cada tuerca de forma alternada (aproximadamente un cuarto de vuelta) hasta el tope (6). La cantidad de deflexión del travesaño determina si la Fuerza de sujeción alcanzada corresponde a la requerida.

Después del montaje, los elementos de fijación (tuercas y arandelas) deben asegurarse adicionalmente contra la corrosión.

Consejos y recomendaciones para tiristores de potencia:

Los tiristores de potencia no deben operar durante largos períodos de tiempo en su carga límite para todos los parámetros. En este caso, el Factor de seguridad está determinado por el grado de fiabilidad requerido del dispositivo.

Reemplace un tiristor de potencia defectuoso con uno que coincida con los parámetros del tiristor que se reemplaza.

Se debe proporcionar una superenfriamiento al operar en un entorno con una temperatura ambiente elevada.

Se recomienda la limpieza periódica de los tiristores de potencia y los disipadores de calor para eliminar el polvo y los contaminantes y garantizar una adecuada disipación de calor.

Para igualar las corrientes entre tiristores de potencia conectados en paralelo, se deben usar divisores de corriente inductivos (a menudo alambres toroidales retorcidos). Los métodos de conexión más populares son el circuito cerrado, el circuito de bobina común o el tiristor de potencia. La eficiencia de los divisores de corriente en este caso está determinada por la sección transversal del alambre magnético.

La prevención del desequilibrio de voltaje cuando los tiristores de potencia están conectados en serie se logra mediante el uso de resistencias de derivación conectadas en paralelo con cada tiristor. La igualación de voltaje en condiciones transitorias se proporciona conectando condensadores en paralelo a cada tiristor.

Está estrictamente prohibido tocar los tiristores de potencia bajo alta tensión durante su operación.

¿Por qué elegir AS ENERGI^TM?

Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
Marca europea - calidad 100%, precio favorable, plazos de producción cortos
Más de 20 años de experiencia en la industria de semiconductores
Clientes de más de 50 países confían en nosotros
20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
Producimos análogos de productos de otros fabricantes
Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años

Garantía de calidad

Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.

Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.

Geografía de la asociación

AS ENERGI^TM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.

Logística y entrega

Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.

AS ENERGI^TM Fabricación de semiconductores

Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.

Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
