Pavlo GorkunTiristores de control de fase Número de pieza OLD Infineon Sustitución
Los tiristores de control de fase de potencia, también conocidos como Thyristor SCR (Rectificador Controlado de Silicio), en diseño de disco, son tiristores de tipo press-pack de uso general, que regulan y convierten corrientes de CC y CA de hasta 3400A en circuitos con voltajes de hasta 5200V (según el tipo de tiristor).
Los tiristores ATD AS ENERGITM son un reemplazo, análogo y alternativa para los tiristores press-pack con activación eléctrica de Infineon Technologies.
"Disipadores de calor O series con enfriamiento por aire para dispositivos de disco", "Disipador de calor SF series con enfriamiento por aire", "Disipador de calor SS series con enfriamiento por agua" para la refrigeración de tiristores también están disponibles para su pedido.
Guía de numeración de piezas para tiristores de control de fase
Video: Reseñas de tiristores de disco de alta potencia Número de pieza OLD es una línea de tiristores que han sido descontinuados y ya no se producen. AS ENERGITM ofrece análogos para los tiristores Número de pieza OLD de Infineon.
Características: diseñados para aplicaciones industriales de alta potencia y transmisión de energía; optimizados para una baja caída de tensión en estado de conducción; valores coincidentes de Qrr y VT disponibles para conexiones en serie y/o en paralelo.
El tiristor tiene una carcasa cerámica de estándar industrial, lo que facilita la integración del dispositivo en equipos existentes. Este tiristor tiene una carcasa de disco con contactos de presión. La polaridad del tiristor está determinada por el icono en la carcasa. A continuación, se enumeran las especificaciones técnicas, la guía de numeración de piezas y las hojas de datos de los tiristores.
Los tiristores AS ENERGITM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VDRM/VRRM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes de 100 a 9000 V y amperajes de 100 a 15000 A, alta resistencia a ciclos térmicos y eléctricos, refrigeración natural o forzada por aire.
Nuestra empresa ofrece una garantía de calidad para los tiristores de 2 años a partir de la fecha de compra. En el suministro de tiristores, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los tiristores de control de fase depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los tiristores de control de fase Número de pieza OLD Infineon y sustitutos
| Tipo | IT(AV) | VDRM
VRRM |
ITSM | I2t | VT0 | rT | Tvj max | Rth(j-c) | Dimensiones | Sustitución AS ENERGITM |
Ficha de datos |
| A | V | kA | kA2·s | V | mΩ | ºC | ºC/W | mm | |||
| Tiristores Tipo espárrago | |||||||||||
| T86N | 86 | 600-1800 | 2 | 20 | 1.00 | 2.60 | 125 | 0.3000 | 210SW27M12 | ATD86N |
|
| T130N | 130 | 600-1800 | 3 | 45 | 1.08 | 1.53 | 125 | 0.2000 | 210SW27M12 | ATD130N |
|
| T160N | 160 | 600-1800 | 3.4 | 58 | 1.08 | 1.53 | 125 | 0.1500 | 210SW27M12 | ATD160N |
|
| T210N | 210 | 200-600 | 5.5 | 151 | 0.80 | 0.85 | 140 | 0.1500 | 210SW27M12 | ATD210N |
|
| T221N | 221 | 600-1800 | 5.7 | 163 | 1.10 | 0.75 | 125 | 0.1200 | 270SW41M24 | ATD221N |
|
| T271N | 270 | 2000-2500 | 7 | 245 | 1.07 | 0.87 | 125 | 0.0910 | 270SW41M24 | ATD271N |
|
| T345N | 345 | 600-1800 | 6.9 | 238 | 0.85 | 0.75 | 125 | 0.0800 | 210SW41M24 | ATD345N |
|
| T370N | 370 | 600-1800 | 8 | 320 | 0.80 | 0.50 | 125 | 0.0850 | 270SW41M24 | ATD370N |
|
| Tiristores Tipo Disco | |||||||||||
| T178N | 178 | 600-1800 | 2.8 | 34 | 0.92 | 1.50 | 125 | 0.1400 | 41x23x14 | ATD178N |
|
| T218N | 218 | 600-1800 | 3.4 | 58 | 0.90 | 1.35 | 125 | 0.1100 | 41x23x14 | ATD218N |
|
| T298N | 298 | 600-1600 | 4.25 | 90.6 | 0.85 | 0.90 | 125 | 0.0880 | 41x23x14 | ATD298N |
|
| T308N | 308 | 2000-2600 | 4.5 | 100 | 1.10 | 1.60 | 125 | 0.0560 | 50x30x14 | ATD308N |
|
| T348N | 348 | 200-600 | 4 | 80 | 1.00 | 0.70 | 140 | 0.1000 | 41x23x14 | ATD348N |
|
| T358N | 358 | 600-1800 | 4.6 | 106 | 0.85 | 0.90 | 125 | 0.0680 | 41x23x14 | ATD358N |
|
| T378N | 378 | 1200-1600 | 6.3 | 202 | 0.80 | 0.75 | 125 | 0.068 | 41x23x14 | ATD378N |
|
| TЗ80N | 380 | 3200-3800 | 6.5 | 211 | 1.20 | 1.20 | 125 | 0.0450 | 56x34x28 | ATDЗ80N |
|
| T388N | 388 | 600-1800 | 6.4 | 205 | 0.90 | 0.75 | 125 | 0.0680 | 50x30x14 | ATD388N |
|
| T398N | 398 | 200-600 | 5.5 | 151 | 1.00 | 0.40 | 140 | 0.1000 | 41x23x14 | ATD398N |
|
| T399N | 399 | 2000-2600 | 7.9 | 312 | 1.15 | 1.12 | 125 | 0.0410 | 57x36x26 | ATD399N |
|
| T458N | 459 | 2000-2600 | 9 | 405 | 1.00 | 0.84 | 125 | 0.0455 | 60x36x14 | ATD458N |
|
| T459N | 459 | 2000-2600 | 9 | 405 | 1.00 | 0.84 | 125 | 0.0455 | 57x36x26 | ATD459N |
|
| T508N | 510 | 600-1800 | 6.9 | 238 | 0.80 | 0.60 | 125 | 0.0530 | 50x30x14 | ATD508N |
|
| T509N | 510 | 600-1800 | 6.9 | 238 | 0.80 | 0.60 | 125 | 0.0530 | 57x36x26 | ATD509N |
|
| T588N | 588 | 600-1800 | 8 | 320 | 0.80 | 0.50 | 125 | 0.0450 | 50x30x14 | ATD588N |
|
| T589N | 588 | 600-1800 | 8 | 320 | 0.80 | 0.50 | 125 | 0.0450 | 57x36x26 | ATD589N |
|
| T618N | 618 | 600-1400 | 9.5 | 451 | 0.80 | 0.42 | 125 | 0.0450 | 50x30x14 | ATD618N |
|
| T619N | 618 | 600-1400 | 9.5 | 451 | 0.80 | 0.42 | 125 | 0.0450 | 57x36x26 | ATD619N |
|
| T648N | 649 | 800-1600 | 11 | 605 | 1.00 | 0.38 | 125 | 0.039 | 50x30x14 | ATD648N |
|
| T649N | 649 | 800-1600 | 11 | 605 | 1.00 | 0.38 | 125 | 0.039 | 57x36x26 | ATD649N |
|
| T709N | 700 | 2000-2600 | 13 | 845 | 1.05 | 0.53 | 125 | 0.0290 | 75x48x26 | ATD709N |
|
| T718N | 718 | 600-1600 | 12.5 | 781 | 0.85 | 0.35 | 125 | 0.0380 | 60x36x14 | ATD718N |
|
| T719N | 718 | 600-1600 | 12.5 | 781 | 0.85 | 0.35 | 125 | 0.0380 | 57x36x26 | ATD719N |
|
| T729N | 730 | 3600-4200 | 15.8 | 1250 | 1.20 | 0.57 | 125 | 0.0215 | 75x48x26 | ATD729N |
|
| T730N | 730 | 3600-4200 | 15.8 | 1250 | 1.20 | 0.57 | 125 | 0.0215 | 74x50x26 | ATD7З0N |
|
| T828N | 828 | 200-600 | 12 | 720 | 1.00 | 0.23 | 140 | 0.0450 | 50x30x14 | ATD828N |
|
| T860N | 860 | 3000-3600 | 17 | 1445 | 1.08 | 0.50 | 125 | 0.0210 | 74x50x26 | ATD860N |
|
| T869N | 860 | 3000-3600 | 17 | 1445 | 1.08 | 0.50 | 125 | 0.0210 | 75x48x26 | ATD869N |
|
| T879N | 879 | 600-1800 | 15.5 | 1200 | 0.85 | 0.27 | 125 | 0.0300 | 57x36x26 | ATD879N |
|
| T919N | 919 | 2000-2600 | 17 | 1445 | 1.20 | 0.40 | 125 | 0.0210 | 75x48x26 | ATD919N |
|
| T1059N | 1050 | 2000-2800 | 19 | 1800 | 1.05 | 0.30 | 125 | 0.0210 | 75x48x26 | ATD1059N |
|
| T1050N | 1050 | 2000-2800 | 19 | 1800 | 1.05 | 0.30 | 125 | 0.0210 | 74x50x26 | ATD1050N |
|
| T1078N | 1078 | 200-600 | 14.5 | 1050 | 1.02 | 0.2 | 140 | 0.0330 | 50x30x14 | ATD1078N |
|
| T1099N | 1100 | 600-1600 | 20 | 2000 | 0.84 | 0.195 | 125 | 0.0260 | 75x48x26 | ATD1099N |
|
| T1189N | 1190 | 1200-1800 | 22.5 | 2530 | 0.90 | 0.19 | 125 | 0.0230 | 75x48x26 | ATD1189N |
|
| T1200N | 1200 | 1200-1800 | 24 | 2880 | 1.05 | 0.185 | 125 | 0.0210 | 74x50x26 | ATD1200N |
|
| T1209N | 1200 | 1200-1800 | 24 | 2880 | 1.05 | 0.185 | 125 | 0.0210 | 75x48x26 | ATD1209N |
|
| T1258N | 1258 | 200-600 | 20 | 2000 | 1.00 | 0.1 | 140 | 0.0330 | 60x36x14 | ATD1258N |
|
| T1259N | 1258 | 200-600 | 20 | 2000 | 1.00 | 0.1 | 140 | 0.0330 | 57x36x26 | ATD1259N |
|
| T1321N | 1320 | 4800-5200 | 26 | 3380 | 1.12 | 0.416 | 120 | 0.0107 | 120x75x35 | ATD1321N |
|
| T1401N | 1600 | 3800-4400 | 32 | 5100 | 1.29 | 0.33 | 120 | 0.0096 | 120x75x35 | ATD1401N |
|
| T1500N | 1500 | 1200-1800 | 30 | 4500 | 0.90 | 0.15 | 125 | 0.0184 | 74x50x26 | ATD1500N |
|
| T1509N | 1500 | 1200-1800 | 30 | 4500 | 0.90 | 0.15 | 125 | 0.0184 | 75x48x26 | ATD1509N |
|
| T1589N | 1584 | 2000-2800 | 28 | 3920 | 1.05 | 0.21 | 125 | 0.0135 | 110x75x26 | ATD1589N |
|
| T1601N | 1600 | 2800-3600 | 36 | 6500 | 1.07 | 0.258 | 120 | 0.0107 | 120x75x35 | ATD1601N |
|
| T1929N | 1930 | 3000-3800 | 37 | 6850 | 1.08 | 0.2 | 125 | 0.0092 | 110x75x26 | ATD1929N |
|
| T1989N | 1990 | 1200-1800 | 36 | 6480 | 0.90 | 0.12 | 125 | 0.0135 | 110x75x26 | ATD1989N |
|
| T2101N | 2100 | 2000-2600 | 42 | 8820 | 1.07 | 0.136 | 125 | 0.0107 | 120x75x35 | ATD2101N |
|
| T2159N | 2159 | 2000-2800 | 40 | 8000 | 1.05 | 0.154 | 125 | 0.0102 | 110x75x26 | ATD2159N |
|
| T2301N | 2З00 | 4800-5200 | 49 | 12000 | 1.16 | 0.222 | 120 | 0.0064 | 150x100x35 | ATD2З01N |
|
| T2451N | 2450 | 3600-4200 | 57 | 16000 | 1.17 | 0.176 | 120 | 0.0064 | 150x100x35 | ATD2451N |
|
| T2551N | 2550 | 1200-1800 | 57 | 13000 | 0.90 | 0.089 | 125 | 0.0107 | 120x75x35 | ATD2551N |
|
| T2601N | 2601 | 4800-5200 | 57 | 16000 | 1.13 | 0.18 | 120 | 0.0059 | 150x100x35 | ATD2601N |
|
| T3401N | 3550 | 3100-3600 | 75 | 28000 | 0.82 | 0.145 | 125 | 0.0054 | 150x100x35 | ATD3401N |
|
Guía de numeración de piezas para tiristores de control de fase:
| A | TD | 1200 | N | 18 | T | O | F |
| A | – |  AS ENERGITM |
| TD | – | Grupo de productos: Disco tiristor. |
| 1200 | – | Corriente media en estado encendido IT(AV), Amp. |
| N | – | Dispositivo de control de fase. |
| 18 | – | Clase de tensión VRRM / 100. |
| T | – | Tipo de carcasa (paquete): carcasa de disco. |
| O | – | Tiempo de apagado tq: no garantizado. |
| F | – | dv/dt clase: С: 500 V/μs F: 1000 V/μs H: 2000 V/μs |
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000 A y voltajes de hasta 9000 V, así como disipadores de calor por aire y agua para ellos.
Puedes comprar dispositivos semiconductores en cualquier volumen, y al solicitar grandes lotes, el precio será más bajo. Hemos ganado la confianza de los clientes y suministramos productos en todo el mundo.
Para consultas sobre la adquisición de tiristores de potencia, diodos y módulos, envía una solicitud por correo electrónico a:
Y te proporcionaremos una oferta comercial para la entrega.
Para grandes cantidades, ofrecemos un precio personalizado!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.

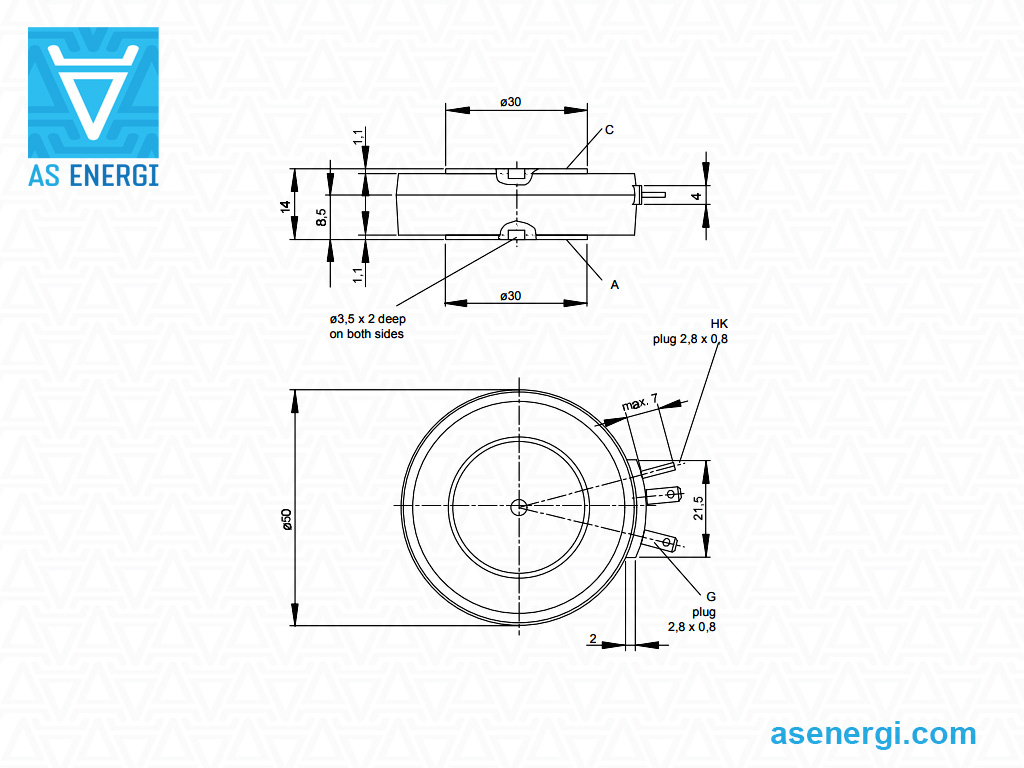

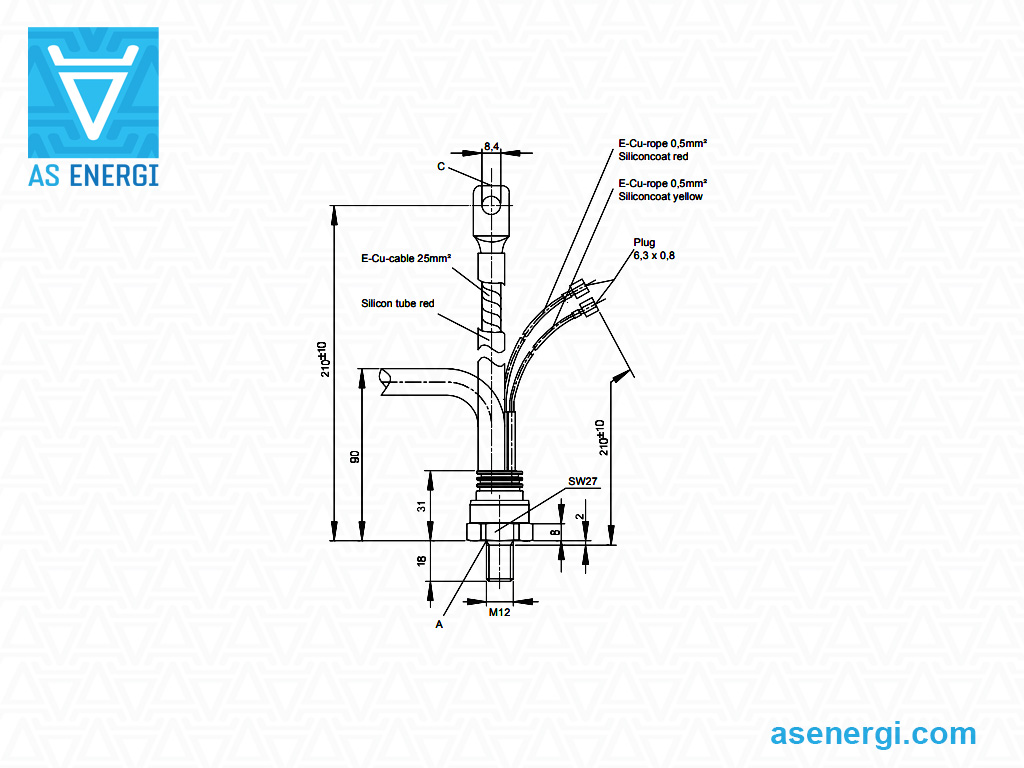

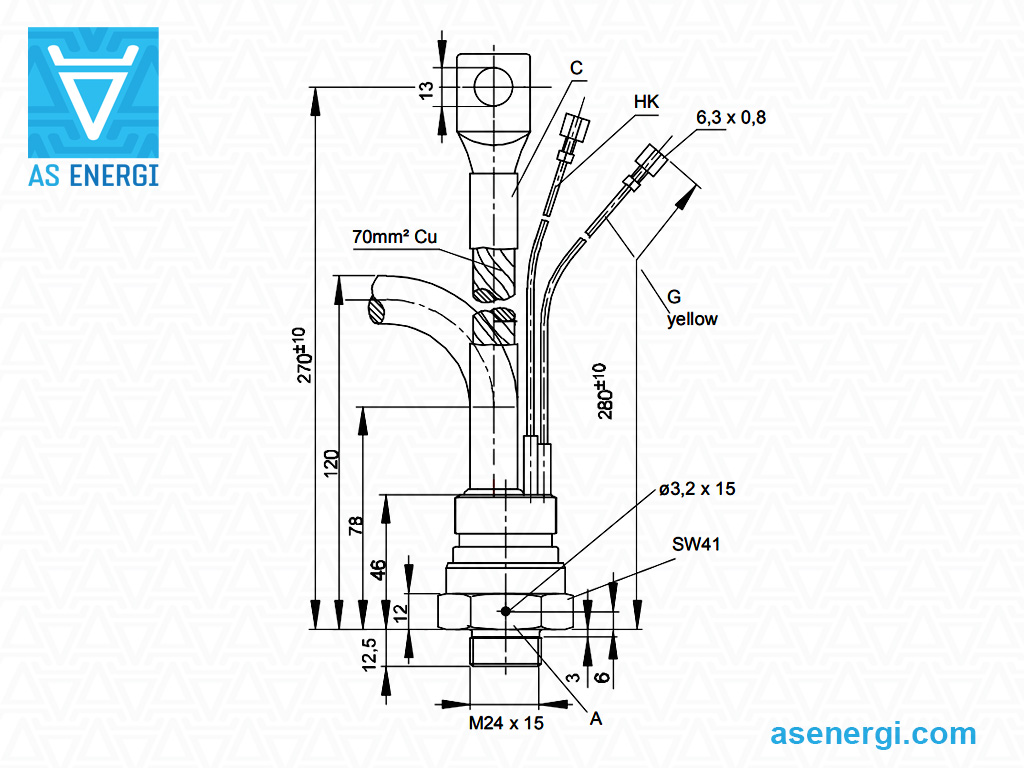

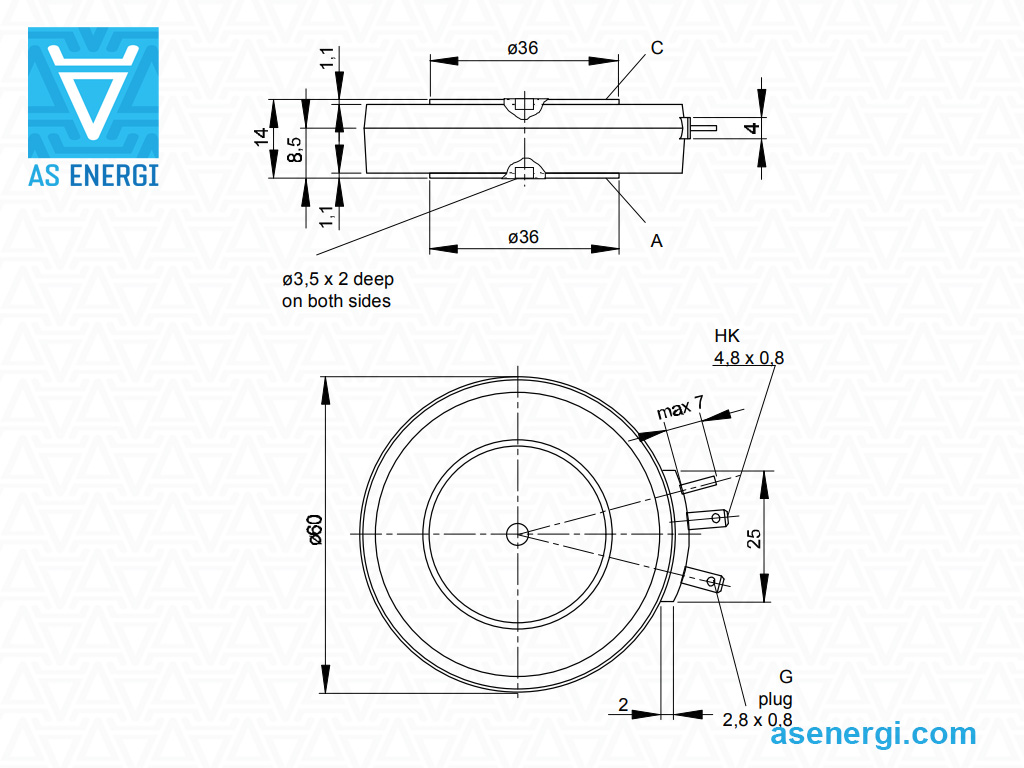

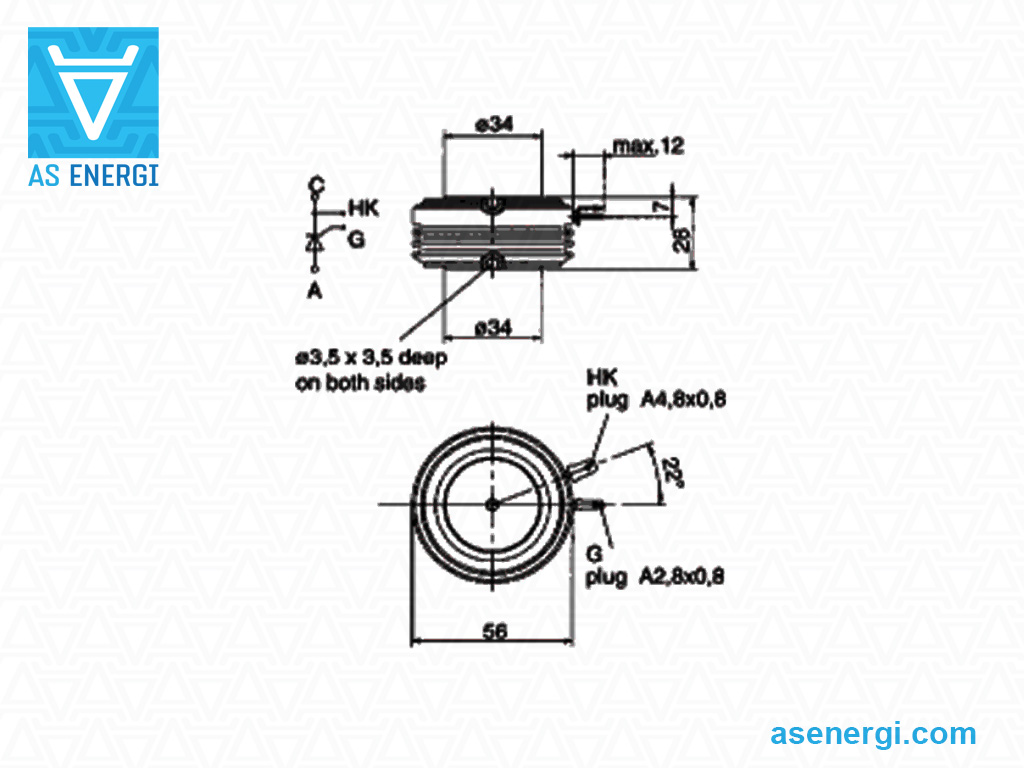

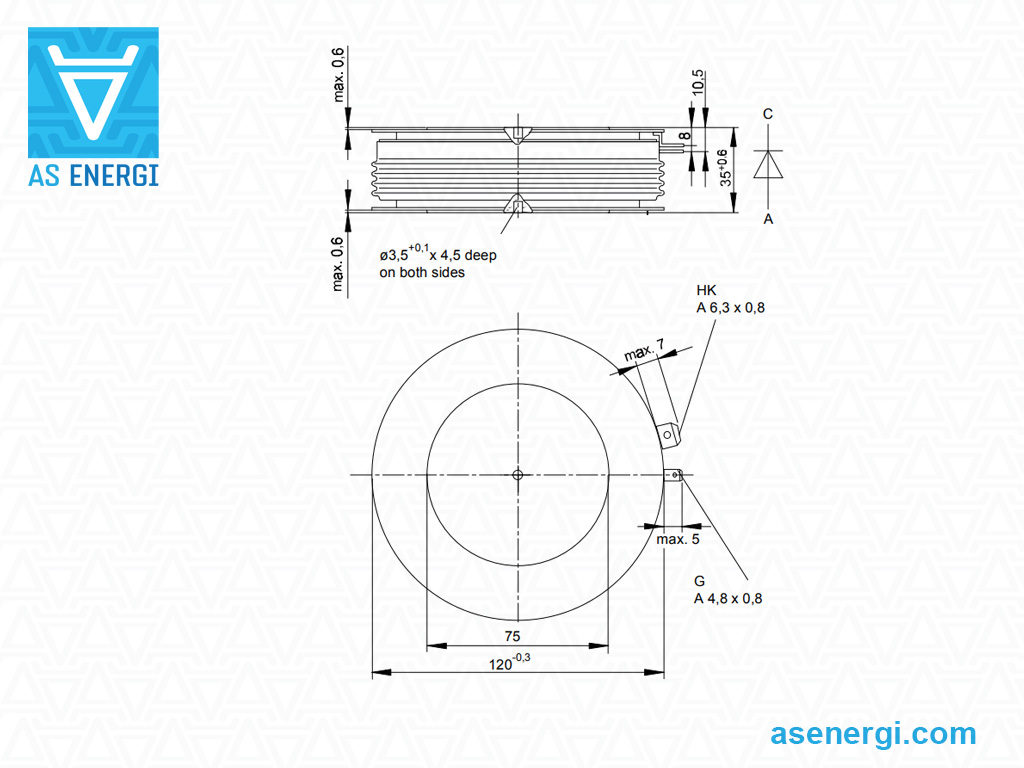

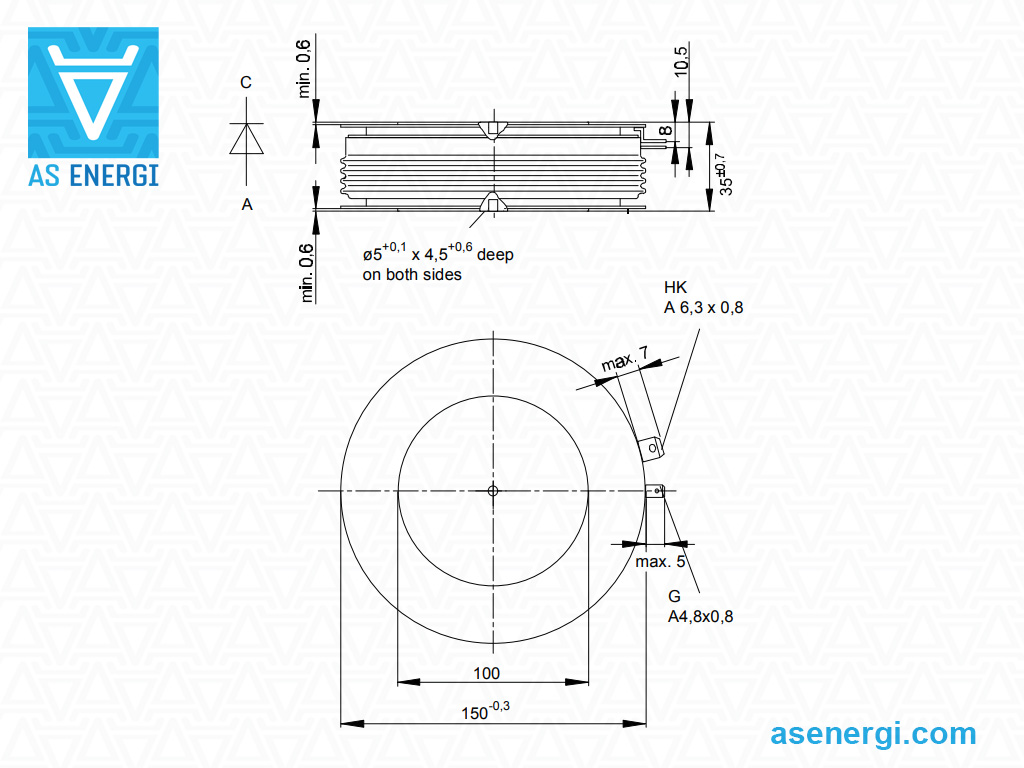

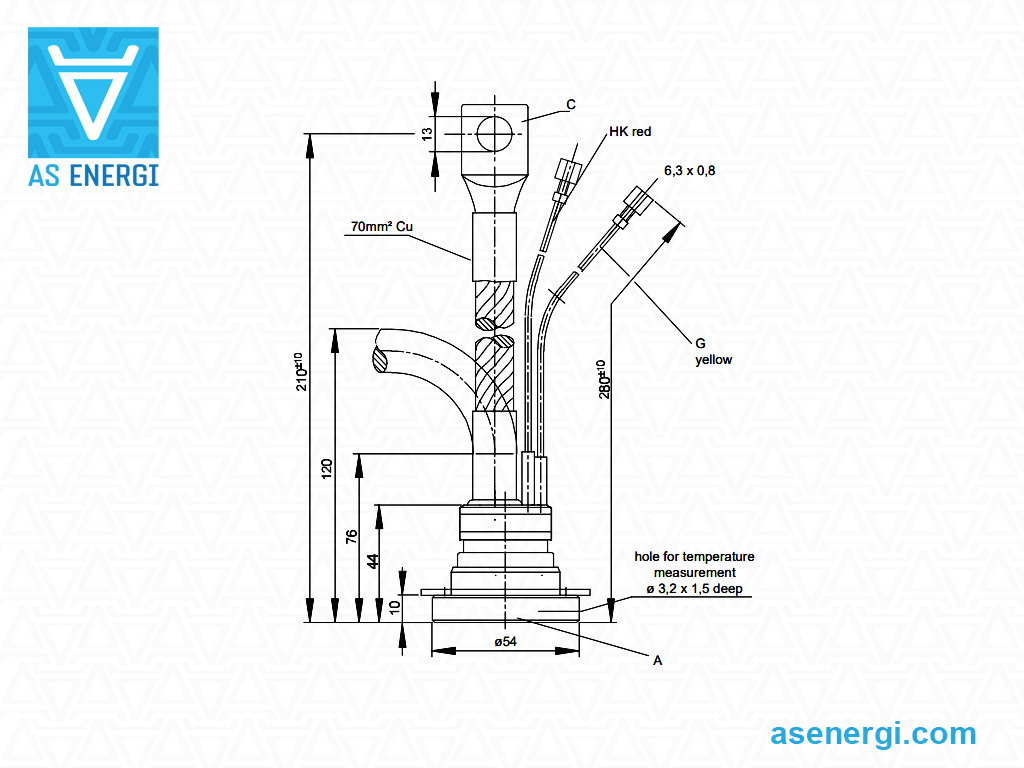

Foto de tiristores de disco de alta potencia:
Recomendaciones de instalación para tiristores de potencia:
La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de acoplamiento del tiristor y el disipador en todo el rango de temperatura se garantiza mediante un par de apriete adecuado (fuerza de sujeción).
Antes del montaje, debes realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiarlas (2) con un paño empapado en alcohol (tolueno, gasolina, acetona).
Después de la inspección, fija los contactos de corriente (terminales) e instala un pasador para asegurar la alineación de la estructura.
Para mejorar la transferencia de calor, se recomienda lubricar (3) con una capa fina de pasta térmica de silicona antes del montaje, aunque no es un requisito obligatorio para la instalación.
Instala el tiristor (3), la segunda parte del disipador, el aislante de fibra de vidrio y la arandela de empuje.
Enrosca la traviesa (4) y aprieta uniformemente las tuercas. Asegúrate de que no haya desalineación y que las superficies de contacto estén niveladas.
Cuando las piezas estén suficientemente sujetas pero aún móviles, recomendamos colocar el disipador sobre una superficie plana y verificar la tolerancia de paralelismo de la superficie de contacto (5).
Aprieta cada tuerca por turnos (aproximadamente un cuarto de vuelta) hasta el tope (6). El grado de flexión de la traviesa determinará si la fuerza de sujeción lograda es la requerida.
Después de la instalación, los elementos de fijación (tuercas y arandelas) deben asegurarse adicionalmente contra la corrosión.
Consejos y recomendaciones para los tiristores de potencia:
Los tiristores de potencia no deben funcionar durante largos períodos de tiempo a su carga límite para todos los parámetros. En este caso, el factor de seguridad se determina según el grado de fiabilidad requerido del dispositivo.
Reemplaza un tiristor de potencia averiado por uno que coincida con los parámetros del original.
Debe proporcionarse una superrefrigeración cuando se opere en un entorno con temperatura ambiente elevada.
Se recomienda realizar una limpieza periódica de los tiristores de potencia y sus disipadores para eliminar el polvo y los contaminantes, asegurando así una disipación térmica adecuada.
Para equilibrar las corrientes entre los tiristores de potencia conectados en paralelo, se deben utilizar divisores de corriente inductivos (a menudo cable toroidal enrollado). Los métodos de conexión más utilizados son el circuito cerrado, el circuito de bobina común o el propio tiristor de potencia. La eficiencia de los divisores de corriente en este caso se determina por la sección transversal del cable magnético.
La prevención del desequilibrio de voltaje cuando los tiristores de potencia están conectados en serie se logra mediante el uso de resistencias en derivación conectadas en paralelo con cada tiristor. La igualación del voltaje en condiciones transitorias se obtiene conectando condensadores en paralelo a cada tiristor.
Está estrictamente prohibido tocar los tiristores de potencia bajo alta tensión durante su funcionamiento.
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
Productos destacados:
