Pavlo GorkunDiodos de soldadura serie ZP
Diodos de soldadura serie ZP AS ENERGITM están disponibles con corrientes directas IFAV desde 4000A hasta 18000A y tensiones de bloqueo inverso VRRM desde 200V hasta 600V.
Los diodos de soldadura están diseñados con pérdidas mejoradas para aplicaciones de soldadura por resistencia de frecuencia media y rectificadores de alta corriente. Todos presentan un voltaje de estado de conducción bajo (VRRM de 200-600V) que proporciona una corriente directa excepcionalmente alta, bajas pérdidas estáticas y una resistencia térmica muy baja.
"Disipadores de calor refrigerados por aire serie O para dispositivos de disco", "Disipador de aire serie SF", "Disipador de agua serie SS" para la refrigeración de diodos también están disponibles para pedido.
Guía de numeración de partes para diodos de soldadura
Video: Reseñas de diodos de disco de alta potencia Los diodos de soldadura están disponibles en paquetes ligeros, con carcasas delgadas y cerámicas selladas herméticamente. El diseño estándar de la carcasa facilita la instalación en equipos existentes.
Características de los diodos de soldadura: paquete metálico-cerámico tipo cápsula con contactos a presión o paquete delgado sin carcasa externa, diodo rectificador de voltaje medio y alta corriente con paquete delgado para la menor resistencia térmica, baja disipación de energía y baja resistencia térmica, especialmente adecuado para refrigeración por agua, con opciones de selección para paralelizar.
La serie de diodos de soldadura tiene las siguientes características: capacidad para conducir corriente directa media alta, lo que permite reducir la cantidad de dispositivos paralelos; alta resistencia a ciclos eléctricos y térmicos que asegura una larga vida útil; pérdidas estáticas mínimas; alta temperatura máxima de unión (Tjmax) que permite que estos diodos conduzcan corrientes más altas con el mismo sistema de refrigeración; posibilidad de refrigeración a doble cara; optimizado para rectificadores de alta corriente; resistencia térmica muy baja; diseñado para equipos de soldadura de frecuencia media y alta.
Los Diodos Rectificadores AS ENERGITM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VRSM/VRRM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes desde 100 hasta 9000 V y amperajes desde 100 hasta 7500 A, alta resistencia a ciclos térmicos y eléctricos.
Nuestra empresa proporciona una garantía de calidad para los diodos rectificadores de 2 años a partir de la fecha de compra. Al suministrar los diodos, si es necesario, proporcionamos el pasaporte técnico y el certificado de conformidad.
El precio final de los diodos de soldadura depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los diodos de soldadura de la serie ZP AS ENERGITM
| Tipo | IF(AV)M (TC=85°C) |
VRRM | IFSM | I2t | VF(T0) | rT | Tvj max | Rth(j-c) | Rth(c-h) | Fm | W | Paquete | Esquema, dimensiones ØDxØdxH |
| A | V | kA | kA2·s | V | mΩ | ºC | ºC/W | ºC/W | kN | kg | mm | ||
| Diodos de soldadura de carcasas | |||||||||||||
| ZP4000-(02...06) | 5000 | 200-600 | 45 | 10 | 0.80 | 0.030 | 170 | 0.010 | 0.005 | 20-25 | 0.14 | D1 | 61x44x8 |
| ZP7100-(02...06) | 7100 | 200-600 | 55 | 15 | 0.75 | 0.025 | 170 | 0.010 | 0.005 | 20-25 | 0.14 | D1 | 61x44x8 |
| ZP12000-(02...06) | 11000 | 200-600 | 85 | 36 | 0.75 | 0.020 | 170 | 0.006 | 0.003 | 35-40 | 0.22 | D2 | 75x57x8 |
| ZP16000-(02...06) | 16000 | 200-600 | 120 | 72 | 0.80 | 0.019 | 190 | 0.004 | 0.002 | 50-60 | 0.55 | D3 | 100x68x12 |
| Diodos de soldadura sin carcasa | |||||||||||||
| ZP10500-(02...06) | 10500 | 200-600 | 70 | 25 | 0.80 | 0.03 | 170 | 0.0050 | 0.0026 | 30-50 | 0.11 | D18 | 56x50x5 |
| ZP13500-(02...06) | 13500 | 200-600 | 85 | 36 | 0.75 | 0.02 | 170 | 0.0039 | 0.0025 | 35-70 | 0.15 | D19 | 64x58x5 |
| ZP18000-(02...06) | 18000 | 200-600 | 120 | 72 | 0.80 | 0.02 | 190 | 0.0035 | 0.0020 | 70-80 | 0.20 | D20 | 75x68x5 |
Guía de numeración de piezas para diodos de soldadura:
| ZP | 18000 | - | 06 |
| ZP | – | Soldadura por diodos  AS ENERGITM |
| 18000 | – | Corriente media en estado activado IF(AV), Amp. |
| 06 | – | Clase de tensión VRRM / 100. |
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, y disipadores de calor de aire y agua para ellos.
Puede comprar dispositivos semiconductores en cualquier volumen, y al realizar pedidos de grandes lotes, el precio será más bajo. Hemos ganado la confianza de los clientes y suministramos productos a todo el mundo.
Para consultas sobre la adquisición de Tiristores de Potencia, Diodos, Módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, proporcionaremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos

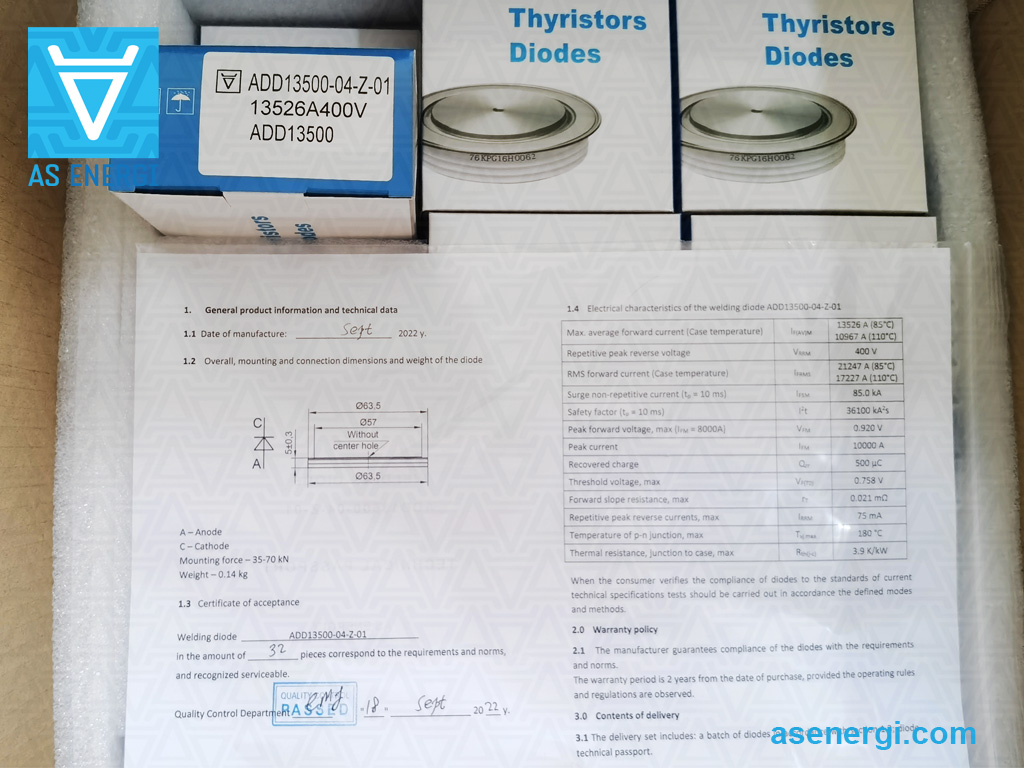

La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.

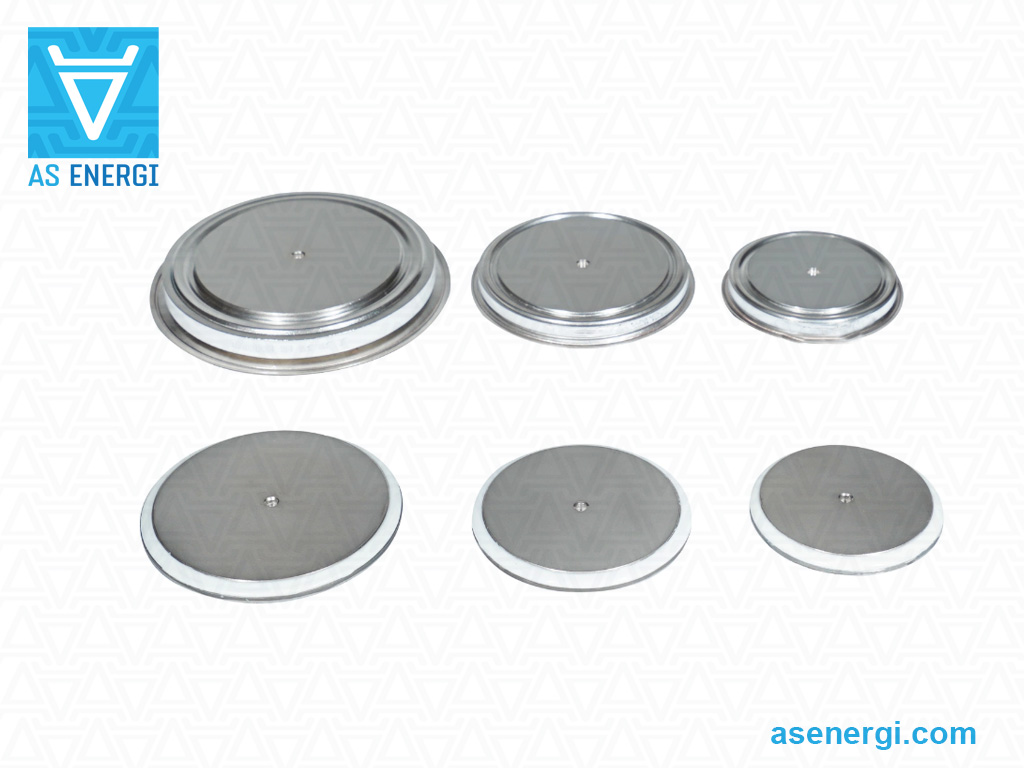

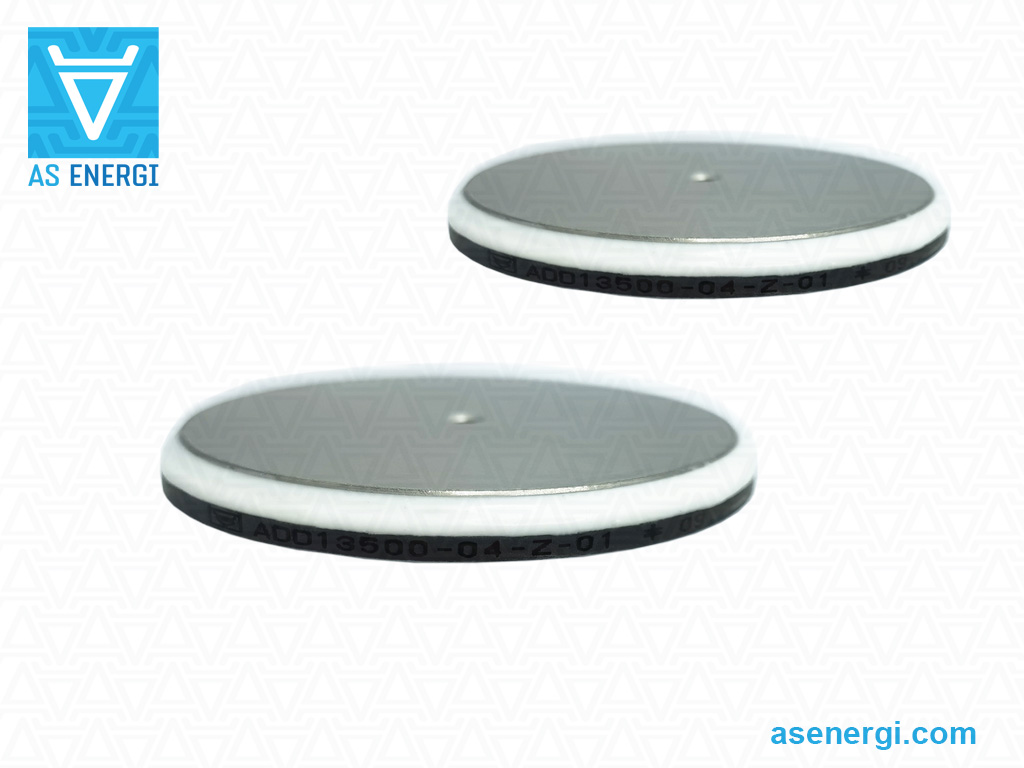

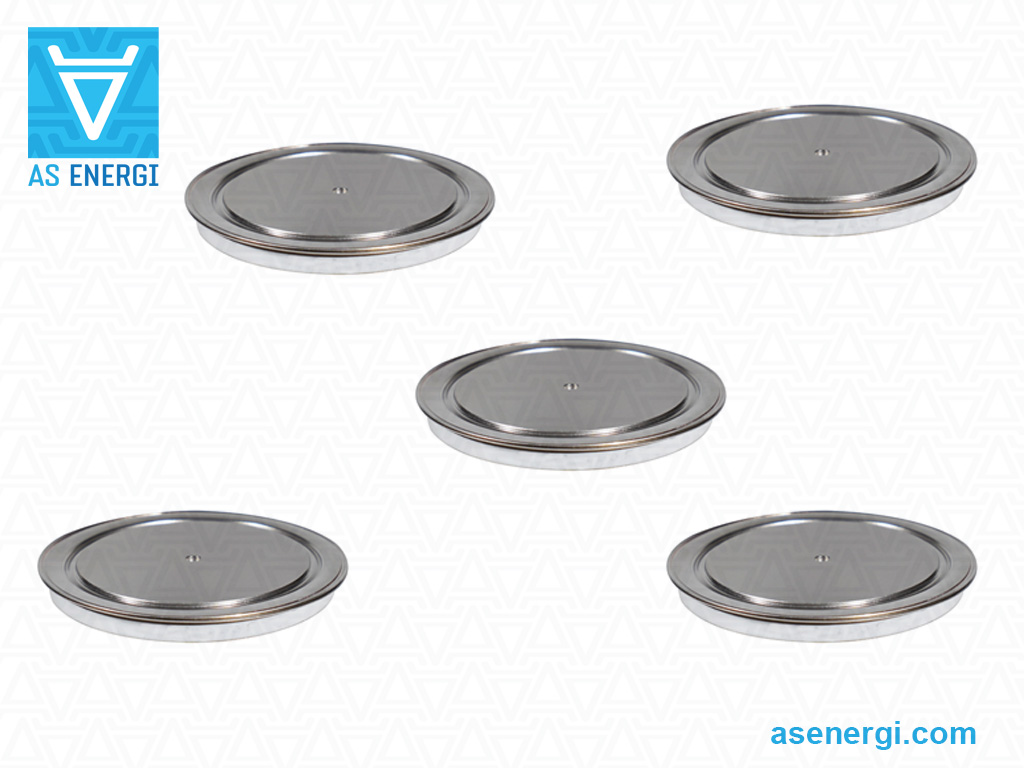

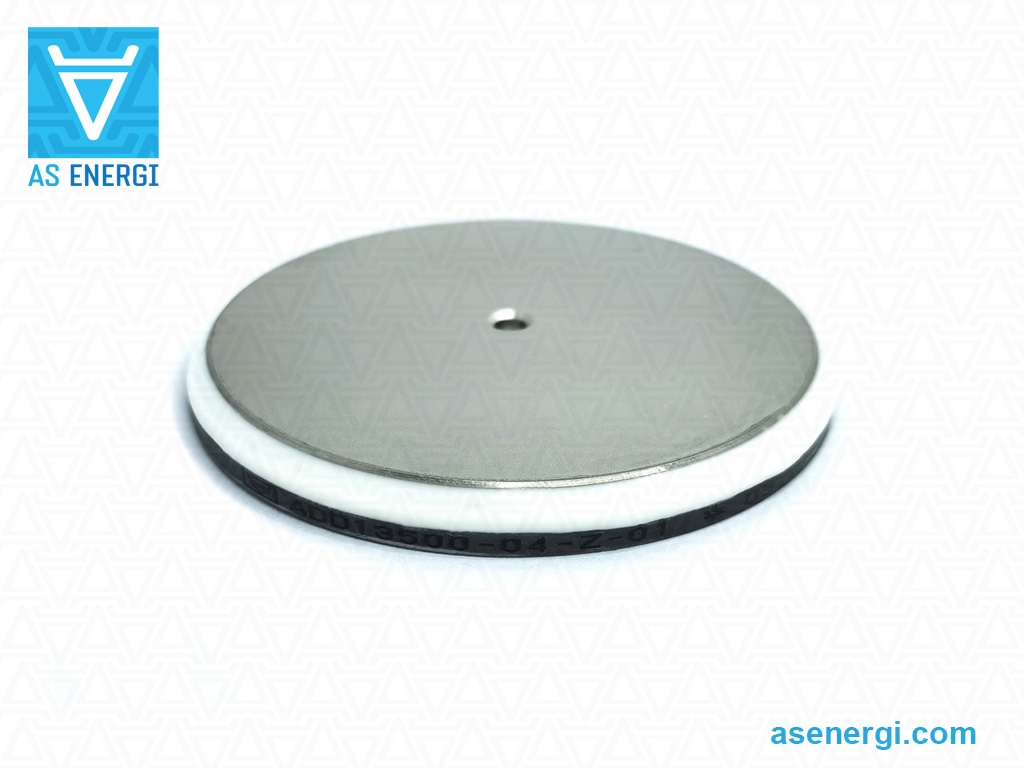

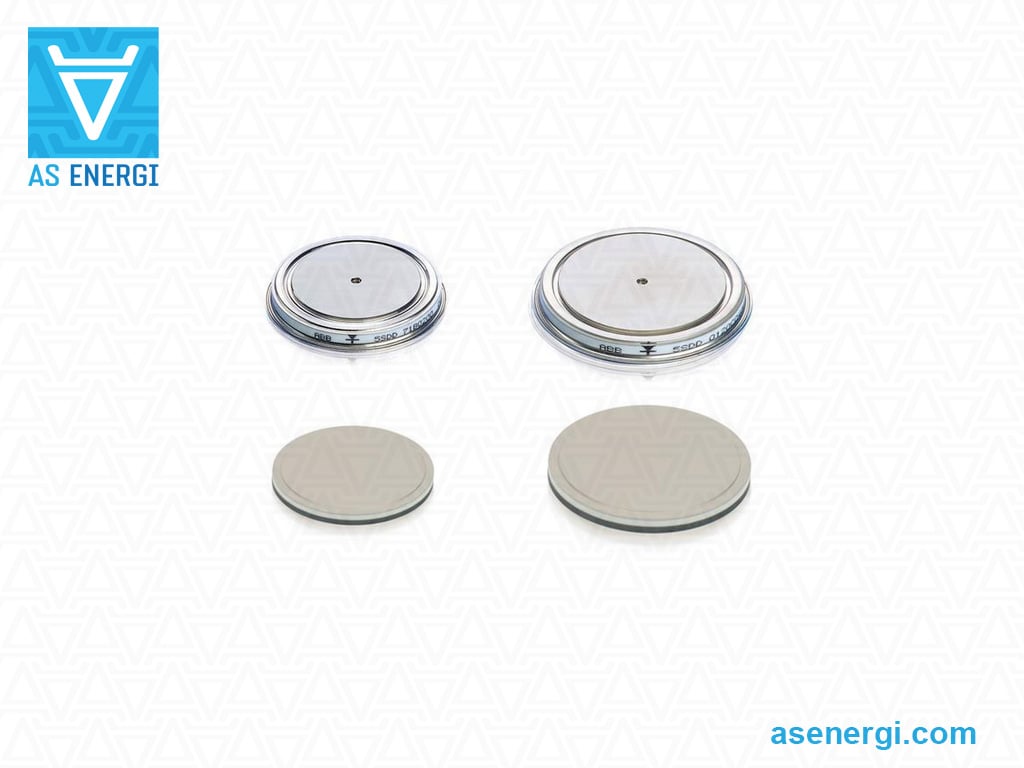

Foto de los diodos de soldadura:
Recomendaciones de instalación para diodos rectificadores de potencia de tipo disco:
La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de acoplamiento del diodo y el enfriador a lo largo de todo el rango de temperatura se asegura mediante el torque adecuado (fuerza de sujeción).
Antes del montaje, debe realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiar (2), empapadas con alcohol (tolueno, gasolina, acetona).
Después de la inspección, fije los contactos actuales (conexiones), instale un pasador para fijar la alineación de la estructura.
Para mejorar los parámetros de transferencia de calor, se recomienda lubricar (3) con una capa fina de pasta térmica de silicona antes del montaje, lo cual no es una condición obligatoria para la instalación.
Instale el diodo (3), la segunda parte del enfriador, el aislante de fibra de vidrio y la arandela de empuje.
Enrosque el travesaño (4) y apriete uniformemente las tuercas. Asegúrese de que no haya desalineación y uniformidad de las superficies de contacto.
Cuando las piezas estén suficientemente apretadas pero móviles, se recomienda colocar el enfriador sobre una superficie plana y verificar la tolerancia de paralelismo del plano general adyacente de las superficies (5).
Aprete cada tuerca por turno (aproximadamente un cuarto de vuelta) hasta el tope (6). La cantidad de deflexión del travesaño determina si la fuerza de sujeción lograda corresponde a la requerida.
Después de la instalación, los sujetadores (tuercas y arandelas) deben ser asegurados adicionalmente contra la corrosión.
Consejos y recomendaciones para diodos de potencia:
Los diodos de potencia no deben operarse durante largos períodos de tiempo a su carga límite para todos los parámetros. En este caso, el factor de seguridad está determinado por el grado de fiabilidad requerido del dispositivo.
Reemplace un diodo de potencia fallado con un diodo que coincida con los parámetros del que se está reemplazando.
Debe proporcionarse un enfriamiento extremo cuando se opere en un entorno con temperatura ambiente elevada.
Se recomienda limpiar periódicamente los diodos de potencia y los enfriadores para eliminar el polvo y los contaminantes, lo que asegura una adecuada disipación del calor.
Se deben usar divisores de corriente inductivos (a menudo alambre toroidal retorcido) para igualar las corrientes entre los diodos de potencia conectados en paralelo. Los métodos de conexión más populares son circuito cerrado, circuito de bobina común o diodo de potencia. La eficiencia de los divisores de corriente en este caso está determinada por la sección transversal del alambre magnético.
La prevención del desbalance de voltaje cuando los diodos de potencia están conectados en serie se logra utilizando resistores de derivación conectados en paralelo con cada diodo. La igualación de voltaje en condiciones transitorias se logra conectando capacitores en paralelo con cada diodo.
Está estrictamente prohibido tocar los diodos de potencia bajo alta tensión durante su operación.
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
