Pavlo GorkunMódulos tiristores SKET Semikron Sustitución

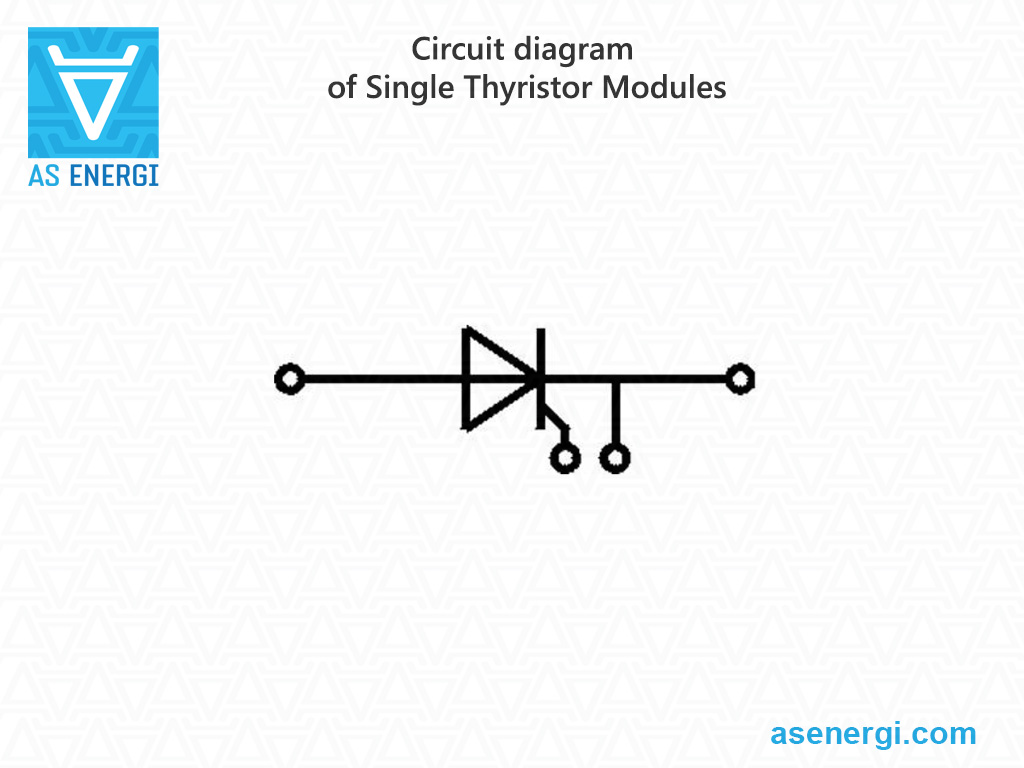

Los Módulos de Tiristor SKET Semikron tienen un diseño monolítico con una topología única de semiconductores (un interruptor): tiristor único. Se utilizan en circuitos de corriente continua (DC) y alterna (AC) con cargas de hasta 819A y voltajes de pulso inverso de hasta 2200V.
Los Módulos de Tiristor AMET AS ENERGITM son un reemplazo, dispositivo semiconductor equivalente y alternativo para SKET Semikron.

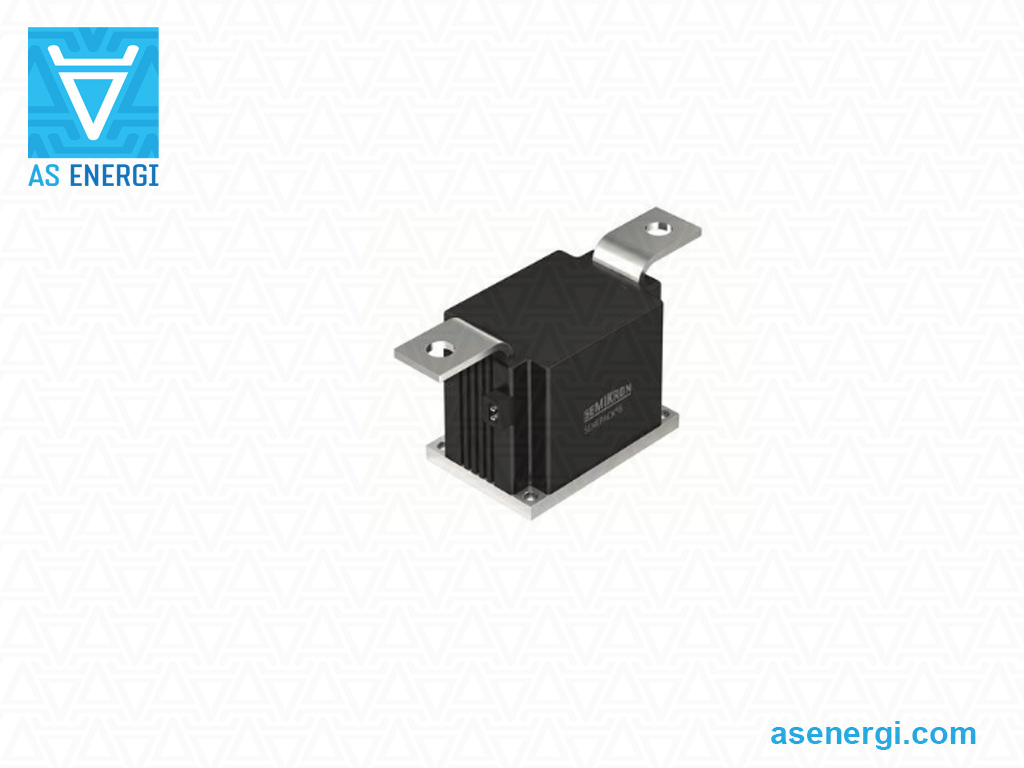

Los módulos SCR están alojados en una carcasa SEMIPACK – una carcasa estándar de la industria que facilita la integración del dispositivo en equipos existentes.
Los módulos están diseñados y ensamblados con contacto a presión de alta fiabilidad y tecnología de unión por soldadura, lo que responde a los requisitos específicos de aplicaciones optimizadas en cuanto a costos y rendimiento.
Los Módulos de Tiristor se utilizan en diversos equipos de potencia: unidades de potencia y control, accionamientos eléctricos, reguladores de potencia, reguladores de corriente alterna (AC), convertidores, controladores de hornos de fundición o procesos químicos, equipos de soldadura y como rectificadores para convertidores de corriente alterna.
Nuestra empresa proporciona una garantía de calidad para los módulos de tiristor de 2 años desde la fecha de compra. Al suministrar tiristores, si es necesario, proporcionamos el pasaporte técnico y el certificado de conformidad.
El precio final de los módulos de tiristor depende de la clase, cantidad, condiciones de entrega, fabricante, país de origen y forma de pago.
Para consultas sobre la adquisición de Módulos de Potencia, Tiristores, Diodos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, proporcionaremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Especificaciones generales de los módulos tiristores SKET y recambios
| Serie | Tipo | IT(AV)M | VRRM VDRM | ITSM IFSM |
I2t | VT(TO) | rT | Rth(j-c) | W | Paquete, Dimensiones |
Sustitución AS ENERGITM |
Ficha técnica |
| A | V | A | A2·s | V | mΩ | K/W | g | mm | ||||
| SKET 330 | SKET 330/12E | 295 | 1200-2200 | 8000 | 320000 | 1.2 | 0.55 | 0.09 | 840 | Paquete 4 101x50x52 |
AMET330-12E |  |
| SKET 330/14E | AMET330-14E | |||||||||||
| SKET 330/16E | AMET330-16E | |||||||||||
| SKET 330/18E | AMET330-18E | |||||||||||
| SKET 330/22E | AMET330-22E | |||||||||||
| SKET 400 | SKET 400/08E | 392 | 800-1800 | 12000 | 720000 | 0.92 | 0.3 | 0.09 | 840 | Paquete 4 101x50x52 |
AMET400-08E | |
| SKET 400/12E | AMET400-12E | |||||||||||
| SKET 400/14E | AMET400-14E | |||||||||||
| SKET 400/16E | AMET400-16E | |||||||||||
| SKET 400/18E | AMET400-18E | |||||||||||
| SKET 741 | SKET 741/22 E | 819 | 2200 | 26500 | 3500000 | 0.82 | 0.17 | 0.0405 | 1950 | Paquete 6 176x70x90 |
AMET741-22E | |
| SKET 801 | SKET 801/18 E | 819 | 1800 | 30000 | 4500000 | 0.82 | 0.17 | 0.0405 | 1950 | Paquete 6 176x70x90 |
AMET801-18E | |
Guía de numeración de piezas para módulos tiristores AMET:
| A | M | ET | 330 | – | 16 | E |
| A | – |  AS ENERGITM |
| M | – | Tipo de semiconductor: Módulo. |
| ET | – | Topología de conexión interna: Tiristor simple. |
| 330 | – | Corriente nominal (ITAV), A. |
| 16 | – | Clase de tensión (VRRM/100). |
| E | – | dv/dt clase: E: 1000 V/µs |
Recomendaciones para el montaje de módulos de potencia
Especificaciones y Preparación de la Superficie del Disipador de Calor
Para asegurar un buen contacto térmico y obtener los valores de resistencia térmica de contacto especificados en las hojas de datos, la superficie de contacto del disipador de calor debe estar limpia y libre de partículas de polvo. Es útil limpiar la superficie de montaje del disipador de calor con toallitas y un limpiador a base de alcohol, como el isopropanol, justo antes del proceso de montaje. Se deben cumplir las siguientes especificaciones mecánicas:
– La irregularidad del área de montaje del disipador de calor debe ser ≤ 50μm por 100 mm
– Rugosidad Rz: < 10 μm
– No debe haber escalones > 10 μm

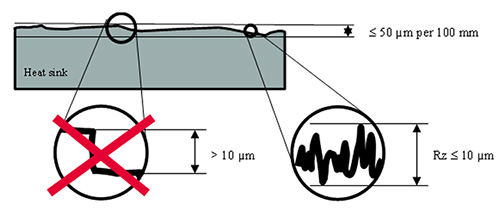

Especificación de la superficie del disipador de calor |
Aplicación de Pasta Térmica
Se recomienda utilizar impresión con plantilla para aplicar el material de interfaz térmica. Para SEMIPACK, recomendamos un grosor de pasta térmica en el rango de 50 μm a 100 μm. No se recomienda aplicar la pasta térmica mediante rodillo para producción en masa, ya que no se puede garantizar la reproducibilidad de un grosor de pasta térmica optimizado.
Par de Montaje en el Disipador de Calor MS
Para asegurar los módulos de potencia, se recomienda encarecidamente el uso de tornillos de acero en combinación con arandelas adecuadas y arandelas de resorte o tornillos combinados. Se debe respetar el valor de par especificado.
| SEMIPACK 1, 2 módulos soldados |
SEMIPACK 3 módulos soldados / pegados |
SEMIPACK 3, 4, 5 módulos de contacto de presión |
SEMIPACK 6 módulos de contacto de presión |
|
| Tornillo de fijación | 2 piezas M5x18 | 4 piezas M5x18 | 4 piezas M5x20 | 4 piezas M6x20 |
| Velocidad de montaje | max. 300 rpm | max. 300 rpm | max. 300 rpm | max. 300 rpm |
| Par de apriete previo | 0.6 Nm | 0.6 Nm | 0.6 Nm | 0.6 Nm |
| Par final MS | 4.25–5.75 Nm | 4.25–5.75 Nm | 4.25–5.75 Nm | 5.1–6.9 Nm |
Se recomienda un par de pre-apriete y volver a apretar hasta alcanzar el valor de par especificado. Para el proceso de atornillado, la velocidad debe ser limitada y se recomienda una limitación suave del par para evitar picos de par, que pueden ocurrir con destornilladores neumáticos.
Los tornillos deben apretarse en orden diagonal con el mismo par en varios pasos hasta que se alcance el valor de par especificado MS.

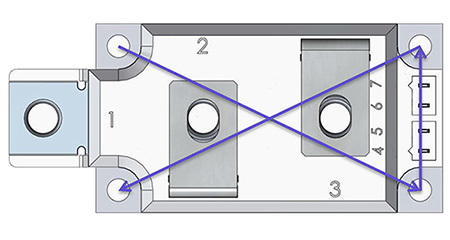

Ejemplo de orden de montaje |
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
