Diodos de recuperación suave IXYS WESTCODE Sustitución

Diodos de Recuperación Suave en diseño de disco son diodos tipo paquete prensado de propósito general con voltajes de bloqueo hasta 6000V y clasificaciones de corriente hasta 4300A.

Diodos de Recuperación Suave ADDM AS ENERGI^TM son dispositivos semiconductores de reemplazo, análogos y alternativos para los Diodos de Recuperación Suave IXYS UK Westcode, Littelfuse Technology, anteriormente Westcode Semiconductors.

"Radiadores enfriados por aire serie O para dispositivos de disco", "Radiador de aire serie SF", "Radiador de agua serie SS" para enfriamiento de tiristores también están disponibles para pedido.

Guía de numeración de piezas para diodos de recuperación suave

Video: Reseñas de diodos de disco de alta potencia

icon AS ENERGI^TM Referencia de fabricación de semiconductores

Los Diodos de Recuperación Suave están disponibles con una variedad de características de recuperación inversa adaptadas para cumplir con los requisitos tanto de aplicaciones de rueda libre como de snubber. Estos dispositivos semiconductores son especialmente adecuados cuando se requiere recuperación suave, como en snubbers RCD, limitación de voltaje y aplicaciones sin snubber.

Características: rendimiento y fiabilidad líderes en su clase; optimizados para frecuencia de línea; bajas pérdidas en estado de conducción; alta capacidad de manejo de voltaje inverso y corriente, alta capacidad de sobretensión.

Los diodos rectificadores convierten corrientes de CC y CA hasta 12.1 kA en circuitos con voltajes hasta 7.2 kV. Sus principales aplicaciones son rectificadores para grandes variadores de CA, convertidores de tracción, subestaciones de vía, soldadura y fuentes de alimentación en CC. Los dispositivos están principalmente destinados para aplicaciones con frecuencias de línea hasta 500Hz.

El diodo tiene una carcasa cerámica estándar de la industria que facilita la integración del dispositivo en equipos existentes. Este diodo tiene una carcasa de disco con contactos a presión. La polaridad del diodo (ánodo, cátodo) se determina por el icono en la carcasa. Las especificaciones técnicas, la guía de numeración de piezas, las hojas de datos PDF y los dibujos de contorno para diodos rectificadores se encuentran a continuación.

Los Diodos Rectificadores AS ENERGI^TM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de V_RSM/V_RRM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes desde 100 hasta 9000 V y amperajes de 10 a 15000 A, alta resistencia a ciclos térmicos y eléctricos.

Nuestra empresa proporciona una garantía de calidad para los diodos rectificadores de 2 años a partir de la fecha de compra. Al suministrar diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.

Seguir leyendo

El precio final de los diodos de recuperación suave y rápida depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.

Especificaciones generales de los diodos de recuperación suave IXYS WESTCODE y sustitutos

Tipo	V_RRM	I_F(AV) (T_C=55°C)	I_FSM	I²t	t_rr	V_T0	r_T	T_{vj max}	R_thJK	Caso	Dimensiones ØDxØdxH	Sustitución AS ENERGI^TM	Ficha de datos
Tipo	V	A	A	A²·s	μs	V	mΩ	ºC	K/W	Caso	mm	Sustitución AS ENERGI^TM	PDF
M0225YH300	3000	225	2000	20x10³	3.00	1.900	4.160	150	0.1000	W3	42x25x26	ADDM0225YH300
M0225YH360	3600											ADDM0225YH360
M0225YH450	4500											ADDM0225YH450
M0310YH300	3000	310	4590	105x10³	2.80	1.490	2.060	150	0.1000	W3	42x25x26	ADDM0310YH300
M0310YH350	3500	310	4590	105x10³	2.80	1.490	2.060	150	0.1000	W3	42x25x26	ADDM0310YH350
M0347WC160	1600	347	4250	90.3x10³	2.80	1.210	1.200	125	0.0900	W1	42x19x14	ADDM0347WC160
M0347WC200	2000											ADDM0347WC200
M0347WC250	2500											ADDM0347WC250
M0358WC120	1200	358	2450	30x10³	1.40	1.460	0.800	125	0.0900	W1	42x19x14	ADDM0358WC120
M0358WC180	1800	358	2450	30x10³	1.40	1.460	0.800	125	0.0900	W1	42x19x14	ADDM0358WC180
M0367WC140	1400	367	4500	101x10³	3.30	1.280	0.920	125	0.0900	W1	42x19x14	ADDM0367WC140
M0367WC220	2200											ADDM0367WC220
M0367WC280	2800											ADDM0367WC280
M0371YH350	3500	371	4900	120x10³	3.20	1.050	1.650	150	0.1000	W3	42x25x26	ADDM0371YH350
M0371YH450	4500	371	4900	120x10³	3.20	1.050	1.650	150	0.1000	W3	42x25x26	ADDM0371YH450
M0433WC120	1200	433	4500	101x10³	3.50	1.000	0.740	125	0.0900	W1	42x19x14	ADDM0433WC120
M0433WC160	1600											ADDM0433WC160
M0433WC200	2000											ADDM0433WC200
M0437WC080	800	437	4500	101x10³	3.00	1.020	0.700	125	0.0900	W1	42x19x14	ADDM0437WC080
M0437WC140	1400	437	4500	101x10³	3.00	1.020	0.700	125	0.0900	W1	42x19x14	ADDM0437WC140
M0451YC120	1200	451	4500	101x10³	2.80	1.000	0.740	125	0.0850	W2	42x25x14	ADDM0451YC120
M0451YC160	1600											ADDM0451YC160
M0451YC200	2000											ADDM0451YC200
M0659LC400	4000	659	7620	290x10³	4.20	1.710	0.925	125	0.0330	W4	58x34x27	ADDM0659LC400
M0659LC450	4500	659	7620	290x10³	4.20	1.710	0.925	125	0.0330	W4	58x34x27	ADDM0659LC450
M0710LC560	5600	710	8400	353x10³	4.00	1.450	0.875	125	0.0330	W4	58x34x27	ADDM0710LC560
M0710LC600	6000	710	8400	353x10³	4.00	1.450	0.875	125	0.0330	W4	58x34x27	ADDM0710LC600
M0736LC400	4000	736	9000	405x10³	5.20	1.606	0.700	125	0.0330	W4	58x34x27	ADDM0736LC400
M0736LC450	4500	736	9000	405x10³	5.20	1.606	0.700	125	0.0330	W4	58x34x27	ADDM0736LC450
M0759YC120	1200	759	9500	450x10³	2.00	1.130	0.380	125	0.0500	W2	42x25x14	ADDM0759YC120
M0759YC160	1600	759	9500	450x10³	2.00	1.130	0.380	125	0.0500	W2	42x25x14	ADDM0759YC160
M0759YH120	1200	759	9500	450x10³	2.00	1.130	0.380	125	0.0500	W3	42x25x26	ADDM0759YH120
M0759YH160	1600	759	9500	450x10³	2.00	1.130	0.380	125	0.0500	W3	42x25x26	ADDM0759YH160
M0859LC140	1400	859	10000	500x10³	3.00	1.170	0.320	125	0.0440	W4	58x34x27	ADDM0859LC140
M0859LC160	1600											ADDM0859LC160
M0859LC180	1800											ADDM0859LC180
M0863LC260	2600	863	10000	500x10³	4.80	1.308	0.538	125	0.0330	W4	58x34x27	ADDM0863LC260
M0863LC300	3000											ADDM0863LC300
M0863LC360	3600											ADDM0863LC360
M0872LC140	1400	872	10000	500x10³	4.00	1.090	0.340	125	0.0440	W4	58x34x27	ADDM0872LC140
M0872LC180	1800											ADDM0872LC180
M0872LC210	2100											ADDM0872LC210
M0955LC200	2000	955	11700	684x10³	3.40	1.440	0.330	125	0.0330	W4	58x34x27	ADDM0955LC200
M0955LC250	2500	955	11700	684x10³	3.40	1.440	0.330	125	0.0330	W4	58x34x27	ADDM0955LC250
M0955JK200	2000	1105	11700	684x10³	3.40	1.440	0.330	125	0.0270	W113	50x32x14	ADDM0955JK200
M0955JK250	2500	1105	11700	684x10³	3.40	1.440	0.330	125	0.0270	W113	50x32x14	ADDM0955JK250
M1022LC120	1200	1022	14000	980x10³	3.00	1.240	0.330	125	0.0330	W4	58x34x27	ADDM1022LC120
M1022LC160	1600											ADDM1022LC160
M1022LC200	2000											ADDM1022LC200
M1080LC100	1000	1080	13500	910x10³	1.90	1.125	0.314	125	0.0330	W4	58x34x27	ADDM1080LC100
M1080LC120	1200	1080	13500	910x10³	1.90	1.125	0.314	125	0.0330	W4	58x34x27	ADDM1080LC120
M1102NC500	5000	1102	13000	845x10³	5.50	1.360	0.557	125	0.0220	W5	74x47x27	ADDM1102NC500
M1102NC600	6000	1102	13000	845x10³	5.50	1.360	0.557	125	0.0220	W5	74x47x27	ADDM1102NC600
M1102ND500	5000	1102	13000	845x10³	5.50	1.360	0.557	125	0.0220	W37	74x47x21	ADDM1102ND500
M1102ND600	6000	1102	13000	845x10³	5.50	1.360	0.557	125	0.0220	W37	74x47x21	ADDM1102ND600
M1104NC400	4000	1104	13000	845x10³	6.00	1.370	0.553	125	0.0220	W5	74x47x27	ADDM1104NC400
M1104NC450	4500	1104	13000	845x10³	6.00	1.370	0.553	125	0.0220	W5	74x47x27	ADDM1104NC450
M1104ND400	4000	1104	13000	845x10³	6.00	1.370	0.553	125	0.0220	W37	74x47x21	ADDM1104ND400
M1104ND450	4500	1104	13000	845x10³	6.00	1.370	0.553	125	0.0220	W37	74x47x21	ADDM1104ND450
M1242NC260	2600	1242	16400	1.34x10⁶	6.00	1.270	0.420	125	0.0220	W5	74x47x27	ADDM1242NC260
M1242NC360	3600	1242	16400	1.34x10⁶	6.00	1.270	0.420	125	0.0220	W5	74x47x27	ADDM1242NC360
M1242ND260	2600	1242	16400	1.34x10⁶	6.00	1.270	0.420	125	0.0220	W37	74x47x21	ADDM1242ND260
M1242ND360	3600	1242	16400	1.34x10⁶	6.00	1.270	0.420	125	0.0220	W37	74x47x21	ADDM1242ND360
M1494NC160	1600	1494	19600	1.92x10⁶	3.90	1.150	0.265	125	0.0220	W5	74x47x27	ADDM1494NC160
M1494NC180	1800											ADDM1494NC180
M1494NC250	2500											ADDM1494NC250
M1494ND160	1600	1494	19600	1.92x10⁶	3.90	1.150	0.265	125	0.0220	W37	74x47x21	ADDM1494ND160	-
M1494ND180	1800											ADDM1494ND180
M1494ND250	2500											ADDM1494ND250
M1565VC400	4000	1565	19700	1.94x10⁶	5.00	1.090	0.360	125	0.0180	W6	102x63x34	ADDM1565VC400
M1565VC450	4500	1565	19700	1.94x10⁶	5.00	1.090	0.360	125	0.0180	W6	102x63x34	ADDM1565VC450
M1565VF400	4000	1565	19700	1.94x10⁶	5.00	1.090	0.360	125	0.0180	W43	100x63x26	ADDM1565VF400
M1565VF450	4500	1565	19700	1.94x10⁶	5.00	1.090	0.360	125	0.0180	W43	100x63x26	ADDM1565VF450
M1858NC120	1200	1858	25000	3.25x10⁶	2.50	1.127	0.127	125	0.0220	W5	74x47x27	ADDM1858NC120
M1858NC160	1600	1858	25000	3.25x10⁶	2.50	1.127	0.127	125	0.0220	W5	74x47x27	ADDM1858NC160
M1858ND120	1200	1858	25000	3.25x10⁶	2.50	1.127	0.127	125	0.0220	W37	74x47x21	ADDM1858ND120
M1858ND160	1600	1858	25000	3.25x10⁶	2.50	1.127	0.127	125	0.0220	W37	74x47x21	ADDM1858ND160
M2322ZC300	3000	2322	23000	2.64x10⁶	6.50	1.670	0.186	125	0.0110	W7	110x73x37	ADDM2322ZC300
M2322ZC400	4000	2322	23000	2.64x10⁶	6.50	1.670	0.186	125	0.0110	W7	110x73x37	ADDM2322ZC400
M2322ZD300	3000	2322	23000	2.64x10⁶	6.50	1.670	0.186	125	0.0110	W42	110x73x26	ADDM2322ZD300
M2322ZD400	4000	2322	23000	2.64x10⁶	6.50	1.670	0.186	125	0.0110	W42	110x73x26	ADDM2322ZD400
M2413VC200	2000	2413	32000	5.12x10⁶	5.00	1.090	0.121	125	0.0160	W6	102x63x34	ADDM2413VC200
M2413VC250	2500	2413	32000	5.12x10⁶	5.00	1.090	0.121	125	0.0160	W6	102x63x34	ADDM2413VC250
M2413VF200	2000	2413	32000	5.12x10⁶	5.00	1.090	0.121	125	0.0160	W43	100x63x26	ADDM2413VF200
M2413VF250	2500	2413	32000	5.12x10⁶	5.00	1.090	0.121	125	0.0160	W43	100x63x26	ADDM2413VF250
M3560TJ420	4200	3560	36000	6.48x10⁶	7.00	1.253	0.137	125	0.0080	W89	112x75x26	ADDM3560TJ420
M3560TJ450	4500	3560	36000	6.48x10⁶	7.00	1.253	0.137	125	0.0080	W89	112x75x26	ADDM3560TJ450
M4305TJ240	2400	4305	49000	12.0x10⁶	5.00	1.104	0.087	125	0.0080	W89	112x75x26	ADDM4305TJ240
M4305TJ280	2800	4305	49000	12.0x10⁶	5.00	1.104	0.087	125	0.0080	W89	112x75x26	ADDM4305TJ280

Dibujos y dimensiones de carcasas para Diodos IXYS WESTCODE y Repuestos:

Tipo de envase		Fuerza de montaje F_m	Dimensiones ØDxØdxH	Peso
WC	W1	3 - 5 kN	42x19x14 mm	0.07 kg
YC	W2	5 - 8 kN	42x25x14 mm	0.09 kg
YH	W3	5 - 8 kN	42x25x26 mm	0.14 kg
LC	W4	10 - 20 kN	58x34x27 mm	0.34 kg
NC	W5	19 - 26 kN	74x47x27 mm	0.51 kg
VC	W6	27 - 34 kN	102x63x34 mm	1.0 kg
ZC	W7	27 - 47 kN	110x73x37 mm	1.7 kg

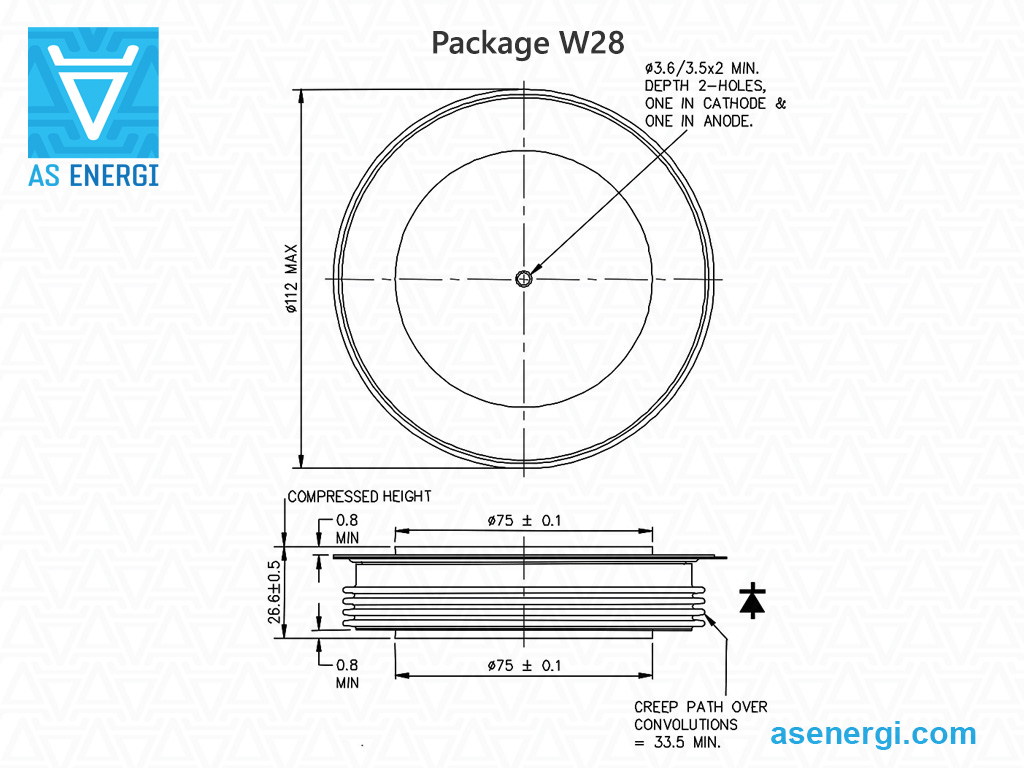

TC	W28	63 - 77 kN	112x75x26 mm	1.23 kg
TD	W29	63 - 77 kN	112x75x35 mm	1.7 kg
ND	W37	19 - 26 kN	74x47x21 mm	0.51 kg
ZD	W42	27 - 47 kN	110x73x26 mm	1.2 kg
VF	W43	27 - 34 kN	100x63x26 mm	0.8 kg

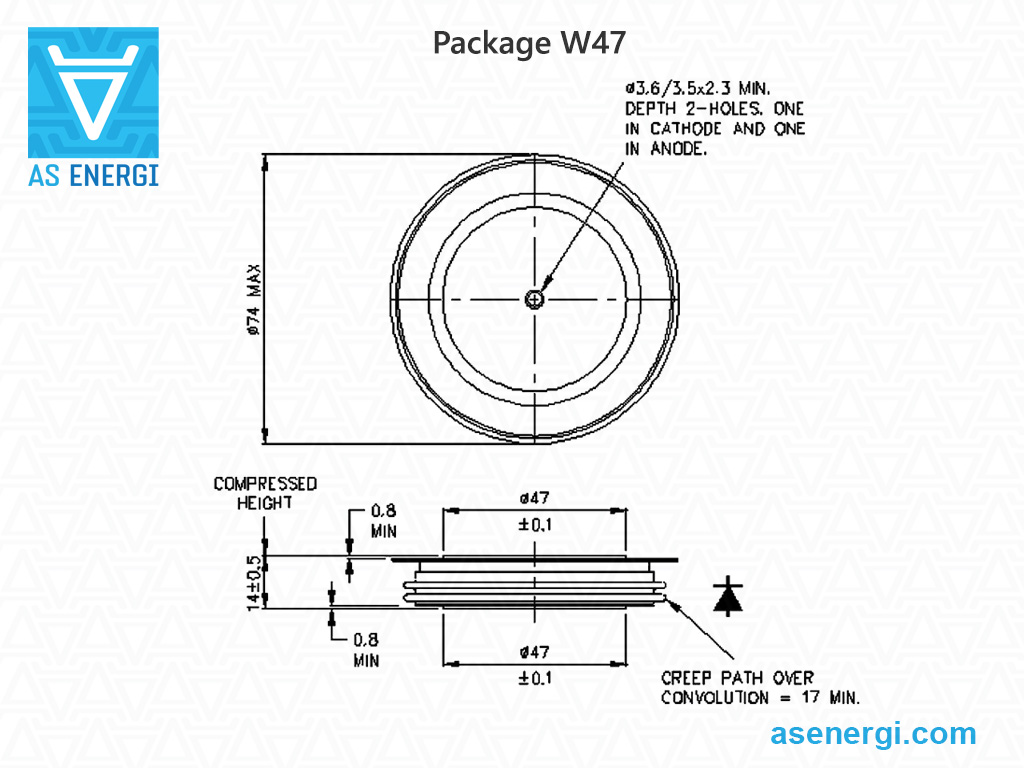

NH	W47	19 - 26 kN	74x47x14 mm	0.51 kg
DB	W49	20 - 24 kN	62x44x8 mm	0.12 kg
FC	W52	80 - 100 kN	144x100x35 mm	2.8 kg
MC	W54	25 - 31 kN	74x50x26 mm	0.53 kg

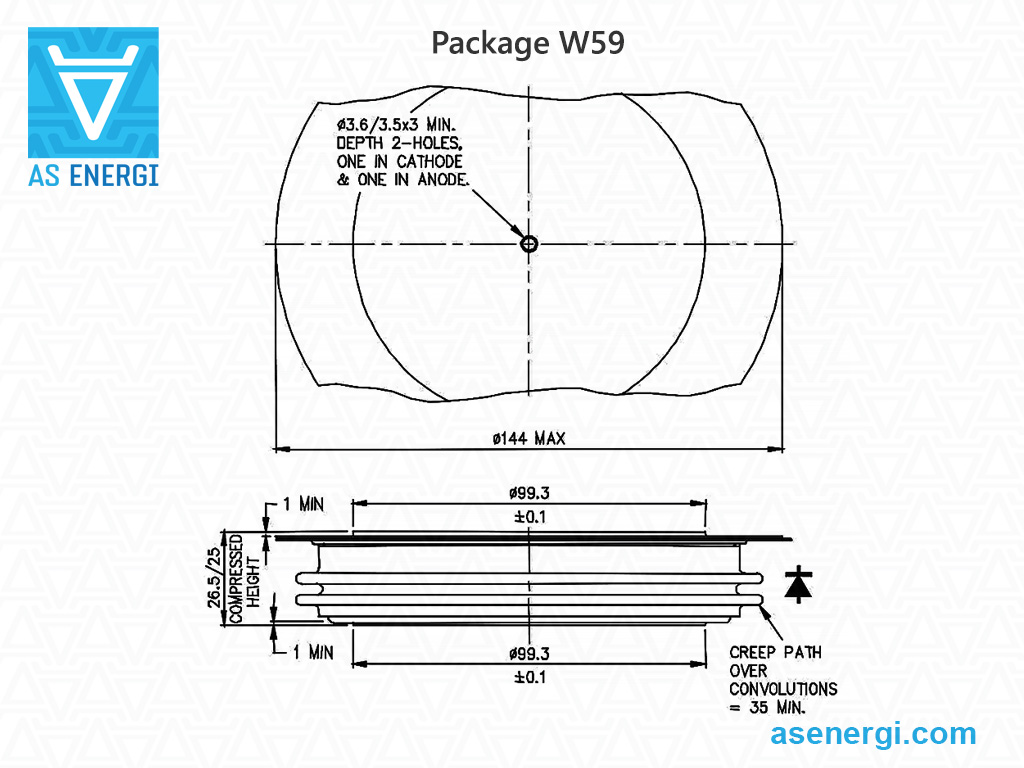

FD	W59	80 - 100 kN	144x100x26 mm	2.0 kg

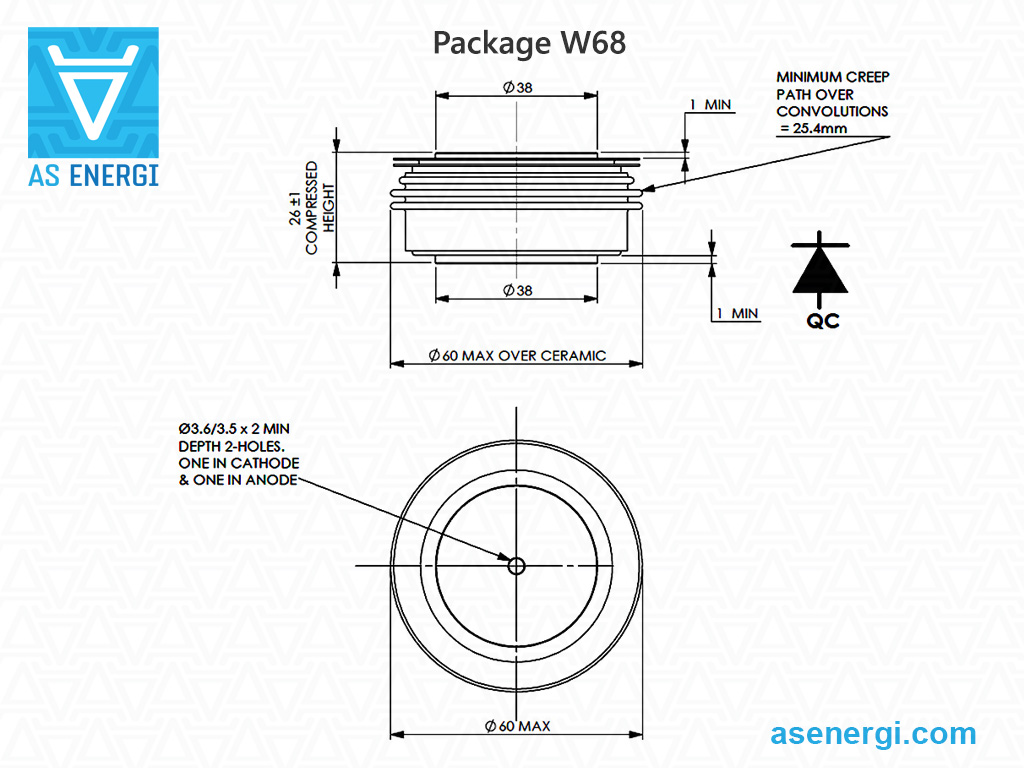

QC	W68	12 - 20 kN	60x38x26 mm	0.3 kg
TJ	W89	60 - 70 kN	112x75x26 mm	1.2 kg
TE	W94	60 - 70 kN	112x75x35 mm	1.7 kg

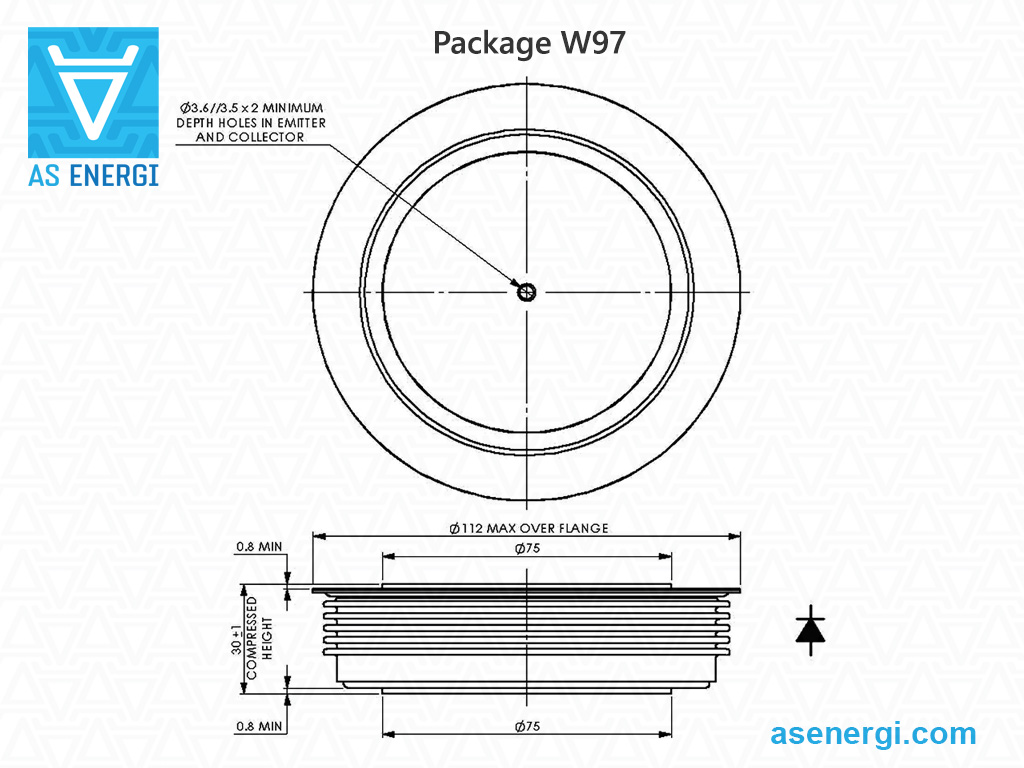

TF	W97	20 - 30 kN	112x75x30 mm	1.0 kg

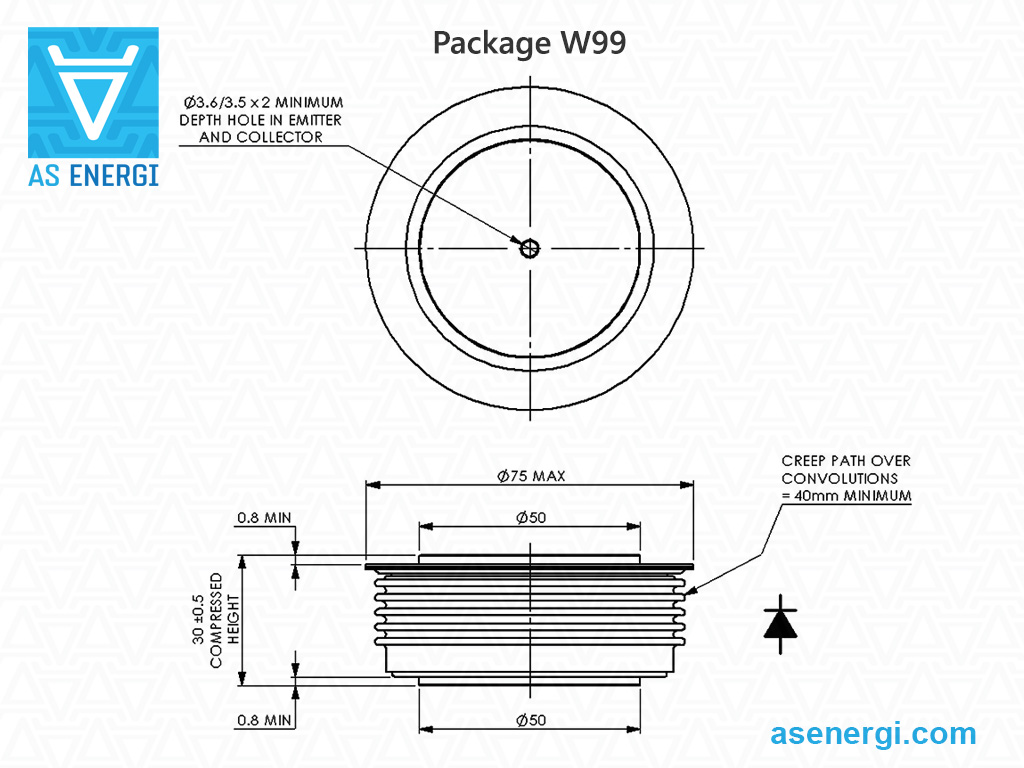

MF	W99	12 - 16 kN	75x59x30 mm	0.6 kg
EC	W111	72 - 93 kN	124x85x26 mm	1.6 kg
ED	W112	76 - 93 kN	124x85x35 mm	2.2 kg
JK	W113	16 - 20 kN	50x32x14 mm	0.2 kg
QA	W117	16 - 20 kN	60x38x26 mm	0.33 kg
LG	W120	10 - 20 kN	58x34x35 mm	0.4 kg
HA	W121	32 - 40 kN	100x66x26 mm	1.2 kg

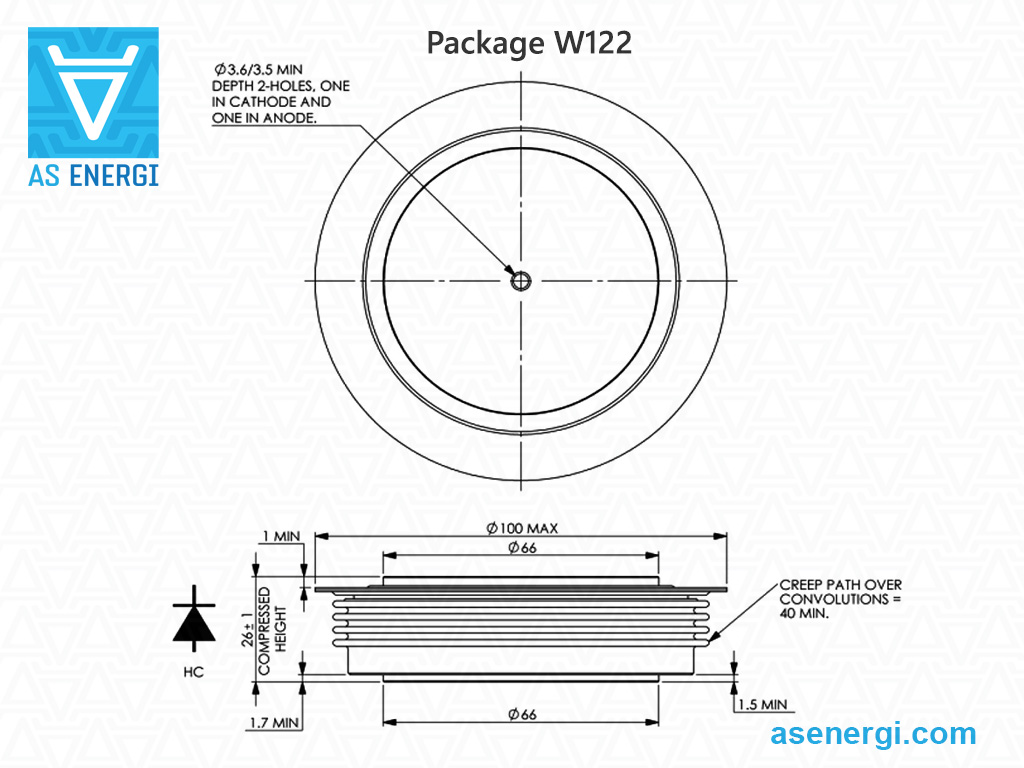

HC	W122	32 - 40 kN	100x66x26 mm	1.2 kg
HE	W123	32 - 40 kN	100x66x35 mm	1.2 kg

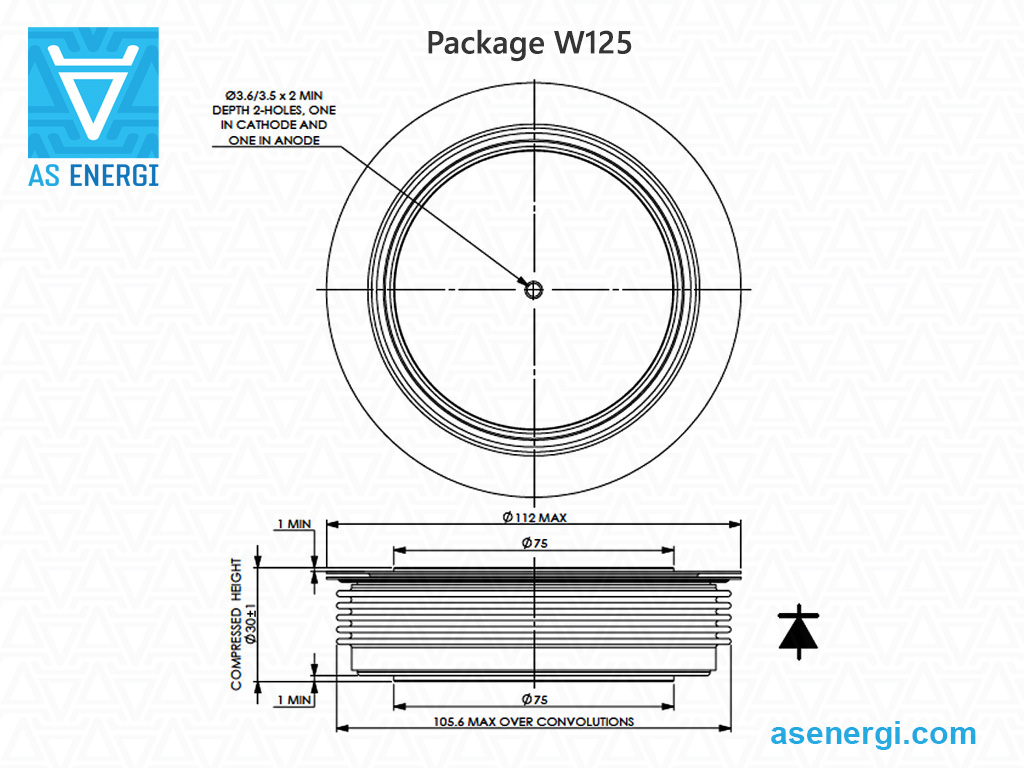

TG	W125	50 - 60 kN	112x75x30 mm	1.15 kg

Guía de numeración de piezas para diodos de recuperación suave:

DDM

4305

A	–	AS ENERGI^TM
DDM	–	Grupo de productos: Diodo tipo disco, Diodo de recuperación suave.
4305	–	Corriente de avance media I_F(AV), Amp.
TJ	–	Tipo de carcasa (paquete).
28	–	Clase de tensión V_RRM / 100.
0	–	Código corregido.

Semiconductores de Alta Potencia AS ENERGI^TM

Nuestra empresa está dedicada a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, rotativos y de soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, y disipadores de calor de aire y agua para ellos.
Puedes comprar dispositivos semiconductores en cualquier volumen, y al hacer pedidos de grandes lotes, el precio será más bajo. Hemos ganado la confianza de nuestros clientes y suministramos productos en todo el mundo.

Para preguntas relacionadas con la adquisición de Tiristores de Potencia, Diodos, Módulos, envía una solicitud por correo electrónico a:

[email protected]

Y te proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, proporcionaremos un precio individual!

Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

Galería de fotos

La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGI^TM, así como ejemplos de informes de prueba.

Ver más fotos

Vídeo: Diodos rectificadores de alta potencia tipo disco

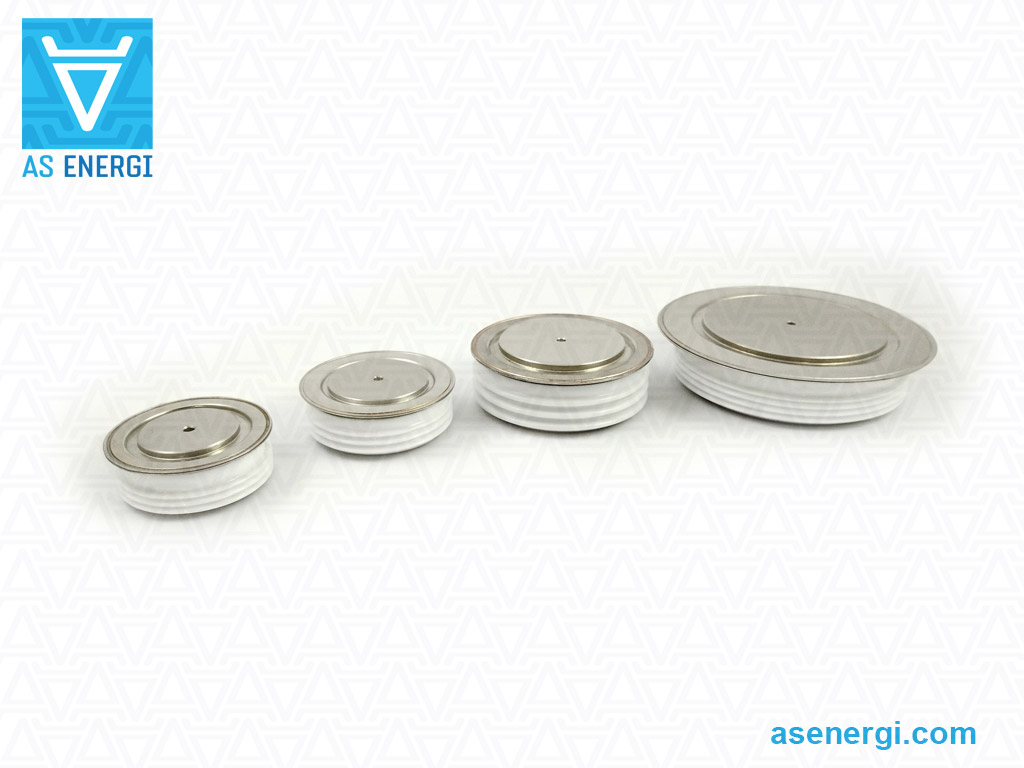

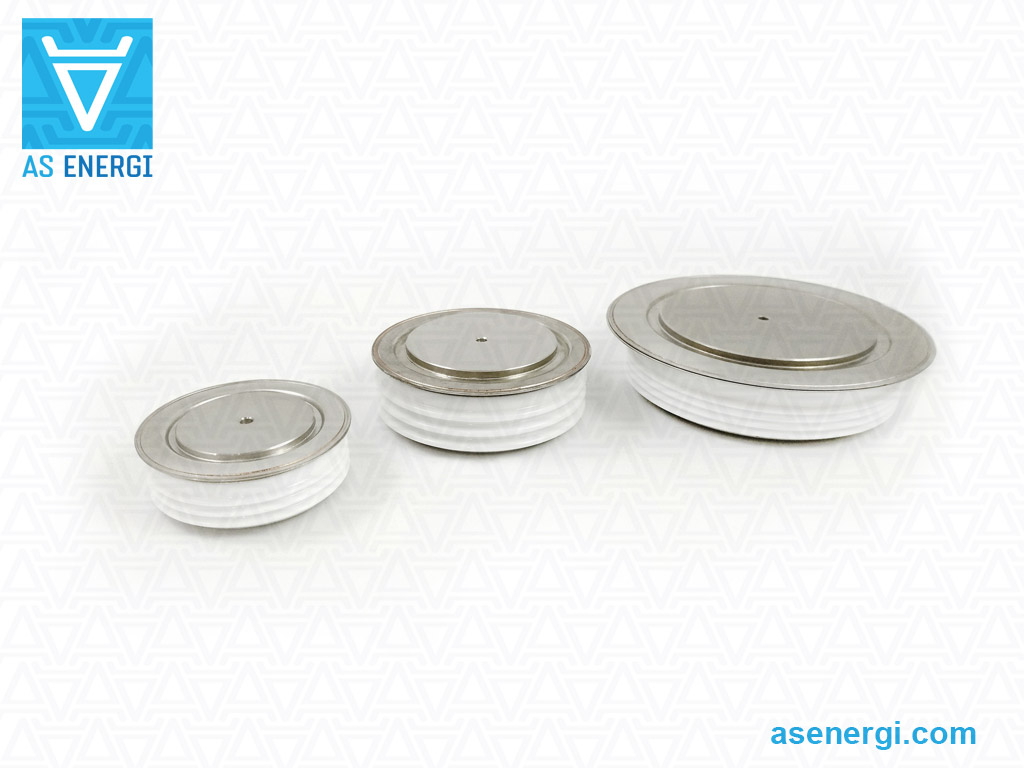

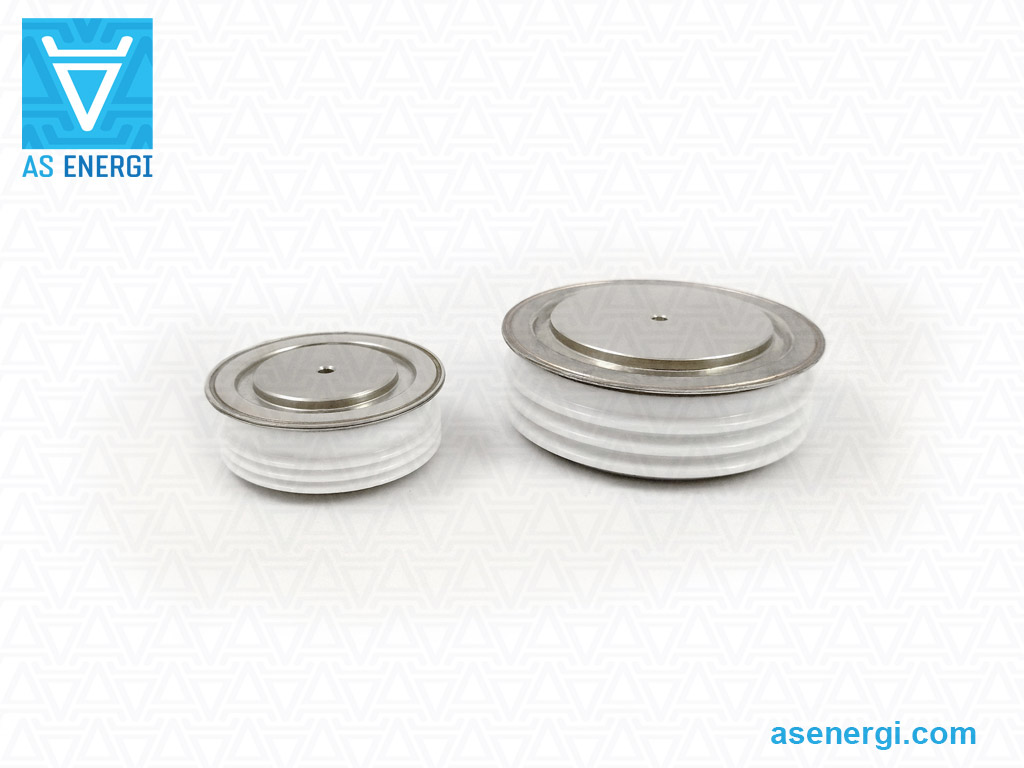

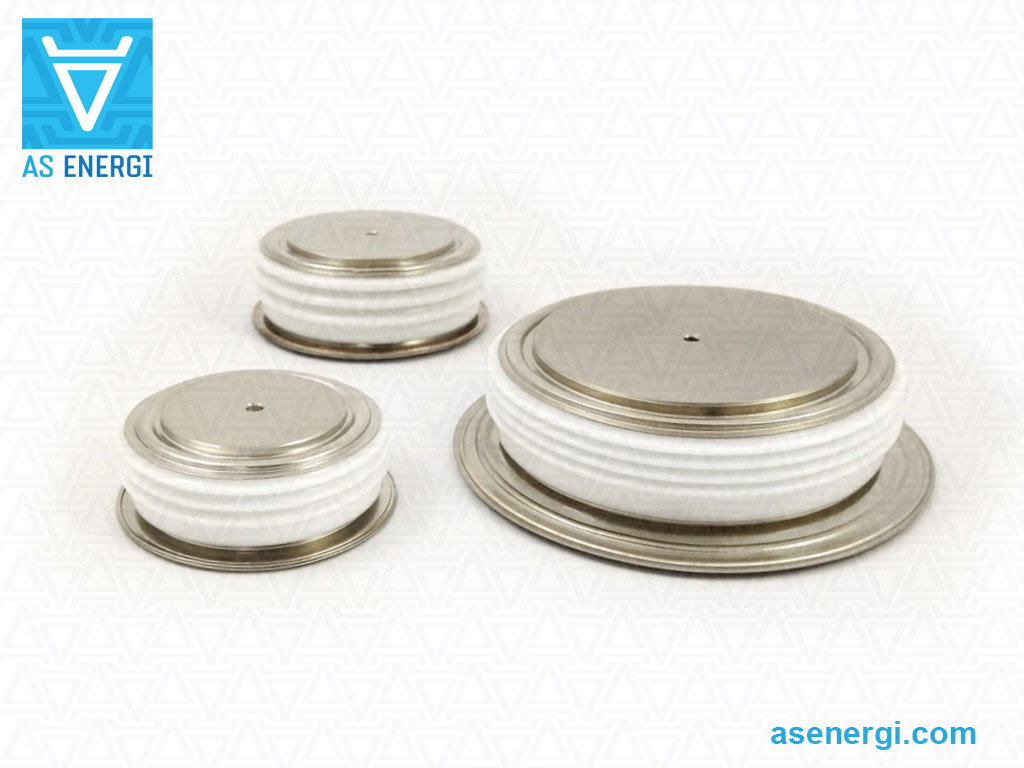

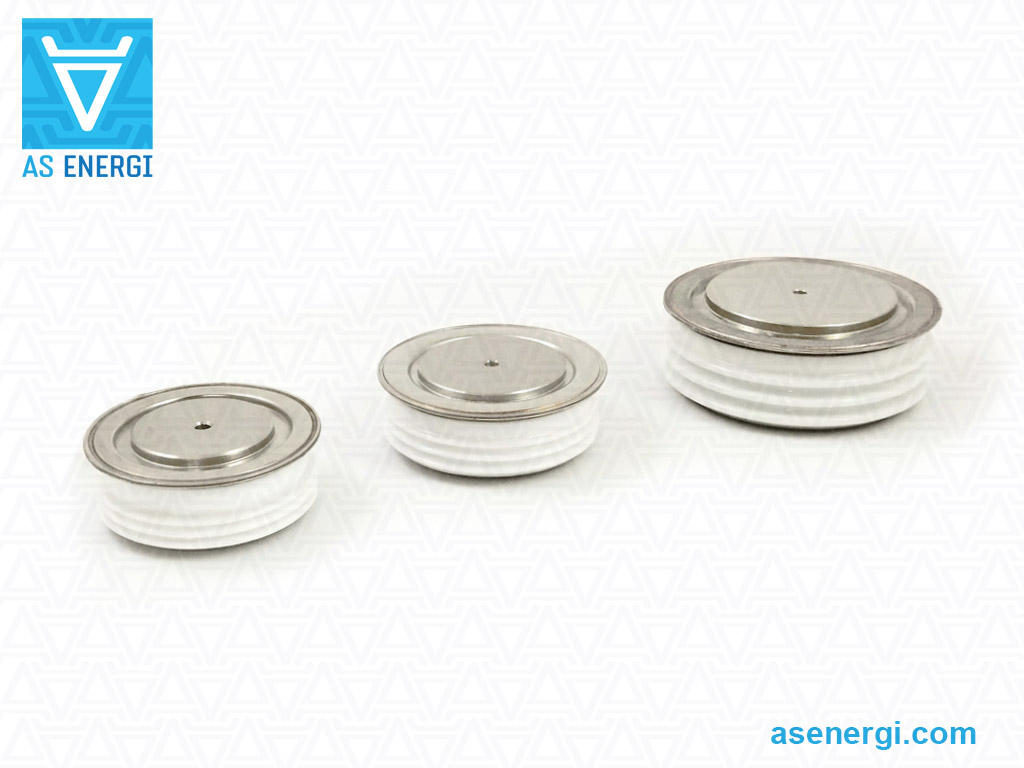

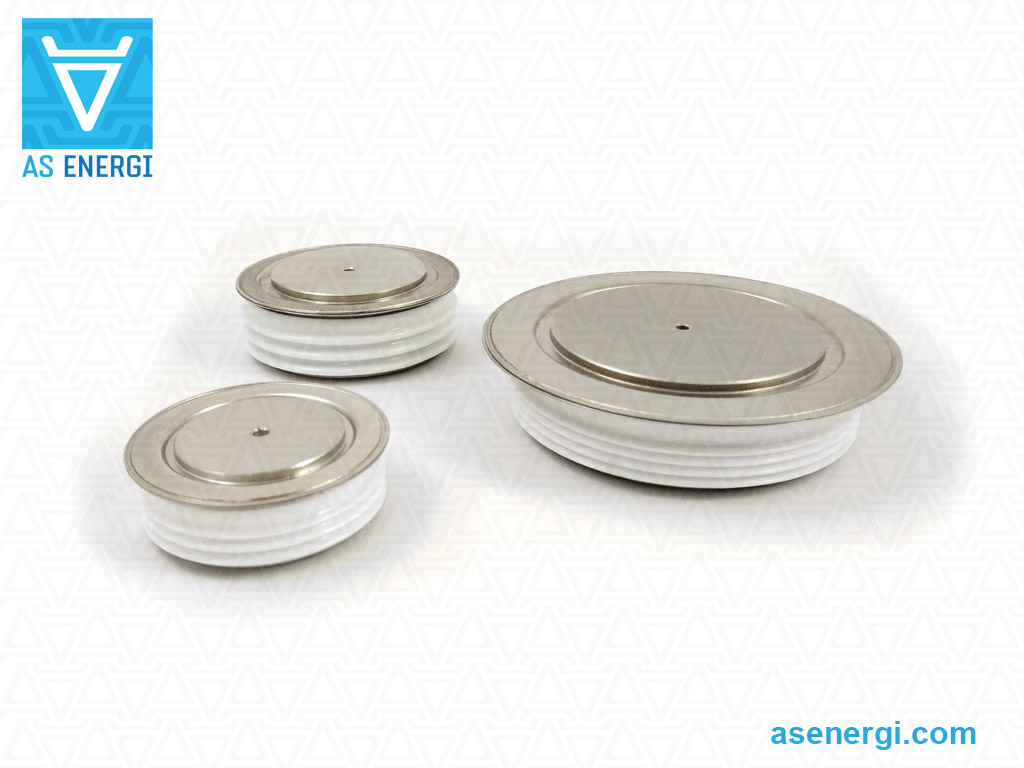

Foto de diodos rectificadores:

Recomendaciones de instalación para diodos rectificadores de potencia de tipo disco:

Montaje de un diodo con disipador térmico

La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de unión del diodo y el enfriador a lo largo de todo el rango de temperatura se asegura mediante un par de apriete (fuerza de sujeción) adecuado.

Antes del ensamblaje, debe realizar una inspección visual (1) de las superficies de contacto en busca de daños mecánicos y limpiar (2) con alcohol (tolueno, gasolina, acetona).

Después de la inspección, fije los contactos de corriente (cables), instale un pasador para fijar la alineación de la estructura.

Para mejorar los parámetros de transferencia de calor, se recomienda lubricar (3) con una capa delgada de pasta térmica de silicona antes del ensamblaje, lo cual no es una condición obligatoria para la instalación.

Instale el diodo (3), la segunda parte del enfriador, el aislante de fibra de vidrio y la arandela de empuje.

Enrosque el travesaño (4) y ajuste uniformemente las tuercas. Asegúrese de que no haya desalineación y uniformidad en las superficies de contacto.

Cuando las piezas estén lo suficientemente apretadas pero aún móviles, recomendamos colocar el enfriador sobre una superficie plana y verificar la tolerancia de paralelismo del plano general adyacente de las superficies (5).

Apriete cada tuerca por turnos (aproximadamente un cuarto de vuelta) hasta el tope (6). La cantidad de deflexión del travesaño determinará si la fuerza de sujeción lograda corresponde a la requerida.

Después de la instalación, los sujetadores (tuercas y arandelas) deben ser asegurados adicionalmente contra la corrosión.

Consejos y recomendaciones para diodos de potencia:

Los diodos de potencia no deben ser operados durante períodos prolongados bajo su carga límite para todos los parámetros. En este caso, el factor de seguridad se determina por el grado de fiabilidad requerido para el dispositivo.

Reemplace un diodo de potencia fallido con un diodo que coincida con los parámetros del que se reemplaza.

Se debe proporcionar superenfriamiento cuando se opere en un entorno con una temperatura ambiente elevada.

Se recomienda la limpieza periódica de los diodos de potencia y enfriadores para eliminar polvo y contaminantes y asegurar una correcta disipación de calor.

Se deben utilizar divisores de corriente inductivos (a menudo alambre toroidal retorcido) para igualar las corrientes entre los diodos de potencia conectados en paralelo. Los métodos de conexión más populares son el circuito cerrado, el circuito común de bobina o el diodo de potencia. La eficiencia de los divisores de corriente en este caso se determina por la sección transversal del alambre magnético.

La prevención del desequilibrio de voltaje cuando los diodos de potencia están conectados en serie se logra utilizando resistores de derivación conectados en paralelo con cada diodo. La igualación de voltaje en condiciones transitorias se proporciona conectando condensadores en paralelo con cada diodo.

Está estrictamente prohibido tocar los diodos de potencia bajo alta tensión durante la operación.

¿Por qué elegir AS ENERGI^TM?

Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
Marca europea - calidad 100%, precio favorable, plazos de producción cortos
Más de 20 años de experiencia en la industria de semiconductores
Clientes de más de 50 países confían en nosotros
20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
Producimos análogos de productos de otros fabricantes
Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años

Garantía de calidad

Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.

Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.

Geografía de la asociación

AS ENERGI^TM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.

Logística y entrega

Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.

AS ENERGI^TM Fabricación de semiconductores

Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.

Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.

Productos destacados:

Etiquetas: Diodo de recuperación rápida, diodo de recuperación suave, semiconductor de potencia, diodo Westcode reemplazar, diodo de disco IXYS Reino Unido Westcode Littelfuse equivalente, diodos de recuperación rápida catálogo pdf, diodos de cerámica aislante precio, diodo de recuperación rápida hoja de datos, certificado, fabricación, diodos de fábrica, especificaciones técnicas de silicio diodo de recuperación rápida
