Pavlo GorkunMódulos tiristores IXYS Littelfuse (Westcode) Recambio (19A - 1100A)
Módulos de Tiristor de Una y Doble Función AS ENERGITM es un dispositivo semiconductor de reemplazo, equivalente y alternativo para los Módulos de Tiristor IXYS, también conocidos como Módulos de Tiristor Littelfuse o Westcode.
Los Módulos de Tiristor tienen un diseño monolítico con topología de tiristor doble y simple. Se utilizan en circuitos de CC y CA con cargas de hasta 1100A y voltajes de pulso inverso de hasta 3600V.
Guía de numeración de piezas para módulos de tiristor
Recomendaciones de instalación para módulos de tiristor

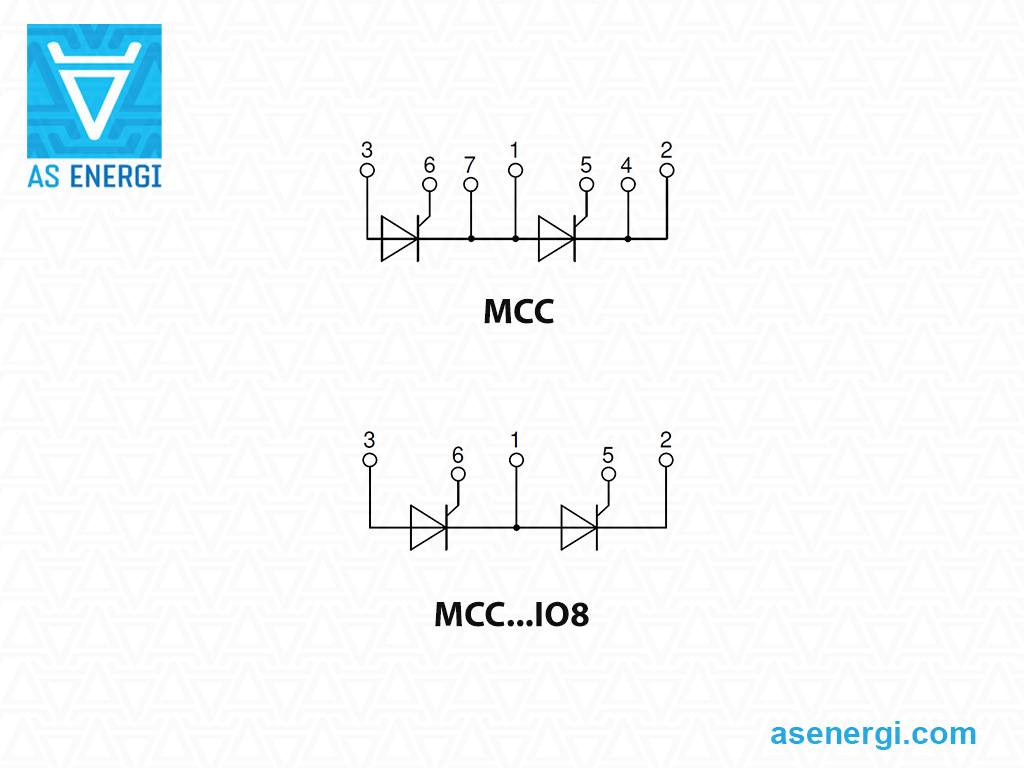

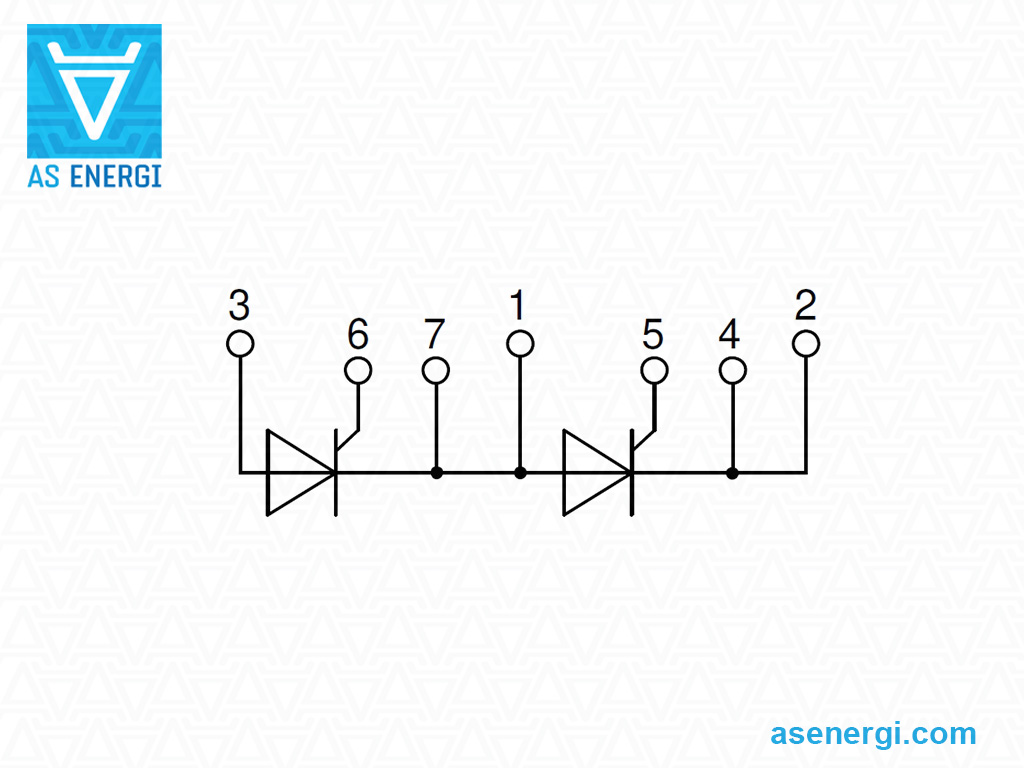

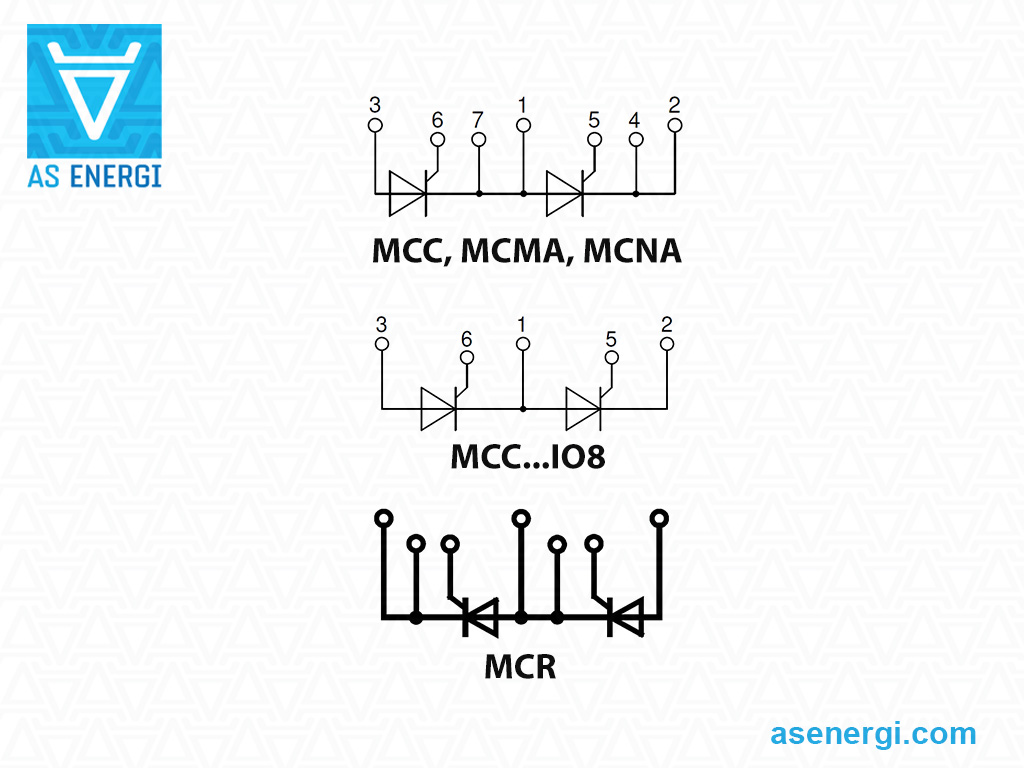

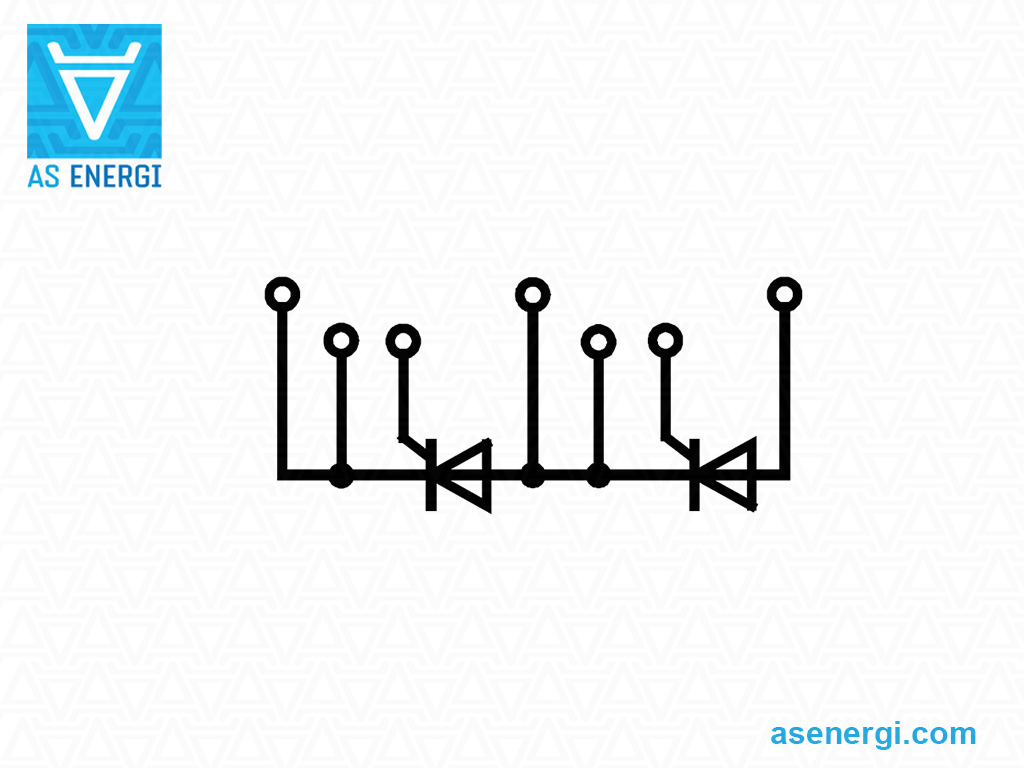

Diagrama de conexión de los módulos: MCC, MCR, MCMA, MCNA – medio puente; MCK – cátodo común; MCA – ánodo común; MCO – tiristor único.

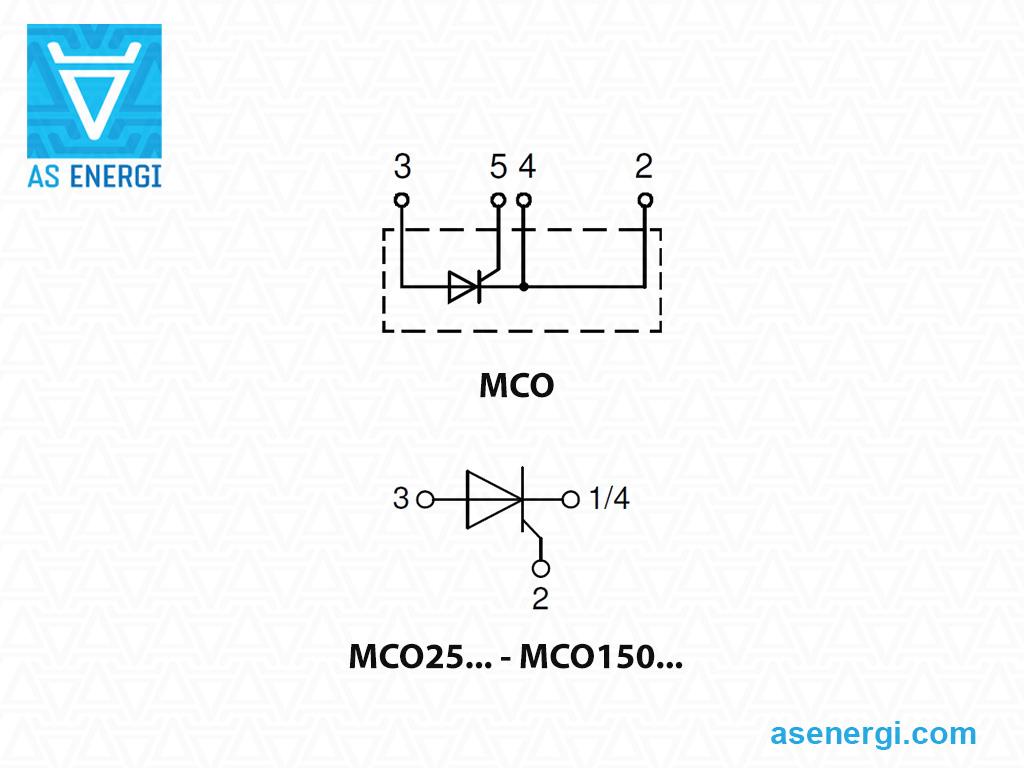

Las siguientes series: ASMCC, ASMCR, ASMCA, ASMCK, ASMCO, AMCMA, AMCNA son un reemplazo de las series MCC, MCR, MCA, MCK, MCO, MCMA, MCNA de módulos de tiristor IXYS.
Los módulos de tiristor se caracterizan por su alta capacidad de ciclos eléctricos y térmicos, lo que significa alta fiabilidad y una larga vida útil en modos de operación intensiva.
Los módulos de tiristor tienen un diseño con sujeción mediante tornillos a través de orificios pasantes en la carcasa. Al montar los módulos de tiristor, se debe prestar especial atención a la estanqueidad de las superficies de contacto. Los módulos están alojados en una carcasa industrial estándar que facilita la integración del dispositivo en equipos existentes.
Los módulos de tiristor se utilizan en diversos equipos de potencia: unidades de potencia y control, accionamientos eléctricos, reguladores de potencia, reguladores de CA, convertidores, controladores de altos hornos o procesos químicos, equipos de soldadura y como rectificadores para convertidores de CA.
Nuestros módulos se ofrecen en varias topologías de dispositivos dobles y simples para casi todas las aplicaciones de control de fase o rectificación.
Nuestra empresa proporciona una garantía de calidad para los módulos de tiristor de 2 años a partir de la fecha de compra. Al suministrar los módulos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los módulos tiristores depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Para consultas sobre la adquisición de Módulos de Potencia, Tiristores, Diodos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para una gran cantidad, proporcionaremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Especificaciones generales de los módulos tiristores MCC, MCR, MCA, MCK, MCO, MCMA, MCNA
IXYS y sustitución
| Serie | Tipo | IT(AV)M | VRRM | ITSM | I2t | V(TO) | rT | Tvj max | Rth(j-c) |
W | Paquete, Dimensiones L×B×H |
Sustitución AS ENERGITM |
Ficha técnica |
| A | V | A | kA2·s | V | mΩ | ºC | ºC/W | g | mm | ||||
| MCC – Circuito de medio puente | |||||||||||||
| MCC19 | MCC19-08IO1B | 18 | 800 | 400 | 0.80 | 0.85 | 18 | 125 | 1.30 | 81 | TO-240AA-1B 92x20x30 |
ASMCC19-08-IO1B |
|
| MCC19-12IO1B | 1200 | ASMCC19-12-IO1B |
|
||||||||||
| MCC19-14IO1B | 1400 | ASMCC19-14-IO1B |
|
||||||||||
| MCC19-16IO1B | 1600 | ASMCC19-16-IO1B |
|
||||||||||
| MCC19-08IO8B | 800 | TO-240AA-8B 92x20x30 |
ASMCC19-08-IO8B |
|
|||||||||
| MCC19-12IO8B | 1200 | ASMCC19-12-IO8B |
|
||||||||||
| MCC19-14IO8B | 1400 | ASMCC19-14-IO8B |
|
||||||||||
| MCC19-16IO8B | 1600 | ASMCC19-16-IO8B |
|
||||||||||
| MCC21 | MCC21-08IO8B | 21 | 800 | 320 | 0.51 | 0.85 | 15 | 125 | 1.10 | 81 | TO-240AA-8B 92x20x30 |
ASMCC21-08-IO8B |
|
| MCC21-12IO8B | 1200 | ASMCC21-12-IO8B |
|
||||||||||
| MCC21-14IO8B | 1400 | ASMCC21-14-IO8B |
|
||||||||||
| MCC21-16IO8B | 1600 | ASMCC21-16-IO8B |
|
||||||||||
| MCC26 | MCC26-14IO1 | 27 | 1400 | 520 | 1.35 | 0.85 | 11 | 125 | 0.88 | 81 | TO-240AA-1B 92x20x30 |
ASMCC26-14-IO1 |
|
| MCC26-08IO1B | 800 | ASMCC26-08-IO1B |
|
||||||||||
| MCC26-12IO1B | 1200 | ASMCC26-12-IO1B |
|
||||||||||
| MCC26-14IO1B | 1400 | ASMCC26-14-IO1B |
|
||||||||||
| MCC26-16IO1B | 1600 | ASMCC26-16-IO1B |
|
||||||||||
| MCC26-08IO8B | 800 | TO-240AA-8B 92x20x30 |
ASMCC26-08-IO8B |
|
|||||||||
| MCC26-12IO8B | 1200 | ASMCC26-12-IO8B |
|
||||||||||
| MCC26-14IO8B | 1400 | ASMCC26-14-IO8B |
|
||||||||||
| MCC26-16IO8B | 1600 | ASMCC26-16-IO8B |
|
||||||||||
| MCC44 | MCC44-08IO1B | 49 | 800 | 1150 | 6.62 | 0.85 | 5.30 | 125 | 0.53 | 81 | TO-240AA-1B 92x20x30 |
ASMCC44-08-IO1B |
|
| MCC44-12IO1B | 1200 | ASMCC44-12-IO1B |
|
||||||||||
| MCC44-14IO1B | 1400 | ASMCC44-14-IO1B |
|
||||||||||
| MCC44-16IO1B | 1600 | ASMCC44-16-IO1B |
|
||||||||||
| MCC44-18IO1B | 1800 | ASMCC44-18-IO1B |
|
||||||||||
| MCC44-08IO8B | 800 | TO-240AA-8B 92x20x30 |
ASMCC44-08-IO8B |
|
|||||||||
| MCC44-12IO8B | 1200 | ASMCC44-12-IO8B |
|
||||||||||
| MCC44-14IO8B | 1400 | ASMCC44-14-IO8B |
|
||||||||||
| MCC44-16IO8B | 1600 | ASMCC44-16-IO8B |
|
||||||||||
| MCC44-18IO8B | 1800 | ASMCC44-18-IO8B |
|
||||||||||
| MCC56 | MCC56-14IO1 | 60 | 1400 | 1500 | 11.3 | 0.85 | 3.70 | 125 | 0.45 | 81 | TO-240AA-1B 92x20x30 |
ASMCC56-14-IO1 |
|
| MCC56-08IO1B | 800 | ASMCC56-08-IO1B |
|
||||||||||
| MCC56-12IO1B | 1200 | ASMCC56-12-IO1B |
|
||||||||||
| MCC56-14IO1B | 1400 | ASMCC56-14-IO1B |
|
||||||||||
| MCC56-16IO1B | 1600 | ASMCC56-16-IO1B |
|
||||||||||
| MCC56-18IO1B | 1800 | ASMCC56-18-IO1B |
|
||||||||||
| MCC56-08IO8B | 800 | TO-240AA-8B 92x20x30 |
ASMCC56-08-IO8B |
|
|||||||||
| MCC56-12IO8B | 1200 | ASMCC56-12-IO8B |
|
||||||||||
| MCC56-14IO8B | 1400 | ASMCC56-14-IO8B |
|
||||||||||
| MCC56-16IO8B | 1600 | ASMCC56-16-IO8B |
|
||||||||||
| MCC56-18IO8B | 1800 | ASMCC56-18-IO8B |
|
||||||||||
| MCC72 | MCC72-08IO1B | 85 | 800 | 1700 | 14.5 | 0.85 | 3.20 | 125 | 0.30 | 81 | TO-240AA-1B 92x20x30 |
ASMCC72-08-IO1B |
|
| MCC72-12IO1B | 1200 | ASMCC72-12-IO1B |
|
||||||||||
| MCC72-14IO1B | 1400 | ASMCC72-14-IO1B |
|
||||||||||
| MCC72-16IO1B | 1600 | ASMCC72-16-IO1B |
|
||||||||||
| MCC72-18IO1B | 1800 | ASMCC72-18-IO1B |
|
||||||||||
| MCC72-08IO8B | 800 | TO-240AA-8B 92x20x30 |
ASMCC72-08-IO8B |
|
|||||||||
| MCC72-12IO8B | 1200 | ASMCC72-12-IO8B |
|
||||||||||
| MCC72-14IO8B | 1400 | ASMCC72-14-IO8B |
|
||||||||||
| MCC72-16IO8B | 1600 | ASMCC72-16-IO8B |
|
||||||||||
| MCC72-18IO8B | 1800 | ASMCC72-18-IO8B |
|
||||||||||
| MCC94 | MCC94-20IO1B | 104 | 2000 | 1700 | 14.5 | 0.85 | 3.20 | 125 | 0.22 | 81 | TO-240AA-1B 92x20x30 |
ASMCC94-20-IO1B |
|
| MCC94-22IO1B | 2200 | ASMCC94-22-IO1B |
|
||||||||||
| MCC94-24IO1B | 2400 | ASMCC94-24-IO1B |
|
||||||||||
| MCC95 | MCC95-14IO1 | 116 | 1400 | 2250 | 25.3 | 0.85 | 2.40 | 125 | 0.22 | 81 | TO-240AA-1B 92x20x30 |
ASMCC95-14-IO1 |
|
| MCC95-16IO1 | 1600 | ASMCC95-16-IO1 |
|
||||||||||
| MCC95-08IO1B | 800 | ASMCC95-08-IO1B |
|
||||||||||
| MCC95-12IO1B | 1200 | ASMCC95-12-IO1B |
|
||||||||||
| MCC95-14IO1B | 1400 | ASMCC95-14-IO1B |
|
||||||||||
| MCC95-16IO1B | 1600 | ASMCC95-16-IO1B |
|
||||||||||
| MCC95-18IO1B | 1800 | ASMCC95-18-IO1B |
|
||||||||||
| MCC95-08IO8B | 800 | TO-240AA-8B 92x20x30 |
ASMCC95-08-IO8B |
|
|||||||||
| MCC95-12IO8B | 1200 | ASMCC95-12-IO8B |
|
||||||||||
| MCC95-14IO8B | 1400 | ASMCC95-14-IO8B |
|
||||||||||
| MCC95-16IO8B | 1600 | ASMCC95-16-IO8B |
|
||||||||||
| MCC95-18IO8B | 1800 | ASMCC95-18-IO8B |
|
||||||||||
| MCC132 | MCC132-08IO1 | 130 | 800 | 4750 | 112.8 | 0.80 | 1.50 | 125 | 0.23 | 150 | Y4-M6 94x34x30 |
ASMCC132-08-IO1 |
|
| MCC132-12IO1 | 1200 | ASMCC132-12-IO1 |
|
||||||||||
| MCC132-14IO1 | 1400 | ASMCC132-14-IO1 |
|
||||||||||
| MCC132-16IO1 | 1600 | ASMCC132-16-IO1 |
|
||||||||||
| MCC132-18IO1 | 1800 | ASMCC132-18-IO1 |
|
||||||||||
| MCC132-14IO1B | 1400 | ASMCC132-14-IO1B |
|
||||||||||
| MCC132-16IO1B | 1600 | ASMCC132-16-IO1B |
|
||||||||||
| MCC132-18IO1B | 1800 | ASMCC132-18-IO1B |
|

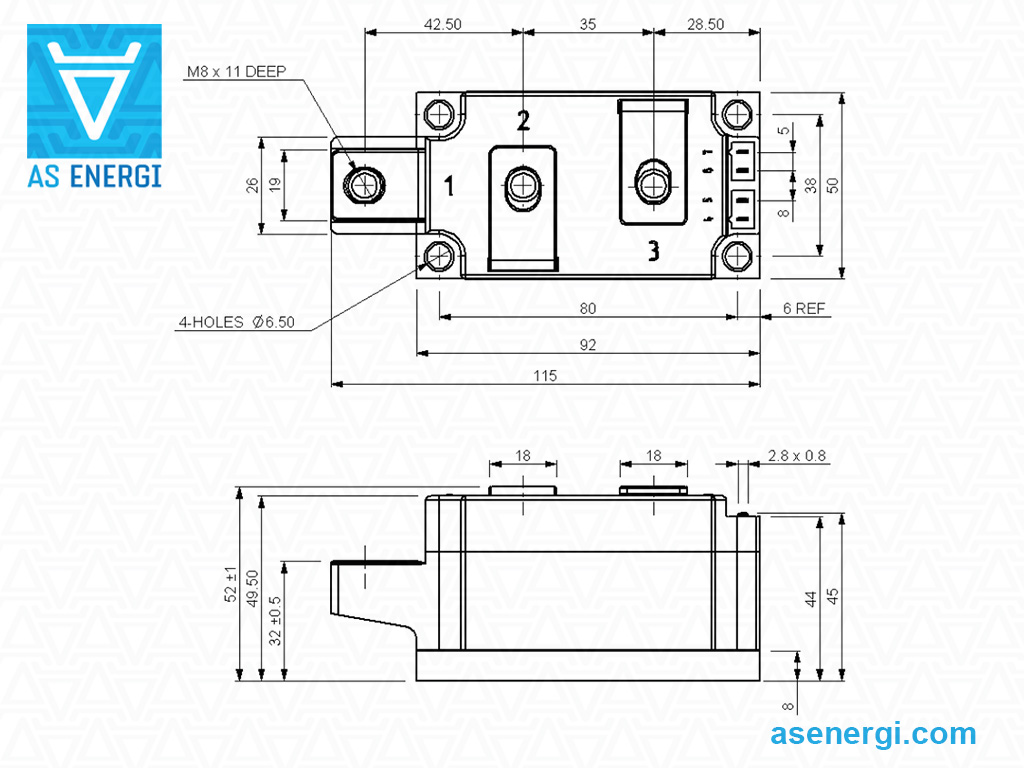

||||||||||
| MCC160 | MCC160-30IO3 | 170 | 3000 | 4000 | 66.6 | 1.20 | 2.30 | 125 | 0.11 | 800 | W102 115x50x52 |
ASMCC160-30-IO3 |
|
| MCC160-36IO3 | 3600 | ASMCC160-36-IO3 |
|
||||||||||
| MCC161 | MCC161-20IO1 | 165 | 2000 | 6000 | 180.0 | 0.80 | 1.60 | 125 | 0.155 | 150 | Y4-M6 94x34x30 |
ASMCC161-20-IO1 |
|
| MCC161-22IO1 | 2200 | ASMCC161-22-IO1 |
|
||||||||||
| MCC162 | MCC162-08IO1 | 181 | 800 | 6000 | 180.0 | 0.88 | 1.15 | 125 | 0.155 | 150 | Y4-M6 94x34x30 |
ASMCC162-08-IO1 |
|
| MCC162-12IO1 | 1200 | ASMCC162-12-IO1 |
|
||||||||||
| MCC162-14IO1 | 1400 | ASMCC162-14-IO1 |
|
||||||||||
| MCC162-16IO1 | 1600 | ASMCC162-16-IO1 |
|
||||||||||
| MCC162-18IO1 | 1800 | ASMCC162-18-IO1 |
|
||||||||||
| MCC162-14IO1B | 1400 | ASMCC162-14-IO1B |
|
||||||||||
| MCC162-16IO1B | 1600 | ASMCC162-16-IO1B |
|
||||||||||
| MCC162-18IO1B | 1800 | ASMCC162-18-IO1B |
|
||||||||||
| MCC200 | MCC200-14IO1 | 261 | 1400 | 8000 | 320.0 | 0.80 | 1.40 | 125 | 0.13 | 150 | Y4-M6 94x34x30 |
ASMCC200-14-IO1 |
|
| MCC200-16IO1 | 1600 | ASMCC200-16-IO1 |
|
||||||||||
| MCC200-18IO1 | 1800 | ASMCC200-18-IO1 |
|
||||||||||
| MCC220 | MCC220-08IO1 | 250 | 800 | 8500 | 360.0 | 0.90 | 1.0 | 140 | 0.139 | 320 | Y2-DCB 116x60x32 |
ASMCC220-08-IO1 |
|
| MCC220-12IO1 | 1200 | ASMCC220-12-IO1 |
|
||||||||||
| MCC220-14IO1 | 1400 | ASMCC220-14-IO1 |
|
||||||||||
| MCC220-16IO1 | 1600 | ASMCC220-16-IO1 |
|
||||||||||
| MCC220-18IO1 | 1800 | ASMCC220-18-IO1 |
|
||||||||||
| MCC220-28IO3B | 235 | 2800 | 5500 | 125.0 | 1.1 | 125 | 0.11 | 800 | W102 115x50x52 |
ASMCC220-28-IO3B |
|
||
| MCC224 | MCC224-20IO1 | 250 | 2000 | 8000 | 320.0 | 0.72 | 1.20 | 140 | 0.139 | 680 | Y1-CU 92x50x52 |
ASMCC224-20-IO1 |
|
| MCC224-22IO1 | 2200 | ASMCC224-22-IO1 |
|
||||||||||
| MCC224-24IO1 | 2400 | ASMCC224-24-IO1 |
|
||||||||||
| MCC225 | MCC225-12IO1 | 220 | 1200 | 8000 | 320.0 | 0.79 | 0.83 | 140 | 0.157 | 680 | Y1-CU 92x50x52 |
ASMCC225-12-IO1 |
|
| MCC225-14IO1 | 1400 | ASMCC225-14-IO1 |
|
||||||||||
| MCC225-16IO1 | 1600 | ASMCC225-16-IO1 |
|
||||||||||
| MCC225-18IO1 | 1800 | ASMCC225-18-IO1 |
|
||||||||||
| MCC250 | MCC250-08IO1 | 287 | 800 | 9000 | 405.0 | 0.85 | 0.82 | 140 | 0.129 | 320 | Y2-DCB 116x60x32 |
ASMCC250-08-IO1 |
|
| MCC250-12IO1 | 1200 | ASMCC250-12-IO1 |
|
||||||||||
| MCC250-14IO1 | 1400 | ASMCC250-14-IO1 |
|
||||||||||
| MCC250-16IO1 | 1600 | ASMCC250-16-IO1 |
|
||||||||||
| MCC250-18IO1 | 1800 | ASMCC250-18-IO1 |
|
||||||||||
| MCC255 | MCC255-12IO1 | 250 | 1200 | 9200 | 432.2 | 0.80 | 0.68 | 140 | 0.14 | 680 | Y1-CU 92x50x52 |
ASMCC255-12-IO1 |
|
| MCC255-14IO1 | 1400 | ASMCC255-14-IO1 |
|
||||||||||
| MCC255-16IO1 | 1600 | ASMCC255-16-IO1 |
|
||||||||||
| MCC255-18IO1 | 1800 | ASMCC255-18-IO1 |
|
||||||||||
| MCC265 | MCC265-24IO3 | 280 | 2400 | 7600 | 238.0 | 0.80 | 0.70 | 125 | 0.11 | 800 | W102 115x50x52 |
ASMCC265-24-IO3 |
|
| MCC310 | MCC310-08IO1 | 320 | 800 | 9200 | 423.2 | 0.80 | 0.82 | 140 | 0.11 | 255 | Y2-DCB 116x60x32 |
ASMCC310-08-IO1 |
|
| MCC310-12IO1 | 1200 | ASMCC310-12-IO1 |
|
||||||||||
| MCC310-14IO1 | 1400 | ASMCC310-14-IO1 |
|
||||||||||
| MCC310-16IO1 | 1600 | ASMCC310-16-IO1 |
|
||||||||||
| MCC310-18IO1 | 1800 | ASMCC310-18-IO1 |
|
||||||||||
| MCC310-22IO1 | 2200 | 8000 | 0.76 | 0.97 | 0.112 | ASMCC310-22-IO1 |
|
||||||
| MCC312 | MCC312-12IO1 | 320 | 1200 | 9600 | 460.8 | 0.80 | 0.68 | 140 | 0.12 | 680 | Y1-CU 92x50x52 |
ASMCC312-12-IO1 |
|
| MCC312-14IO1 | 1400 | ASMCC312-14-IO1 |
|
||||||||||
| MCC312-16IO1 | 1600 | ASMCC312-16-IO1 |
|
||||||||||
| MCC312-18IO1 | 1800 | ASMCC312-18-IO1 |
|
||||||||||
| MCC320 | MCC320-30IO2 | 327 | 3000 | 5000 | 125 | 1.15 | 0.80 | 125 | 0.065 | 1500 | W74 149x60x48 |
ASMCC320-30-IO2 |
|
| MCC320-32IO2 | 3200 | ASMCC320-32-IO2 |
|
||||||||||
| MCC320-34IO2 | 3400 | ASMCC320-34-IO2 |
|
||||||||||
| MCC320-36IO2 | 3600 | ASMCC320-36-IO2 |
|
||||||||||
| MCC325 | MCC325-14IO3 | 345 | 1400 | 7650 | 293 | 0.75 | 0.50 | 130 | 0.11 | 800 | W102 115x50x52 |
ASMCC325-14-IO3 |
|
| MCC325-18IO3 | 1800 | ASMCC325-18-IO3 |
|
||||||||||
| MCC380 | MCC380-28IO2 | 395 | 2800 | 8100 | - | 1.0 | 0.650 | 125 | 0.62 | 1500 | W74 149x60x52 |
ASMCC380-28-IO2 | - |
| MCC431 | MCC431-20IO2 | 429 | 2000 | 10900 | 594 | 1.00 | 0.41 | 125 | 0.062 | 1500 | W74 149x60x52 |
ASMCC431-20-IO2 |
|
| MCC431-22IO2 | 2200 | ASMCC431-22-IO2 |
|
||||||||||
| MCC431-24IO2 | 2400 | ASMCC431-24-IO2 |
|
||||||||||
| MCC500 | MCC500-12IO1 | 500 | 1200 | 16500 | 1360 | 0.82 | 0.27 | 125 | 0.062 | 1500 | W63 150x60x52 |
ASMCC500-12-IO1 |
|
| MCC500-14IO1 | 1400 | ASMCC500-14-IO1 |
|
||||||||||
| MCC500-16IO1 | 1600 | ASMCC500-16-IO1 |
|
||||||||||
| MCC500-18IO1 | 1800 | ASMCC500-18-IO1 |
|
||||||||||
| MCC500-20IO1 | 2000 | 14000 | 980 | 0.88 | 0.46 | ASMCC500-20-IO1 |
|
||||||
| MCC500-22IO1 | 2200 | ASMCC500-22-IO1 |
|

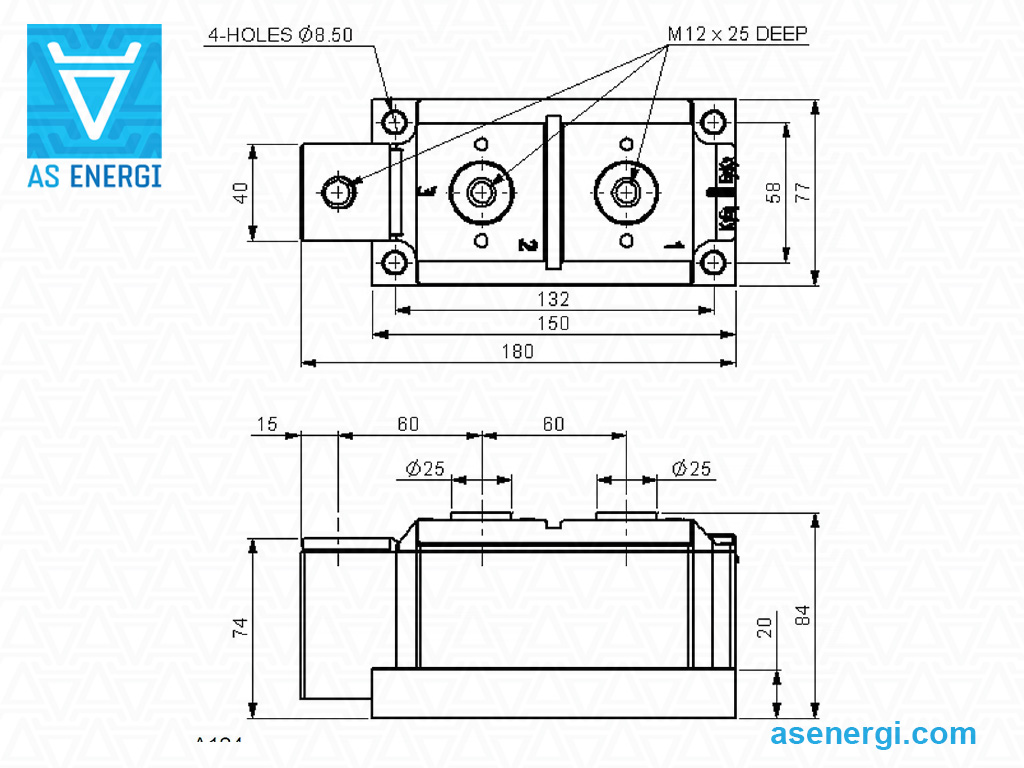

||||||||||
| MCC500-30IO7 | 3000 | 16200 | 1310 | 1.079 | 0.422 | 0.050 | 3500 | W88 180x77x84 |
ASMCC500-30-IO7 |
|
|||
| MCC500-36IO7 | 3600 | ASMCC500-36-IO7 |
|
||||||||||
| MCC501 | MCC501-12IO2 | 503 | 1200 | 14500 | 1050 | 0.85 | 0.30 | 125 | 0.062 | 1500 | W74 149x60x52 |
ASMCC501-12-IO2 |
|
| MCC501-14IO2 | 1400 | ASMCC501-14-IO2 |
|
||||||||||
| MCC501-16IO2 | 1600 | ASMCC501-16-IO2 |
|
||||||||||
| MCC501-18IO2 | 1800 | ASMCC501-18-IO2 |
|
||||||||||
| MCC550 | MCC550-12IO1 | 550 | 1200 | 18000 | 1620 | 0.839 | 0.244 | 125 | 0.062 | 1500 | W63 150x60x52 |
ASMCC550-12-IO1 |
|
| MCC550-14IO1 | 1400 | ASMCC550-14-IO1 |
|
||||||||||
| MCC550-16IO1 | 1600 | ASMCC550-16-IO1 |
|
||||||||||
| MCC552 | MCC552-12IO2 | 550 | 1200 | 15800 | 1250 | 0.770 | 0.259 | 125 | 0.062 | 1500 | W74 149x60x52 |
ASMCC552-12-IO2 |
|
| MCC552-14IO2 | 1400 | ASMCC552-14-IO2 |
|
||||||||||
| MCC552-16IO2 | 1600 | ASMCC552-16-IO2 |
|
||||||||||
| MCC600 | MCC600-20IO1W | 600 | 2000 | 16500 | 1360 | 0.88 | 0.46 | 125 | 0.09 | 1800 | W64 150x60x62 |
ASMCC600-20-IO1W |
|
| MCC600-22IO1W | 2200 | ASMCC600-22-IO1W |
|
||||||||||
| MCC650 | MCC650-24IO7 | 646 | 2400 | 22100 | 2440 | 0.874 | 0.227 | 125 | 0.05 | 3500 | W88 180x77x84 |
ASMCC650-24-IO7 |
|
| MCC700 | MCC700-12IO1W | 700 | 1200 | 16500 | 1360 | 0.85 | 0.27 | 125 | 0.09 | 1500 | W64 150x60x62 |
ASMCC700-12-IO1W |
|
| MCC700-14IO1W | 1400 | ASMCC700-14-IO1W |
|
||||||||||
| MCC700-16IO1W | 1600 | ASMCC700-16-IO1W |
|
||||||||||
| MCC700-18IO1W | 1800 | ASMCC700-18-IO1W |
|
||||||||||
| MCC720 | MCC720-14IO7 | 719 | 1400 | 25200 | 3180 | 0.823 | 0.241 | 130 | 0.05 | 3500 | W88 180x77x84 |
ASMCC720-14-IO7 |
|
| MCC720-18IO7 | 1800 | ASMCC720-18-IO7 |
|
||||||||||
| MCR – Circuito de medio puente | |||||||||||||
| MCR500 | MCR500-30IO7 | 500 | 3000 | 16200 | 1310 | 1.079 | 0.422 | 125 | 0.050 | 3500 | W88 180x77x84 |
ASMCR500-30-IO7 |
|
| MCR500-36IO7 | 3600 | ASMCR500-36-IO7 |
|
||||||||||
| MCR650 | MCR650-24IO7 | 646 | 2400 | 22100 | 2440 | 0.874 | 0.227 | 125 | 0.05 | 3500 | W88 180x77x84 |
ASMCR650-24-IO7 |
|
| MCR720 | MCR720-14IO7 | 719 | 1400 | 25200 | 3180 | 0.823 | 0.241 | 130 | 0.05 | 3500 | W88 180x77x84 |
ASMCR720-14-IO7 |
|
| MCR720-18IO7 | 1800 | ASMCR720-18-IO7 |
|
||||||||||
| MCA – Circuito de ánodo común | |||||||||||||
| MCA431 | MCA431-20IO2 | 429 | 2000 | 10900 | 594 | 1.00 | 0.41 | 125 | 0.062 | 1500 | W74 149x60x52 |
ASMCA431-20-IO2 |
|
| MCA431-22IO2 | 2200 | ASMCA431-22-IO2 |
|
||||||||||
| MCA431-24IO2 | 2400 | ASMCA431-24-IO2 |
|
||||||||||
| MCA500 | MCA500-12IO1 | 500 | 1200 | 16500 | 1360 | 0.82 | 0.27 | 125 | 0.062 | 1500 | W63 150x60x52 |
ASMCA500-12-IO1 |
|
| MCA500-14IO1 | 1400 | ASMCA500-14-IO1 |
|
||||||||||
| MCA500-16IO1 | 1600 | ASMCA500-16-IO1 |
|
||||||||||
| MCA500-18IO1 | 1800 | ASMCA500-18-IO1 |
|
||||||||||
| MCA500-20IO1 | 2000 | 14000 | 980 | 0.88 | 0.46 | ASMCA500-20-IO1 |
|
||||||
| MCA500-22IO1 | 2200 | ASMCA500-22-IO1 |
|
||||||||||
| MCA550 | MCA550-12IO1 | 550 | 1200 | 18000 | 1620 | 0.839 | 0.244 | 125 | 0.062 | 1500 | W63 150x60x52 |
ASMCA550-12-IO1 |
|
| MCA550-14IO1 | 1400 | ASMCA550-14-IO1 |
|
||||||||||
| MCA550-16IO1 | 1600 | ASMCA550-16-IO1 |
|
||||||||||
| MCA600 | MCA600-20IO1W | 600 | 2000 | 16500 | 1360 | 0.88 | 0.46 | 125 | 0.09 | 1800 | W64 150x60x62 |
ASMCA600-20-IO1W |
|
| MCA600-22IO1W | 2200 | ASMCA600-22-IO1W |
|
||||||||||
| MCA700 | MCA700-12IO1W | 700 | 1200 | 16500 | 1360 | 0.85 | 0.27 | 125 | 0.09 | 1500 | W64 150x60x62 |
ASMCA700-12-IO1W |
|
| MCA700-14IO1W | 1400 | ASMCA700-14-IO1W |
|
||||||||||
| MCA700-16IO1W | 1600 | ASMCA700-16-IO1W |
|
||||||||||
| MCA700-18IO1W | 1800 | ASMCA700-18-IO1W |
|
||||||||||
| MCK – Circuito catódico común | |||||||||||||
| MCK200 | MCK200-18IO1 | 216 | 1800 | 8000 | 0.32 | 0.80 | 1.40 | 125 | 0.13 | 150 | Y4-M6 94x34x30 |
ASMCK200-18-IO1 |
|
| MCK431 | MCK431-20IO2 | 429 | 2000 | 10900 | 594 | 1.00 | 0.41 | 125 | 0.062 | 1500 | W74 149x60x52 |
ASMCK431-20-IO2 |
|
| MCK431-22IO2 | 2200 | ASMCK431-22-IO2 |
|
||||||||||
| MCK431-24IO2 | 2400 | ASMCK431-24-IO2 |
|
||||||||||
| MCK500 | MCK500-12IO1 | 500 | 1200 | 16500 | 1360 | 0.82 | 0.27 | 125 | 0.062 | 1500 | W63 150x60x52 |
ASMCK500-12-IO1 |
|
| MCK500-14IO1 | 1400 | ASMCK500-14-IO1 |
|
||||||||||
| MCK500-16IO1 | 1600 | ASMCK500-16-IO1 |
|
||||||||||
| MCK500-18IO1 | 1800 | ASMCK500-18-IO1 |
|
||||||||||
| MCK500-20IO1 | 2000 | 14000 | 980 | 0.88 | 0.46 | ASMCK500-20-IO1 |
|
||||||
| MCK500-22IO1 | 2200 | ASMCK500-22-IO1 |
|
||||||||||
| MCK550 | MCK550-12IO1 | 550 | 1200 | 18000 | 1620 | 0.839 | 0.244 | 125 | 0.062 | 1500 | W63 150x60x52 |
ASMCK550-12-IO1 |
|
| MCK550-14IO1 | 1400 | ASMCK550-14-IO1 |
|
||||||||||
| MCK550-16IO1 | 1600 | ASMCK550-16-IO1 |
|
||||||||||
| MCK600 | MCK600-20IO1W | 600 | 2000 | 16500 | 1360 | 0.88 | 0.46 | 125 | 0.09 | 1800 | W64 150x60x62 |
ASMCK600-20-IO1W |
|
| MCK600-22IO1W | 2200 | ASMCK600-22-IO1W |
|
||||||||||
| MCK700 | MCK700-12IO1W | 700 | 1200 | 16500 | 1360 | 0.85 | 0.27 | 125 | 0.09 | 1500 | W64 150x60x62 |
ASMCK700-12-IO1W |
|
| MCK700-14IO1W | 1400 | ASMCK700-14-IO1W |
|
||||||||||
| MCK700-16IO1W | 1600 | ASMCK700-16-IO1W |
|
||||||||||
| MCK700-18IO1W | 1800 | ASMCK700-18-IO1W |
|
||||||||||
| MCO – Tiristor simple | |||||||||||||
| MCO25 | MCO25-12IO1 | 32 | 1200 | 370 | 0.685 | 0.86 | 13.9 | 150 | 1.10 | 30 | SOT-227B 38x25x12 |
ASMCO25-12-IO1 |
|
| MCO25-16IO1 | 1600 | ASMCO25-16-IO1 |
|
||||||||||
| MCO50 | MCO50-12IO1 | 57 | 1200 | 740 | 2.74 | 0.88 | 6.0 | 150 | 0.72 | 30 | SOT-227B 38x25x12 |
ASMCO50-12-IO1 |
|
| MCO50-16IO1 | 1600 | ASMCO50-16-IO1 |
|
||||||||||
| MCO75 | MCO75-12IO1 | 80 | 1200 | 1070 | 5.73 | 0.85 | 5.5 | 150 | 0.45 | 30 | SOT-227B 38x25x12 |
ASMCO75-12-IO1 |
|
| MCO75-16IO1 | 1600 | ASMCO75-16-IO1 |
|
||||||||||
| MCO100 | MCO100-12IO1 | 101 | 1200 | 1400 | 9.80 | 0.85 | 4.5 | 150 | 0.35 | 30 | SOT-227B 38x25x12 |
ASMCO100-12-IO1 |
|
| MCO100-16IO1 | 1600 | ASMCO100-16-IO1 |
|
||||||||||
| MCO150 | MCO150-12IO1 | 158 | 1200 | 2000 | 20.00 | 0.84 | 3.5 | 150 | 0.20 | 30 | SOT-227B 38x25x12 |
ASMCO150-12-IO1 |
|
| MCO150-16IO1 | 1600 | ASMCO150-16-IO1 |
|
||||||||||
| MCO450 | MCO450-20IO1 | 464 | 2000 | 15000 | 1130 | 0.77 | 0.42 | 140 | 0.072 | 650 | Y1-2-CU 92x50x52 |
ASMCO450-20-IO1 |
|
| MCO450-22IO1 | 2200 | ASMCO450-22-IO1 |
|
||||||||||
| MCO500 | MCO500-12IO1 | 560 | 1200 | 17000 | 1450 | 0.80 | 0.38 | 140 | 0.072 | 650 | Y1-2-CU 92x50x52 |
ASMCO500-12-IO1 |
|
| MCO500-14IO1 | 1400 | ASMCO500-14-IO1 |
|
||||||||||
| MCO500-16IO1 | 1600 | ASMCO500-16-IO1 |
|
||||||||||
| MCO500-18IO1 | 1800 | ASMCO500-18-IO1 |
|
||||||||||

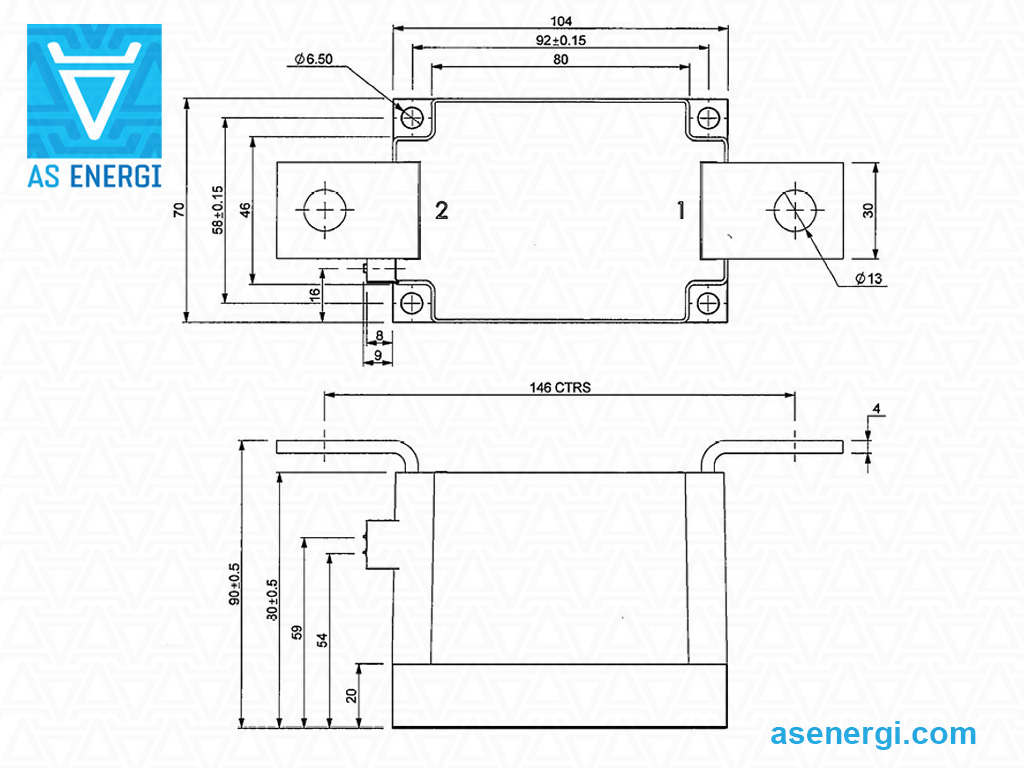

| MCO560 | MCO560-30IO1 | 560 | 3000 | 18900 | - | 1.050 | 0.47 | 125 | 0.042 | 650 | W73 176x70x90 |
ASMCO560-30-IO1 | - |
| MCO560-36IO1 | 3600 | ASMCO560-36-IO1 | - | ||||||||||
| MCO600 | MCO600-16IO1 | 600 | 1600 | 15000 | 1130 | 0.81 | 0.40 | 140 | 0.065 | 650 | Y1-2-CU 92x50x52 |
ASMCO600-16-IO1 |
|
| MCO600-18IO1 | 1800 | ASMCO600-18-IO1 |
|
||||||||||
| MCO600-20IO1 | 2000 | ASMCO600-20-IO1 |
|
||||||||||
| MCO600-22IO1 | 2200 | ASMCO600-22-IO1 |
|
||||||||||
| MCO635 | MCO635-28IO1 | 635 | 2800 | 20700 | - | 0.95 | 0.35 | 125 | 0.042 | 650 | W73 176x70x90 |
ASMCO635-28-IO1 | - |
| MCO741 | MCO741-20IO1 | 765 | 2000 | 23400 | 4210 | 0.85 | 0.21 | 125 | 0.0405 | 2800 | W73 176x70x90 |
ASMCO741-20-IO1 |
|
| MCO741-22IO1 | 2200 | ASMCO741-22-IO1 |
|
||||||||||
| MCO801 | MCO801-14IO1 | 830 | 1400 | 30000 | 4500 | 0.80 | 0.24 | 125 | 0.042 | 2800 | W73 176x70x90 |
ASMCO801-14-IO1 |
|
| MCO801-18IO1 | 1800 | ASMCO801-18-IO1 |
|
||||||||||
| MCMA – Circuito de medio puente | |||||||||||||
| MCMA25 | MCMA25P1200TA | 25 | 1200 | 400 | 0.80 | 0.87 | 13 | 140 | 1.2 | 81 | TO-240AA-1B 92x20x30 |
AMCMA25P-1200-TA |
|
| MCMA25P1600TA | 1600 | AMCMA25P-1600-TA |
|
||||||||||
| MCMA35 | MCMA35P1200TA | 35 | 1200 | 520 | 1.35 | 0.87 | 9.8 | 140 | 0.90 | 81 | TO-240AA-1B 92x20x30 |
AMCMA35P-1200-TA |
|
| MCMA35P1600TA | 1600 | AMCMA35P-1600-TA |
|
||||||||||
| MCMA50 | MCMA50P1200TA | 50 | 1200 | 800 | 3.20 | 0.89 | 5.3 | 140 | 0.70 | 81 | TO-240AA-1B 92x20x30 |
AMCMA50P-1200-TA |
|
| MCMA50P1600TA | 1600 | AMCMA50P-1600-TA |
|
||||||||||
| MCMA65 | MCMA65P1200TA | 65 | 1200 | 1150 | 6.62 | 0.85 | 4.80 | 140 | 0.50 | 81 | TO-240AA-1B 92x20x30 |
AMCMA65P-1200-TA |
|
| MCMA65P1600TA | 1600 | AMCMA65P-1600-TA |
|
||||||||||
| MCMA65P1800TA | 1800 | AMCMA65P-1800-TA |
|
||||||||||
| MCMA85 | MCMA85P1200TA | 85 | 1200 | 1500 | 11.3 | 0.85 | 3.90 | 140 | 0.38 | 81 | TO-240AA-1B 92x20x30 |
AMCMA85P-1200-TA |
|
| MCMA85P1600TA | 1600 | AMCMA85P-1600-TA |
|
||||||||||
| MCMA85P1800TA | 1800 | AMCMA85P-1800-TA |
|
||||||||||
| MCMA110 | MCMA110P1200TA | 110 | 1200 | 1900 | 18.1 | 0.85 | 3.30 | 140 | 0.30 | 81 | TO-240AA-1B 92x20x30 |
AMCMA110P-1200-TA |
|
| MCMA110P1600TA | 1600 | AMCMA110P-1600-TA |
|
||||||||||
| MCMA110P1800TA | 1800 | AMCMA110P-1800-TA |
|
||||||||||
| MCMA140 | MCMA140P1200TA | 140 | 1200 | 2400 | 28.8 | 0.85 | 2.80 | 140 | 0.22 | 81 | TO-240AA-1B 92x20x30 |
AMCMA140P-1200-TA |
|
| MCMA140P1400TA | 1400 | AMCMA140P-1400-TA |
|
||||||||||
| MCMA140P1600TA | 1600 | AMCMA140P-1600-TA |
|
||||||||||
| MCMA140P1800TA | 1800 | AMCMA140P-1800-TA |
|
||||||||||
| MCMA160 | MCMA160P1600YA | 160 | 1600 | 4750 | 112.8 | 0.82 | 1.63 | 140 | 0.21 | 131 | Y4-M6 94x34x30 |
AMCMA160P-1600-YA |
|
| MCMA160P1800YA-MI | 1800 | AMCMA160P-1800-YA-MI |
|
||||||||||
| MCMA200 | MCMA200P1600YA | 200 | 1600 | 6000 | 180.0 | 0.83 | 1.43 | 140 | 0.17 | 131 | Y4-M6 94x34x30 |
AMCMA200P-1600-YA |
|
| MCMA200P1800YA-MI | 1800 | AMCMA200P-1800-YA-MI |
|
||||||||||
| MCMA260 | MCMA260P1600YA | 260 | 1600 | 8300 | 344.5 | 0.81 | 1.23 | 140 | 0.13 | 150 | Y4-M6 94x34x30 |
AMCMA260P-1600-YA |
|
| MCMA260P1800YA | 1800 | AMCMA260P-1800-YA | - | ||||||||||

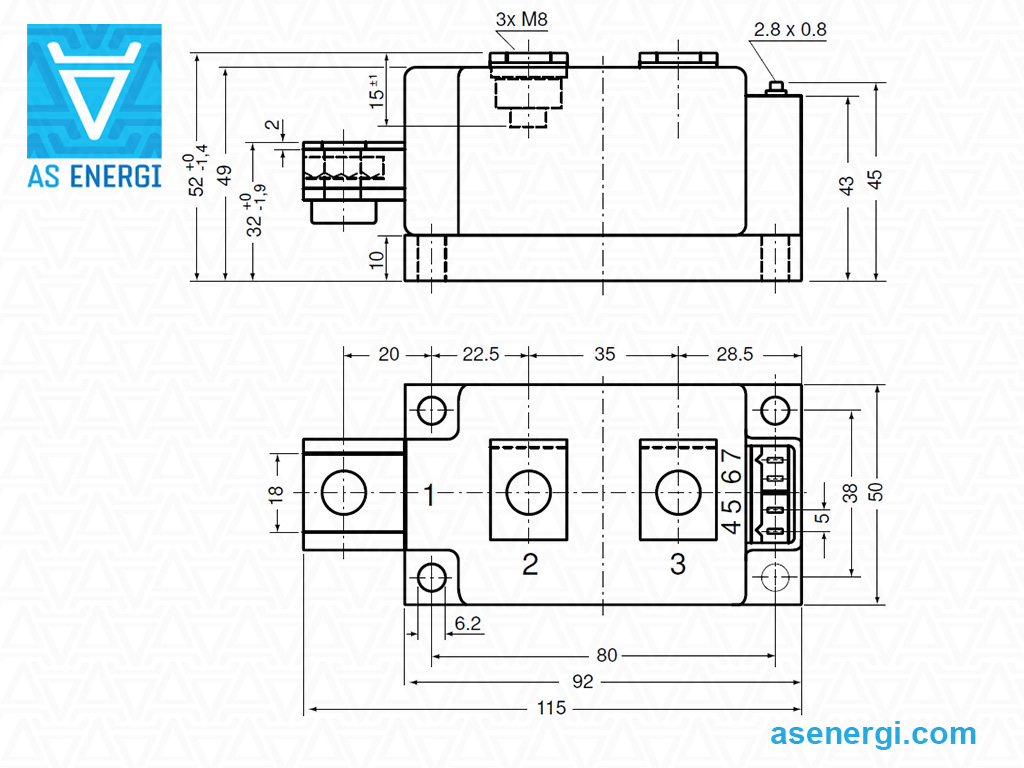

| MCMA265 | MCMA265P1600KA | 268 | 1600 | 8500 | 361.3 | 0.80 | 0.75 | 140 | 0.16 | 680 | Y1-CU 92x50x52 |
AMCMA265P-1600-KA |
|
| MCMA265P1800KA | 1800 | AMCMA265P-1800-KA | - | ||||||||||
| MCMA700 | MCMA700P1600CA | 700 | 1600 | 19000 | 1810 | 0.82 | 0.40 | 140 | 0.05 | 500 | ComPack 107x65x50 |
AMCMA700P-1600-CA |
|
| MCMA700P1800CA | 1800 | AMCMA700P-1800-CA |
|
||||||||||
| MCMA1400 | MCMA1400E1600CD | 1100 | 1600 | 36000 | 6480 | 0.80 | 0.29 | 140 | 0.03 | 500 | ComPack 107x65x50 |
AMCMA1400E-1600-CD |
|
| MCNA – Circuito de medio puente | |||||||||||||
| MCNA40 | MCNA40P2200TA | 40 | 2200 | 500 | 1.25 | 0.84 | 11.4 | 140 | 0.70 | 81 | TO-240AA-1B 92x20x30 |
AMCNA40P-2200-TA |
|
| MCNA55 | MCNA55P2200TA | 55 | 2200 | 1000 | 5.00 | 0.84 | 6.5 | 140 | 0.50 | 81 | TO-240AA-1B 92x20x30 |
AMCNA55P-2200-TA |
|
| MCNA75 | MCNA75P2200TA | 75 | 2200 | 1400 | 9.80 | 0.84 | 5.0 | 140 | 0.38 | 81 | TO-240AA-1B 92x20x30 |
AMCNA75P-2200-TA |
|
| MCNA95 | MCNA95P2200TA | 95 | 2200 | 1700 | 14.5 | 0.84 | 4.1 | 140 | 0.30 | 81 | TO-240AA-1B 92x20x30 |
AMCNA95P-2200-TA |
|
| MCNA120 | MCNA120P2200TA | 120 | 2200 | 1700 | 24.2 | 0.90 | 3.70 | 140 | 0.22 | 81 | TO-240AA-1B 92x20x30 |
AMCNA120P-2200-TA |
|
| MCNA150 | MCNA150P2200YA | 150 | 2200 | 4300 | 92.5 | 0.86 | 2.1 | 140 | 0.21 | 150 | Y4-M6 94x34x30 |
AMCNA150P-2200-YA |
|
| MCNA180 | MCNA180P2200YA | 180 | 2200 | 5400 | 145.8 | 0.85 | 1.8 | 140 | 0.17 | 150 | Y4-M6 94x34x30 |
AMCNA180P-2200-YA |
|
| MCNA220 | MCNA220P2200YA | 220 | 2200 | 7200 | 259.2 | 0.84 | 1.5 | 140 | 0.13 | 150 | Y4-M6 94x34x30 |
AMCNA220P-2200-YA |
|
| MCNA650 | MCNA650P2200CA | 650 | 2200 | 16000 | 1280 | 0.75 | 0.63 | 140 | 0.045 | 500 | ComPack 107x65x50 |
AMCNA650P-2200-CA |
|
Guía de numeración de piezas para módulos tiristores:
| AS | M | CC | 225 | – | 18 | – | I | O | 1 |
| AS | – |  AS ENERGITM |
| M | – | Grupo de productos: Módulo semiconductor discreto. |
| CC | – | Topología del circuito: dos tiristores de medio puente (ánodo-cátodo). |
| 225 | – | Corriente media nominal ITAV, A. |
| 18 | – | Código de tensión x 100 = VRRM. |
| I | – | dv/dt crítico 1000 V/μs. |
| O | – | Tiempo típico de apagado. |
| 1 | – | Número de referencia de la versión. |
Recomendaciones para el montaje de módulos de potencia
Especificaciones y preparación del disipador de calor y la superficie
Para garantizar un buen contacto térmico y obtener los valores de resistencia térmica de contacto especificados en la ficha de datos, la superficie de contacto del disipador de calor debe estar limpia y libre de partículas de polvo. Es útil limpiar la superficie de montaje del disipador justo antes del montaje con toallitas y un limpiador con alcohol, por ejemplo, isopropanol. Deben cumplirse las siguientes especificaciones mecánicas:
– Desnivel de la zona de montaje del disipador: ≤ 50 μm por cada 100 mm
– Rugosidad Rz: < 10 μm
– Sin escalones > 10 μm
Especificación de la superficie del disipador de calor |
Aplicación de pasta térmica
Se recomienda utilizar impresión con plantilla para aplicar el material de interfaz térmica. Se recomienda que el espesor de la pasta térmica esté en el rango de 50 μm a 100 μm. No se recomienda aplicar la pasta térmica con rodillo en producción en masa, ya que no se puede garantizar la reproducibilidad de un espesor optimizado de pasta térmica.
Par de apriete en el disipador de calor MS
Para fijar los módulos de potencia, se recomienda encarecidamente utilizar tornillos de acero en combinación con arandelas adecuadas y arandelas elásticas o tornillos combinados. Debe respetarse el valor de par especificado en la ficha de datos.
Se recomienda aplicar un par de apriete preliminar y volver a apretar al valor de par indicado. Durante el proceso de atornillado, la velocidad debe ser limitada y se recomienda el uso de una limitación de par suave para evitar picos de par, que pueden producirse con destornilladores neumáticos.
Ejemplo de orden de montaje |
Los tornillos deben apretarse en diagonal con el mismo par de apriete en varios pasos hasta alcanzar el valor de par de apriete especificado MS.
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
Productos destacados:
