Pavlo GorkunTiristores de espárrago 10-50A Vishay Recambio
Los tiristores de control de fase de potencia, también conocidos como SCR Tiristor (Rectificador Controlado de Silicio), en versión de espárrago de 10-50A, son tiristores de uso general que regulan y convierten corrientes DC y AC de hasta 50A en circuitos con tensiones de hasta 1200V (según el tipo de tiristor).
Los tiristores de espárrago ASTS AS ENERGITM son un repuesto, análogo y alternativa para los tiristores activados eléctricamente en versión de espárrago de Vishay Semiconductors.
"Disipadores de calor serie O con enfriamiento por aire para dispositivos de espárrago", también disponibles para pedido.
Guía de numeración de piezas para tiristores de control de fase
Características: diseñados para aplicaciones industriales de alta potencia y transmisión de energía; optimizados para una baja caída de tensión en estado de conducción; valores de Qrr y VT combinados disponibles para conexiones en serie y/o paralelo.
Se utilizan disipadores de calor por aire y agua para enfriar los tiristores. Para garantizar un contacto térmico y eléctrico confiable con el disipador, se debe respetar el par de apriete Md durante el montaje. Para una mejor disipación del calor durante la instalación del tiristor, se recomienda utilizar pasta térmica conductora (esto es una recomendación, no un requisito obligatorio para la instalación).

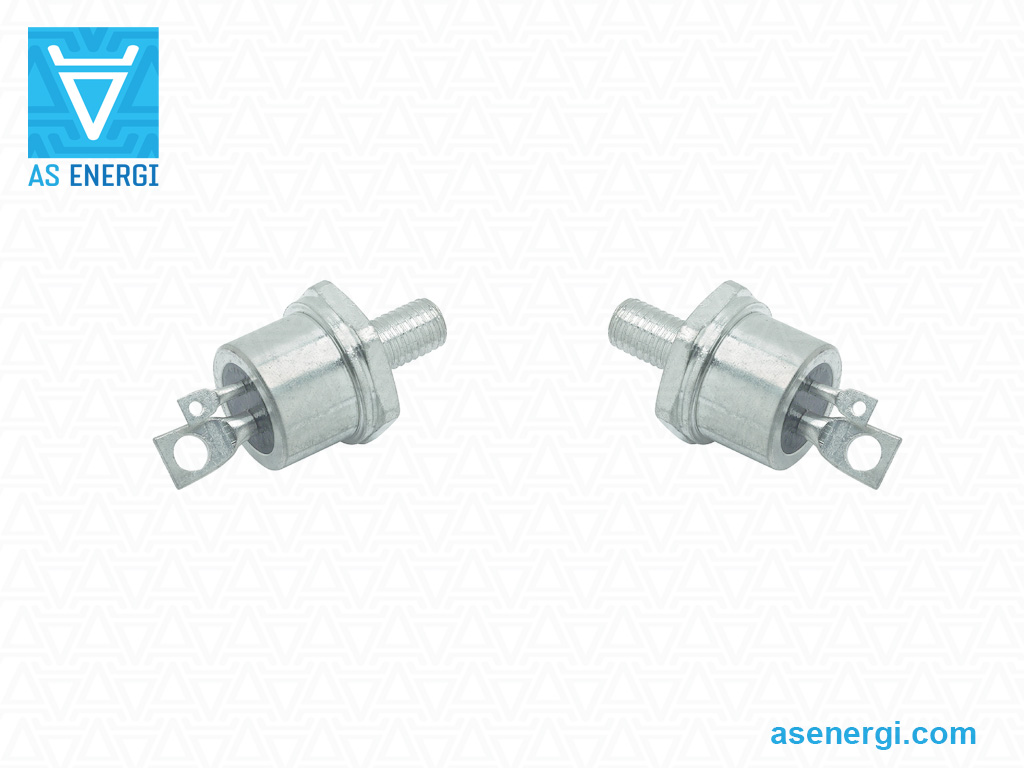

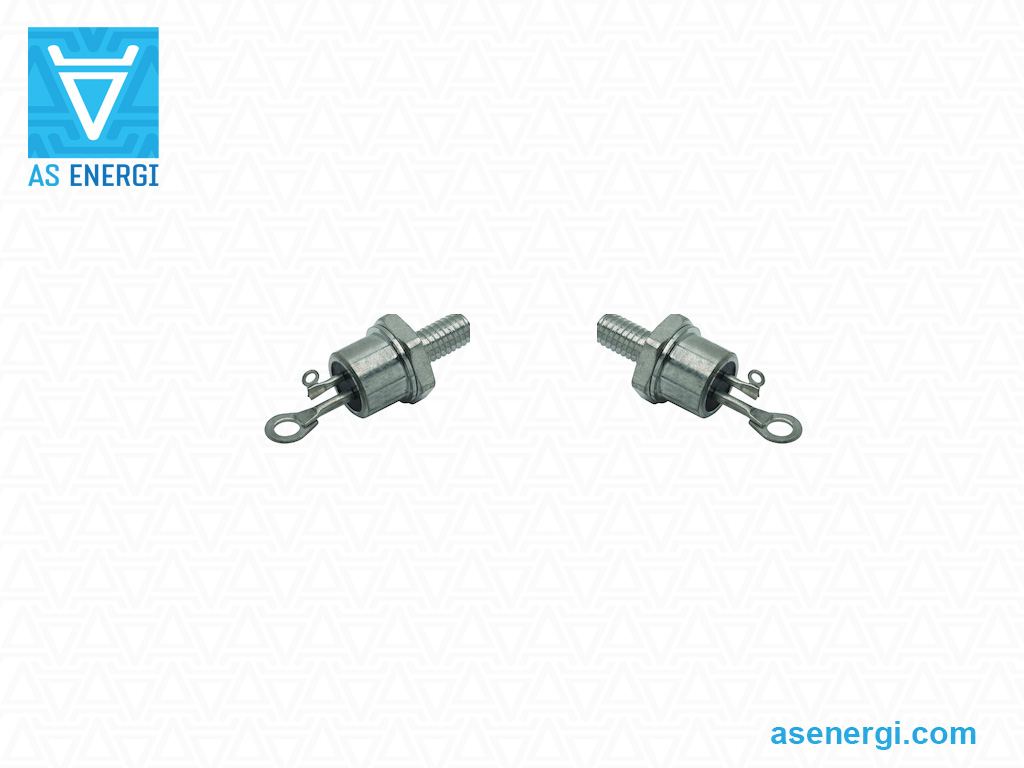

Características: los tiristores se suministran en diseño de espárrago. La base del tiristor es el ánodo, el cable flexible de potencia es el cátodo, el cable flexible que sale de la base del conductor de potencia es el cátodo auxiliar, y el cable flexible que sale de la carcasa es el electrodo de control (puerta o gate). Estos tiristores se destacan por su capacidad de ser utilizados en partes móviles.
Los tiristores AS ENERGITM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VDRM/VRRM, amplia experiencia de uso en diversas industrias, rango de tensiones de 100 a 9000 V y de corrientes de 100 a 15000 A, alta resistencia a los ciclos térmicos y eléctricos, enfriamiento por aire natural o forzado.
Nuestra empresa ofrece una garantía de calidad para los tiristores de 2 años a partir de la fecha de compra. Al suministrar tiristores, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los tiristores de espárrago de control de fase depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los Tiristores Vishay Phase Control Stud 10-50A y sus Reemplazos
| Tipo | ITAV/IFAV (TC) |
VRRM/VDRM | ITSM IFSM |
I2t | VT(TO) | rT | Tvj max | Rth(j-c) |
Paquete | Reemplazo AS ENERGITM |
Hoja de datos |
| A (ºC) | V | A | A2·s | V | mΩ | ºC | K/W | type | |||
| VS-10RIA10 | 10 (85) | 100 | 225 | 255 | 1.39 | 16.7 | 125 | 1.85 | TO-48 (TO-208AA) | ASTS10RIA10 |  |
| VS-10RIA20 | 200 | ASTS10RIA20 | |||||||||
| VS-10RIA40 | 400 | ASTS10RIA40 | |||||||||
| VS-10RIA40M | 400 | ASTS10RIA40M | |||||||||
| VS-10RIA60 | 600 | ASTS10RIA60 | |||||||||
| VS-10RIA80 | 800 | ASTS10RIA80 | |||||||||
| VS-10RIA80M | 800 | ASTS10RIA80M | |||||||||
| VS-10RIA100 | 1000 | ASTS10RIA100 | |||||||||
| VS-10RIA100M | 1000 | ASTS10RIA100M | |||||||||
| VS-10RIA120 | 1200 | ASTS10RIA120 | |||||||||
| VS-10RIA120M | 1200 | ASTS10RIA120M | |||||||||
| VS-16RIA10 | 16 (85) | 100 | 340 | 574 | 1.24 | 13.6 | 125 | 0.86 | TO-48 (TO-208AA) | ASTS16RIA10 | |
| VS-16RIA10M | 100 | ASTS16RIA10M | |||||||||
| VS-16RIA20 | 200 | ASTS16RIA20 | |||||||||
| VS-16RIA20M | 200 | ASTS16RIA20M | |||||||||
| VS-16RIA40 | 400 | ASTS16RIA40 | |||||||||
| VS-16RIA40M | 400 | ASTS16RIA40M | |||||||||
| VS-16RIA60 | 600 | ASTS16RIA60 | |||||||||
| VS-16RIA60M | 600 | ASTS16RIA60M | |||||||||
| VS-16RIA80 | 800 | ASTS16RIA80 | |||||||||
| VS-16RIA80M | 800 | ASTS16RIA80M | |||||||||
| VS-16RIA100 | 1000 | ASTS16RIA100 | |||||||||
| VS-16RIA100M | 1000 | ASTS16RIA100M | |||||||||
| VS-16RIA120 | 1200 | ASTS16RIA120 | |||||||||
| VS-16RIA120M | 1200 | ASTS16RIA120M | |||||||||
| VS-16RIA120S90 | 1200 | ASTS16RIA120S90 | |||||||||
| VS-16RIA120MS90 | 1200 | ASTS16RIA120MS90 | |||||||||
| VS-2N681 | 16 (65) | 25 | 145 | 103 | - | - | 125 | 1.5 | TO-48 (TO-208AA) | ASTS2N681 | |
| VS-2N682 | 25 | ASTS2N682 | |||||||||
| VS-2N683 | 50 | ASTS2N683 | |||||||||
| VS-2N684 | 50 | ASTS2N684 | |||||||||
| VS-2N685 | 100 | ASTS2N685 | |||||||||
| VS-2N686 | 100 | ASTS2N686 | |||||||||
| VS-2N687 | 150 | ASTS2N687 | |||||||||
| VS-2N688 | 150 | ASTS2N688 | |||||||||
| VS-2N689 | 200 | ASTS2N689 | |||||||||
| VS-2N690 | 200 | ASTS2N690 | |||||||||
| VS-2N691 | 250 | ASTS2N691 | |||||||||
| VS-2N692 | 250 | ASTS2N692 | |||||||||
| VS-22RIA10 | 22 (85) | 100 | 400 | 793 | 0.95 | 13.4 | 125 | 0.86 | TO-48 (TO-208AA) | ASTS22RIA10 | |
| VS-22RIA20 | 200 | ASTS22RIA20 | |||||||||
| VS-22RIA20M | 200 | ASTS22RIA20M | |||||||||
| VS-22RIA40 | 400 | ASTS22RIA40 | |||||||||
| VS-22RIA40M | 400 | ASTS22RIA40M | |||||||||
| VS-22RIA60 | 600 | ASTS22RIA60 | |||||||||
| VS-22RIA60M | 600 | ASTS22RIA60M | |||||||||
| VS-22RIA80 | 800 | ASTS22RIA80 | |||||||||
| VS-22RIA80M | 800 | ASTS22RIA80M | |||||||||
| VS-22RIA100 | 1000 | ASTS22RIA100 | |||||||||
| VS-22RIA100M | 1000 | ASTS22RIA100M | |||||||||
| VS-22RIA120 | 1200 | ASTS22RIA120 | |||||||||
| VS-22RIA120M | 1200 | ASTS22RIA120M | |||||||||
| VS-22RIA120S90 | 1200 | ASTS22RIA120S90 | |||||||||
| VS-2N5205 | 22 (40) | 800 | 285 | 410 | - | - | 125 | 1.5 | TO-48 (TO-208AA) | ASTS2N5205 | |
| VS-2N5206 | 1000 | ASTS2N5206 | |||||||||
| VS-2N5207 | 1200 | ASTS2N5207 | |||||||||
| VS-25RIA10 | 25 (85) | 100 | 420 | 867 | 1.40 | 10.1 | 125 | 0.75 | TO-48 (TO-208AA) | ASTS25RIA10 | |
| VS-25RIA20 | 200 | ASTS25RIA20 | |||||||||
| VS-25RIA20M | 200 | ASTS25RIA20M | |||||||||
| VS-25RIA40 | 400 | ASTS25RIA40 | |||||||||
| VS-25RIA40M | 400 | ASTS25RIA40M | |||||||||
| VS-25RIA60 | 600 | ASTS25RIA60 | |||||||||
| VS-25RIA60M | 600 | ASTS25RIA60M | |||||||||
| VS-25RIA80 | 800 | ASTS25RIA80 | |||||||||
| VS-25RIA80M | 800 | ASTS25RIA80M | |||||||||
| VS-25RIA100 | 1000 | ASTS25RIA100 | |||||||||
| VS-25RIA100M | 1000 | ASTS25RIA100M | |||||||||
| VS-25RIA120 | 1200 | ASTS25RIA120 | |||||||||
| VS-25RIA120M | 1200 | ASTS25RIA120M | |||||||||
| VS-25RIA120S90 | 1200 | ASTS25RIA120S90 | |||||||||
| VS-25RIA120MS90 | 1200 | ASTS25RIA120MS90 | |||||||||

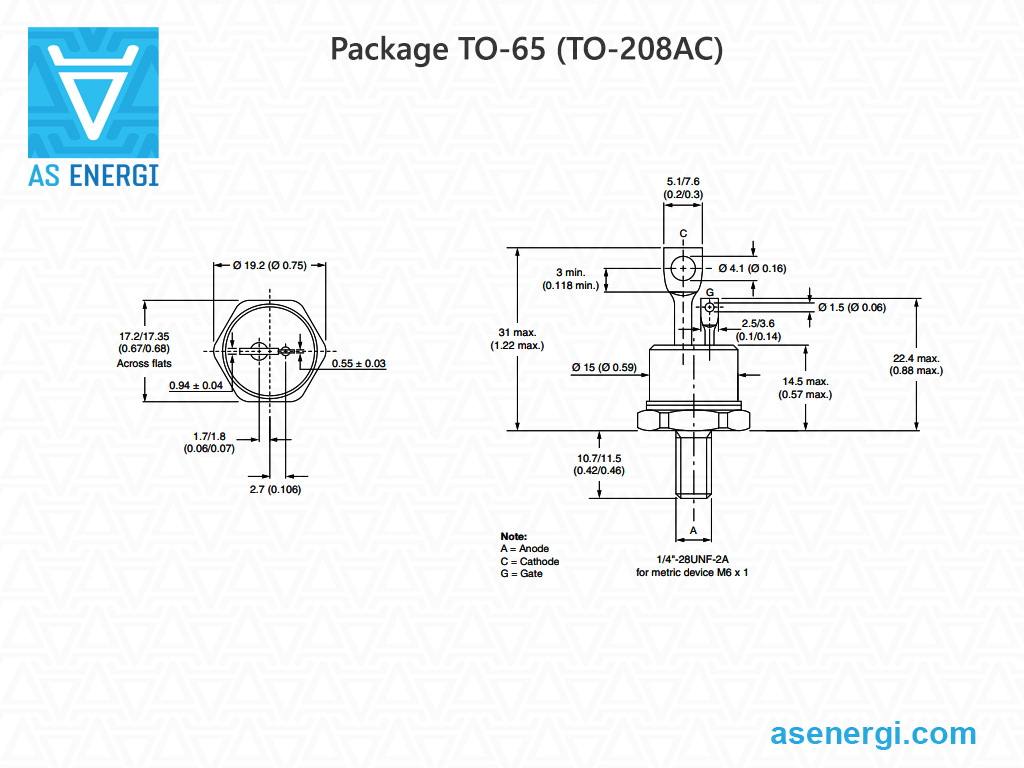

| VS-50RIA10 | 50 (94) | 100 | 1430 | 10.18 (kA2s) | 1.08 | 3.34 | 125 | 0.35 | TO-65 (TO-208AC) | ASTS50RIA10 | |
| VS-50RIA20 | 200 | ASTS50RIA20 | |||||||||
| VS-50RIA20M | 200 | ASTS50RIA20M | |||||||||
| VS-50RIA40 | 400 | ASTS50RIA40 | |||||||||
| VS-50RIA40M | 400 | ASTS50RIA40M | |||||||||
| VS-50RIA60 | 600 | ASTS50RIA60 | |||||||||
| VS-50RIA60M | 600 | ASTS50RIA60M | |||||||||
| VS-50RIA80 | 800 | ASTS50RIA80 | |||||||||
| VS-50RIA80M | 800 | ASTS50RIA80M | |||||||||
| VS-50RIA100 | 1000 | ASTS50RIA100 | |||||||||
| VS-50RIA100M | 1000 | ASTS50RIA100M | |||||||||
| VS-50RIA120 | 1200 | ASTS50RIA120 | |||||||||
| VS-50RIA120M | 1200 | ASTS50RIA120M |
Guía de numeración de piezas para tiristores de control de fase:
| AS | TS | 25 | RIA | 120 | M | S90 |
| AS | – |  AS ENERGITM |
| TS | – | Grupo de productos: Espárrago tiristor. |
| 25 | – | Código actual. |
| RIA | – | Número de pieza esencial |
| 120 | – | Clase de tensión VRRM / 10. |

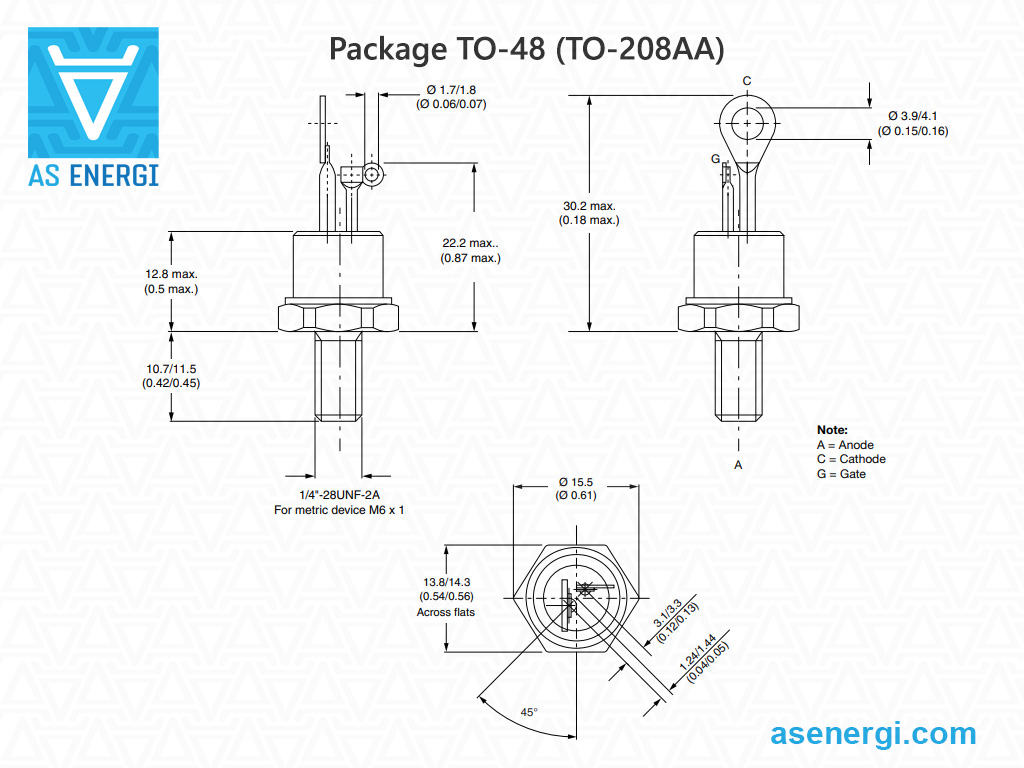

| M | – | Ninguno = base de espárragos TO-48 (TO-208AA) 1/4" 28UNF-2A M = base para tacos TO-48 (TO-208AA) M6 x 1. |
| S90 | – | dV/dt crítico: Ninguno = 300 V/µs (valor estándar) S90 = 1000 V/µs (selección especial). |
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, diodos para rotor y soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, además de disipadores de calor por aire y agua para ellos.
Puede comprar dispositivos semiconductores en cualquier volumen, y al ordenar grandes lotes, el precio será más bajo. Hemos ganado la confianza de los clientes y suministramos productos a nivel mundial.
Para consultas sobre la adquisición de Tiristores de Potencia, Diodos y Módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofrecemos un precio individualizado!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

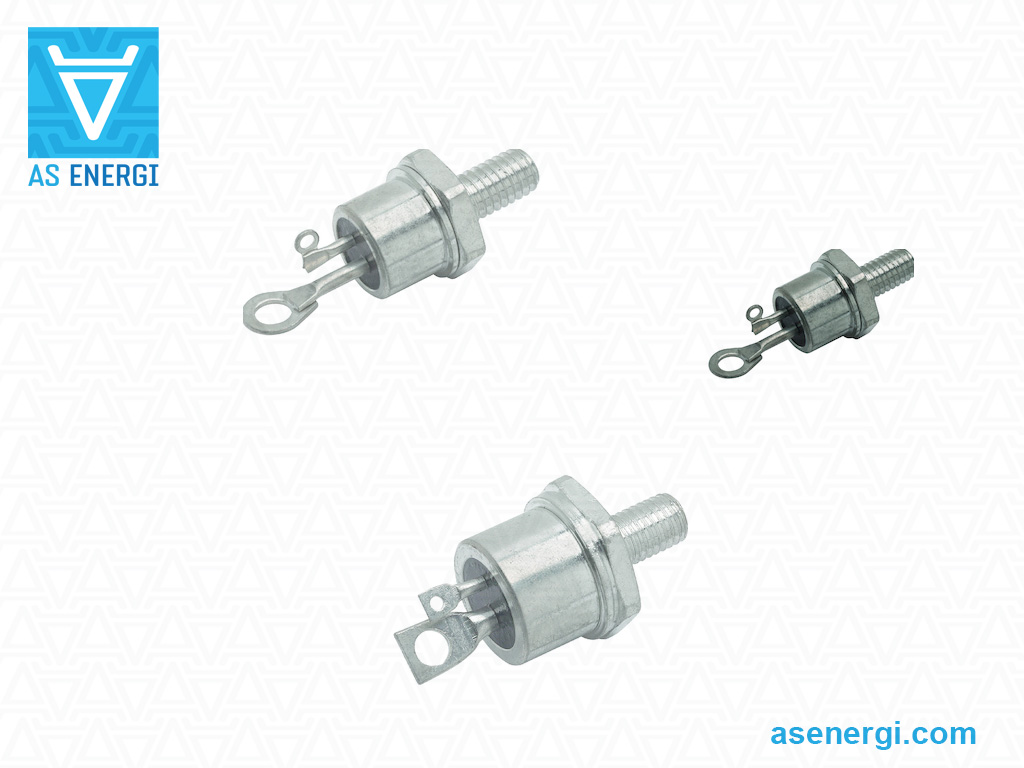

Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Recomendaciones de instalación para tiristores de montaje en espárrago:
La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de acoplamiento del tiristor y el disipador a lo largo de todo el rango de temperatura se garantiza mediante un par de apriete adecuado.
Antes del montaje, debe realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiar (2) con alcohol (tolueno, gasolina, acetona).
Para mejorar los parámetros de transferencia de calor, se recomienda lubricar (3) una capa fina de pasta térmica conductora de silicona antes del montaje, lo cual no es una condición obligatoria para la instalación.
Después de la instalación, los sujetadores (tuercas y arandelas) deben protegerse adicionalmente contra la corrosión.
Consejos y recomendaciones para tiristores de potencia:
Los tiristores de potencia no deben operar durante largos períodos en su carga límite para todos los parámetros. En este caso, el factor de seguridad se determina por el grado de fiabilidad requerido para el dispositivo.
Reemplace un tiristor de potencia averiado por otro que coincida con los parámetros del tiristor reemplazado.
Se debe proporcionar superenfriamiento cuando se opere en ambientes con temperatura ambiente elevada.
Se recomienda la limpieza periódica de los tiristores de potencia y los disipadores para eliminar polvo y contaminantes y asegurar una adecuada disipación térmica.
Para equilibrar las corrientes entre tiristores de potencia conectados en paralelo, se deben usar divisores de corriente inductivos (a menudo alambre toroidal trenzado). Los métodos de conexión más comunes son circuito cerrado, circuito de bobina común o tiristor de potencia. La eficiencia de los divisores de corriente depende de la sección transversal del alambre magnético.
La prevención del desequilibrio de voltaje cuando los tiristores de potencia están conectados en serie se logra mediante resistencias shunt conectadas en paralelo con cada tiristor. La igualación de voltaje en condiciones transitorias se proporciona conectando capacitores en paralelo a cada tiristor.
Está estrictamente prohibido tocar los tiristores de potencia bajo alta tensión durante su funcionamiento.
