alseryabMódulos de diodo tiristor Sustitución Powerex
Módulos Tiristor-Diodo y Diodo-Tiristor son de diseño monolítico con una topología dual de semiconductores (tiristor-diodo y diodo-tiristor). Se utilizan en circuitos de corriente continua y alterna con cargas de hasta 700A y tensiones de pulso inversas de hasta 4000V.
Los Módulos Tiristor-Diodo AM-CD, AM-ND, AM-LD, AM-PD AS ENERGITM son un repuesto, equivalente y alternativa de dispositivos semiconductores para módulos tiristor-diodo/diodo-tiristor Powerex.
Los módulos tiristor-diodo están alojados en una carcasa industrial estándar que permite una fácil integración del dispositivo en equipos existentes.
Los módulos están diseñados y ensamblados con contacto por presión de alta fiabilidad, lo que responde a los requisitos específicos de aplicaciones optimizadas en costo y rendimiento.
Los módulos Tiristor-Diodo se utilizan en diversos equipos de potencia: unidades de potencia y control, accionamientos eléctricos, reguladores de potencia, reguladores de CA, convertidores, controladores de hornos altos o procesos químicos, equipos de soldadura y como rectificadores para convertidores de CA.
Nuestros módulos de potencia se ofrecen en topologías de dispositivo dual para prácticamente todas las aplicaciones de control de fase o rectificación.
Nuestra empresa ofrece una garantía de calidad para los módulos tiristor / diodo de 2 años a partir de la fecha de compra. Al suministrar los módulos tiristor / diodo, proporcionamos, si es necesario, pasaporte técnico y certificado de conformidad.
El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Para consultas relacionadas con la adquisición de módulos de potencia, tiristores, diodos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para el suministro.
¡Para pedidos grandes, le ofreceremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Especificaciones generales de los módulos de diodos tiristores Powerex y recambios
| Tipo | IF(AV)M (TC) |
V RRM V DRM |
IFSM | I 2t | V T0 | r T | R th(jc) por módulo |
R th(jc) por unión |
R th(cs) por módulo |
Dimensiones L×B×H | Sustitución AS ENERGITM |
Ficha de datos |
| A | V | kA | kA 2·s | V | mΩ | °C/W | °C/W | °C/W | mm | |||
| Módulos de diodos tiristores | ||||||||||||

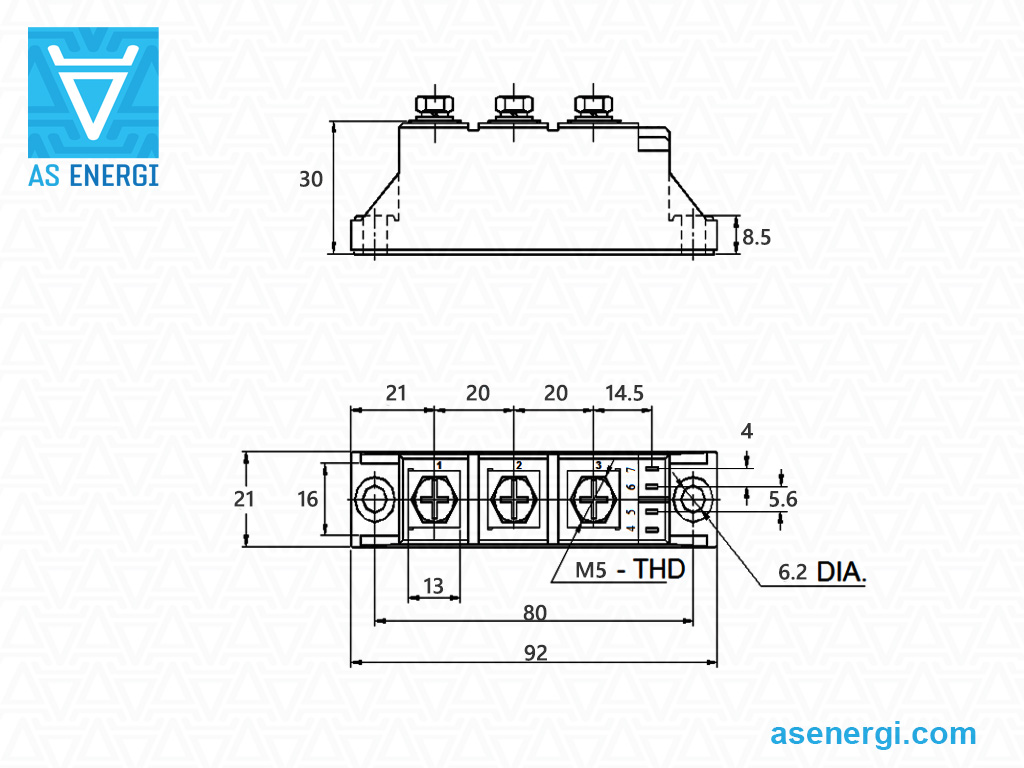

| CD420890C | 90 (85) | 800 | 2.00 | 20 | 0.8 | 3.01 | - | 0.28 | 0.15 | 92x21x30 | AM-CD420890C |  |
| CD421090C | 90 (85) | 1000 | 2.00 | 20 | 0.8 | 3.01 | - | 0.28 | 0.15 | 92x21x30 | AM-CD421090C | |
| CD421290C | 90 (85) | 1200 | 2.00 | 20 | 0.8 | 3.01 | - | 0.28 | 0.15 | 92x21x30 | AM-CD421290C | |
| CD421490C | 90 (85) | 1400 | 2.00 | 20 | 0.8 | 3.01 | - | 0.28 | 0.15 | 92x21x30 | AM-CD421490C | |
| CD421690C | 90 (85) | 1600 | 2.00 | 20 | 0.8 | 3.01 | - | 0.28 | 0.15 | 92x21x30 | AM-CD421690C | |
| CD421890C | 90 (85) | 1800 | 2.00 | 20 | 0.8 | 3.01 | - | 0.28 | 0.15 | 92x21x30 | AM-CD421890C | |

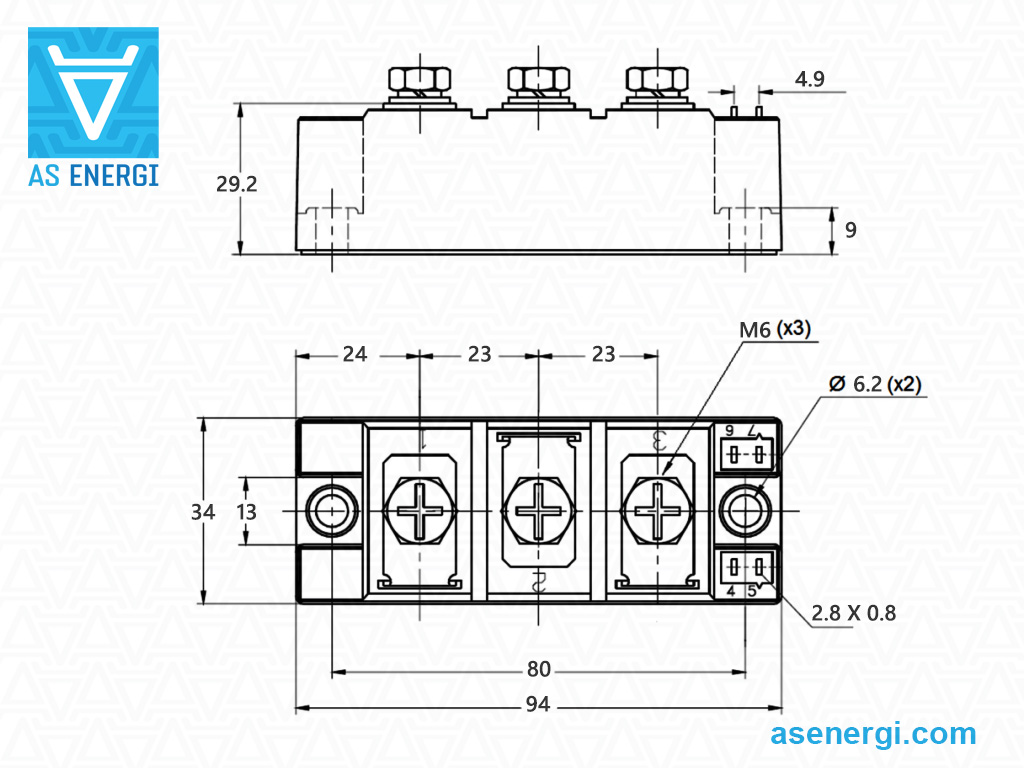

| CD620815C | 150 (86) | 800 | 5.40 | 146 | 0.8 | 1.69 | - | 0.17 | 0.08 | 94x34x29 | AM-CD620815C | |
| CD621015C | 150 (86) | 1000 | 5.40 | 146 | 0.8 | 1.69 | - | 0.17 | 0.08 | 94x34x29 | AM-CD621015C | |
| CD621215C | 150 (86) | 1200 | 5.40 | 146 | 0.8 | 1.69 | - | 0.17 | 0.08 | 94x34x29 | AM-CD621215C | |
| CD621415C | 150 (86) | 1400 | 5.40 | 146 | 0.8 | 1.69 | - | 0.17 | 0.08 | 94x34x29 | AM-CD621415C | |
| CD621615C | 150 (86) | 1600 | 5.40 | 146 | 0.8 | 1.69 | - | 0.17 | 0.08 | 94x34x29 | AM-CD621615C | |
| CD621815C | 150 (86) | 1800 | 5.40 | 146 | 0.8 | 1.69 | - | 0.17 | 0.08 | 94x34x29 | AM-CD621815C | |
| CD622015C | 150 (83) | 2000 | 4.50 | 103 | 1.1 | 1.96 | - | 0.17 | 0.08 | 94x34x29 | AM-CD622015C | |
| CD622215C | 150 (83) | 2200 | 4.50 | 103 | 1.1 | 1.96 | - | 0.17 | 0.08 | 94x34x29 | AM-CD622215C | |
| CD622415C | 150 (83) | 2400 | 4.50 | 103 | 1.1 | 1.96 | - | 0.17 | 0.08 | 94x34x29 | AM-CD622415C | |
| CD622515C | 150 (83) | 2500 | 4.50 | 103 | 1.1 | 1.96 | - | 0.17 | 0.08 | 94x34x29 | AM-CD622515C | |

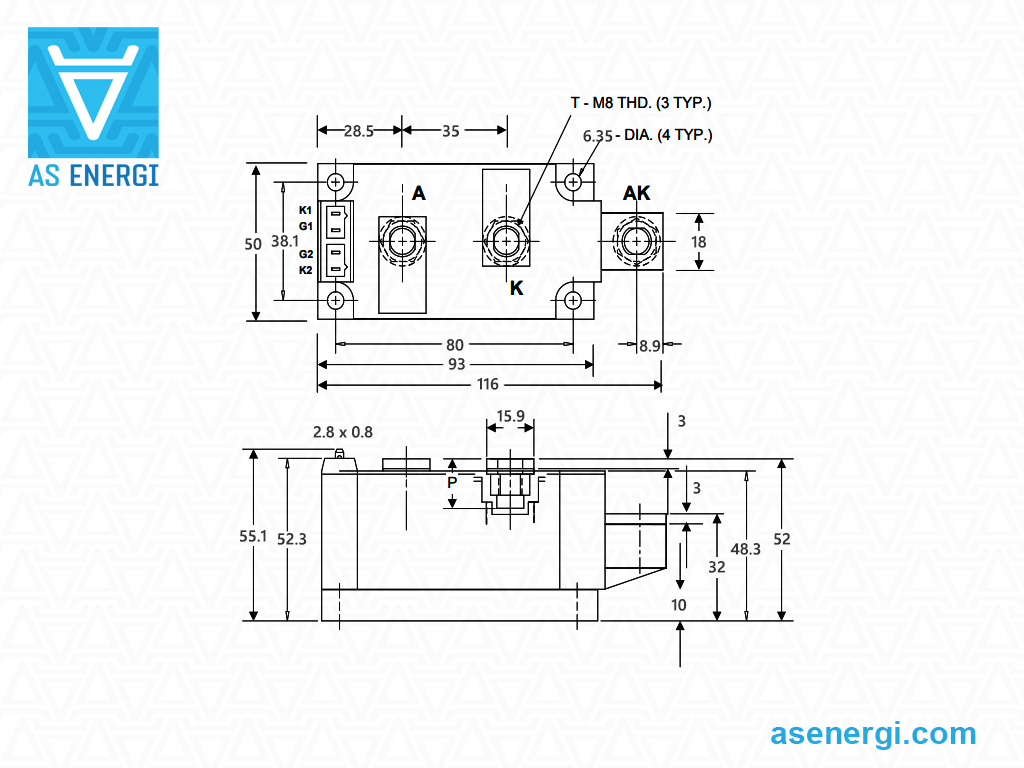

| ND420821 | 210 (92) | 800 | 8.8 | 320 | 0.813 | 0.81 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND420821 | |
| ND421021 | 210 (92) | 1000 | 8.8 | 320 | 0.813 | 0.81 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND421021 | |
| ND421221 | 210 (92) | 1200 | 8.8 | 320 | 0.813 | 0.81 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND421221 | |
| ND421421 | 210 (92) | 1400 | 8.8 | 320 | 0.813 | 0.81 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND421421 | |
| ND421621 | 210 (92) | 1600 | 8.8 | 320 | 0.813 | 0.81 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND421621 | |
| ND421821 | 210 (92) | 1800 | 8.8 | 320 | 0.813 | 0.81 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND421821 | |
| ND422021 | 210 (92) | 2000 | 8.8 | 320 | 0.813 | 0.81 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND422021 | |
| ND420625 | 250 (89) | 600 | 8.8 | 320 | 0.819 | 0.589 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND420625 | |
| ND420825 | 250 (89) | 800 | 8.8 | 320 | 0.819 | 0.589 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND420825 | |
| ND421025 | 250 (89) | 1000 | 8.8 | 320 | 0.819 | 0.589 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND421025 | |
| ND421225 | 250 (89) | 1200 | 8.8 | 320 | 0.819 | 0.589 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND421225 | |
| ND421425 | 250 (89) | 1400 | 8.8 | 320 | 0.819 | 0.589 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND421425 | |
| ND421625 | 250 (89) | 1600 | 8.8 | 320 | 0.819 | 0.589 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND421625 | |
| ND421825 | 250 (84) | 1800 | 8.8 | 320 | 0.877 | 0.731 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND421825 | |

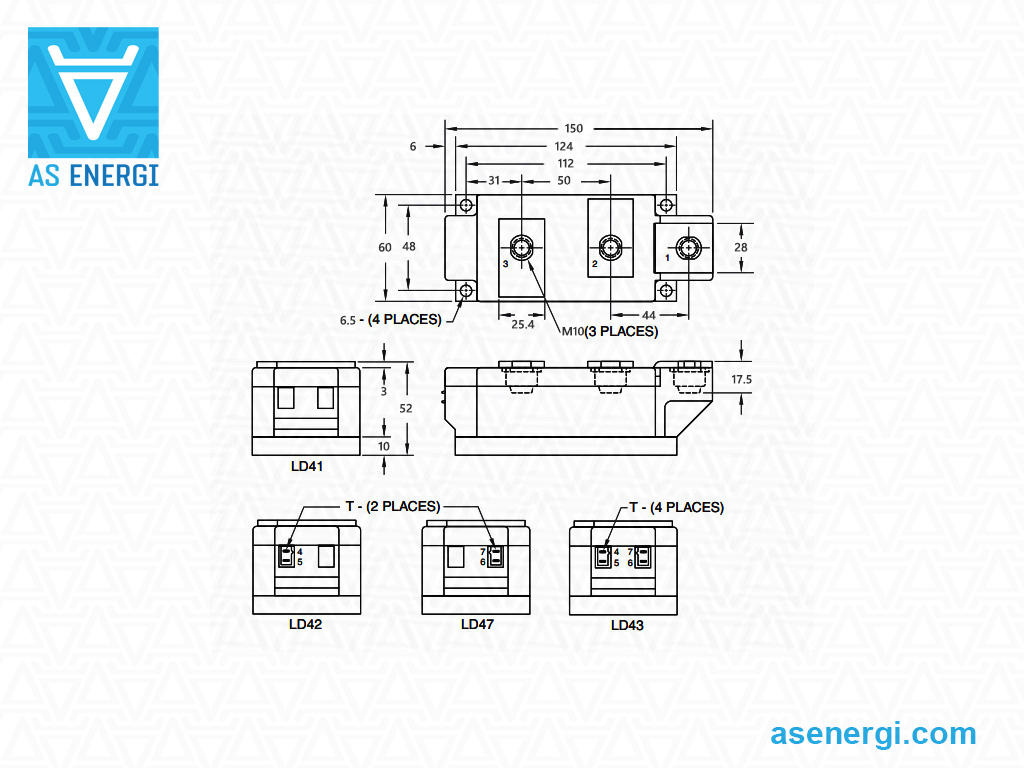

| LD824024 | 240/74 | 4000 | 7.525 | 236 | 1.563 | 2.141 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD824024 | |
| LD823824 | 240/74 | 3800 | 7.525 | 236 | 1.563 | 2.141 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD823824 | |
| LD823624 | 240/74 | 3600 | 7.525 | 236 | 1.563 | 2.141 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD823624 | |

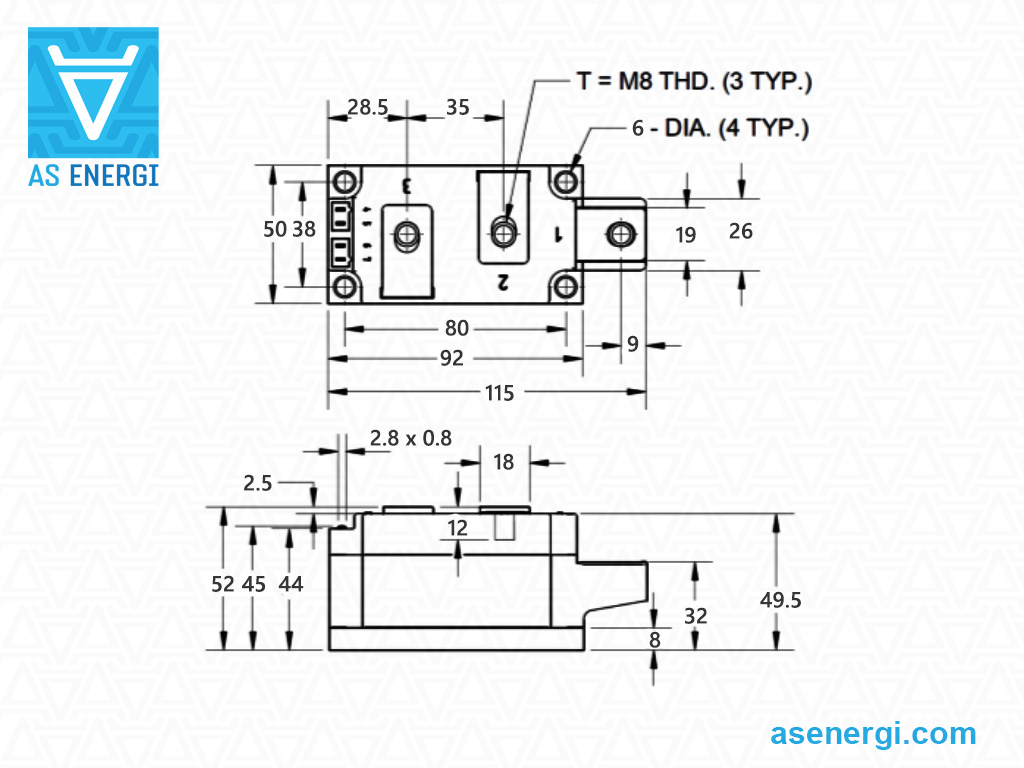

| NDR21634 | 340/85 | 1600 | 9 | 335 | 0.75 | 0.5 | 0.055 | 0.11 | 0.02 | 115x50x52 | AM-NDR21634 | |
| NDR21834 | 340/85 | 1800 | 9 | 335 | 0.75 | 0.5 | 0.055 | 0.11 | 0.02 | 115x50x52 | AM-NDR21834 | |

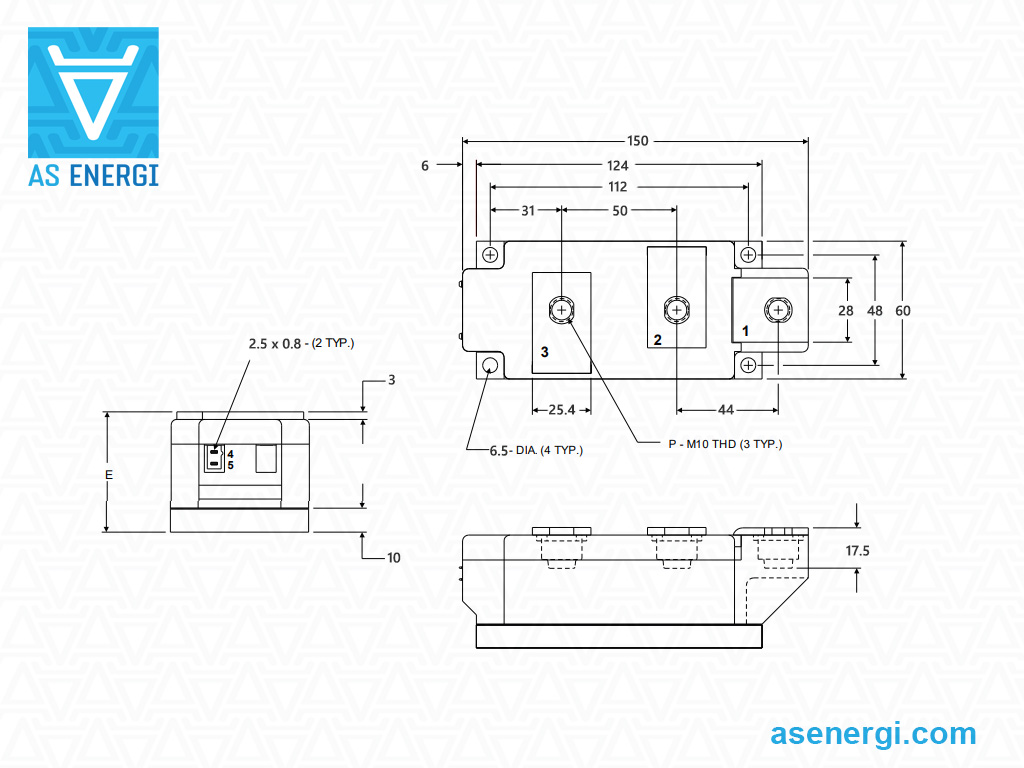

| LD421843 | 430/80 | 1800 | 10 | 500 | 0.88 | 0.66 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD421843 | |
| LD422043 | 430/80 | 2000 | 10 | 500 | 0.88 | 0.66 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD422043 | |
| LD422243 | 430/80 | 2200 | 10 | 500 | 0.88 | 0.66 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD422243 | |
| LD420850 | 500 (86) | 800 | 16.3 | 1330 | 0.81 | 0.32 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD420850 | |
| LD421050 | 500 (86) | 1000 | 16.3 | 1330 | 0.81 | 0.32 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD421050 | |
| LD421250 | 500 (86) | 1200 | 16.3 | 1330 | 0.81 | 0.32 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD421250 | |
| LD421450 | 500 (86) | 1400 | 16.3 | 1330 | 0.81 | 0.32 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD421450 | |
| LD421650 | 500 (86) | 1600 | 16.3 | 1330 | 0.81 | 0.32 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD421650 | |

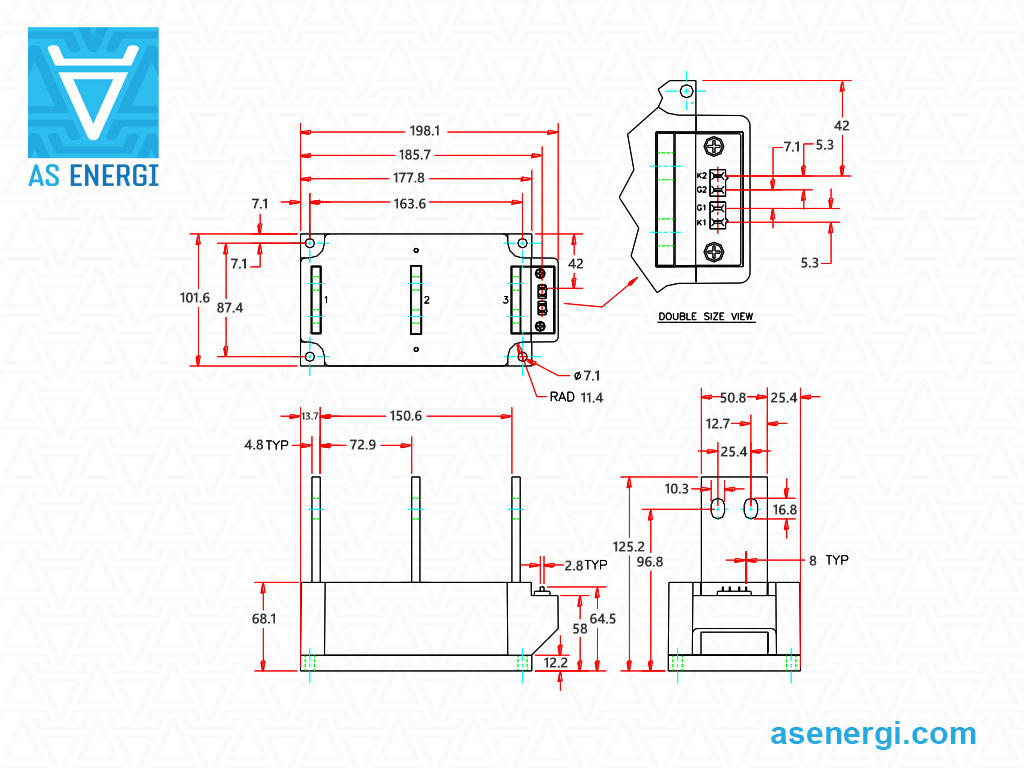

| PD422006 | 600 (81) | 2000 | 26.9 | 3618 | 0.869 | 0.237 | 0.029 | 0.058 | 0.009 | 198x102x68 | AM-PD422006 | |
| PD422206 | 600 (81) | 2200 | 26.9 | 3618 | 0.869 | 0.237 | 0.029 | 0.058 | 0.009 | 198x102x68 | AM-PD422206 | |
| PD422406 | 600 (81) | 2400 | 26.9 | 3618 | 0.869 | 0.237 | 0.029 | 0.058 | 0.009 | 198x102x68 | AM-PD422406 | |
| PD421207 | 700 (82) | 1200 | 36.5 | 6660 | 0.703 | 0.184 | 0.029 | 0.058 | 0.009 | 198x102x68 | AM-PD421207 | |
| PD421407 | 700 (82) | 1400 | 36.5 | 6660 | 0.703 | 0.184 | 0.029 | 0.058 | 0.009 | 198x102x68 | AM-PD421407 | |
| PD421607 | 700 (82) | 1600 | 36.5 | 6660 | 0.703 | 0.184 | 0.029 | 0.058 | 0.009 | 198x102x68 | AM-PD421607 | |
| PD421807 | 700 (82) | 1800 | 36.5 | 6660 | 0.703 | 0.184 | 0.029 | 0.058 | 0.009 | 198x102x68 | AM-PD421807 | |
| Módulos tiristores de diodos | ||||||||||||
| CD470890C | 90 (85) | 800 | 2.00 | 20 | 0.8 | 3.01 | - | 0.28 | 0.15 | 92x21x30 | AM-CD470890C | |
| CD471090C | 90 (85) | 1000 | 2.00 | 20 | 0.8 | 3.01 | - | 0.28 | 0.15 | 92x21x30 | AM-CD471090C | |
| CD471290C | 90 (85) | 1200 | 2.00 | 20 | 0.8 | 3.01 | - | 0.28 | 0.15 | 92x21x30 | AM-CD471290C | |
| CD471490C | 90 (85) | 1400 | 2.00 | 20 | 0.8 | 3.01 | - | 0.28 | 0.15 | 92x21x30 | AM-CD471490C | |
| CD471690C | 90 (85) | 1600 | 2.00 | 20 | 0.8 | 3.01 | - | 0.28 | 0.15 | 92x21x30 | AM-CD471690C | |
| CD471890C | 90 (85) | 1800 | 2.00 | 20 | 0.8 | 3.01 | - | 0.28 | 0.15 | 92x21x30 | AM-CD471890C | |
| CD670815C | 150 (86) | 800 | 5.40 | 146 | 0.8 | 1.69 | - | 0.17 | 0.08 | 94x34x29 | AM-CD670815C | |
| CD671015C | 150 (86) | 1000 | 5.40 | 146 | 0.8 | 1.69 | - | 0.17 | 0.08 | 94x34x29 | AM-CD671015C | |
| CD671215C | 150 (86) | 1200 | 5.40 | 146 | 0.8 | 1.69 | - | 0.17 | 0.08 | 94x34x29 | AM-CD671215C | |
| CD671415C | 150 (86) | 1400 | 5.40 | 146 | 0.8 | 1.69 | - | 0.17 | 0.08 | 94x34x29 | AM-CD671415C | |
| CD671615C | 150 (86) | 1600 | 5.40 | 146 | 0.8 | 1.69 | - | 0.17 | 0.08 | 94x34x29 | AM-CD671615C | |
| CD671815C | 150 (86) | 1800 | 5.40 | 146 | 0.8 | 1.69 | - | 0.17 | 0.08 | 94x34x29 | AM-CD671815C | |
| CD672015C | 150 (83) | 2000 | 4.50 | 103 | 0.8 | 1.96 | - | 0.17 | 0.08 | 94x34x29 | AM-CD672015C | |
| CD672215C | 150 (83) | 2200 | 4.50 | 103 | 0.8 | 1.96 | - | 0.17 | 0.08 | 94x34x29 | AM-CD672215C | |
| CD672415C | 150 (83) | 2400 | 4.50 | 103 | 0.8 | 1.96 | - | 0.17 | 0.08 | 94x34x29 | AM-CD672415C | |
| CD672515C | 150 (83) | 2500 | 4.50 | 103 | 0.8 | 1.96 | - | 0.17 | 0.08 | 94x34x29 | AM-CD672515C | |
| ND470625 | 250 (89) | 600 | 8.8 | 320 | 0.819 | 0.589 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND470625 | |
| ND470825 | 250 (89) | 800 | 8.8 | 320 | 0.819 | 0.589 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND470825 | |
| ND471025 | 250 (89) | 1000 | 8.8 | 320 | 0.819 | 0.589 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND471025 | |
| ND471225 | 250 (89) | 1200 | 8.8 | 320 | 0.819 | 0.589 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND471225 | |
| ND471425 | 250 (89) | 1400 | 8.8 | 320 | 0.819 | 0.589 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND471425 | |
| ND471625 | 250 (89) | 1600 | 8.8 | 320 | 0.819 | 0.589 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND471625 | |
| ND471825 | 250 (84) | 1800 | 8.8 | 320 | 0.819 | 0.731 | 0.07 | 0.14 | 0.03 | 116x50x55 | AM-ND471825 | |
| LD470650 | 500 (86) | 600 | 16.3 | 1330 | 0.81 | 0.32 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD470650 | |
| LD470850 | 500 (86) | 800 | 16.3 | 1330 | 0.81 | 0.32 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD470850 | |
| LD471050 | 500 (86) | 1000 | 16.3 | 1330 | 0.81 | 0.32 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD471050 | |
| LD471250 | 500 (86) | 1200 | 16.3 | 1330 | 0.81 | 0.32 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD471250 | |
| LD471450 | 500 (86) | 1400 | 16.3 | 1330 | 0.81 | 0.32 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD471450 | |
| LD471650 | 500 (86) | 1600 | 16.3 | 1330 | 0.81 | 0.32 | 0.0325 | 0.065 | 0.01 | 150x60x48 | AM-LD471650 | |
| PD472006 | 600 (81) | 2000 | 26.9 | 3618 | 0.869 | 0.237 | 0.029 | 0.058 | 0.009 | 198x102x68 | AM-PD472006 | |
| PD472206 | 600 (81) | 2200 | 26.9 | 3618 | 0.869 | 0.237 | 0.029 | 0.058 | 0.009 | 198x102x68 | AM-PD472206 | |
| PD472406 | 600 (81) | 2400 | 26.9 | 3618 | 0.869 | 0.237 | 0.029 | 0.058 | 0.009 | 198x102x68 | AM-PD472406 | |
| PD471207 | 700 (82) | 1200 | 36.5 | 6660 | 0.703 | 0.184 | 0.029 | 0.058 | 0.009 | 198x102x68 | AM-PD471207 | |
| PD471407 | 700 (82) | 1400 | 36.5 | 6660 | 0.703 | 0.184 | 0.029 | 0.058 | 0.009 | 198x102x68 | AM-PD471407 | |
| PD471607 | 700 (82) | 1600 | 36.5 | 6660 | 0.703 | 0.184 | 0.029 | 0.058 | 0.009 | 198x102x68 | AM-PD471607 | |
| PD471807 | 700 (82) | 1800 | 36.5 | 6660 | 0.703 | 0.184 | 0.029 | 0.058 | 0.009 | 198x102x68 | AM-PD471807 | |
Guía de numeración de piezas para módulos tiristor-diodo:
| A | M | – | PD4 | 7 | 14 | 07 |
| A | – |  AS ENERGITM |
| M | – | Grupo de productos: Módulo. |
| PD4 | – | Tipo de envase. |
| 7 | – | Tipo de módulos: 2 - Módulos de diodos tiristores; 7 - Módulos tiristores de diodos. |
| 14 | – | Clase de tensión VRRM / 100. |
| 07 | – | IF(AV) código, Amp. |
| C | – | Identificador Sufix: Ninguno, B, C or D |
Recomendaciones para el montaje de módulos de potencia
Especificaciones y Preparación de la Superficie del Disipador
Para asegurar un buen contacto térmico y obtener los valores de resistencia térmica de contacto especificados en la ficha técnica, la superficie de contacto del disipador debe estar limpia y libre de partículas de polvo. Es útil limpiar la superficie de montaje del disipador con toallitas y un limpiador con alcohol, por ejemplo, isopropanol, justo antes del proceso de montaje. Deben cumplirse las siguientes especificaciones mecánicas:
– La irregularidad del área de montaje del disipador no debe exceder los ≤ 50 μm por cada 100 mm
– Rugosidad Rz: < 10 μm
– Sin escalones > 10 μm
Especificación de la superficie del disipador de calor |
Aplicación de Pasta Térmica
Se recomienda utilizar impresión con esténcil para aplicar el material de interfaz térmica. Se recomienda un espesor de pasta térmica en el rango de 50 μm a 100 μm. La aplicación de pasta térmica mediante rodillo no se recomienda para la producción en masa, ya que no se puede garantizar un espesor óptimo y reproducible de la pasta.
Par de Apriete en el Disipador MS
Para fijar los módulos de potencia, se recomienda encarecidamente el uso de tornillos de acero en combinación con arandelas adecuadas y arandelas de seguridad elásticas, o tornillos combinados. Debe respetarse el valor de par especificado en la ficha técnica.
Se recomienda aplicar un par de apriete preliminar y luego reajustar hasta alcanzar el valor indicado. Durante el proceso de atornillado, la velocidad debe ser limitada y se recomienda el uso de limitación de par suave para evitar picos de torque, los cuales pueden producirse con destornilladores neumáticos.
Ejemplo de orden de montaje |
Los tornillos deben apretarse en diagonal con el mismo par de apriete en varios pasos hasta alcanzar el valor de par de apriete especificado MS.
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
