alseryabSustitución rápida de tiristores Powerex
Tiristor rápido Powerex AS ENERGITM en diseño de disco y tipo stud, dispositivo semiconductor de conmutación rápida. Los tiristores rápidos cumplen con requisitos como alta resistencia a di/dt, bajas pérdidas en conmutación, tiempos cortos de encendido y apagado. Regulación y conversión de corrientes de CC y CA hasta 2100A en circuitos con voltajes hasta 2000V.
El ánodo y cátodo del tiristor rápido (polaridad) se determinan por el símbolo en la carcasa.
Para la refrigeración durante la operación de los tiristores de potencia, se montan con disipadores (heatsinks). Dependiendo de la cantidad de calor generado y las condiciones de trabajo de los semiconductores, se puede utilizar enfriamiento por flujo de aire natural o forzado. Al ensamblar, se debe proporcionar la fuerza de apriete necesaria Fm específica para cada tipo de encapsulado de tiristor (indicado en la tabla de parámetros).
Los tiristores rápidos pueden fabricarse para su uso en climas templados, fríos y tropicales. Los tiristores rápidos de tipo disco Powerex se usan en varios convertidores de potencia (por ejemplo, hornos de fusión) donde es necesaria una conmutación rápida y control de corrientes.

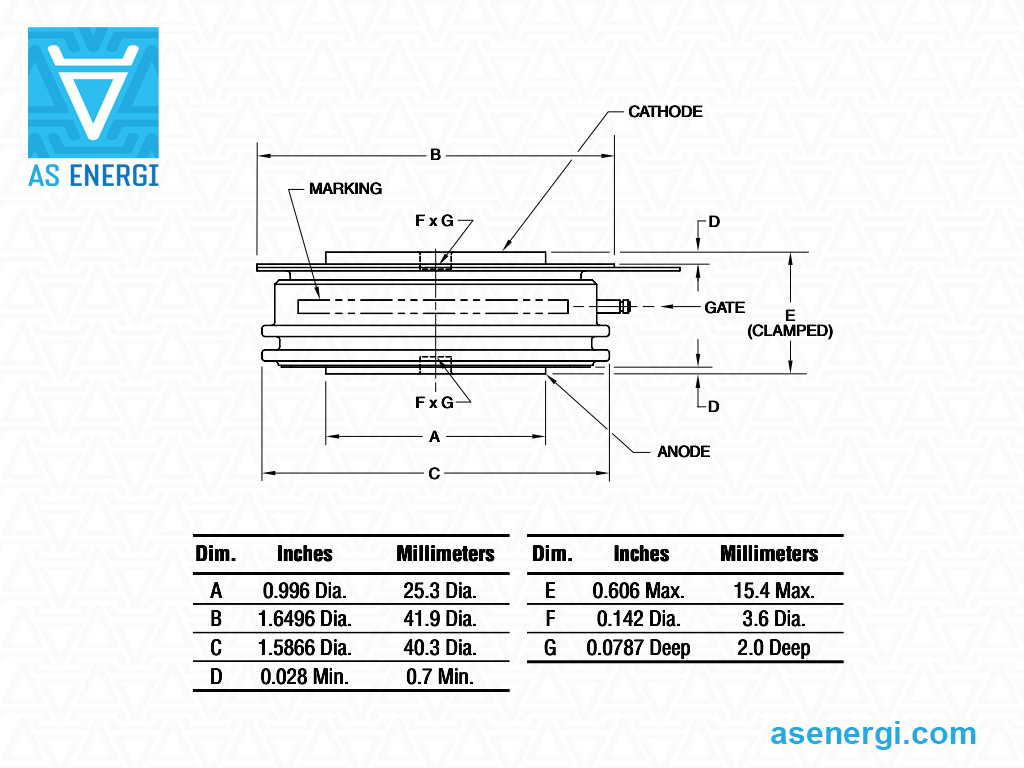

Las especificaciones y parámetros, hojas de datos en PDF, dimensiones, dibujos, diagramas de encapsulado de tiristores y disipadores recomendados se listan a continuación.
Nuestra empresa ofrece una garantía de calidad para los tiristores rápidos Powerex de 2 años desde la fecha de compra. Al suministrar los tiristores, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los tiristores rápidos de disco Powerex depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Para consultas sobre la adquisición de tiristores de alta potencia y diodos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofreceremos un precio individualizado!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Especificaciones generales de los tiristores rápidos Powerex
| Tipo | VRRM | IF(AV)
(TC) |
ITSM | tq | RthJC | Fuerza de sujeción / Par de montaje | Esquema | Dimensiones
ØDxØdxH |
Sustitución
AS ENERGITM |
Ficha de datos |
| V | A | A | µs | °C/W | mm | |||||
| Tiristores rápidos Tipo espárrago
Hasta 1400V |
||||||||||
| T507-14-40 | 1400 | 40 (70) | 1 | 10 to 50 | 0.28 | 15 Nm | T50 | 0.500-20 UNF-2A | A-T507-14-40 |
|
| T507-14-70 | 1400 | 70 (70) | 1.2 | 10 to 50 | 0.28 | 15 Nm | T50 | 0.500-20 UNF-2A | A-T507-14-70 |
|
| T507-14-80 | 1400 | 80 (70) | 1.4 | 10 to 50 | 0.28 | 15 Nm | T50 | 0.500-20 UNF-2A | A-T507-14-80 |
|
| T607-12-13 | 1200 | 125 (70) | 3.5 | 10 to 50 | 0.13 | 33 Nm | T60 | 0.75-16 UNF-2A | A-T607-12-13 |
|
| T607-12-15 | 1200 | 150 (70) | 4 | 10 to 50 | 0.13 | 33 Nm | T60 | 0.75-16 UNF-2A | A-T607-12-15 |
|
| T607-12-18 | 1200 | 175 (70) | 4.5 | 10 to 50 | 0.13 | 33 Nm | T60 | 0.75-16 UNF-2A | A-T607-12-18 |
|
| T707-08-33 | 800 | 325 (70) | 8 | 10 to 50 | 0.1 | 39 Nm | T70 | 0.750-16 UNF-2A | A-T707-08-33 |
|
| T707-10-28 | 1000 | 275 (70) | 7 | 10 to 50 | 0.1 | 39 Nm | T70 | 0.750-16 UNF-2A | A-T707-10-28 |
|
| T707-12-25 | 1200 | 250 (70) | 7 | 25 to 60 | 0.1 | 39 Nm | T70 | 0.750-16 UNF-2A | A-T707-12-25 |
|
| T707-14-30 | 1400 | 300 (70) | 8 | 25 to 60 | 0.1 | 39 Nm | T70 | 0.750-16 UNF-2A | A-T707-14-30 |
|
| Fast Thyristors Disc Type
Up to 800V |
||||||||||
| T727-08-40 | 800 | 400 (70) | 7 | 10 to 50 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T727-08-40 |
|
| T727-08-48 | 800 | 475 (70) | 8 | 10 to 50 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T727-08-48 |
|
| T7S7-08-55 | 800 | 550 (70) | 8.5 | 10 to 50 | 0.035 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7S7-08-55 |
|
| T72H-08-40 | 800 | 400 (70) | 7 | 10 to 20 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T72H-08-40 |
|
| T7S7-08-65 | 800 | 650 (70) | 9.5 | 10 to 50 | 0.035 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7S7-08-65 |
|
| T72H-08-48 | 800 | 475 (70) | 8 | 20 to 40 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T72H-08-48 |
|
| T7SH-08-50 | 800 | 500 (70) | 8.5 | 10 to 20 | 0.045 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7SH-08-50 |
|
| T7SH-08-60 | 800 | 600 (70) | 9 | 20 to 40 | 0.045 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7SH-08-60 |
|
| Up to 1400V | ||||||||||
| T7H6-12-49 | 1200 | 515 (85) | 7.6 | 30 | 0.04 | 8.9 to 10.7 kN | T7H | 42x25x15.5 | A-T7H6-12-49 |
|
| T727-14-35 | 1400 | 350 (70) | 7 | 15 to 60 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T727-14-35 |
|
| T727-14-45 | 1400 | 450 (70) | 8 | 15 to 60 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T727-14-45 |
|
| T7S7-12-50 | 1200 | 500 (70) | 8 | 25 to 60 | 0.035 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7S7-12-50 |
|
| T7S7-12-60 | 1200 | 600 (70) | 9 | 15 to 60 | 0.035 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7S7-12-60 |
|
| T72H-12-35 | 1200 | 350 (70) | 7 | 10 to 50 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T72H-12-35 |
|
| T72H-14-45 | 1400 | 450 (70) | 7.5 | 25 to 50 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T72H-14-45 |
|
| T7SH-12-40 | 1200 | 400 (70) | 8 | 10 to 50 | 0.045 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7SH-12-40 |
|
| T7SH-14-45 | 1400 | 450 (70) | 8.5 | 25 to 50 | 0.045 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7SH-14-45 |
|
| T826-12-75 | 1200 | 970 (55) | 11.7 | 20 | 0.025 | 13.3 to 17.8 kN | T82 | 58.5x34x27 | A-T826-12-75 |
|
| T82F-12-65 | 1200 | 650 (70) | 8.5 | 15 to 50 | 0.037 | 16 to 18 kN | T82 | 58.5x34x27 | A-T82F-12-65 |
|
| T82F-12-75 | 1200 | 750 (70) | 10 | 25 to 60 | 0.037 | 16 to 18 kN | T82 | 58.5x34x27 | A-T82F-12-75 |
|
| T9K6-14-09 | 1400 | 1180 (55) | 16.15 | 25 | 0.02 | 22.2 to 24.5 kN | T9K | 74x47x27 | A-T9K6-14-09 |
|
| T9GH-12-10 | 1200 | 1000 (70) | 15 | 20 to 60 | 0.023 | 22 to 25 kN | T9G | 74x47x27.7 | A-T9GH-12-10 |
|
| T9GH-12-11 | 1200 | 1100 (70) | 17 | 40 to 60 | 0.023 | 22 to 25 kN | T9G | 74x47x27.7 | A-T9GH-12-11 |
|
| T627-12-15 | 1200 | 150 (70) | 3.5 | 10 to 50 | 0.08 | 4.5 to 6.3 kN | T62 | 42x19x14 | A-T627-12-15 |
|
| T627-12-20 | 1200 | 200 (70) | 4 | 10 to 50 | 0.08 | 4.5 to 6.3 kN | T62 | 42x19x14 | A-T627-12-20 |
|
| T627-12-25 | 1200 | 250 (70) | 4.5 | 10 to 50 | 0.08 | 4.5 to 6.3 kN | T62 | 42x19x14 | A-T627-12-25 |
|
| C458PD | 1400 | - | 16 | 30 to 35 | 0.023 | 22.2 to 26.6 kN | T9G | 74x47x27.7 | A-C458PD |
|
| Up to 2000V | ||||||||||
| T72H-18-42 | 1800 | 420 (70) | 6.8 | 80 to 100 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T72H-18-42 |
|
| T72H-18-30 | 1800 | 300 (70) | 7 | 40 to 60 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T72H-18-30 |
|
| T7SH-18-36 | 1800 | 360 (70) | 8 | 40 to 60 | 0.045 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7SH-18-36 |
|
| T7SH-18-46 | 1800 | 460 (70) | 8.5 | 80 to 100 | 0.045 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7SH-18-46 |
|
| C612L | 2000 | 600 (70) | 9 | 55 to 60 | 0.045 | 16 to 18 kN | T82 | 58.5x34x27 | A-C612L |
|
| C613L | 2000 | 550 (70) | 6.5 | 45 to 50 | 0.045 | 16 to 18 kN | T82 | 58.5x34x27 | A-C613L |
|
| C712L | 2000 | 1100 (70) | 20 | 55 | 0.023 | 22.2 to 26.6 kN | T9G | 74x47x27.7 | A-C712L |
|
| C713L | 2000 | 1000 (70) | 15 | 45 to 50 | 0.023 | 22.2 to 26.6 kN | T9G | 74x47x27.7 | A-C713L |
|
| C714L | 2000 | 925 (70) | 16 | 40 to 45 | 0.023 | 22.2 to 26.6 kN | T9G | 74x47x27.7 | A-C714L |
|
| C770L | 2000 | 2100 (70) | 33 | 60 | 0.01 | 40 to 44.5 kN | TB2 | 110x73x38 | A-C770L |
|
Guía de numeración de piezas para tiristores rápidos Powerex:
| A | - | T | 627 | - | 12 | - | 20 | - | M |
| A | – |  AS ENERGITM |
| T | – | Grupo de productos: Tiristor rápido. |
| 627 | – | Tipo Número. |
| 12 | – | Tensión nominal (VRRM x 100). |
| 20 | – | Clasificación actual: T5 - (x 1); T6, T7, T8 - (x 10); T9, TA, TB, TC, TD - (x 100). |
| M | – | Modificación. |
Semiconductores de Alta Potencia de AS ENERGI
Nuestra empresa se dedica a la fabricación y venta de semiconductores de potencia (tiristores de potencia, diodos, módulos).
Puede comprar tiristores con nosotros en cualquier volumen, y al pedir grandes cantidades, el precio será menor.
Hemos ganado la confianza de los clientes y suministramos productos en todo el mundo.
Si tiene preguntas sobre la adquisición de tiristores y diodos de alta potencia, envíe un correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofreceremos un precio individualizado!
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Disipadores de calor para tiristores de disco de potencia:
Los disipadores de calor (radiadores) se utilizan para la refrigeración unilateral y bilateral de dispositivos semiconductores de potencia en diseño de disco.
Los disipadores están hechos de perfiles de aluminio y no requieren recubrimiento protector adicional cuando se usan en diversas condiciones climáticas.
Para más información sobre disipadores, consulta: "Disipadores de aire serie O para dispositivos de disco", "Disipadores de aire serie SF", "Disipadores de agua serie SS".
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
