Pavlo GorkunTiristores de control de fase de potencia SCR 100A - 400A, paquete de espárragos
Tiristores de Control de Fase de Potencia AS ENERGITM, también conocidos como Rectificadores Controlados por Silicio (SCR), en versión de perno, son tiristores de uso general que regulan y convierten corrientes de CC y CA hasta 400 A a frecuencias de hasta 500 Hz en circuitos con voltajes de hasta 4400 V (dependiendo de la serie).
Los tiristores de potencia tipo perno de la serie T tienen los siguientes tipos (corriente): 100 A, 125 A, 160 A, 200 A, 250 A, 320 A, 400 amperios.
Series de tiristores de potencia tipo perno
Guía de numeración de partes para tiristores de potencia tipo perno
Pasaporte técnico para tiristores de potencia tipo perno
Video: Reseñas de tiristores y diodos de alta potencia El tiristor cuenta con una carcasa de cerámica estándar de la industria, lo que facilita la integración del dispositivo en equipos existentes.
La polaridad del tiristor se determina por el ícono en la carcasa. La base del tiristor es el Ánodo, el cable de potencia flexible es el Cátodo, el cable flexible que sale de la base del cable de potencia es el cátodo auxiliar, y el cable flexible que sale de la carcasa es el electrodo de control (Gate). Las especificaciones técnicas, la guía de numeración de partes, la polaridad, las dimensiones y los disipadores de calor recomendados para los tiristores se enumeran a continuación.
Se utilizan disipadores de calor de aire y agua para enfriar los tiristores. Para proporcionar un contacto térmico y eléctrico confiable con el disipador, se debe observar un par de apriete Md durante el ensamblaje. Para una mejor disipación del calor del tiristor durante el ensamblaje, se utiliza pasta conductora de calor.
Los tiristores tienen una carcasa sellada que aísla la parte funcional y el elemento semiconductor de impactos mecánicos y del entorno. Este tiristor tiene un diseño de perno con un cable de potencia flexible. Los tiristores de perno se destacan por su capacidad de ser utilizados en partes móviles.
Los tiristores de AS Energi Global LLC tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VDRM/VRRM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes de 100 a 9000 V y amperajes de 100 a 15000 A, alta resistencia a ciclos térmicos y eléctricos, y refrigeración por aire natural o forzada.
Nuestra empresa ofrece una garantía de calidad para los tiristores de 2 años a partir de la fecha de compra. Al suministrar tiristores, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los tiristores de espárrago de control de fase depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Para preguntas sobre la adquisición de tiristores y diodos de alta potencia, envíe un correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
Para un gran número, ¡¡¡le facilitaremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Serie de tiristores de espárrago de alta potencia:
T151 |
T161, T261, T361 |
T171, T271, T371, T471 |
Tiristores de potencia T151 (100A)
| Tiristores T151 | |||||||||
|
|
||||||||
| Serie | Precio | Tensión VDRM, VRRM |
Corriente de avance media IT(AV) (TC, ºC) |
Código de tensión VRRM / 100 |
Peso | Tipo de envase | Disipador térmico | Ficha de datos | |
| T151-100 | a petición
+
–
|

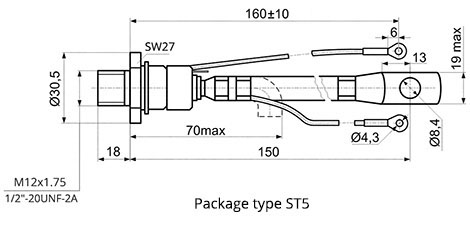

300 - 1800V | 100A (90ºC) | 3 - 18 | 150 g | ST5 | O151 |  |
|
Especificaciones detalladas de los tiristores de potencia T151
| Serie | VDRM VRRM |
IT(AV) (TC) |
ITRMS | ITSM | Tjmax | VTM/ ITM |
VT(TO) | rT | IDRM IRRM |
(dVD/dt)cr | IGT | VGT | (diT/dt)cr | tq | i2·t | Rth(j-c) |
| V | A(°C) | A | kA | °C | V/A | V | mΩ | mA | V/µs | mA | V | A/µs | µs | kA2·s | °C/W | |
| T151-100 | 300-1800 | 100(90) | 157 | 2.0 | 140 | 1.80/314 | 1.15 | 2.40 | 15 | 20-1000 | 200 | 2.5 | 160 | 250 | 20 | 0.30 |
Tiristores de potencia T161 (125A – 200A)
| Tiristores T161 | |||||||||
|
|
||||||||
| Serie | Precio | Tensión VDRM, VRRM |
Corriente de avance media IT(AV) (TC, ºC) |
Código de tensión VRRM / 100 |
Peso | Tipo de envase | Disipador térmico | Ficha de datos | |
| T161-125 | a petición
+
–
|
100 - 1800V | 125A (101ºC) 183A (85ºC) |

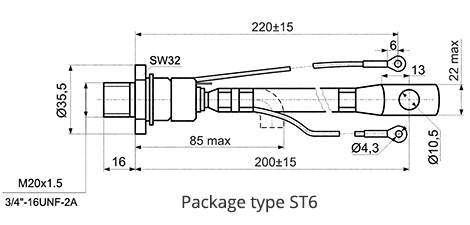

1 - 18 | 240 g | ST6 | O171, O271, O371, O471, OM101 | |
|
| T161-160 | a petición
+
–
|
300 - 1800V | 160A (87ºC) | 3 - 18 | 240 g | ST6 | O171, O271, O371, O471, OM101 | |
|
| T161-200 | a petición
+
–
|
300 - 1600V | 200A (87ºC) | 3 - 16 | 240 g | ST6 | O171, O271, O371, O471, OM101 | |
|
Especificaciones detalladas de los tiristores de potencia T161
| Serie | VDRM VRRM |
IT(AV) (TC) |
ITRMS | ITSM | Tjmax | VTM/ ITM |
VT(TO) | rT | IDRM IRRM |
(dVD/dt)cr | IGT | VGT | (diT/dt)cr | tq | i2·t | Rth(j-c) |
| V | A(°C) | A | kA | °C | V/A | V | mΩ | mA | V/µs | mA | V | A/µs | µs | kA2·s | °C/W | |
| T161-125 | 100-1800 | 125(101) 183(85) |
196 | 4.0 | 125 | 1.45/393 | 0.867 | 1.300 | 50 | 200-1000 | 250 | 2.5 | 800 | 125-500 | 60 | 0.15 |
| T161-160 | 300-1800 | 160(87) | 251 | 4.0 | 125 | 1.70/502 | 1.05 | 1.36 | 15 | 20-1000 | 200 | 2.5 | 125 | 250 | 80 | 0.15 |
| T161-200 | 300-1600 | 200(87) | 314 | 5.0 | 125 | 1.60/628 | 1.00 | 1.05 | 15 | 20-1000 | 200 | 2.5 | 160 | 250 | 125 | 0.13 |
Tiristores de potencia T261, T361 (160A)
| Tiristores T261, T361 | |||||||||
|
|
||||||||
| Serie | Precio | Tensión VDRM, VRRM |
Corriente de avance media IT(AV) (TC, ºC) |
Código de tensión VRRM / 100 |
Peso | Tipo de envase | Disipador térmico | Ficha de datos | |
| T261-160 | a petición
+
–
|
100 - 1800V | 160A (92ºC) 186A (85ºC) |
1 - 18 | 240 g | ST6 | O171, O271, O371, O471, OM101 | |
|
| T361-160 | a petición
+
–
|
2400 - 2600V | 160A (80ºC) | 24 - 26 | 240 g | ST6 | O171, O271, O371, O471, OM101 | |
|
Especificaciones detalladas de los tiristores de potencia T261, T361
| Serie | VDRM VRRM |
IT(AV) (TC) |
ITRMS | ITSM | Tjmax | VTM/ ITM |
VT(TO) | rT | IDRM IRRM |
(dVD/dt)cr | IGT | VGT | (diT/dt)cr | tq | i2·t | Rth(j-c) |
| V | A(°C) | A | kA | °C | V/A | V | mΩ | mA | V/µs | mA | V | A/µs | µs | kA2·s | °C/W | |
| T261-160 | 100-1800 | 160(92) 186(85) |
251 | 4.5 | 125 | 1.55/502 | 0.850 | 1.278 | 50 | 200-1000 | 250 | 2.5 | 800 | 125-500 | 80 | 0.150 |
| T361-160 | 2400-2600 | 160(80) | 251 | 3.5 | 125 | 2.00/502 | 1.415 | 1.290 | 20 | 500-1000 | 250 | 2.5 | 125 | 250 | 61 | 0.145 |
Tiristores de potencia T171 (200A – 320A)
| Tiristores T171 | |||||||||
|
|
||||||||
| Serie | Precio | Tensión VDRM, VRRM |
Corriente de avance media IT(AV) (TC, ºC) |
Código de tensión VRRM / 100 |
Peso | Tipo de envase | Disipador térmico | Ficha de datos | |
| T171-200 | a petición
+
–
|
100 - 1800V | 200A (102ºC) 310A (85ºC) |

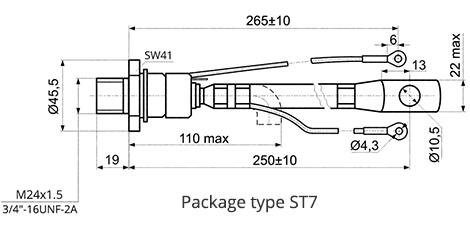

1 - 18 | 440 g | ST7 | O181, O281, OM105 | |
|
| T171-250 | a petición
+
–
|
100 - 1800V | 250A (94ºC) 307A (85ºC) |
1 - 18 | 440 g | ST7 | O181, O281, OM105 | |
|
| T171-320 | a petición
+
–
|
300 - 1800V | 320A (87ºC) | 3 - 18 | 440 g | ST7 | O181, O281, OM105 | |
|
Especificaciones detalladas de los tiristores de potencia T171
| Serie | VDRM VRRM |
IT(AV) (TC) |
ITRMS | ITSM | Tjmax | VTM/ ITM |
VT(TO) | rT | IDRM IRRM |
(dVD/dt)cr | IGT | VGT | (diT/dt)cr | tq | i2·t | Rth(j-c) |
| V | A(°C) | A | kA | °C | V/A | V | mΩ | mA | V/µs | mA | V | A/µs | µs | kA2·s | °C/W | |
| T171-200 | 100-1800 | 200(90) 310(85) |
314 | 6.0 | 125 | 1.45/628 | 1.027 | 0.641 | 70 | 200-1000 | 250 | 2.5 | 1000 | 125-500 | 170 | 0.085 |
| T171-250 | 100-1800 | 250(94) 310(85) |
393 | 6.5 | 125 | 1.55/785 | 1.036 | 0.653 | 70 | 200-1000 | 250 | 2.5 | 1000 | 125-500 | 200 | 0.085 |
| T171-320 | 300-1800 | 320(87) | 502 | 8.5 | 125 | 1.60/1004 | 1.050 | 0.530 | 30 | 20-1000 | 200 | 2.5 | 125 | 250 | 361 | 0.085 |
Tiristores de potencia T271 (250A – 400A)
| Tiristores T271 | |||||||||
|
|
|
||||||||
| Serie | Precio | Tensión VDRM, VRRM |
Corriente de avance media IT(AV) (TC, ºC) |
Código de tensión VRRM / 100 |
Peso | Tipo de envase | Disipador térmico | Ficha de datos | |
| T271-250 | a petición
+
–
|
100 - 800V | 250A (123ºC) 409A (100ºC) |
1 - 8 | 440 g | ST7 (T.SB1) | O181, O281, OM105 | |
|
| T271-320 | a petición
+
–
|
100 - 800V | 320A (116ºC) 429A (100ºC) |
1 - 8 | 440 g | ST7 (T.SB1) | O181, O281, OM105 | |
|
| T271-400 | a petición
+
–
|
100 - 800V | 400A (105ºC) | 1 - 8 | 440 g | ST7 | O181, O281, OM105 | |
|
Especificaciones detalladas de los tiristores de potencia T271
| Serie | VDRM VRRM |
IT(AV) (TC) |
ITRMS | ITSM | Tjmax | VTM/ ITM |
VT(TO) | rT | IDRM IRRM |
(dVD/dt)cr | IGT | VGT | (diT/dt)cr | tq | i2·t | Rth(j-c) |
| V | A(°C) | A | kA | °C | V/A | V | mΩ | mA | V/µs | mA | V | A/µs | µs | kA2·s | °C/W | |
| T271-250 | 100-800 | 250(123) 409(100) |
393 | 10.0 | 150 | 1.35/785 | 0.906 | 0.531 | 70 | 200-1000 | 250 | 2.5 | 800 | 125-500 | 450 | 0.085 |
| T271-320 | 100-800 | 320(116) 429(100) |
502 | 10.5 | 150 | 1.35/1005 | 0.871 | 0.472 | 70 | 200-1000 | 250 | 2.5 | 800 | 125-500 | 500 | 0.085 |
| T271-400 | 100-800 | 400(105) | 627 | 11.5 | 150 | 1.35/1256 | 0.800 | 0.450 | 30 | 200-1000 | 250 | 2.5 | 320 | 160 | 620 | 0.090 |
Tiristores de potencia T371 (200A – 320A)
| Tiristores T371 | |||||||||
|
|
|
||||||||
|
|||||||||
| Serie | Precio | Tensión VDRM, VRRM |
Corriente de avance media IT(AV) (TC, ºC) |
Código de tensión VRRM / 100 |
Peso | Tipo de envase | Disipador térmico | Ficha de datos | |
| T371-200 | a petición
+
–
|
100 - 1800V | 200A (102ºC) 310A (85ºC) |

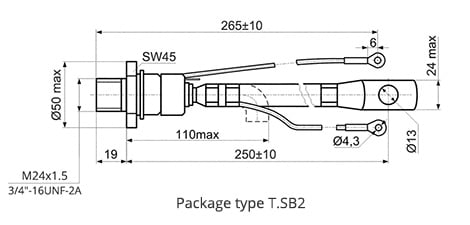

1 - 18 | 470 g | T.SB2 | O181, O281, OM105 | |
|
| T371-250 | a petición
+
–
|
2200 - 2600V | 250A (94ºC) | 22 - 26 | 440 g | ST7 (T.SB2) | O181, O281, OM105 | |
|
| T371-320 | a petición
+
–
|
2000 - 2200V | 320A (82ºC) | 20 - 22 | 440 g | ST7 (T.SB2) | O181, O281, OM105 | |
|
Especificaciones detalladas de los tiristores de potencia T371
| Serie | VDRM VRRM |
IT(AV) (TC) |
ITRMS | ITSM | Tjmax | VTM/ ITM |
VT(TO) | rT | IDRM IRRM |
(dVD/dt)cr | IGT | VGT | (diT/dt)cr | tq | i2·t | Rth(j-c) |
| V | A(°C) | A | kA | °C | V/A | V | mΩ | mA | V/µs | mA | V | A/µs | µs | kA2·s | °C/W | |
| T371-200 | 100-1800 | 200(102) 310(85) |
314 | 6.0 | 125 | 1.45/628 | 1.027 | 0.641 | 70 | 200-1000 | 250 | 2.5 | 1000 | 125-500 | 170 | 0.085 |
| T371-250 | 2200-2600 | 250(94) | 392 | 7.0 | 125 | 1.54/785 | 0.930 | 0.730 | 30 | 200-1000 | 200 | 2.5 | 250 | 250 | 180 | 0.090 |
| T371-320 | 2000-2200 | 320(82) | 502 | 8.0 | 125 | 1.67/1004 | 1.050 | 0.680 | 30 | 200-1000 | 200 | 2.5 | 320 | 200 | 320 | 0.085 |
Tiristores de potencia T471 (200A – 320A)
| Tiristores T471 | |||||||||
|
|
|
||||||||
|
|
|||||||||
| Serie | Precio | Tensión VDRM, VRRM |
Corriente de avance media IT(AV) (TC, ºC) |
Código de tensión VRRM / 100 |
Peso | Tipo de envase | Disipador térmico | Ficha de datos | |
| T471-200 | a petición
+
–
|
4000 - 4400V | 200A (80ºC) | 40 - 44 | 440 g | ST7 | O181, O281, OM105 | |
|
| T471-250 | a petición
+
–
|
100 - 1800V | 250A (94ºC) 307A (85ºC) |
1 - 18 | 440 g | ST7 (T.SB2) | O181, O281, OM105 | |
|
| T471-320 | a petición
+
–
|
100 - 1800V | 320A (84ºC) | 1 - 18 | 440 g | ST7 (T.SB2) | O181, O281, OM105 | |
|
Especificaciones detalladas de los tiristores de potencia T471
| Serie | VDRM VRRM |
IT(AV) (TC) |
ITRMS | ITSM | Tjmax | VTM/ ITM |
VT(TO) | rT | IDRM IRRM |
(dVD/dt)cr | IGT | VGT | (diT/dt)cr | tq | i2·t | Rth(j-c) |
| V | A(°C) | A | kA | °C | V/A | V | mΩ | mA | V/µs | mA | V | A/µs | µs | kA2·s | °C/W | |
| T471-200 | 4000-4400 | 200(80) | 214 | 4.0 | 125 | 2.46/628 | 1.850 | 1.240 | 50 | 500-1000 | 200 | 2.5 | 200 | 320-400 | 80 | 0.090 |
| T471-250 | 100-1800 | 250(94) 307(85) |
393 | 6.5 | 125 | 1.55/785 | 1.036 | 0.653 | 70 | 200-1000 | 250 | 2.5 | 1000 | 125-500 | 210 | 0.085 |
| T471-320 | 100-1800 | 320(84) | 502 | 7.0 | 125 | 1.60/1005 | 1.006 | 0.612 | 70 | 200-1000 | 250 | 2.5 | 1000 | 125-500 | 230 | 0.085 |
Guía de numeración de piezas para tiristores de espárrago de alta potencia:
| T | 161 | – | 200 | – | 16 | – | 4 | 2 |
| T | – | Tiristor,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||
| 161 | – | Tipo tiristor (tipo espárrago). | ||||||||||||||||||||||||||||||||||||
| 200 | – | Corriente media en estado abierto IT(AV), Amp. | ||||||||||||||||||||||||||||||||||||
| 16 | – | Clase de tensión VRRM / 100 (Tensión nominal - 1600 V). | ||||||||||||||||||||||||||||||||||||
| 4 | – | Parámetro de la Tasa crítica de aumento de la tensión fuera de estado (dVD/dt)crit:
|
||||||||||||||||||||||||||||||||||||
| 2 | – | Parámetro del tiempo de desconexión tq:
|
Pasaporte técnico para tiristores Power Stud (muestra):
Cuando suministramos tiristores, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
Semiconductores de alta potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000 A y voltajes de hasta 9000 V, así como disipadores de calor por aire y agua para estos dispositivos. Puede adquirir semiconductores en cualquier volumen, y al ordenar grandes lotes, el precio será menor.
Hemos ganado la confianza de nuestros clientes y suministramos productos a todo el mundo.
Para comprar tiristores, diodos y módulos de alta potencia, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
Foto de tiristores de espárrago de alta potencia:
Recomendaciones de instalación para tiristores de montaje en espárrago de potencia:
La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de unión del tiristor y el disipador de calor en todo el rango de temperaturas se garantiza mediante un par de apriete adecuado.
Antes del montaje, debe realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiarlas (2) con un paño impregnado de alcohol (tolueno, gasolina, acetona).
Para mejorar los parámetros de transferencia de calor, se recomienda aplicar (3) una fina capa de pasta térmica de silicona antes del montaje, aunque no es una condición obligatoria para la instalación.
Después de la instalación, los sujetadores (tuercas y arandelas) deben asegurarse adicionalmente contra la corrosión.
Consejos y recomendaciones para tiristores de potencia:
Los tiristores de potencia no deben operarse durante largos períodos de tiempo a su carga límite para todos los parámetros. En este caso, el Factor de seguridad se determina según el grado de fiabilidad requerido del dispositivo.
Reemplace un tiristor de potencia averiado con uno que coincida con los parámetros del tiristor que se está reemplazando.
Se debe proporcionar superenfriamiento cuando se opere en un entorno con una temperatura ambiente elevada.
Se recomienda la limpieza periódica de los tiristores de potencia y los disipadores de calor para eliminar el polvo y los contaminantes, asegurando una disipación de calor adecuada.
Se deben usar divisores de corriente inductiva (a menudo alambre toroidal trenzado) para igualar las corrientes entre tiristores de potencia conectados en paralelo. Los métodos de conexión más populares son el circuito cerrado, el circuito de bobina común o el tiristor de potencia. La eficiencia de los divisores de corriente en este caso está determinada por la sección transversal del alambre magnético.
La prevención del desequilibrio de voltaje cuando los tiristores de potencia están conectados en serie se logra utilizando resistencias derivadas conectadas en paralelo con cada tiristor. La igualación de voltaje en condiciones transitorias se logra conectando condensadores en paralelo con cada tiristor.
Está estrictamente prohibido tocar los tiristores de potencia bajo alto voltaje durante la operación.
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
Productos destacados:
