Pavlo GorkunDiodo de recuperación rápida DSF8045SK Repuesto para Dynex
| Número de pieza Dynex | DSF8045SK |
| Corriente directa media, IF(AV)M (TC) | 430А (65ºC) |
| Tensión, VRRM | 4500 V |
| Encapsulado, Dimensiones ØDxØdxH | Encapsulado K 42x25x27 mm |
| Ficha técnica |  |
| Repuesto AS ENERGITM | ADSF8045SK |
| Añadir al carrito | a petición
|
Diodo de recuperación rápida ADSF8045SK AS ENERGITM es un dispositivo semiconductor de reemplazo, análogo, alternativo y equivalente para el diodo de recuperación rápida DSF8045SK Dynex Semiconductor. Corriente directa media IFAV – 430 amperios, tensión repetitiva pico inversa VRRM – 4500V.
Características de los diodos de recuperación rápida: optimizados para la frecuencia de la red; alta capacidad de sobretensión; baja carga de recuperación; bajo tiempo de recuperación inversa; alta velocidad de conmutación; alta tensión inversa y alta capacidad de manejo de corriente. La peculiaridad de los diodos es su rápida recuperación (tiempo de recuperación inversa corto trr y pequeña carga de recuperación) y su aplicación en altas frecuencias. Los diodos presentan una alta capacidad de conducción de corriente a altas frecuencias. Sus principales aplicaciones son para convertidores DC-DC e inversores, calentamiento por inducción, rectificadores de alta frecuencia y fuentes de alimentación conmutadas. También están disponibles para pedido disipadores de aire y de agua para la refrigeración de diodos.
"Disipadores enfriados por aire serie O para dispositivos en disco", "Disipador de aire serie SF", "Disipador de agua serie SS" para la refrigeración de tiristores y diodos también están disponibles para pedido.
Los diodos rectificadores AS ENERGITM tienen las siguientes características: encapsulado conforme a estándares industriales; bajas pérdidas estáticas y dinámicas, altos valores de VRRM/VRSM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de tensiones de 100 a 9000 V y amperajes de 100 a 7500 A, alta resistencia a los ciclos térmicos y eléctricos.
Las especificaciones técnicas y parámetros del DSF8045SK y del repuesto ADSF8045SK, la ficha técnica en PDF, el dibujo de contorno y las dimensiones se enumeran a continuación.
Nuestra empresa ofrece una garantía de calidad para los diodos de recuperación rápida de 2 años desde la fecha de compra. Al suministrar los diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los diodos de recuperación rápida depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del diodo de recuperación rápida Dynex y sus reemplazos:
| Especificaciones del diodo | DSF8045SK | |
| Corriente directa media máxima admisible (Temperatura del encapsulado) | IF(AV)M (TC) | 430 A (65ºC) |
| Tensión máxima repetitiva de bloqueo inverso | VRRM | 4500 V |
| Corriente de pico de impulso directo | IFSM | 3.5 kA |
| Factor de seguridad | I2t | 0.061 MA2·s |
| Tensión directa de pico | VFM | 4.0 V |
| Carga recuperada | Qr | 440 µC |
| Tiempo de recuperación inversa | trr | 3.07 µs |
| Fuerza de sujeción | Fm | 7 - 9 kN |
| Peso | W | 0.16 kg |
| Encapsulado (Carcasa) | tipo | K |
| Dimensiones | ØDxØdxH | 42x25x27 mm |
| Repuesto AS ENERGITM | tipo | ADSF8045SK |
| Ficha técnica | |
|
Guía de numeración de piezas para diodos de recuperación rápida:
| A | DSF | 80 | 45 | S | K | 45 |
| A | – |  AS ENERGITM |
| DSF | – | Grupo de producto: Diodo de recuperación rápida (Diodo de conmutación rápida). |
| 80 | – | Código de fábrica. |
| 45 | – | Código de voltaje máximo. |
| S | – | Iteración A, B ... S, etc. |
| K | – | Tipo de carcasa (encapsulado). |
| 45 | – | Clase de tensión VRRM / 100. |

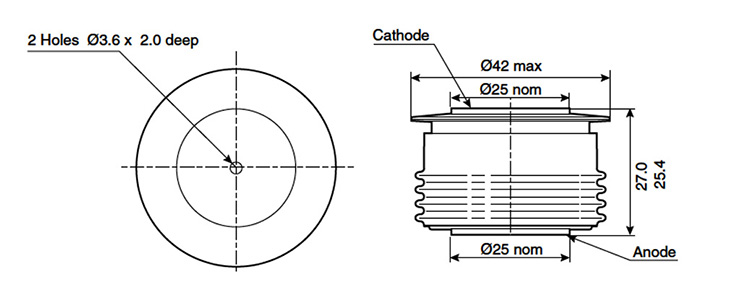

Dimensiones del diodo de recuperación rápida DSF8045SK y del repuesto ADSF8045SK:
Encapsulado K
Polaridad (ánodo, cátodo) de los diodos rectificadores en disco:
|
|
Semiconductores de alta potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tirístores de potencia, módulos, diodos rectificadores, diodos de avalancha, diodos de rotor y de soldadura, triacs, etc.) corrientes de hasta 15000A y tensiones hasta 9000V, y disipadores de aire y agua para los mismos.
Puede comprar dispositivos semiconductores en cualquier volumen y, al solicitar lotes grandes, el precio será menor. Nos hemos ganado la confianza de los clientes y suministramos productos en todo el mundo.
Para consultas relacionadas con la adquisición de tiristores de potencia, diodos y módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, le ofreceremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Disipadores de calor para diodos rectificadores en disco:
Los disipadores de calor (radiadores) se utilizan para la refrigeración de un solo lado o de ambos lados de dispositivos semiconductores de potencia en diseño de disco.
Los disipadores están fabricados con perfiles de radiador de aluminio y no requieren recubrimiento protector adicional cuando se utilizan en diversas condiciones climáticas.
También están disponibles para pedido disipadores de aire y de agua para la refrigeración de diodos rectificadores.
Consulte para más información sobre disipadores: "Disipadores enfriados por aire serie O para dispositivos en disco", "Disipador de aire serie SF", "Disipador de agua serie SS".
Fotos de diodos rectificadores:
