Pavlo GorkunDiodo de recuperación rápida M2698ZD280 IXYS Westcode Recambio
| Número de pieza IXYS Westcode | M2698ZD280 |
| Corriente de avance media, IF(AV)M (TC) | 2698A (55ºC) |
| Tensión, VRRM | 2800 V |
| Paquete, Dimensiones ØDxØdxH | Paquete W42 110x73x26 mm |
| Ficha de datos |  |
| Sustitución AS ENERGITM | ADDM2698ZD280 |
| Añadir a la cesta | a petición
|
Diodo de Recuperación Rápida ADDM2698ZD280 AS ENERGITM es un dispositivo semiconductor de sustitución, analógico, alternativo y equivalente para el diodo discreto de recuperación rápida estándar M2698ZD280 IXYS UK Westcode, Littelfuse.
Corriente promedio directa IFAV – 2698 amperios, voltaje máximo inverso repetitivo VRRM – 2800V.
Características: optimizado para frecuencia de línea; alta capacidad de sobretensión; baja carga de recuperación; bajo tiempo de recuperación inversa; alta velocidad de conmutación; alto voltaje inverso y alta capacidad de manejo de corriente. Los diodos de recuperación rápida son especialmente adecuados para su uso como diodos antiparalelos en inversores de Gate Turn-Off y de tiristores rápidos, así como diodos para choppers.
"Disipadores de calor enfriados por aire serie O para dispositivos de disco", "Disipador de calor por aire serie SF", "Disipador de calor por agua serie SS" para enfriamiento de tiristores y diodos también están disponibles para pedir.
Los diodos rectificadores AS ENERGITM tienen las siguientes características: alojamiento estándar de la industria; bajas pérdidas estáticas y dinámicas, altos valores de VRRM/VRSM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes de 100 a 9000 V y corrientes de 10 a 15000 A, alta resistencia a ciclos térmicos y eléctricos.
Las especificaciones técnicas y parámetros de M2698ZD280 y sustitución ADDM2698ZD280, ficha de datos PDF, esquema y dimensiones están listados a continuación.
Nuestra empresa proporciona una garantía de calidad de 2 años desde la fecha de compra para los diodos de recuperación rápida. Al suministrar diodos, si es necesario, proporcionamos un pasaporte técnico y un certificado de conformidad.
El precio final de los diodos de recuperación rápida depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del Diodo de Recuperación Rápida IXYS WESTCODE y Sustituciones:
| Especificaciones del diodo | M2698ZD280 | |
| Corriente media de avance máxima admisible (temperatura de la carcasa) | IF(AV)M (TC) | 2698 A (55ºC) |
| Tensión máxima repetitiva de bloqueo inverso | VRRM | 2800 V |
| Pico de sobretensión de corriente de avance | IFSM | 27800 A |
| Factor de seguridad | I2t | 3.86x106 A2·s |
| Tiempo de recuperación inverso | trr | 6.20 µs |
| Cargo recuperado | Qrr | 1200 µC |
| Corriente directa | IFM | 1000 A |
| Velocidad crítica de aumento de la corriente de avance | -diF/dt | 60 A/µs |
| Tensión de umbral | VT0 | 1.000 V |
| Resistencia de la pendiente | rT | 0.330 mΩ |
| Temperatura de la unión p-n | Tvj max | 150 ºC |
| Resistencia térmica, unión al disipador térmico | RthJK | 0.0110 K/W |
| Fuerza de sujeción | Fm | 27 - 47 kN |
| Peso | W | 1.2 kg |
| Paquete (Vivienda) | tipo | W42 |
| Dimensiones | ØDxØdxH | 110x73x26 mm |
| Sustitución AS ENERGITM | tipo | ADDM2698ZD280 |
| Ficha de datos | |
|
Guía de numeración de piezas para diodos de recuperación rápida:
| A | DDM | 2698 | ZD | 28 | 0 |
| A | – |  AS ENERGITM |
| DDM | – | Grupo de productos: Diodo tipo disco, Diodo de recuperación rápida. |
| 2698 | – | Corriente de avance media IF(AV), Amp. |
| ZD | – | Tipo de alojamiento (Paquete). |
| 28 | – | Clase de tensión VRRM / 100. |
| 0 | – | Código corregido. |

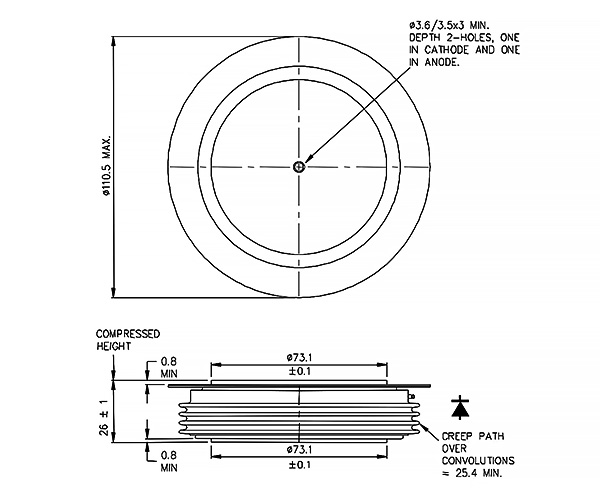

Dimensiones del diodo de recuperación rápida M2698ZD280 y Sustitución ADDM2698ZD280:
Paquete W42
Polaridad (ánodo, cátodo) de los diodos del disco rectificador de potencia:
|
|
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa está dedicada a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, diodos de rotor y soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, así como disipadores de calor por aire y agua para estos dispositivos.
Puede comprar dispositivos semiconductores en cualquier volumen, y al pedir grandes lotes, el precio será más bajo. Hemos ganado la confianza de nuestros clientes y suministramos productos en todo el mundo.
Para consultas sobre la adquisición de Tiristores de Potencia, Diodos, Módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para una gran cantidad, le proporcionaremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Disipadores de calor para diodos rectificadores de disco de potencia:
Los disipadores de calor (radiadores) se utilizan para la refrigeración unidireccional y bidireccional de dispositivos semiconductores de potencia en diseño de disco.
Los disipadores de calor de los enfriadores están hechos de perfiles de radiador de aluminio y no requieren recubrimiento protector adicional cuando se utilizan en diversas condiciones climáticas.
También están disponibles para pedido disipadores de calor de aire y agua para la refrigeración de diodos rectificadores.
Consulte más información sobre los disipadores de calor: "Disipadores de calor refrigerados por aire serie O para dispositivos de disco", "Disipador de aire serie SF", "Disipador de agua serie SS".
Foto de diodos rectificadores:
