Pavlo GorkunDiodo de recuperación rápida de alta potencia E1780TG65E IXYS Westcode Sustitución
| Número de pieza IXYS Westcode | E1780TG65E |
| Corriente de avance media, IF(AV)M (TC) | 1780A (55ºC) |
| Tensión, VRRM | 6500 V |
| Paquete, Dimensiones ØDxØdxH | Paquete W125 112x75x30 mm |
| Ficha de datos |  |
| Sustitución AS ENERGITM | ADDE1780TG65E |
| Añadir a la cesta | a petición
|
Diodo de Recuperación Rápida de Alta Potencia ADDE1780TG65E AS ENERGITM es un dispositivo semiconductor de reemplazo, análogo, alternativo y equivalente para el Diodo de Recuperación Rápida (FRD) de Alta Potencia E1780TG65E IXYS UK Westcode, Littelfuse. Corriente media directa IFAV – 1780 amperios, voltaje inverso repetitivo máximo VRRM – 6500V.
Diodo de recuperación ultra rápida y ultra suave disponible hasta 6.5kV en rangos de corriente de 270A a 4200A. Estos diodos incorporan un proceso de fabricación único y control de vida útil para ofrecer un compromiso de clase líder entre pérdidas por conducción y conmutación. La amplia área segura de operación los hace ideales como diodos de rueda libre para aplicaciones de IGBT y IGCT sin snubber o cualquier aplicación que requiera un diodo rápido y de baja pérdida. Por ejemplo, aplicaciones de tracción, accionamientos de media tensión, calefacción por inducción y aplicaciones de energía pulsada.
Características: rendimiento y fiabilidad de clase líder; optimizados para frecuencia de línea; bajas pérdidas en estado de conducción; alta capacidad de manejo de voltaje inverso y alta corriente, alta capacidad de sobrecarga.
"Disipadores de calor con aire serie O para dispositivos de disco", "Disipador de calor con aire serie SF", "Disipador de calor con agua serie SS" para enfriamiento de tiristores y diodos también están disponibles a pedido.
Los Diodos Rectificadores AS ENERGITM tienen las siguientes características: carcasa estándar industrial; bajas pérdidas estáticas y dinámicas, altos valores de VRRM/VRSM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes de 100 a 9000 V y corrientes de 10 a 15000 A, alta resistencia al ciclo térmico y eléctrico.
Las especificaciones técnicas y parámetros del E1780TG65E y el reemplazo ADDE1780TG65E, el PDF de la hoja de datos, el dibujo esquemático y las dimensiones se enumeran a continuación.
Nuestra empresa proporciona una garantía de calidad para los diodos de recuperación ultra rápida y ultra suave de alta potencia de 2 años a partir de la fecha de compra. Al suministrar diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los diodos de alta potencia de recuperación rápida y suave depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del diodo de recuperación rápida de alta potencia IXYS WESTCODE y recambios:
| Especificaciones del diodo | E1780TG65E | |
| Corriente media de avance máxima admisible (temperatura de la carcasa) | IF(AV)M (TC) | 1780 A (55ºC) |
| Tensión máxima repetitiva de bloqueo inverso | VRRM | 6500 V |
| Pico de sobretensión de corriente de avance | IFSM | 25600 A |
| Factor de seguridad | I2t | 3.29x106 A2·s |
| Corriente inversa de recuperación | Irm | 1750 A |
| Tiempo de recuperación inverso | trr | 1.22 µs |
| Cargo recuperado | Qrr | 3500 µC |
| Corriente directa | IFM | 1375 A |
| Velocidad crítica de aumento de la corriente de avance | -diF/dt | 3500 A/µs |
| Tensión de umbral | VT0 | 2.021 V |
| Resistencia de la pendiente | rT | 0.983 mΩ |
| Temperatura de la unión p-n | Tvj max | 140 ºC |
| Resistencia térmica, unión al disipador térmico | RthJK | 0.0077 K/W |
| Fuerza de sujeción | Fm | 50 - 60 kN |
| Peso | W | 1.15 kg |
| Paquete (carcasa) | tipo | W125 |
| Dimensiones | ØDxØdxH | 112x75x30 mm |
| Sustitución AS ENERGITM | tipo | ADDE1780TG65E |
| Ficha de datos | |
|
Guía de numeración de piezas para diodos de recuperación rápida de alta potencia:
| A | DDE | 1780 | TG | 65 | E |
| A | – |  AS ENERGITM |
| DDE | – | Grupo de productos: Diodo tipo disco, Diodo de recuperación rápida de alta potencia. |
| 1780 | – | Corriente de avance media IF(AV), Amp. |
| TG | – | Tipo de carcasa (paquete). |
| 65 | – | Clase de tensión VRRM / 100. |
| E | – | Código fijo, serie de productos. |

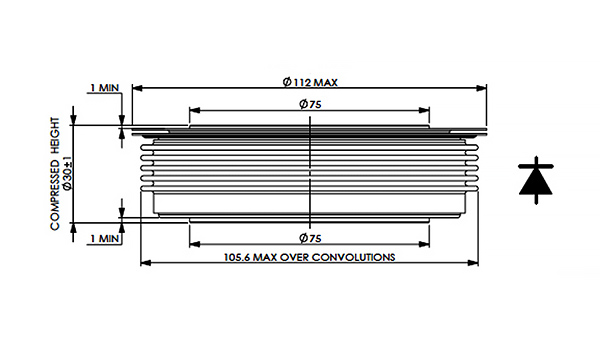

Dimensiones del diodo de recuperación rápida de alta potencia E1780TG65E y del recambio ADDE1780TG65E:
Paquete W125
Polaridad (ánodo, cátodo) de los diodos del disco rectificador de potencia:
|
|
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa está dedicada a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, rotor y diodos de soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, así como disipadores de calor de aire y agua para ellos.
Puede comprar dispositivos semiconductores en cualquier volumen, y al realizar pedidos de grandes lotes, el precio será más bajo. Hemos ganado la confianza de los clientes y suministramos productos en todo el mundo.
Para preguntas sobre la adquisición de Tiristores de Potencia, Diodos, Módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para el envío.
¡Para grandes cantidades, proporcionaremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
