Pavlo GorkunDiodo de recuperación suave M1565VF450 IXYS Westcode Recambio
| Número de pieza IXYS Westcode | M1565VF450 |
| Corriente de avance media, IF(AV)M (TC) | 1565A (55ºC) |
| Tensión, VRRM | 4500 V |
| Paquete, Dimensiones ØDxØdxH | Paquete W43 100x63x26 mm |
| Ficha de datos |  |
| Sustitución AS ENERGITM | ADDM1565VF450 |
| Añadir a la cesta | a petición
|
Diodo de Recuperación Suave ADDM1565VF450 AS ENERGITM es un dispositivo semiconductor de reemplazo, análogo, alternativo y equivalente al diodo discreto de recuperación suave M1565VF450 IXYS UK Westcode, Littelfuse.
Corriente promedio en directo IFAV – 1565 amperios, voltaje de pico inverso repetitivo VRRM – 4500V.
Los diodos de recuperación suave están disponibles con una variedad de características de recuperación inversa adaptadas para cumplir con los requisitos de aplicaciones de frenado libre y de supresor. Estos dispositivos semiconductores son particularmente adecuados cuando se requiere una recuperación suave, como en supresores RCD, limitadores de voltaje y aplicaciones sin supresor.
Características: rendimiento y fiabilidad de clase líder; optimizado para frecuencia de línea; bajas pérdidas en estado directo; alto voltaje inverso y alta capacidad de manejo de corriente, alta capacidad de sobrecarga.
"Disipadores de calor refrigerados por aire serie O para dispositivos de disco", "Disipador de aire serie SF", "Disipador de agua serie SS" para la refrigeración de tiristores y diodos también están disponibles para pedido.
Los diodos rectificadores AS ENERGITM tienen las siguientes características: carcasa de estándar industrial; bajas pérdidas estáticas y dinámicas, altos valores de VRRM/VRSM, amplia experiencia en el uso de los dispositivos en diversas industrias, rangos de voltajes de 100 a 9000 V y corrientes de 10 a 15000 A, alta resistencia a ciclos térmicos y eléctricos.
Las especificaciones técnicas y parámetros del M1565VF450 y reemplazo ADDM1565VF450, hoja de datos en PDF, dibujo esquemático y dimensiones se detallan a continuación.
Nuestra empresa ofrece una garantía de calidad para los diodos de recuperación suave de 2 años a partir de la fecha de compra. Al suministrar diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los diodos de recuperación suave depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del diodo de recuperación suave IXYS WESTCODE y sustitutos:
| Especificaciones del diodo | M1565VF450 | |
| Corriente media de avance máxima admisible (temperatura de la carcasa) | IF(AV)M (TC) | 1565 A (55ºC) |
| Tensión máxima repetitiva de bloqueo inverso | VRRM | 4500 V |
| Pico de sobretensión de corriente de avance | IFSM | 19700 A |
| Factor de seguridad | I2t | 1.94x106 A2·s |
| Tiempo de recuperación inverso | trr | 5.00 µs |
| Cargo recuperado | Qrr | 4000 µC |
| Corriente directa | IFM | 1000 A |
| Velocidad crítica de aumento de la corriente de avance | -diF/dt | 200 A/µs |
| Tensión de umbral | VT0 | 1.090 V |
| Resistencia de la pendiente | rT | 0.360 mΩ |
| Temperatura de la unión p-n | Tvj max | 125 ºC |
| Resistencia térmica, unión a la carcasa | Rth(j-c) | 0.0180 K/W |
| Fuerza de sujeción | Fm | 27 - 34 kN |
| Peso | W | 0.8 kg |
| Paquete (carcasa) | tipo | W43 |
| Dimensiones | ØDxØdxH | 100x63x26 mm |
| Sustitución AS ENERGITM | tipo | ADDM1565VF450 |
| Ficha de datos | |
|
Guía de numeración de piezas para diodos de recuperación suave Diodos:
| A | DDM | 1565 | VF | 45 | 0 |
| A | – |  AS ENERGITM |
| DDM | – | Grupo de productos: Diodo tipo disco, Diodo de recuperación suave. |
| 1565 | – | Corriente de avance media IF(AV), Amp. |
| VF | – | Tipo de carcasa (paquete). |
| 45 | – | Clase de tensión VRRM / 100. |
| 0 | – | Código corregido. |

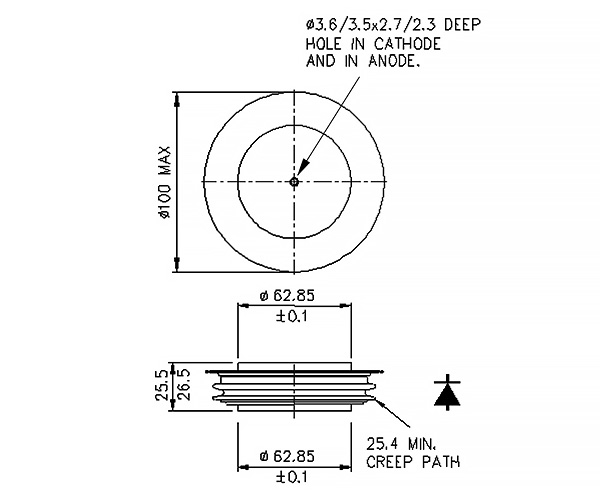

Dimensiones del diodo de recuperación suave M1565VF450 y del recambio ADDM1565VF450:
Paquete W43
Polaridad (ánodo, cátodo) de los diodos del disco rectificador de potencia:
|
|
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, diodos rotacionales y de soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, así como disipadores de calor de aire y agua para ellos.
Puedes comprar dispositivos semiconductores en cualquier cantidad, y al realizar pedidos en grandes lotes, el precio será más bajo. Hemos ganado la confianza de nuestros clientes y suministramos productos en todo el mundo.
Para preguntas sobre la adquisición de Tiristores de Potencia, Diodos, Módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para una gran cantidad, le proporcionaremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Disipadores de calor para diodos rectificadores de disco de potencia:
Los disipadores de calor (radiadores) se utilizan para el enfriamiento de dispositivos semiconductores de potencia en diseño de disco, tanto unilaterales como bilaterales.
Los disipadores de los enfriadores están hechos de perfiles de radiadores de aluminio y no requieren recubrimiento protector adicional cuando se usan en diversas condiciones climáticas.
También están disponibles para su pedido disipadores de calor de aire y agua para el enfriamiento de diodos rectificadores.
Consulte para más información sobre disipadores de calor: "Disipadores de calor con refrigeración por aire serie O para dispositivos de disco", "Disipador de calor de aire serie SF", "Disipador de calor de agua serie SS".
Foto de diodos rectificadores:
