Pavlo GorkunDiodo de recuperación rápida VS-SD263C40S50L Recambio Vishay
| Número de pieza Vishay | VS-SD263C40S50L |
| Corriente de avance media, IF(AV)M (TC) | 375A (55ºC) |
| Tensión, VRRM | 4000 V |
| Dimensiones ØDxØdxH | 58.5x34x27 mm |
| Ficha de datos |  |
| Sustitución AS ENERGITM | ASDD263C40S50L |
| Añadir a la cesta | a petición
|
Diodo de recuperación rápida ASDD263C40S50L AS ENERGITM, también conocido como Diodo rápido o Diodo de conmutación rápida, en diseño de disco es un dispositivo semiconductor de reemplazo, análogo, alternativo y equivalente para el diodo de recuperación rápida VS-SD263C40S50L de Vishay Semiconductors.
Corriente media directa IFAV – 375 amperios, voltaje repetitivo máximo inverso VRRM – 4000V. "Disipadores de aire serie O para dispositivos en disco", "Disipador de aire serie SF", "Disipador de agua serie SS" para refrigeración de diodos también están disponibles para pedido.
La peculiaridad de los diodos es su recuperación rápida (tiempo corto de recuperación inversa trr y pequeña carga de recuperación) y aplicación a altas frecuencias. Los diodos tienen una alta capacidad de corriente a altas frecuencias.
Características de los diodos de recuperación rápida: optimizados para frecuencia de línea; tiempo bajo de recuperación inversa; alta velocidad de conmutación; bajas pérdidas en estado conductor; alto voltaje inverso y alta capacidad de manejo de corriente; carcasa cerámica estándar tipo press pack; diseñados para aplicaciones industriales de alta potencia y transmisión de energía. Sus aplicaciones principales son rectificadores para convertidores DC-DC e inversores, rectificadores de alta frecuencia y fuentes de alimentación conmutadas.
Los diodos de recuperación rápida AS ENERGITM tienen las siguientes características: carcasa estándar industrial; bajas pérdidas estáticas y dinámicas; altos valores de VRRM/VRSM; amplia experiencia en el uso de dispositivos en diversas industrias; rango de voltajes de 100 a 9000 V y amperajes de 10 a 15000 A; alta resistencia a ciclos térmicos y eléctricos.
Las especificaciones técnicas y parámetros de VS-SD263C40S50L y reemplazo ASDD263C40S50L, hoja de datos PDF, dibujo de contorno y dimensiones se enumeran a continuación.
Nuestra empresa ofrece una garantía de calidad para los diodos de 2 años desde la fecha de compra. Al suministrar diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los diodos de recuperación rápida en diseño de disco depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del diodo de recuperación rápida Vishay y sustitución:
| Especificaciones del diodo | VS-SD263C40S50L | |
| Corriente de avance media máxima admisible (temperatura de la carcasa) | IF(AV)M (TC) | 375 A (55ºC) |
| Tensión de bloqueo inversa de pico repetitivo máx. | VRRM | 4000 V |
| Pico de sobretensión de corriente de avance | IFSM | 5500 A |
| Tiempo de recuperación inversa | trr | 5.0 μs |
| Factor de seguridad | I2t | 151 kA2·s |
| Tensión de umbral | VF(T0) | 1.71 V |
| Resistencia a la inclinación hacia delante | rT | 1.53 mΩ |
| Temperatura de la unión p-n | Tvj max | 125 ºC |
| Resistencia térmica, unión a la carcasa | Rth(j-c) | 0.011 K/kW |
| Fuerza de sujeción | Fm | 9.8 kN |
| Peso | W | 230 g |
| Paquete (carcasa) | tipo | B-PUK (DO-200AB) |
| Dimensiones | ØDxØdxH | 58.5x34x27 mm |
| Sustitución AS ENERGITM | tipo | ASDD263C40S50L |
| Ficha de datos | |
|
Guía de numeración de piezas para diodos de recuperación rápida:
| AS | DD | 26 | 3 | C | 40 | S50 | L |
| AS | – |  AS ENERGITM |
| DD | – | Grupo de productos: Disco de diodo de recuperación rápida. |
| 26 | – | Essential part number. |
| 3 | – | Recuperación rápida. |
| C | – | Cerámica PUK. |
| 40 | – | Clase de tensión VRRM x 100. |
| S50 | – | trr código. |
| L | – | PUK caso B-PUK (DO-200AB). |

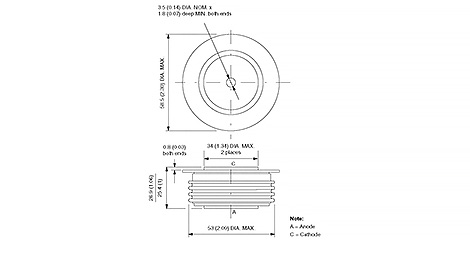

Polaridad (ánodo, cátodo) de los diodos del disco rectificador de potencia:
|
|
Semiconductores de alta potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, diodos para rotor y soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, además de disipadores de aire y agua para ellos.
Puede comprar dispositivos semiconductores en cualquier volumen, y al hacer pedidos grandes, el precio será más bajo. Hemos ganado la confianza de los clientes y suministramos productos en todo el mundo.
Para consultas sobre la adquisición de Tiristores de Potencia, Diodos y Módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofrecemos un precio individualizado!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Disipadores de calor para diodos rectificadores de disco de potencia:
Los disipadores de calor (radiadores) se utilizan para la refrigeración de un solo lado y doble lado de dispositivos semiconductores de potencia en diseño de disco.
Los disipadores de los enfriadores están hechos de perfiles de radiador de aluminio y no requieren recubrimiento protector adicional cuando se utilizan en diversas condiciones climáticas.
También están disponibles para pedido disipadores de aire y agua para la refrigeración de diodos rectificadores.
Para más información sobre disipadores de calor, consulte: "Disipadores de aire serie O para dispositivos de disco", "Disipadores de aire serie SF", "Disipadores de agua serie SS".
Foto de diodos rectificadores:
