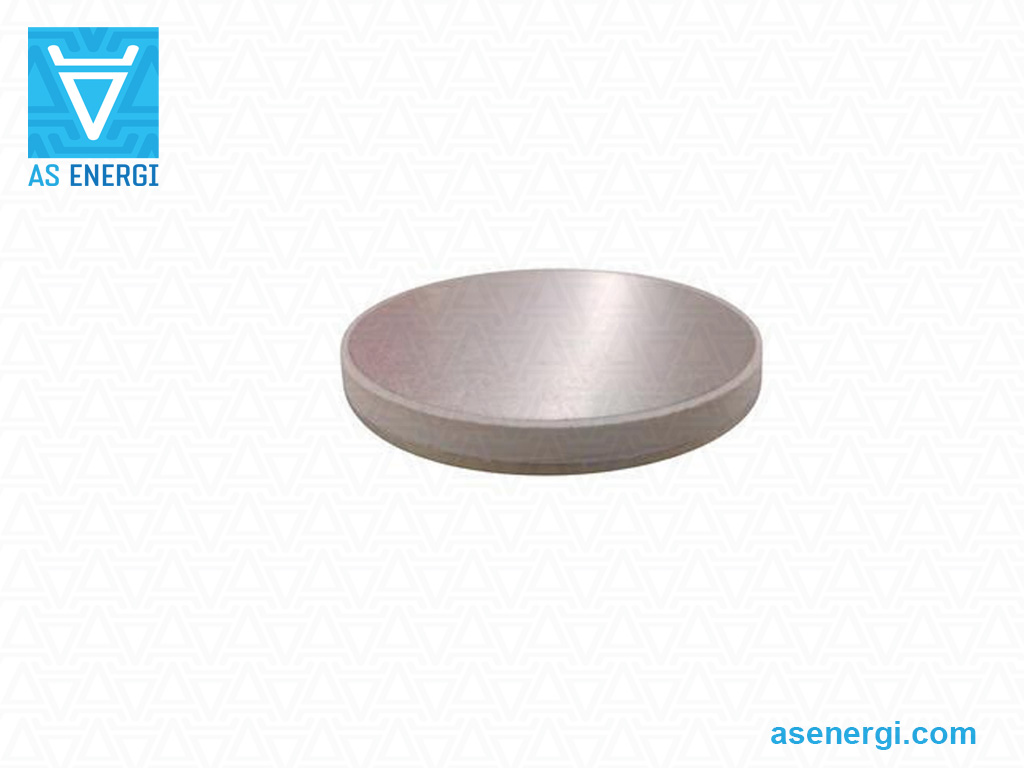

Pavlo GorkunDiodo de soldadura SKN 7500/06 Semikron Sustitución
| Semikron Número de pieza | SKN 7500/06 |
| Corriente de avance media, IF(AV)M (TC) | 7500А (85ºC) |
| Tensión, VRRM | 600 V |
| Dimensiones ØDxØdxH | 49.5x47.5x5 mm |
| Ficha de datos |  |
| Sustitución AS ENERGITM | ADWN 7500-06 |
| Añadir a la cesta | a petición
|
Diodo de Soldadura ADWN 7500-06 AS ENERGITM es un dispositivo semiconductores de reemplazo, analógico, alternativo y equivalente al diodo de soldadura tipo disco SKN 7500/06 Semikron. La corriente media directa IFAV – 7500 amperios, el voltaje repetitivo de inversión pico VRRM – 600V.
Características de los Diodos de Soldadura: capacidad para conducir una alta corriente media directa, lo que permite reducir la cantidad de dispositivos en paralelo; alta resistencia a los ciclos eléctricos y térmicos asegura una larga vida útil; pérdidas estáticas mínimas; alta temperatura máxima de unión (Tjmax) permite que estos diodos conduzcan mayor corriente con el mismo sistema de refrigeración; posibilidad de refrigeración a ambos lados; optimizados para rectificadores de alta corriente; resistencia térmica muy baja; diseñados para equipos de soldadura de frecuencia media y alta. También se pueden pedir disipadores de calor de aire y agua para el enfriamiento de los diodos.
Los Diodos Rectificadores AS ENERGITM tienen las siguientes características: caja estándar de la industria; bajas pérdidas estáticas y dinámicas, altos valores de VRRM/VRSM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes de 100 a 9000 V y corrientes de 100 a 7500 A, alta resistencia a los ciclos térmicos y eléctricos.
Las especificaciones y parámetros, hoja de datos en PDF, dimensiones y dibujos se detallan a continuación.
Nuestra empresa proporciona una garantía de calidad para los diodos de soldadura de 2 años a partir de la fecha de compra. Al suministrar los diodos, si es necesario, proporcionamos un pasaporte técnico y un certificado de conformidad.
El precio final de los diodos de soldadura depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del diodo de soldadura SKN 7500/06 Semikron y sustitución:
| Especificaciones del diodo | SKN 7500/06 | |
| Corriente media de avance máxima admisible (temperatura de la carcasa) | IF(AV)M (TC) | 7500 A (85ºC) |
| Tensión de bloqueo inversa de pico repetitivo máx. | VRRM | 600 V |
| Tensión de avance máxima (IF=5000A, Tj=25°C) | VF MAX | 1.3 V |
| Pico de sobretensión de corriente de avance | IFSM | 60 A |
| Tensión de umbral | VT(TO) | 0.7 V |
| Resistencia a la inclinación hacia delante | rT | 0.038 mΩ |
| Temperatura de la unión p-n | Tvj max | 180 ºC |
| Resistencia térmica, unión a la carcasa | Rth(j-c) | 0.009 K/W |
| Fuerza de sujeción | Fm ±10% | 24-30 kN |
| Peso | W | 0.078 g |
| Paquete (carcasa) | tipo | E28 |
| Dimensiones | ØDxØdxH | 49.5x47.5x5 mm |
| Sustitución AS ENERGITM | tipo | ADWN 7500-06 |
| Ficha de datos | |
|
Guía de numeración de piezas para diodos de soldadura:
| A | DWN | 7500 | – | 06 |
| A | – |  AS ENERGITM |
| DWN | – | Grupo de productos: Soldadura por diodos |
| 7500 | – | Corriente media en estado encendido IF(AV), Amp. |
| 06 | – | Clase de tensión VRRM / 100. |
Polaridad (ánodo, cátodo) de los diodos del disco rectificador de potencia:
|
|
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, de rotor y de soldadura, triacs, etc.), con corrientes de hasta 15000A y voltajes de hasta 9000V, así como disipadores de calor de aire y agua para ellos.
Puedes comprar dispositivos semiconductores en cualquier volumen, y al realizar pedidos de grandes lotes, el precio será más bajo. Hemos ganado la confianza de nuestros clientes y suministramos productos en todo el mundo.
Para consultas sobre la adquisición de Tiristores de Potencia, Diodos, Módulos, envía una solicitud por correo electrónico a:
Y te proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, proporcionaremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Disipadores de calor para diodos rectificadores de disco de potencia:
Los disipadores de calor (radiadores) se utilizan para el enfriamiento unipolar y bipolar de dispositivos semiconductores de potencia en diseño de disco.
Los disipadores de calor de los enfriadores están hechos de perfiles de radiadores de aluminio y no requieren recubrimiento protector adicional cuando se usan en diversas condiciones climáticas.
También están disponibles para su pedido disipadores de calor de aire y agua para el enfriamiento de diodos rectificadores.
Consulta más información sobre disipadores de calor: "Disipadores de calor refrigerados por aire de la serie O para dispositivos de disco", "Disipador de aire de la serie SF", "Disipador de agua de la serie SS".

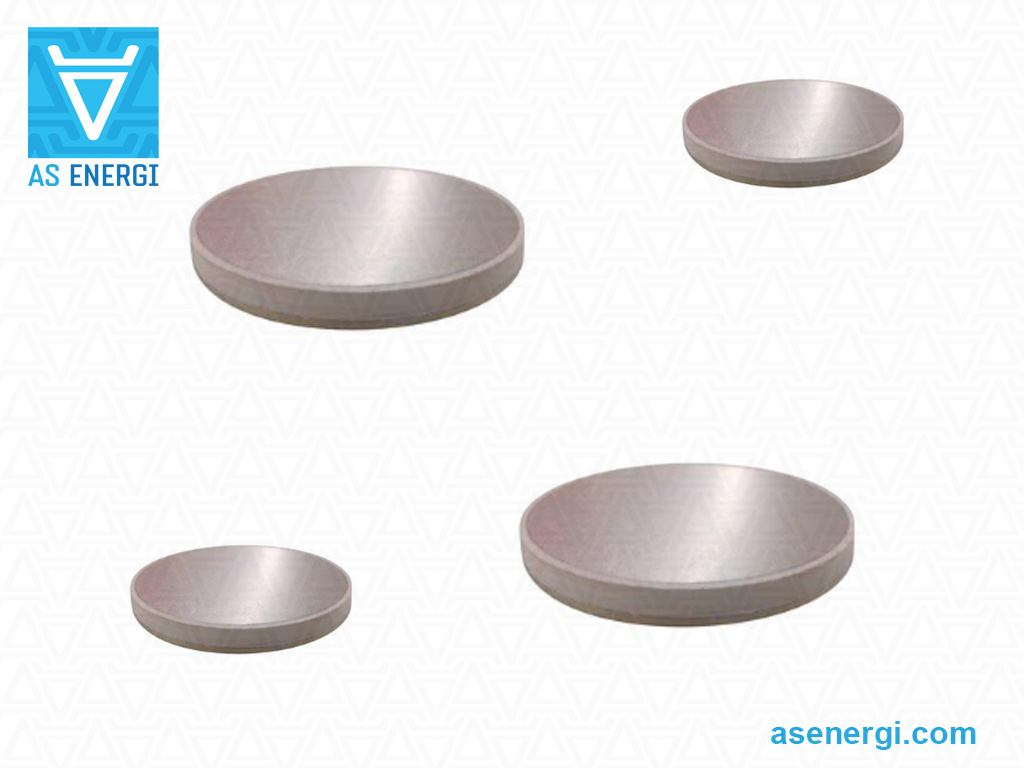

Foto de diodos de soldadura:
