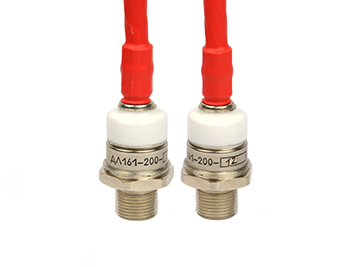

Pavlo GorkunDiodo de avalancha DL161-200-5 (DA161-200-5) - Diodo de espárrago, 200A 500V
Diodo de Avalancha DL161-200-5AS ENERGITM es un diodo de propósito general tipo stud, también conocido como DA161-200-5. Corriente media directa IF(AV) – 200 amperios, voltaje de bloqueo repetitivo en dirección directa y reversa VDRM/VRRM – 500V. Los diodos avalanche están diseñados para convertir y controlar corrientes de corriente continua (DC) y alterna (AC). "Enfriadores con refrigeración por aire serie O para dispositivos tipo stud" para la refrigeración de diodos avalanche también están disponibles para su pedido.

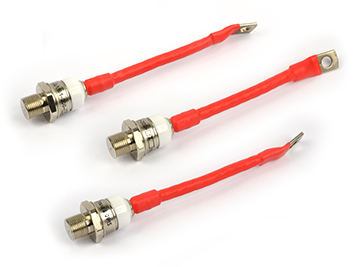

La polaridad del diodo está determinada por el símbolo en el cuerpo. En polaridad directa, la base del diodo es el ánodo, el cable flexible largo es el cátodo; en polaridad inversa (símbolo "X" en la marca), el cable flexible es el ánodo, la base es el cátodo.
La particularidad de los diodos avalanche en comparación con los diodos rectificadores de potencia es que soportan sobrevoltajes significativos y restauran sus parámetros después de que se retira el voltaje.
Se utilizan disipadores de calor de aire y agua para enfriar los diodos avalanche. Para proporcionar un contacto térmico y eléctrico confiable con el disipador de calor, se debe observar un par de apriete Md durante el ensamblaje. Para una mejor disipación de calor del diodo durante el ensamblaje, se utiliza pasta térmica conductora (esto es una recomendación y no un requisito para la instalación).
Características: los diodos se suministran en diseño stud con cable flexible. Los diodos avalanche se utilizan: como diodos rectificadores y desmagnetizantes; para prevenir los efectos dañinos de los sobrevoltajes de conmutación; en rectificadores de bajo voltaje para equipos de soldadura y galvanoplastia; en puentes rectificadores no controlados o semi-controlados; en generadores industriales y de transporte.
Los Diodos Avalanche AS ENERGITM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, amplios valores de VDRM/VRRM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes de 100 a 9000 V y corrientes de 10 a 15000 A, alta resistencia a ciclos térmicos y eléctricos, refrigeración por aire natural o forzada.
Las especificaciones técnicas y parámetros de DL161-200-5 (DA161-200-5), el PDF de la hoja de datos, el dibujo de contorno y las dimensiones se enumeran a continuación.
Nuestra empresa ofrece una garantía de calidad para los diodos avalanche de 2 años a partir de la fecha de compra. Al suministrar los diodos, si es necesario, proporcionamos el pasaporte técnico y el certificado de conformidad.
El precio final de los diodos de espárrago depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los diodos de avalancha de espárrago (cable flexible) DL161-200-5 (DA161-200-5) (200A 500V):
| Especificaciones de Stud Diode | DL161-200-5 (DA161-200-5) |
|
| Corriente de avance media (temperatura de la carcasa) | IF(AV) (TC) | 200 A (115ºC) |
| Tensión de estado cerrado pulsada repetitiva; tensión inversa pulsada repetitiva | VDRM/VRRM | 500 V |
| Corriente de avance RMS | IFRMS | 330 A |
| Sobrecorriente de avance | IFSM | 7.5 kA |
| Tensión de pico, máx. | VFM | 1.40 V |
| Corriente de avance máxima, máx. | IFM | 628 A |
| Tensión umbral hacia delante, máx. | VF(TO) | 0.92 V |
| Resistencia a la inclinación hacia delante, máx. | rT | 0.68 mΩ |
| Corriente inversa pico repetitiva, máx. | IRRM | 25 mA |
| Temperatura de la unión p-n | Tvj max | 150 ºC |
| Resistencia térmica, unión a la carcasa, máx. | Rth(j-c) | 0.130 ºC/W |
| Peso | W | 0.265 g |
| Disipadores recomendados | Disipadores | O171, O271, O371, O471, OM101 |
| Paquete (carcasa) | type | SD6 |
| Rosca de espárrago | - | M20 |
| Par de apriete | Md | 20-30 Nm |
| Ficha de datos |  |
|
Guía de numeración de piezas para el diodo de avalancha de espárrago:
| DL | 161 | - | 200 | - | 5 |
| DL | – | Diodo de avalancha (marcado alternativo «DA»)  AS ENERGITM |
| 161 | – | Tipo de diodo (tipo espárrago, cable flexible). |
| 200 | – | Corriente de avance media IF(AV), Amp. |
| 5 | – | Clase de tensión VRRM / 100 (Tensión nominal – 500 V). |
Polaridad (ánodo, cátodo) y dimensiones del diodo prisionero DL161-200-5:
|
|
||||||
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, avalanche, diodos de rotor y soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, así como disipadores de calor de aire y agua para ellos.
Puede comprar dispositivos semiconductores en cualquier volumen, y al realizar pedidos de grandes lotes, el precio será más bajo. Hemos ganado la confianza de los clientes y suministramos productos en todo el mundo.
Para preguntas sobre la adquisición de Tiristores de Potencia, Diodos, Módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, proporcionaremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Disipadores de calor para diodos de potencia con vástago:
Los disipadores de calor (radiadores) se utilizan para enfriar dispositivos semiconductores de potencia en diseño de vástago.
Los disipadores de calor de los enfriadores están hechos de perfiles de radiador de aluminio y no requieren recubrimiento protector adicional cuando se utilizan en diversas condiciones climáticas.
Consulte más información sobre disipadores de calor: "Disipadores de calor refrigerados por aire para dispositivos con vástago".

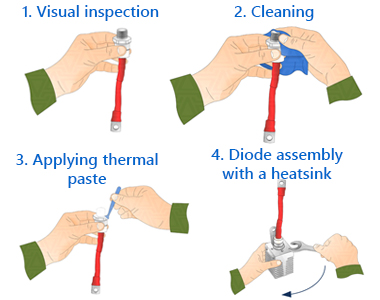

Recomendaciones de instalación para diodos rectificadores de potencia de tipo espárrago:
La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de acoplamiento del diodo y el enfriador a lo largo de todo el rango de temperatura se asegura mediante un torque adecuado.
Antes de la instalación, debe realizarse una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiar (2), empapándolas con alcohol (tolueno, gasolina, acetona).
Para mejorar los parámetros de transferencia de calor, se recomienda lubricar (3) con una capa delgada de pasta térmica conductora de silicona antes de la instalación, lo cual no es una condición obligatoria para la instalación.
Después de la instalación, los sujetadores (tuercas y arandelas) deben ser asegurados adicionalmente contra la corrosión.
