Pavlo GorkunMódulo de diodo de recuperación rápida LC8136240A (240A 3600V) Recambio Powerex
| Número de pieza Powerex | LC8136240A |
| Corriente de avance media, IF(AV)M (TC) | 240A (73ºC) |
| Tensión, VRRM | 3600V |
| Paquete | LC8 |
| Dimensiones L×B×H | 150x60x52 mm |
| Ficha de datos |  |
| Sustitución AS ENERGITM | AM-LC8136240A |
| Añadir a la cesta | a petición
|
Módulo de diodo de recuperación rápida AM-LC8136240A AS ENERGITM es un repuesto, análogo, alternativa y equivalente al dispositivo semiconductor para el módulo de diodo LC8136240A de Powerex. La corriente directa promedio IFAV – 240 amperios, voltaje de pico inverso repetitivo VRRM – 3600V. El módulo de diodo LC8136240A de dos posiciones tiene un circuito de conmutación en semipuente (ánodo-cátodo común).
Los módulos de diodo se caracterizan por una alta capacidad de ciclos eléctricos y térmicos, lo que significa alta fiabilidad y larga vida útil en modos de operación intensiva, baja fuga de corriente y baja caída de tensión directa. Los módulos están alojados en una carcasa con estándar industrial que facilita la integración del dispositivo en equipos existentes.
Los módulos de diodo de recuperación rápida se utilizan en diversos equipos de potencia: unidades de potencia y control, para configuraciones de puente monofásico y trifásico, reguladores de potencia, reguladores de CA, control de motores de CC, arrancadores suaves para motores de CA, convertidores, controladores de hornos de fundición o procesos químicos, equipos de soldadura y como rectificadores para convertidores de CA.
Nuestros módulos se ofrecen en varias topologías de dispositivos dobles y simples para casi todas las aplicaciones de control de fase o rectificación.
Nuestra empresa ofrece una garantía de calidad para los módulos de diodos dobles de 2 años a partir de la fecha de compra. Al suministrar módulos de diodos dobles, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los módulos de doble diodo depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del módulo de diodo de recuperación rápida LC8136240A Powerex y recambio:
| Especificaciones del módulo de diodos | LC8136240A | |
| Corriente media de avance máxima admisible | IF(AV)M (TC) | 240 A (73ºC) |
| Tensión de bloqueo inversa de pico repetitivo máx. | VRRM | 3600 V |
| Corriente de pico de sobretensión | IFSM | 8.25 kA |
| Factor de seguridad | I2t | 340 A2·s |
| Tensión de umbral | VT0 | 1.306 V |
| Resistencia a la inclinación hacia delante | rT | 3.5 mΩ |
| Temperatura | Tj | -40 to 130 ºC |
| Resistencia térmica, unión a la carcasa | Rth(jc) por módulo | 0.065 °C/W °C/W |
| Resistencia térmica, unión a la carcasa | Rth(jc) por unión | 0.065 °C/W |
| Thermal resistance, Sink Lubricated | Rth(c-s) por módulo | 0.001 °C/W |
| Corriente de pico en estado activado | IFM | 1500 A |
| Tasa crítica de aumento de la tensión fuera de estado | (diT/dt)cr | 2.5 A/µs |
| Tiempo de recuperación inversa | trr | 10 µs |
| Peso | W | 1500 g |
| Paquete | tipo | LC8 |
| Dimensiones | L×B×H | 150x60x52 mm |
| Sustitución AS ENERGITM | tipo | AM-LC8136240A |
| Ficha de datos | |
|
Guía de numeración de piezas del módulo de diodos de recuperación rápida Powerex y de recambio:
| A | M | – | LC8 | 1 | 36 | 240 | A |
| A | – |  AS ENERGITM |
| M | – | Grupo de productos: Módulo. |
| LC8 | – | Tipo de envase. |
| 1 | – | Módulos de diodos. |
| 36 | – | Clase de tensión VRRM / 100. |
| 240 | – | IF(AV), Amp. |
| A | – | Modificación |
Dimensiones del módulo de diodo de recuperación rápida LC8136240A y del recambio AM-LC8136240A:
LC8

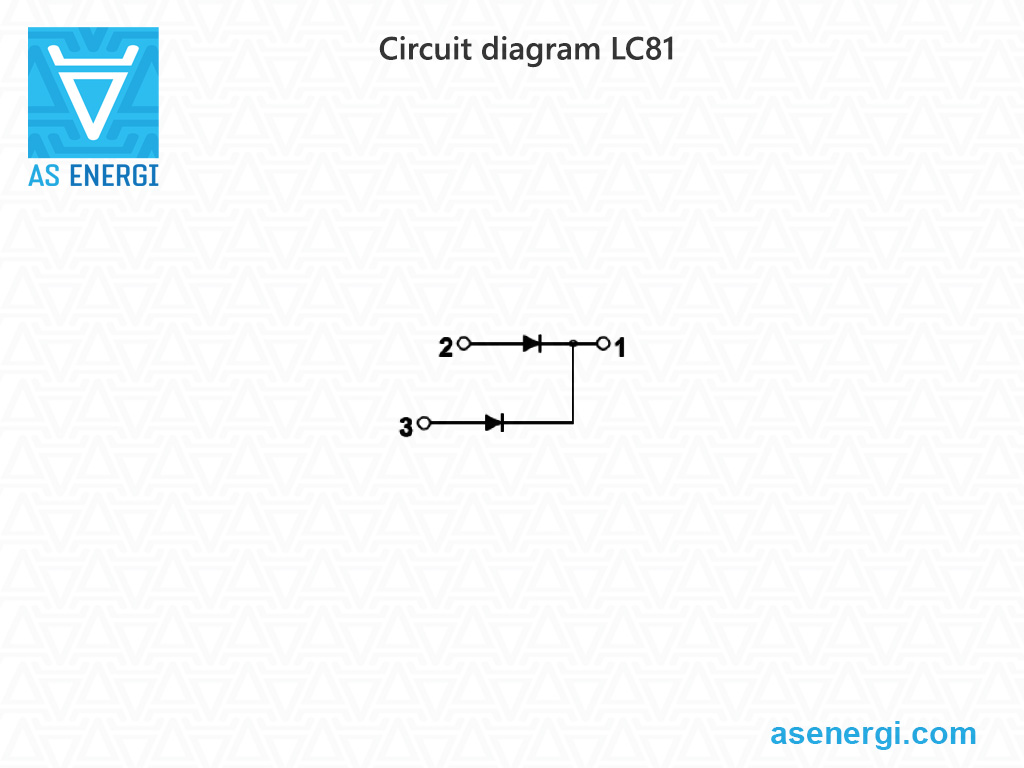

Diagrama de circuito del módulo de diodo de recuperación rápida LC8136240A y del recambio AM-LC8136240A:
|
|
