Pavlo GorkunDisipador de refrigeración por aire O273 para disco tiristor SCR y diodo rectificador
| Diámetro de la superficie de contacto del disipador térmico | Ø76 mm | |
| Carcasa del dispositivo aplicado | сon superficie de contacto | Ø60-Ø75 mm |
| diámetro exterior | Ø85-Ø112 mm | |
| Se aplica a los dispositivos para corriente | 1000A - 6300A | |
| Disipación de potencia | 500 W | |
| Disipador térmico O273 | a petición
|
|
| Dimensiones B×L×H | 280x250x195 mm | |
| Peso | 13 kg | |
Disipadores de aire O273-250 AS ENERGITM se utilizan para la refrigeración simple y doble cara de dispositivos semiconductores de potencia en diseño de disco, con tipos de carcasa PD63, PD73, PT63, PT73, D.F1, D.F3, T.F1, T.F2, T.F5.
La disipación térmica del disipador con refrigeración natural es de 500 W. El diámetro de la superficie de contacto del disipador es Ø76 mm. Carcasa aplicada al dispositivo: superficie de contacto Ø60-Ø75 mm, diámetro exterior Ø85-Ø112 mm.
El disipador se usa para refrigerar tiristores SCR de potencia y diodos rectificadores para corrientes de 1000A - 6300A.
El flujo de aire para refrigeración puede ser natural o forzado, dependiendo de la cantidad de calor generado y las condiciones de operación de los semiconductores.
Características: aleación de aluminio resistente a la corrosión; baja resistencia térmica; fácil instalación con ranura para montaje; modelos estándar o personalizados.
Los disipadores están fabricados con perfiles de aluminio y no requieren recubrimiento protector adicional para su uso en diferentes condiciones climáticas.
El montaje de dispositivos semiconductores (diodos de potencia, tiristores) de diseño tablet (disco) con disipadores se realiza mediante pernos de apriete y travesaño. Las superficies de contacto del disipador y del dispositivo deben tener baja rugosidad y desviaciones mínimas de planitud.
Para minimizar las pérdidas eléctricas y maximizar la disipación térmica, se debe respetar la fuerza de montaje Fm especificada en las características del dispositivo de potencia.
Antes del montaje, las superficies de contacto del disipador, los contactos de corriente y el dispositivo semiconductor deben limpiarse con un paño impregnado en alcohol (tolueno, benceno, acetona) y se recomienda lubricar con una fina capa de pasta térmica de silicona orgánica (esto es una recomendación y no es requisito obligatorio).
El rango actual de tiristores SCR y diodos rectificadores tipo disco para los cuales se utilizan disipadores de aire (refrigeradores, radiadores) es: 1000A, 1200A, 1250A, 1300A, 1400A, 1500A, 1600A, 1700A, 1800A, 1900A, 2000A, 2100A, 2500A, 2600A, 2700A, 2800A, 3000A, 3200A, 4000A, 4200A, 4300A, 5000A, 5200A, 5700A, 6000A, 6300A.
Las especificaciones, parámetros, dimensiones, esquemas y dibujos del disipador de aire se indican a continuación.
Nuestra empresa ofrece garantía de calidad para disipadores de aire de 2 años desde la fecha de compra. Al suministrar los disipadores, si es necesario, proporcionamos pasaporte técnico.
El precio final del disipador de refrigeración por aire depende de la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones del disipador térmico de refrigeración por aire O273:
| Especificaciones del disipador térmico | O273 (O273-250) |
| Diámetro de la superficie de contacto del disipador térmico | Ø76 mm |
| Carcasa del dispositivo aplicado (сuperficie de contacto) | Ø60-Ø75 mm |
| Carcasa del dispositivo aplicado (diámetro exterior) | Ø85-Ø112 mm |
| Disipación de potencia con refrigeración natural (PF) | 500 W |
| Resistencia térmica Rth(h-a) (refrigeración natural) | 0.166 °C/W |
| Resistencia térmica Rth(h-a) (refrigeración forzada, caudal de aire Vcfh=6 m/s) | 0.047 °C/W |
| Resistencia al flujo ΔPh | 40 Pa |
| Fuerza de montaje Fm, máx. | 50 ± 10 kN |
| Peso | 13 kg |
| Esquema, dimensiones B×L×H | 280x250x195 mm |
| Se aplica a los dispositivos para corriente | 1000A - 6300A |
| Tipo de paquete de aplicación | PD63, PD73, PT63, PT73, D.F1, D.F3, T.F1, T.F2, T.F5 |
| Diodo de aplicación, tipo tiristor | D163, D173, T163, T263, T663, TFI163, TFI263, T173, T273, T373, T673, TF173, TF273, TFI173, TFI273, TFI373, TFI473, TFI573, TFI673, TFI773, TFI873 |

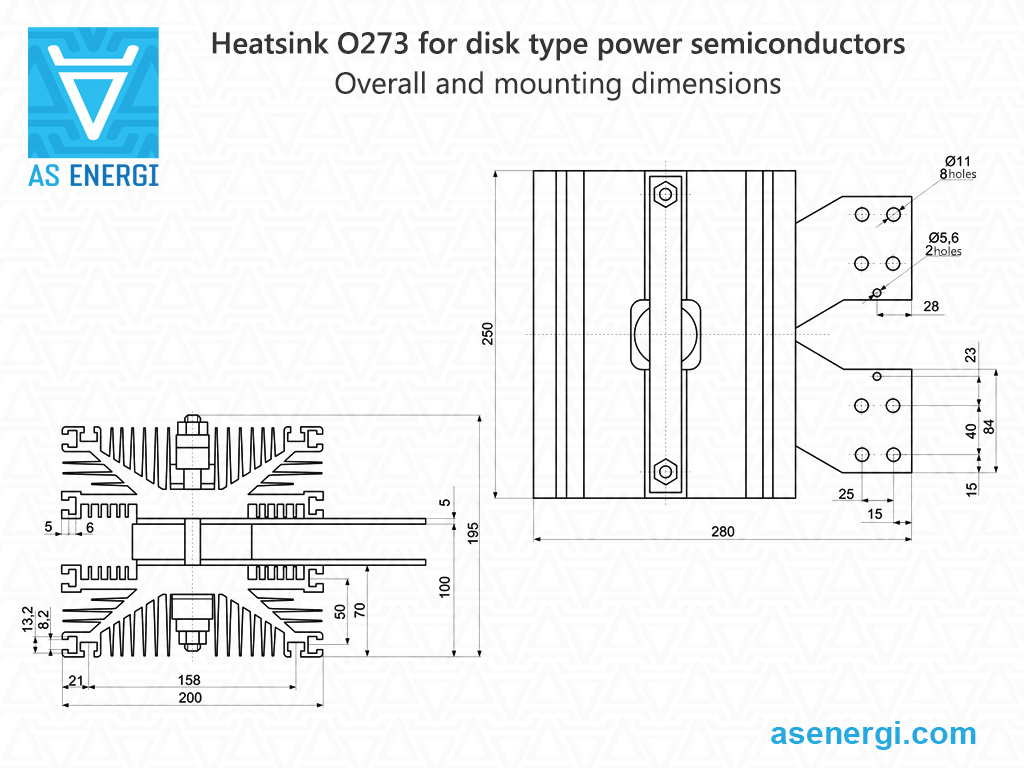

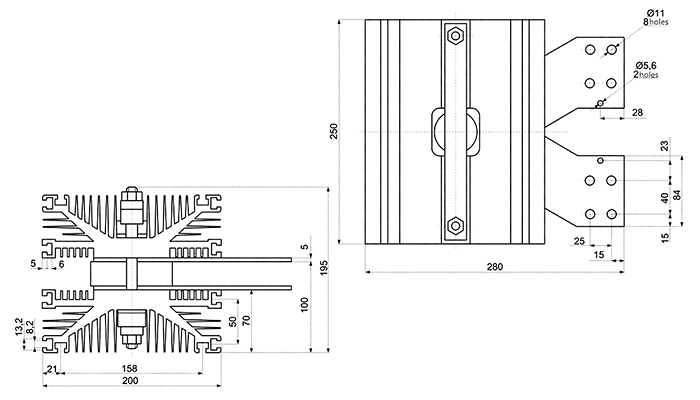

Dimensiones generales y de montaje del disipador de calor O273:
Guía de numeración de piezas para disipadores de refrigeración por aire O273:
| O | 2 | 7 | 3 | – | 250 |
| O | – | Grupo de productos: Disipadores térmicos para semiconductores. |
| 2 | – | Número de serie de la modificación del diseño del disipador térmico. |
| 7 | – | Codificación de la serie por diámetro de la superficie de contacto para disipadores de disco. |
| 3 | – | Número de serie de la modificación del diseño del disipador para dispositivos: 1 - diseño de disco con refrigeración de doble cara. |
| 250 | – | Longitud del disipador, mm. |

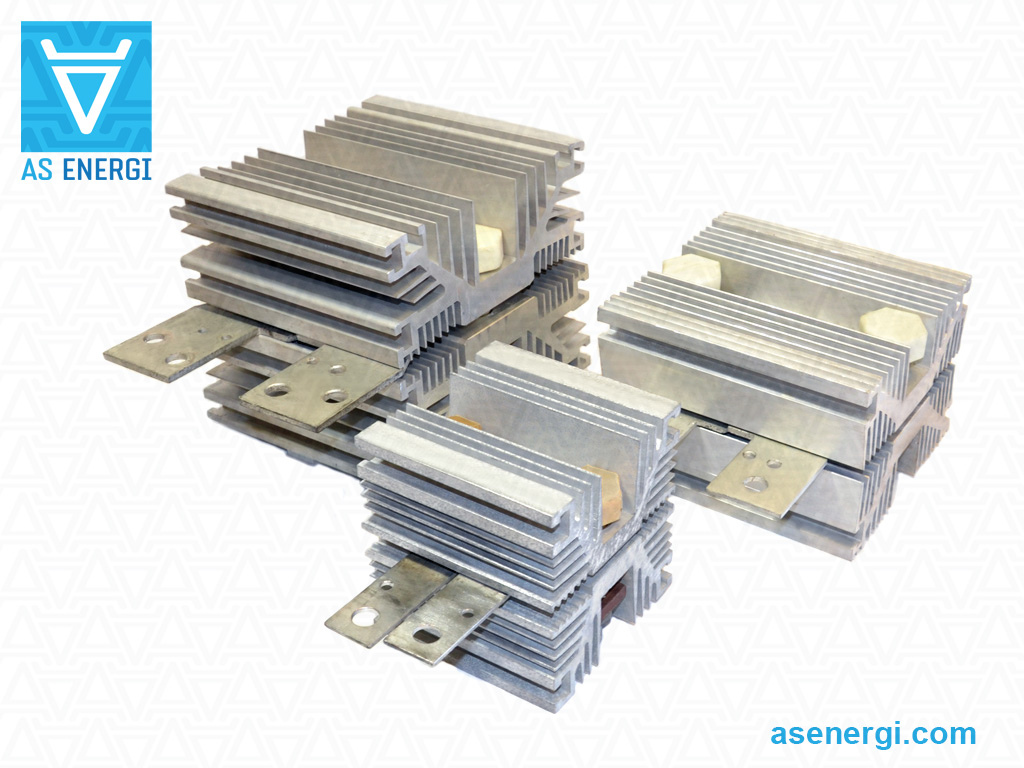

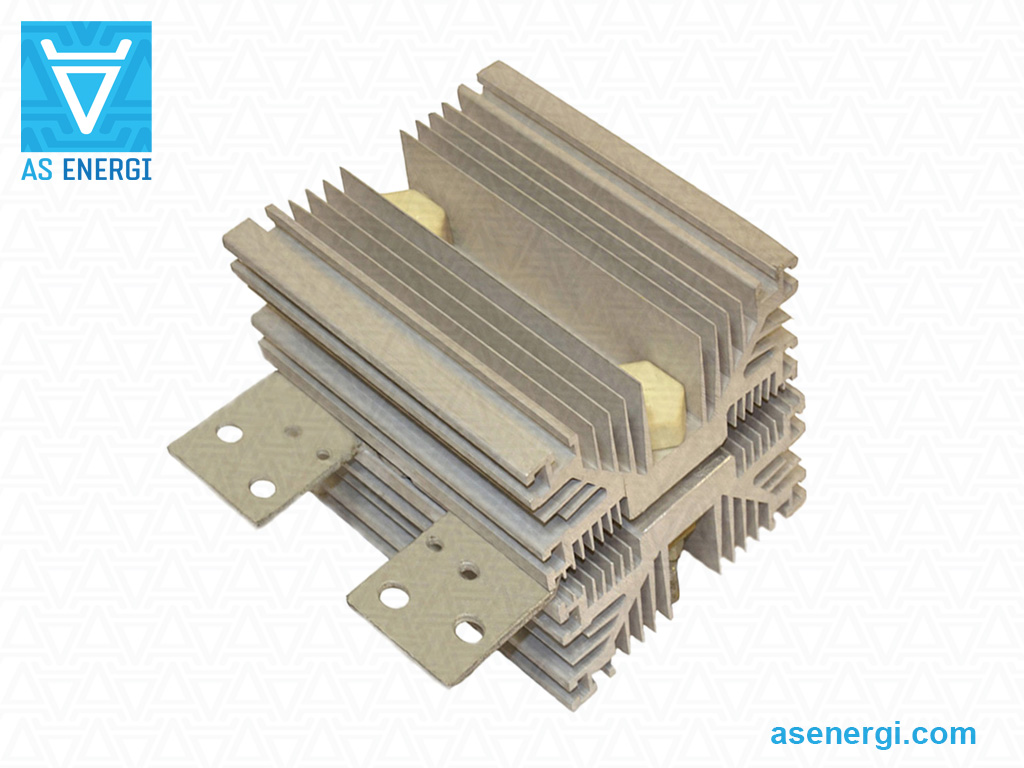

Foto de disipadores de refrigeración por aire O273 para semiconductores de tipo disco:
