Pavlo GorkunDisipador térmico de refrigeración por aire O241 para tiristor SCR y diodo rectificador stud
| Espárrago aplicable con rosca métrica | M10 |
| Se aplica a los dispositivos de corriente | 60A - 100A |
| Disipación de potencia | 30 W |
| Par de montaje Md, ±10 | 10 N·m |
| Disipador térmico O241 | a petición
|
| Dimensiones B×L×H | 45×80×80 mm |
| Peso | 0.375 kg |
Disipadores de aire O241-80 AS ENERGITM se utilizan para la refrigeración unilateral de dispositivos semiconductores de potencia en diseño tipo stud con rosca ISO métrica M10. Tipo de encapsulado aplicado: SD4, ST4, ST4-1.
El disipador se utiliza para la refrigeración de tiristores SCR de potencia y diodos rectificadores con corrientes de 60A - 100A. La disipación térmica del disipador con refrigeración natural es de 30 W.
La refrigeración por aire puede ser natural o forzada, dependiendo de la cantidad de calor generado y de las condiciones de funcionamiento de los semiconductores.
Características: aleación de aluminio resistente a la corrosión; baja resistencia térmica; fácil instalación mediante ranura de montaje; puede ser tanto un modelo estándar como personalizado.
Los disipadores están fabricados con perfiles de radiador de aluminio y no requieren recubrimiento protector adicional cuando se utilizan en diferentes condiciones climáticas.
Para minimizar las pérdidas eléctricas y maximizar la disipación térmica de los dispositivos, se debe aplicar el par de apriete adecuado Md especificado en las especificaciones del dispositivo de potencia.
Antes del montaje, las superficies de contacto del disipador, del contacto de corriente y del dispositivo semiconductor deben limpiarse con un paño empapado en alcohol (tolueno, benceno, acetona), y se recomienda lubricar con una capa fina de pasta térmica de silicona-orgánica (esta es una recomendación y no es un requisito obligatorio para la instalación).
Rango de corriente de los tiristores SCR tipo stud y diodos rectificadores para los cuales se utilizan disipadores de aire (refrigeradores, radiadores): 60A, 63A, 65A, 70, 80A, 90A, 100A.
Las especificaciones y parámetros, dimensiones, esquemas y dibujos del disipador de aire se indican a continuación.
Nuestra empresa ofrece una garantía de calidad para los disipadores de aire de 2 años a partir de la fecha de compra. Al suministrar disipadores, si es necesario, proporcionamos pasaporte técnico.
El precio final del disipador de refrigeración por aire depende de la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones del disipador térmico de refrigeración por aire O241:
| Especificaciones del disipador térmico | O241 (O241-80) |
| Espárrago aplicable con rosca métrica | M10 |
| Disipación de potencia con refrigeración natural (PF) | 30 W |
| Resistencia térmica Rth(h-a) (refrigeración natural) | 2.12 °C/W |
| Resistencia térmica Rth(h-a) (refrigeración forzada, caudal de aire Vcfh=6 m/s) | 0.67 |
| Resistencia al flujo ΔPh | 15 |
| Par de montaje Md, ±10% | 10 N·m |
| Superficie de refrigeración | 635.406 |
| Peso (sin contacto de alimentación) | 0.375 kg |
| Esquema, dimensionesB×L×H | 45×80×80 mm |
| Se aplica a los dispositivos para corriente | 60A - 100A |
| Tipo de paquete de aplicación | SD4, ST4, ST4-1 |
| Diodo de aplicación, tipo tiristor | D141, T142, TC142 |

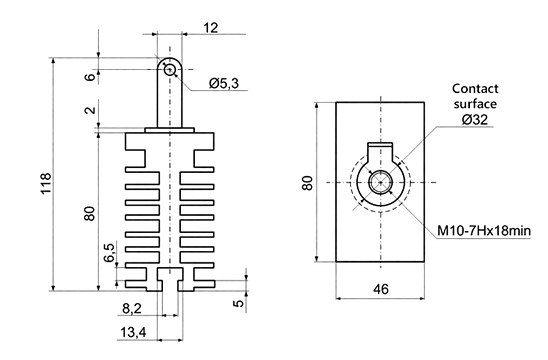

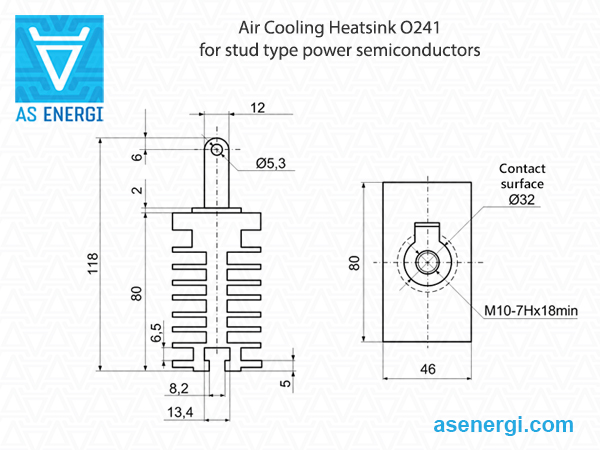

Dimensiones generales y de montaje del disipador de calor O241:
Guía de numeración de piezas para disipadores de refrigeración por aire O241:
| O | 2 | 4 | 1 | – | 80 |
| O | – | Grupo de productos: Disipadores térmicos para semiconductores. |
| 2 | – | Número de serie de la modificación del diseño del disipador térmico. |
| 4 | – | Codificación de la serie según el diámetro de la rosca de montaje para disipadores de tipo espárrago. |
| 1 | – | Número de serie de la modificación del diseño del disipador para dispositivos: 1 - versión de montaje con espárrago. |
| 80 | – | Longitud del disipador, mm. |
Gráficos de parámetros térmicos del enfriador O241:
a) — Resistencia térmica de la superficie de contacto del disipador de calor - refrigerante (1-0 m/s (50W); 2-3 m/s; 3-6 m/s; 4-12 m/s) |

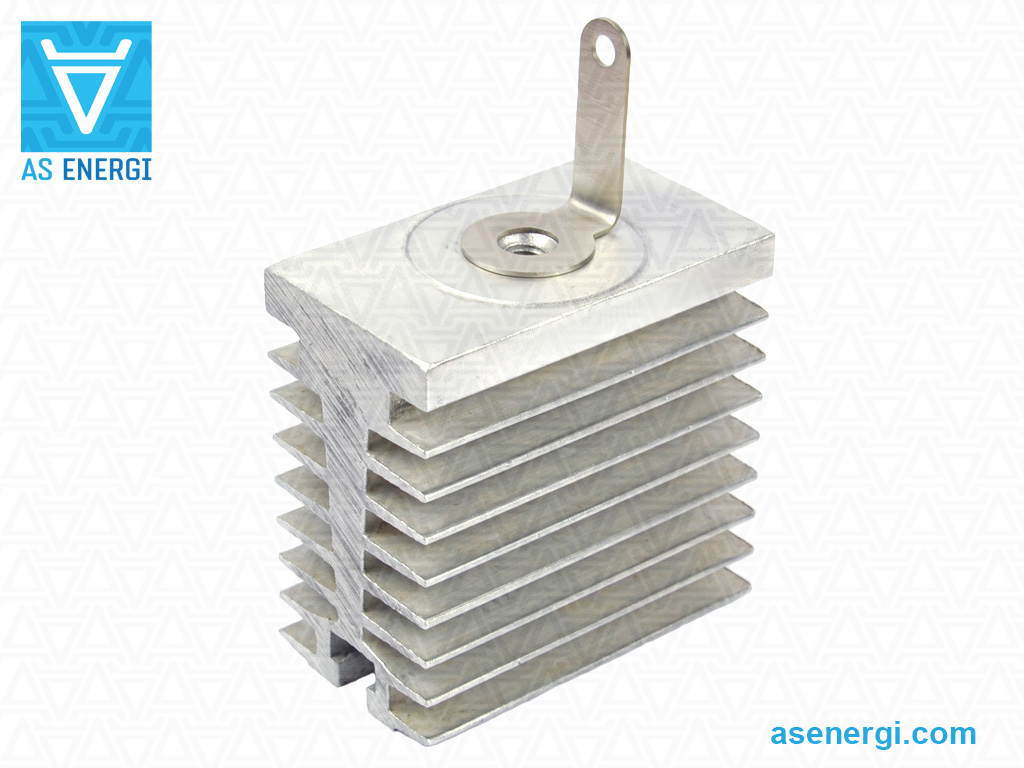

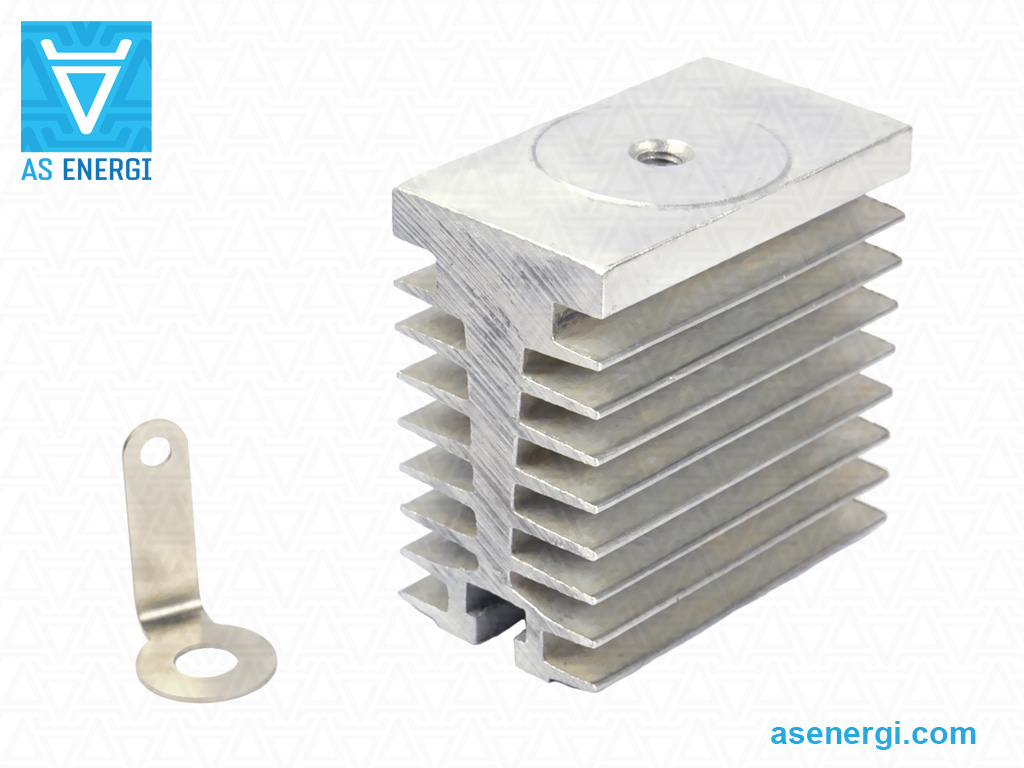

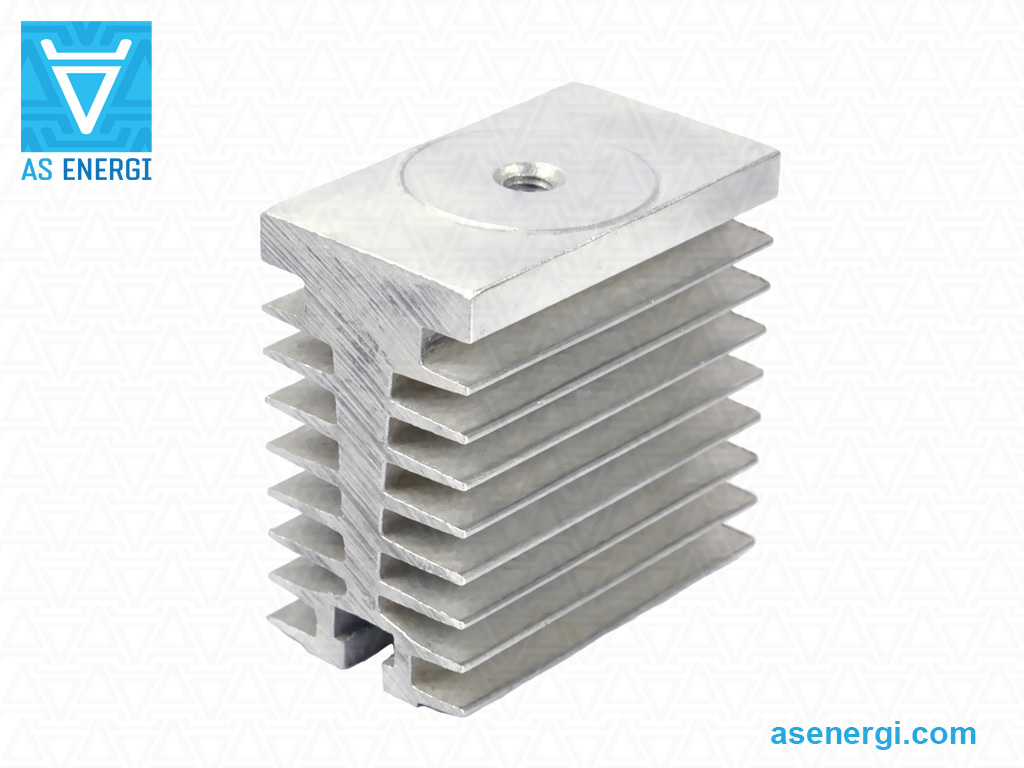

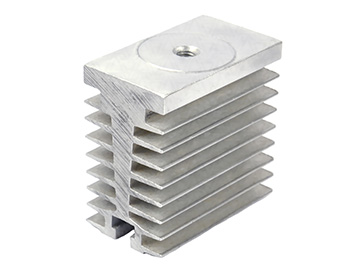

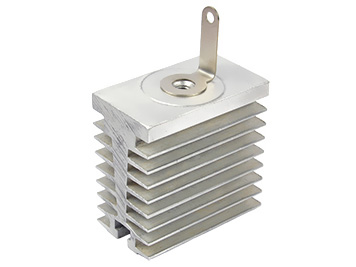

Fotografías de enfriadores de aire O241 para semiconductores pin:
Semiconductores de Potencia Alta AS ENERGITM
