Pavlo GorkunMódulo tiristor de potencia AMKT 330-18E (330A 1800V)
| Corriente media hacia delante, ITAV/IFAV (Tcase) | 305A (85ºC) |
| Tensión, VRRM/VDRM | 1800V |
| Circuito |  |
| AMKT 330-18E | a petición
|
| Peso | 600 g |
| Paquete, Dimensiones L×B×H | Package 3 115x50x52 |
| Ficha de datos |  |
Módulo SCR de tiristor doble AMKT 330-18E AS ENERGITM en un paquete estándar internacional, 305A 1800V.
Los módulos de tiristor se caracterizan por una alta capacidad de ciclado eléctrico y térmico, lo que significa alta fiabilidad y una larga vida útil en modos de operación intensivos. Los módulos de tiristor están alojados en una carcasa estándar industrial, lo que facilita la integración del dispositivo en equipos existentes.
Las terminales principales (de potencia) están en la parte superior del caso y están marcadas como 1, 2, 3 (ánodo-cátodo común, cátodo, ánodo). Las terminales de control están marcadas como K1, G1, K2, G2.
Los módulos de tiristor dobles de la serie AMKT se utilizan en diversos equipos de potencia: unidades de potencia y control, reguladores de potencia, reguladores de corriente alterna, controladores de motores de corriente continua, arrancadores suaves para motores de corriente alterna, convertidores, controladores de hornos de fundición o procesos químicos, equipos de soldadura y como rectificadores para convertidores de corriente alterna.
Ofrecemos nuestros módulos en varias topologías de dispositivo único y doble para casi todas las aplicaciones de control de fase o rectificación.
Nuestra empresa ofrece una garantía de calidad para los módulos de tiristor / diodo de 2 años a partir de la fecha de compra. Al suministrar módulos de tiristor / diodo, si es necesario, proporcionamos el pasaporte técnico y el certificado de conformidad.
El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del módulo tiristor AMKT 330-18E:
| Especificaciones del módulo tiristor | AMKT 330-18E | |
| Corriente de avance media máxima admisible (temperatura de la carcasa) | ITAV/IFAV (Tcase) | 305 A (85ºC) |
| Tensión inversa pulsada repetitiva; Tensión de estado cerrado pulsada repetitiva | VRRM/VDRM | 1800 V |
| Sobrecorriente de estado activado | ITSM/IFSM | 8000 A |
| Factor de seguridad | I2t | 320 kA2·s |
| Tensión de umbral | VT(TO) | 0.80 V |
| Resistencia en pendiente en estado | rT | 0.60 mΩ |
| Tiempo de desconexión máx. | tq | 150 µs |
| Temperatura de unión | Tvj max | 130 ºC |
| Resistencia térmica, unión a la carcasa | Rth(j-c) | 0.116 ºC/W |
| Diseño (interruptores) | - | doble componente |
| Tipo (esquema) | - | tiristor-tiristor |
| Peso | W | 600 g |
| Paquete, Dimensiones, mm | L×B×H | Package 3 115x50x52 |
| Ficha de datos | |
|
Guía de numeración de piezas para módulos tiristor-tiristor AMKT:
| A | M | KT | 330 | – | 18 | E |
| A | – |  AS ENERGITM |
| M | – | Tipo de semiconductor: Módulo. |
| KT | – | Topología de conexión interna: Tiristor-Tiristor. |
| 330 | – | Corriente nominal (ITAV), A. |
| 18 | – | Clase de tensión (VRRM/100). |
| E | – | dv/dt clase: D: 500 V/µs E: 1000 V/µs G: 2000 V/µs |
Posibles alternativas, reemplazos, productos análogos, equivalentes:
Lista de series de módulos de tiristores de potencia con parámetros similares y tamaños de carcasa.
| Serie | ITAV/IFAV (Tcase) | VRRM/VDRM | Topología | Dimensiones, mm | Paquete | Ficha de datos |
| AMKT 330-18E | 305 A (85ºC) | 1800 V | tiristor-tiristor | 115x50x52 | 3 | |
| SKKT 330-18E | 305 A (85ºC) | 1800 V | tiristor-tiristor | 115x50x52 | 3 | |
| MTT-300 | 300 A (83ºC) | 400-1200 V | tiristor-tiristor | 115x53x51 | 3 | |
| MTT-350 | 350 A (83ºC) | 600-1200 V | tiristor-tiristor | 115x53x51 | 3 | |
| MT3-320-18-C1 | 320 A (90ºC) | 1800 V | tiristor-tiristor | 115x50x52 | 3 | |
| MT3-320-A2 | 320 A (85ºC) | 3000-3600 V | tiristor-tiristor | 150x60x52 | 5 | |

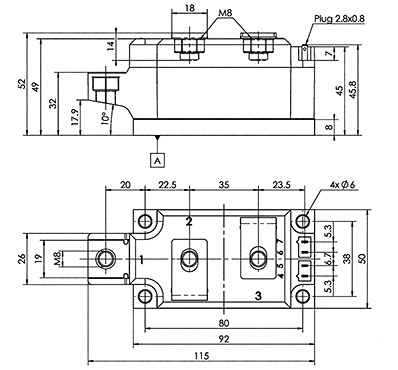

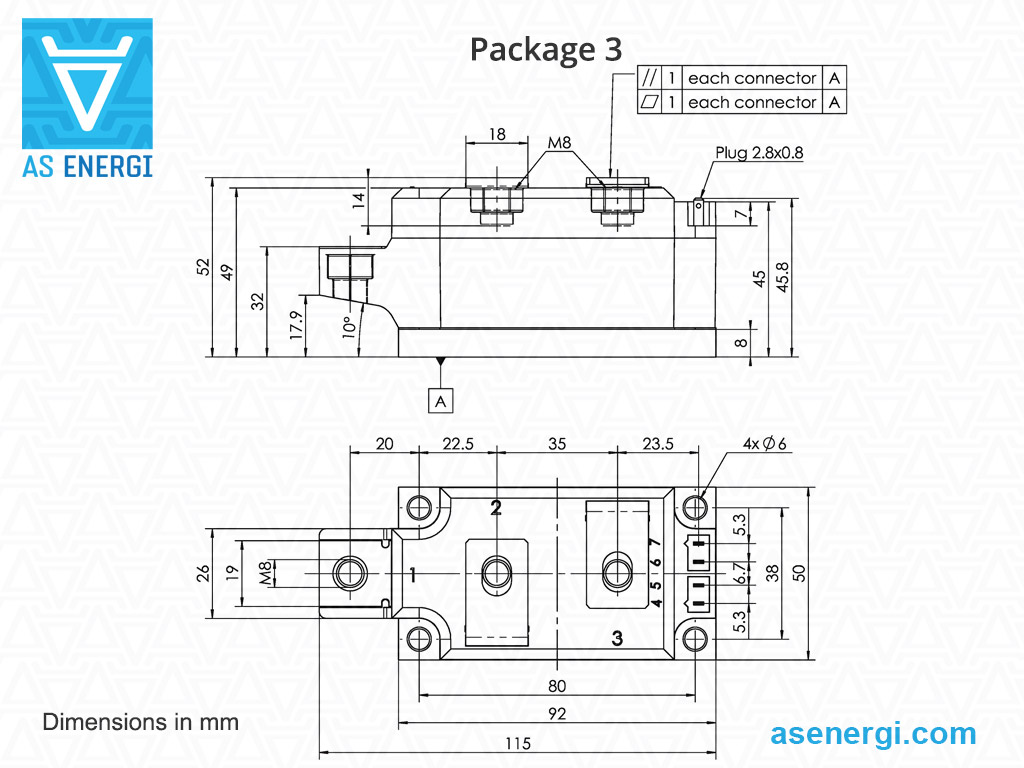

Dimensiones del módulo tiristor AMKT 330-18E:
Paquete 3
Esquema de los módulos tiristores AMKT:
|
|
1 (АК), 2 (К), 3 (А) – terminales principales (alimentación). K1, G1, K2, G2 (4, 5, 6, 7) – terminales de control. |
Ficha técnica del módulo tiristor AMKT 330-18E:
Descargar hoja de datos del módulo tiristor AMKT 330-18E
