Pavlo GorkunMódulo de diodos Semikron SKKD 260/20 H4 y recambio
| Semikron Tipo de producto | SKKD 260/20 H4 |
| Corriente de avance media, IFAV (Tcase) | 260A (85ºC) 185A (100ºC) |
| Tensión, VRRM | 2000V |
| Circuito |  |
| Paquete, Dimensiones L×B×H | SEMIPACK 3 115x50x52 mm |
| Ficha de datos |  |
| Sustitución AS ENERGITM | AMKD 260-20 H4 |
| Añadir a la cesta | a petición
|
Módulo Semikron SKKD 260/20 H4 es un módulo rectificador de diodo dual en una carcasa estándar SEMIPACK 1.
Módulo de Diodo Rectificador AMKD 260-20 H4 AS ENERGITM es un dispositivo semiconductor de reemplazo, análogo, alternativo y equivalente al módulo de diodo SKKD 260/20 H4 Semikron.
Los módulos de diodo se caracterizan por su alta capacidad de ciclaje eléctrico y térmico, lo que significa alta fiabilidad y larga vida útil en modos de operación intensivos. Los módulos de diodo están alojados en una carcasa estándar de la industria, lo que facilita la integración del dispositivo en el equipo existente.
Los terminales principales (de potencia) están en la parte superior de la carcasa y están marcados como 1, 2, 3 (ánodo-cátodo común, cátodo, ánodo).
Los módulos de diodo dual se utilizan en varios equipos de potencia: unidades de potencia y control, reguladores de potencia, reguladores de CA, controladores de motores de CC, arrancadores suaves de motores de CA, convertidores, controladores de hornos de alta temperatura o procesos químicos, equipos de soldadura y como rectificadores para convertidores de CA.
Los módulos se ofrecen en varias topologías de dispositivo dual y único para casi todas las aplicaciones de control de fase o rectificación.
Nuestra empresa proporciona una garantía de calidad para los módulos de tiristores / diodos de 2 años a partir de la fecha de compra. Al suministrar módulos de tiristores / diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del módulo de diodo rectificador SKKD 260/20 H4 y recambios:
| Especificaciones del módulo de diodos | SKKD 260/20 H4 | |
| Corriente de avance media máxima admisible (temperatura de la carcasa) | IFAV (Tcase) | 260 A (85ºC) 185 A (100ºC) |
| Tensión inversa pulsada repetitiva | VRRM | 2000 V |
| Sobrecorriente de estado activado | IFSM | 10000 A |
| Factor de seguridad | I2t | 500 kA2·s |
| Tensión de umbral | V(TO) | 0.90 V |
| Resistencia en pendiente en estado | rT | 0.37 mΩ |
| Temperatura de unión | Tvj max | 130 ºC |
| Resistencia térmica, unión a la carcasa | Rth(j-c) | 0.14 ºC/W |
| Diseño (interruptores) | - | doble componente |
| Tipo (esquema) | - | diodo-diode |
| Peso | W | 600 g |
| Paquete, Dimensiones, mm | L×B×H | SEMIPACK 3 115x50x52 mm |
| Sustitución AS ENERGITM | tipo | AMKD 260-20 H4 |
| Ficha de datos | |
|
Guía de numeración de piezas de Módulos de diodos rectificadores AMKD:
| A | M | KD | 260 | – | 20 | H4 |
| A | – |  AS ENERGITM |
| M | – | Tipo de semiconductor: Módulo. |
| KD | – | Topología de conexión interna: Diodo-Diodo. |
| 260 | – | Corriente nominal (ITAV), A. |
| 20 | – | Clase de tensión (VRRM/100). |
| H4 | – | Opción, le cas échéant, H4 moyens Visol = 4800 V. H1 steht für Visol = 3600 V. |
Posibles alternativas, sustitutos, análogos, productos equivalentes:
Lista de series de módulos de diodos de potencia con parámetros y tamaños de carcasa similares.
| Serie | IFAV (Tcase) | VRRM | Topología | Dimensiones, mm | Paquete | Ficha de datos |
| SKKD 260/20 H4 | 260 A (85ºC) 185 A (100ºC) |
2000 V | diodo-diodo | 115x50x52 | 3 | |
| AMKD 260-20 H4 | 260 A (85ºC) 185 A (100ºC) |
2000 V | diodo-diodo | 115x50x52 | 3 | |

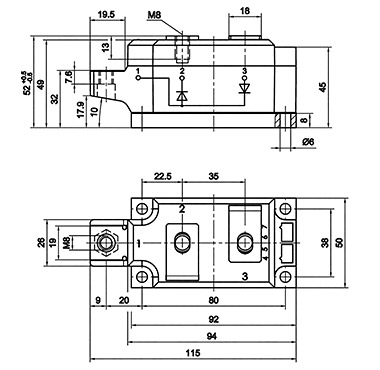

Dimensiones del módulo de diodo rectificador SKKD 260/20 H4:
SEMIPACK 3
Diagrama de circuito de los módulos de doble diodo:
|
|
1 (АК), 2 (К), 3 (А) – terminales principales (alimentación). |
