Pavlo GorkunMódulo tiristor / diodo MD/T5-240-65-A2 (240A 6500V)
| Corriente de avance media, ITAV/IFAV | 240A |
| Tensión, VRRM/VDRM | 4600 – 6500V |
| Código de tensión, VRRM / 100 | 46 – 65 |
| MD/T5-240-65-A2 | a petición
|
| Peso | 1.5 kg |
| Paquete Dimensiones |
A2 124x60x52 mm |
| Ficha de datos |  |
Módulo de Diodo de Tiristor MD/T5-240-65-A2 AS ENERGITM en un paquete estándar internacional, 240A 6500V.
Utilizado para convertir corrientes de CC y CA hasta 115 amperios, con una frecuencia de hasta 500 Hz en circuitos con voltajes de hasta 6500 voltios (clase 65).
El Módulo de Diodo de Tiristor MD/T5-240-65-A2 está en un paquete estándar A2: dimensiones de la base 60x124 mm, altura del cuerpo – 52 mm, peso – 1.5 kg. El módulo de dos posiciones es una construcción monolítica de dos semiconductores: tiristor y diodo, tipo tiristor-diodo.
La gama de rendimiento del módulo: MD/T5-240-46-A2, MD/T5-240-48-A2, MD/T5-240-50-A2, MD/T5-240-52-A2, MD/T5-240-54-A2, MD/T5-240-56-A2, MD/T5-240-58-A2, MD/T5-240-60-A2, MD/T5-240-62-A2, MD/T5-240-64-A2, MD/T5-240-64-A2.
La alta resistencia cíclica térmica y el funcionamiento confiable de los módulos de tiristor-diodo de baja frecuencia MD/T5-240-65-A2 al conmutar altas corrientes se logran gracias a sus características de diseño y los parámetros estables de aislamiento galvánico.
El módulo de tiristor-diodo MD/T5-240-65-A2 tiene un diseño de sujeción que facilita el montaje y un buen contacto con el disipador de calor para la disipación térmica. Se pueden montar varios módulos en un solo disipador sin aislamiento adicional, lo que reduce significativamente las dimensiones generales del ensamblaje. Entre el módulo y el disipador de calor (radiador) se recomienda utilizar un sustrato térmicamente conductor lubricado con pasta térmica.
Nuestros módulos se ofrecen en varias topologías de dispositivos duales y sencillos para casi todas las aplicaciones de control de fases o rectificadores.
Nuestra empresa proporciona una garantía de calidad para los módulos de tiristor / diodo de 2 años a partir de la fecha de compra. Al suministrar módulos de tiristor / diodo, si es necesario, proporcionamos el pasaporte técnico y el certificado de conformidad.
El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del módulo tiristor-diodos MD/T5-240-65-A2:
| Especificaciones del módulo de diodo tiristor | MD/T5-240-65-A2 | |
| Corriente media de avance máxima admisible (temperatura de la carcasa) | IT(AV) (TC) | 240 А (85ºC) |
| Tensión inversa pulsada repetitiva; Tensión de estado cerrado pulsada repetitiva | VRRM/VDRM | 4600-6500 V |
| Sobrecorriente de estado activado | ITSM | 4.0 kA |
| Pico de tensión en estado encendido | VTM | 2.10 V |
| Corriente de pico en estado activado | ITM | 785 A |
| Tensión de umbral | VT(TO) | 1.10 V |
| Resistencia en pendiente en estado | rT | 2.500 mΩ |
| Tiempo de apagado | tq | 630 µs |
| Temperatura de unión | Tj max | 125 ºC |
| Resistencia térmica, unión a la carcasa | Rth(j-c) | 0.0680 ºC/W |
| Diseño (interruptores) | - | doble componente |
| Tipo (esquema) | - | tiristor-diodos |
| Peso | W | 1.5 kg |
| Paquete | - | A2 |
| Dimensiones, mm | L×B×H | 124x60x52 mm |
| Ficha de datos | |
|
Guía de numeración de piezas para módulos tiristor-diodos MD/T5-240-65-A2:
| MD/T | 5 | – | 240 | – | 65 | – | A2 | – | C2 | – | A2 | – | N |
| MD/T | – | Módulo tiristor-diodos en serie,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||
| 3 | – | Esquema de conexión. | ||||||||||||||||||||||||||||||||||||
| 240 | – | Corriente nominal IT(AV), A. | ||||||||||||||||||||||||||||||||||||
| 65 | – | Clase de tensión VRRM / 100 (Tensión nominal – 6500 V). | ||||||||||||||||||||||||||||||||||||
| A2 | – | Parámetro de la velocidad crítica de aumento de la tensión fuera de estado (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||
| C2 | – | Parámetro del tiempo de desconexión tq:
|
||||||||||||||||||||||||||||||||||||
| A2 | – | Tipo de vivienda. | ||||||||||||||||||||||||||||||||||||
| N | – | Condiciones ambientales: N – Normal. |
Todas las referencias de los módulos MD/T5-240:
| Serie | ITAV, A | VRRM, V |
| MD/T5-240-46-A2 | 240 A | 4600 V |
| MD/T5-240-48-A2 | 240 A | 4800 V |
| MD/T5-240-50-A2 | 240 A | 5000 V |
| MD/T5-240-52-A2 | 240 A | 5200 V |
| MD/T5-240-54-A2 | 240 A | 5400 V |
| MD/T5-240-56-A2 | 240 A | 5600 V |
| MD/T5-240-58-A2 | 240 A | 5800 V |
| MD/T5-240-60-A2 | 240 A | 6000 V |
| MD/T5-240-62-A2 | 240 A | 6200 V |
| MD/T5-240-64-A2 | 240 A | 6400 V |
| MD/T5-240-64-A2 | 240 A | 6400 V |

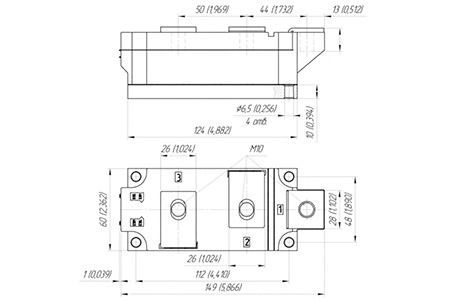

Dimensiones de los módulos tiristor-diodos de potencia MD/T5-240-65-A2:
Paquete A2
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, diodos de rotor y soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, y disipadores de calor de aire y agua para ellos.
Puedes comprar dispositivos semiconductores en cualquier volumen, y al realizar pedidos grandes, el precio será más bajo. Hemos ganado la confianza de nuestros clientes y suministramos productos en todo el mundo.
Para consultas sobre la adquisición de Tiristores de Potencia, Diodos, Módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, proporcionaremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
