Pavlo GorkunTiristor Frecuencia media 5STF 07D1214 (TR 907F-740-12 NSD) ABB Sustitución
| Número de pieza ABB | 5STF07D1214 |
| Polovodice Nº de pieza | TR 907F-740-12 NSD |
| Corriente media en estado activado, IT(AV)M (TC) | 736А (70ºC) |
| Tensión, VDRM/VRRM | 1200 V |
| Dimensiones ØDxØdxH | 58.5x34x26 mm |
| Ficha de datos |  |
| Sustitución AS ENERGITM | ATF 700-12-D-14 |
| Añadir a la cesta | a petición
|
Tiristor de Frecuencia media ATF 700-12-D-14 AS ENERGITM es un dispositivo semiconductor de reemplazo, análogo, alternativo y equivalente para el tiristor 5STF07D1214, 5STF 07D1214 ABB Power Grids, Hitachi Energy, Polovodice Número de Parte TR 907F-740-12 NSD ABB.
Corriente media de conducción ITAV – 736 amperios, voltaje repetitivo de pico directo e inverso VDRM/VRRM – 1200V.
También están disponibles disipadores de calor por aire y agua para la refrigeración del tiristor bajo pedido.
Características de un tiristor de Frecuencia media: bajas pérdidas de conmutación; corto tiempo de apagado; rápida activación y mayor capacidad di/dt. El ánodo y el cátodo del tiristor (polaridad) están determinados por el símbolo en la carcasa.
Los tiristores AS ENERGITM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VDRM/VRRM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes de 100 a 9000 V y corrientes de 100 a 7500 A, alta resistencia a los ciclos térmicos y eléctricos, enfriamiento natural o por aire forzado.
Las especificaciones y parámetros, ficha técnica en PDF, dimensiones y dibujos se encuentran a continuación.
Nuestra empresa ofrece una garantía de calidad de 2 años para los tiristores a partir de la fecha de compra. Al suministrar los tiristores, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los tiristores de Frecuencia media depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del tiristor de Frecuencia media ABB (Polovodice OLD Part No.) y recambios:
| Especificaciones de los tiristores | 5STF07D1214 (TR 907F-740-12 NSD) |
|
| Corriente de avance media máxima admisible (temperatura de la carcasa) | IT(AV)M (TC) | 736 A (70ºC) |
| Tensión de estado cerrado pulsada repetitiva; tensión inversa pulsada repetitiva | VDRM/VRRM | 1200 V |
| Sobrecorriente de estado activado | ITSM | 12.0 kA |
| Tensión de umbral | VT0 | 1.683 V |
| Resistencia en pendiente en estado | rT | 0.274 mΩ |
| Tiempo de apagado | tq | 12.5 µs |
| Temperatura de la unión p-n | Tvj max | 125 ºC |
| Resistencia térmica, unión a la carcasa | Rth(j-c) | 32.0 K/kW |
| Resistencia térmica, carcasa a disipador | Rth(c-h) | 10.0 K/kW |
| Fuerza de sujeción | Fm ±10% | 10 ± 2 kN |
| Peso | W | 0.26 kg |
| Paquete (carcasa) | tipo | D |
| Dimensiones | ØDxØdxH | 58.5x34x26 mm |
| Sustitución AS ENERGITM | tipo | ATF 700-12-D-14 |
| Ficha de datos | |
|
Guía de numeración de piezas para tiristores de Frecuencia media:
| A | TF | 700 | – | 12 | – | D | – | 14 |
| A | – |  AS ENERGITM |
| TF | – | Grupo de productos: Tiristor de Frecuencia media. |
| 700 | – | Corriente media en estado encendido IT(AV), Amp. |
| 12 | – | Clase de tensión VRRM / 100. |
| D | – | Tipo de carcasa (paquete). |
| 14 | – | Tiempo de desconexión tq: para dispositivos con tq < 100μs = tq, para dispositivos con tq > 100μs = tq/10. |
Polaridad (ánodo, cátodo, puerta) de los tiristores de disco de potencia:
|
|
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, de avalancha, de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000 A y voltajes de hasta 9000 V, así como disipadores de calor por aire y agua para ellos.
Puede comprar dispositivos semiconductores en cualquier cantidad y, al ordenar grandes lotes, el precio será más bajo. Hemos ganado la confianza de nuestros clientes y suministramos productos en todo el mundo.
Para consultas sobre la adquisición de tiristores de potencia, diodos y módulos, envíe una solicitud por correo electrónico a:
Le proporcionaremos una oferta comercial para la entrega.
Para grandes cantidades, ofrecemos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

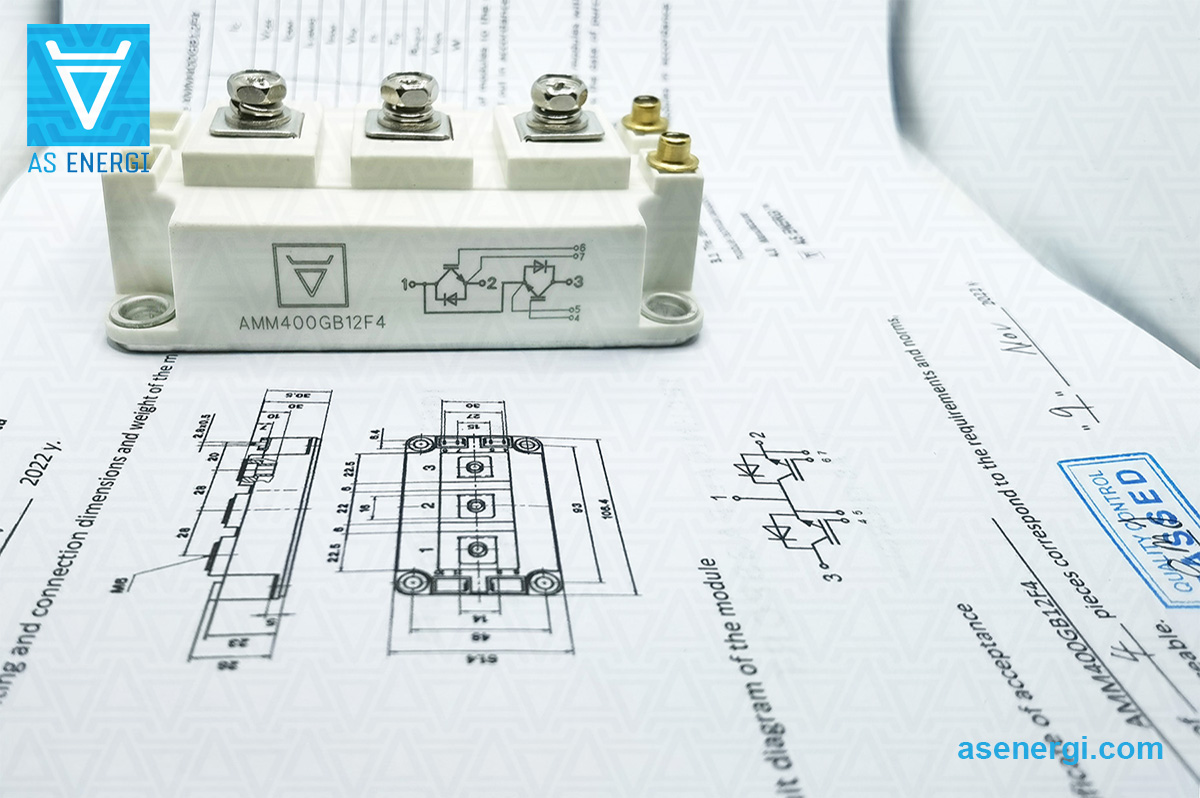

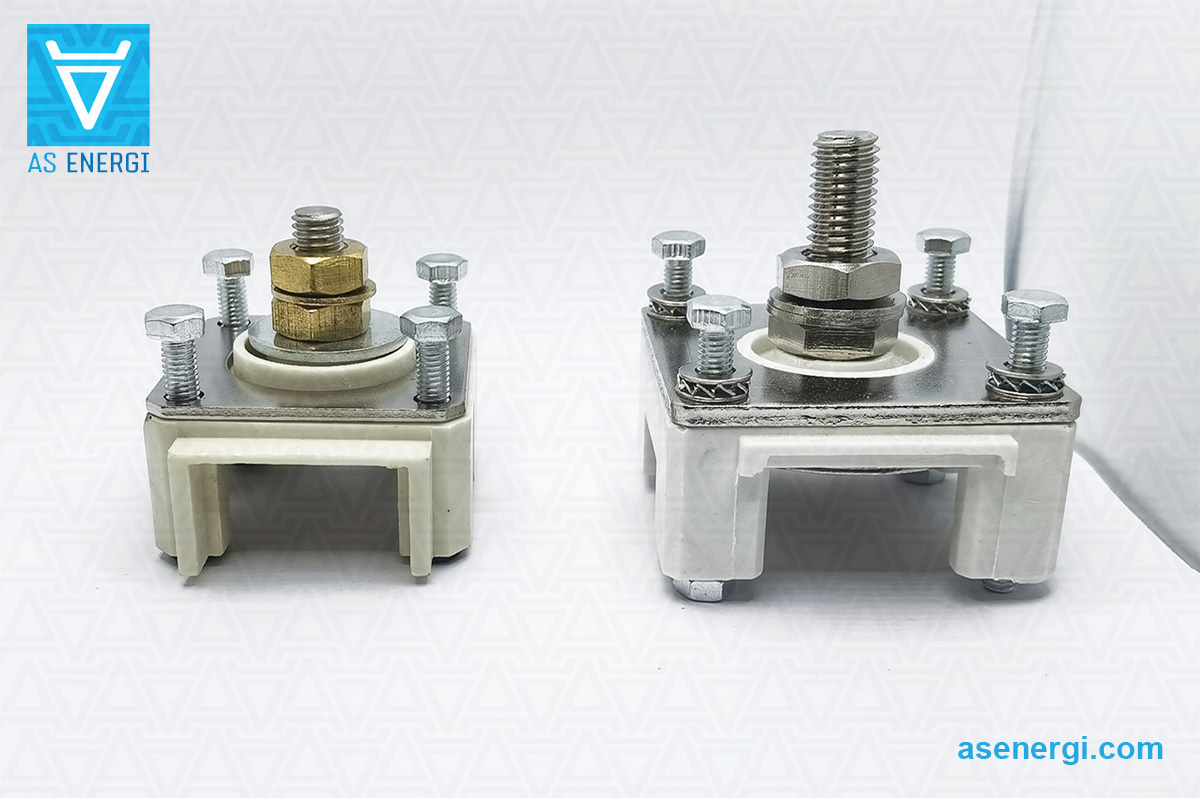

Galería de fotos

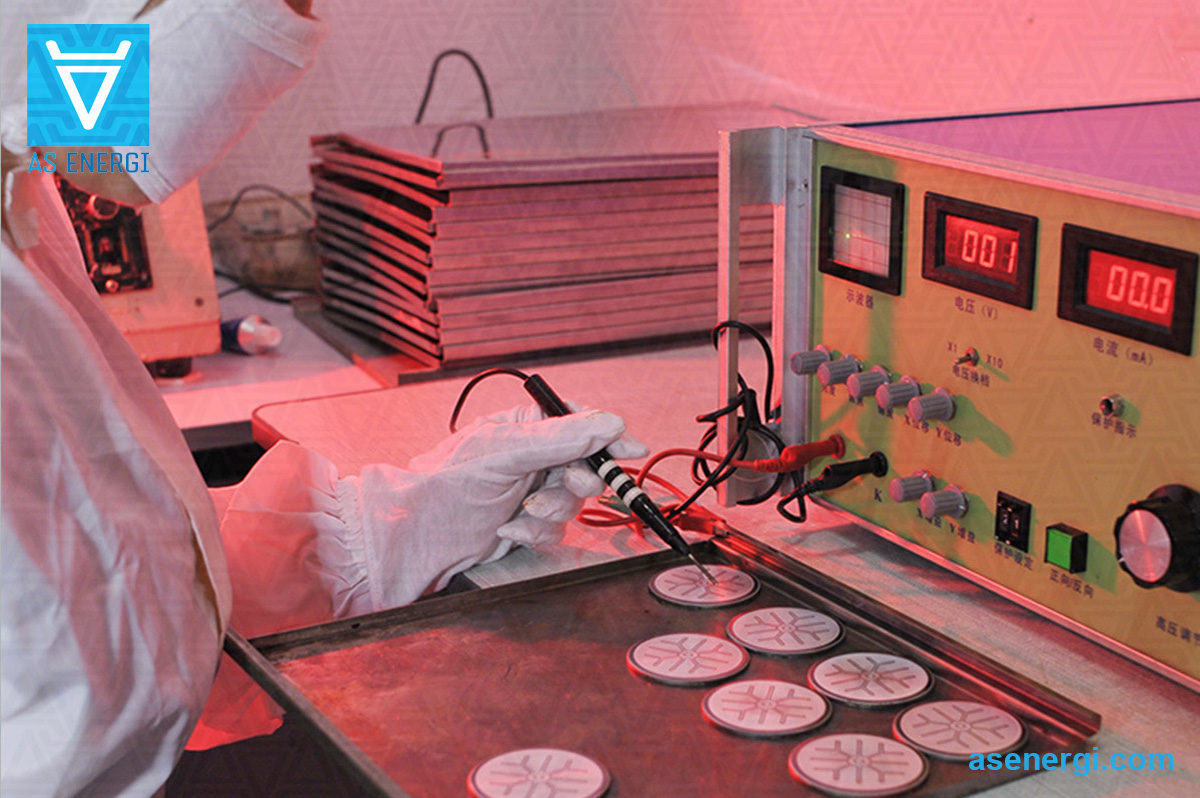

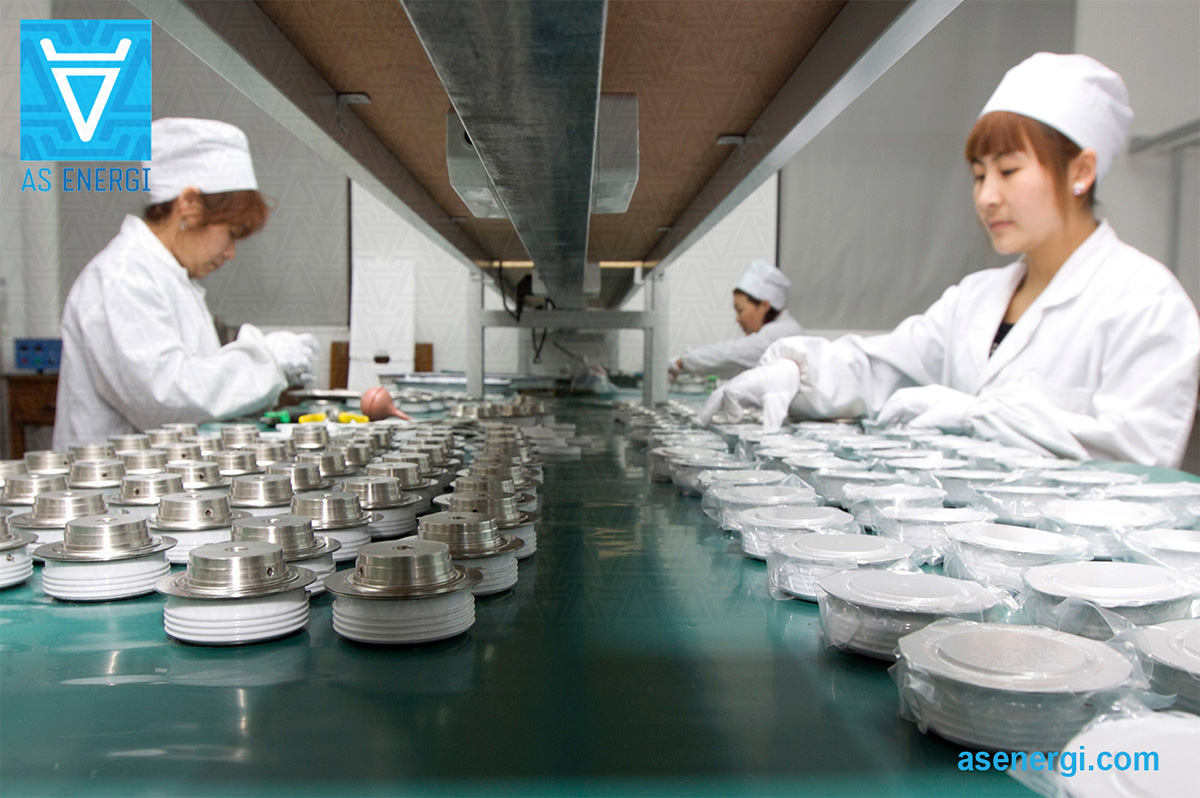

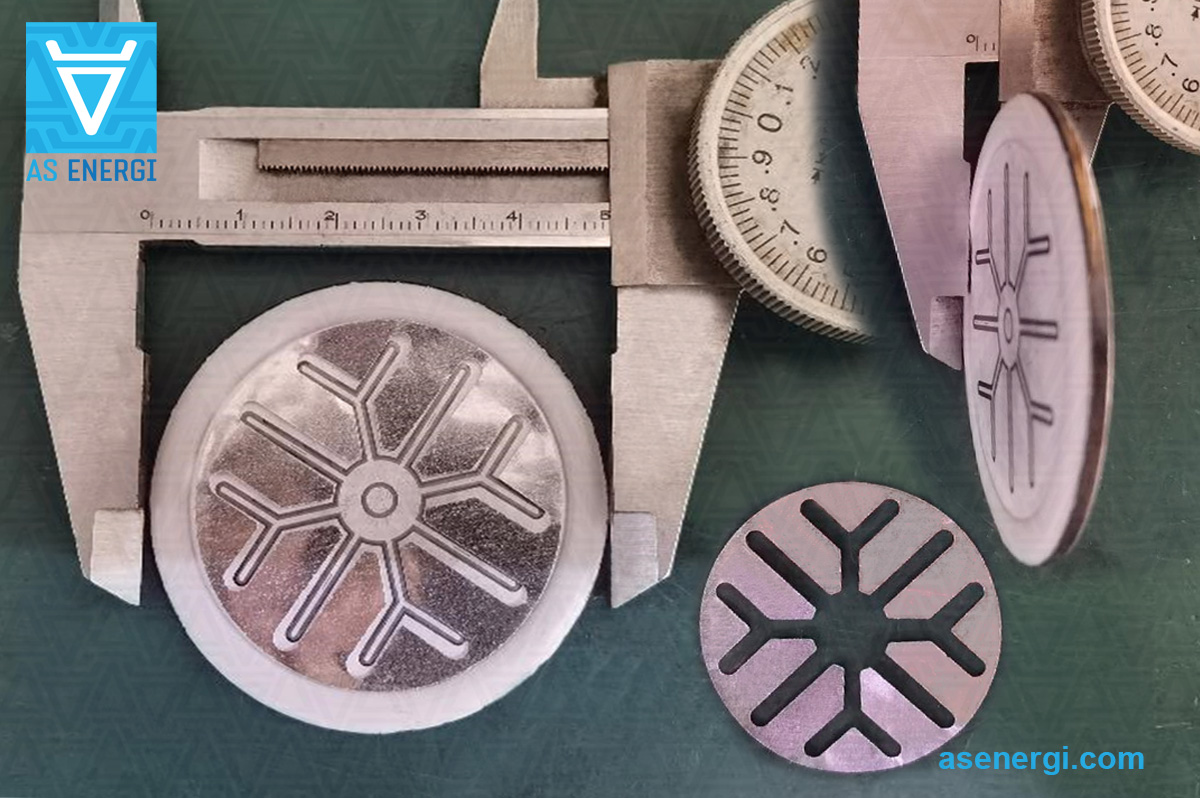

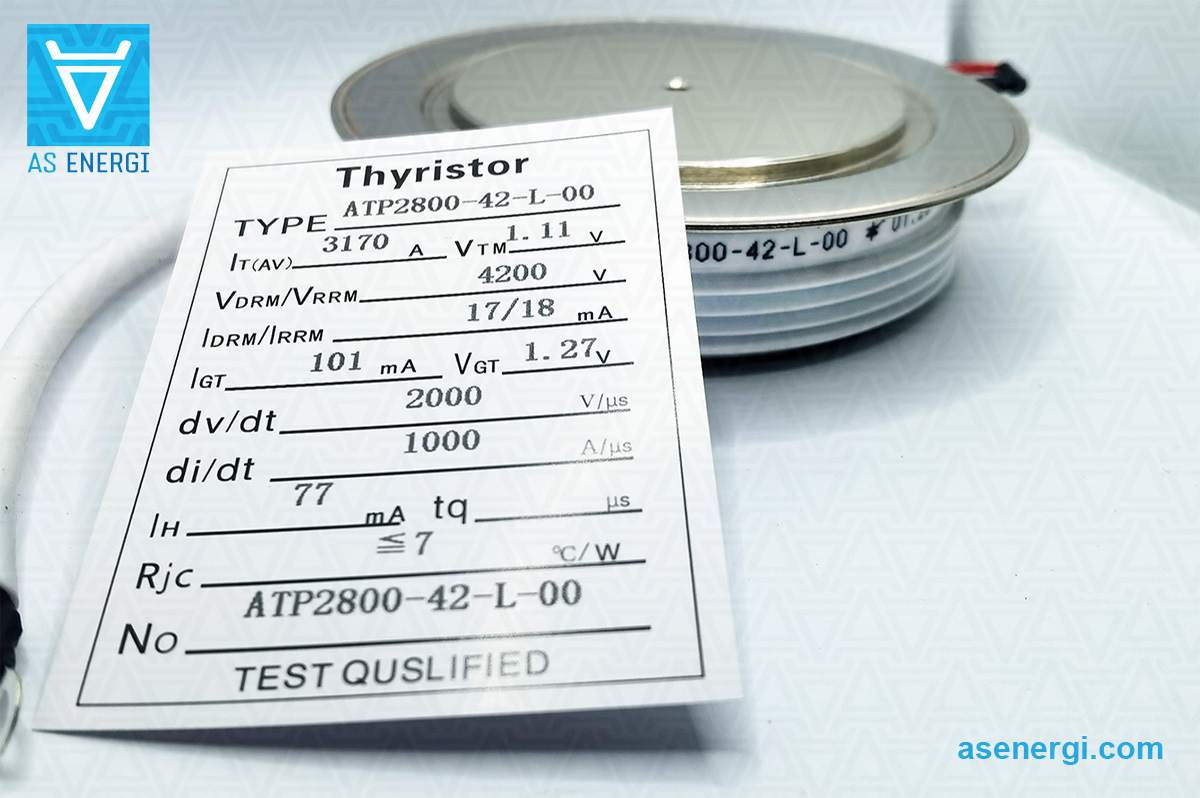

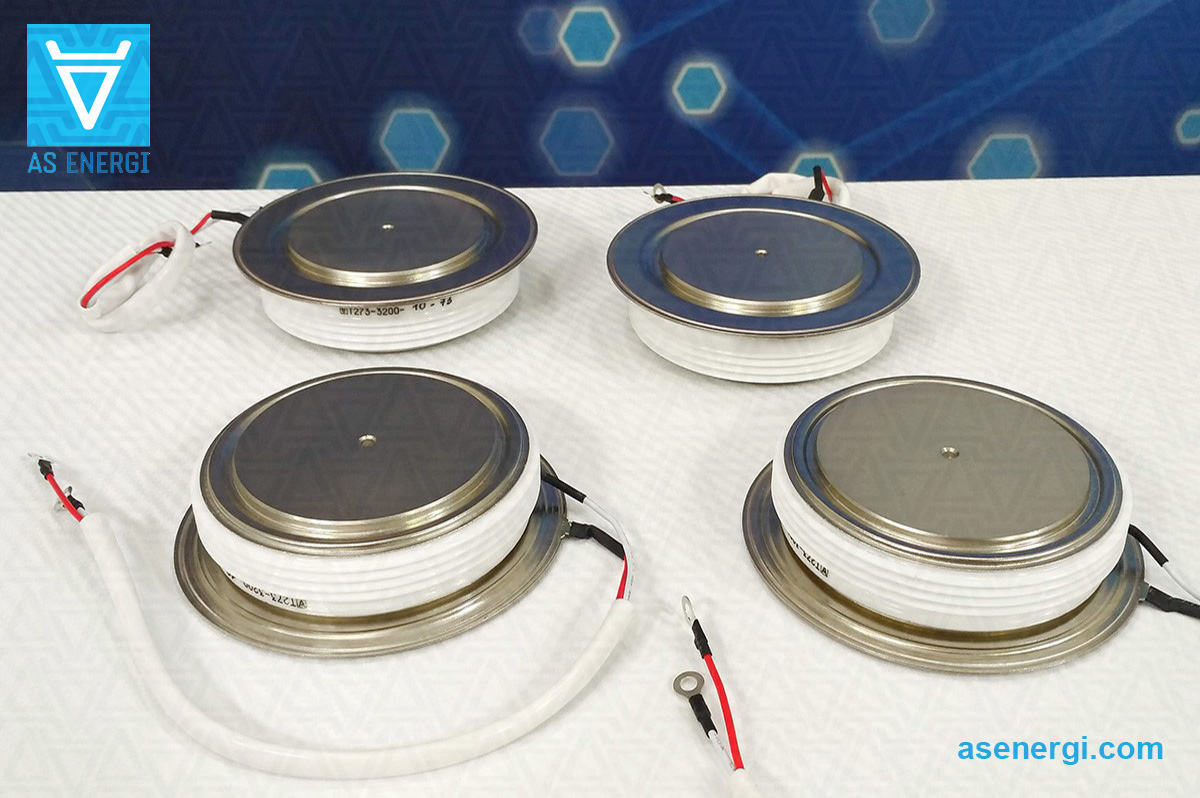

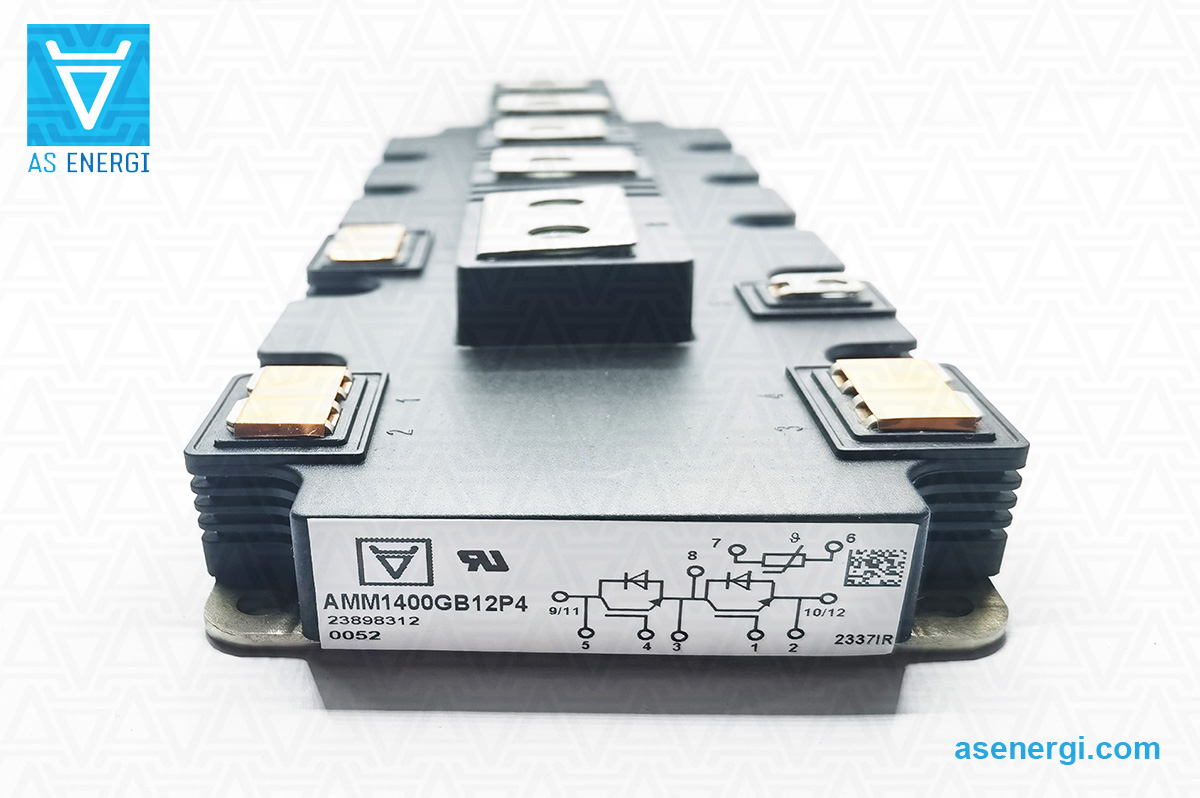

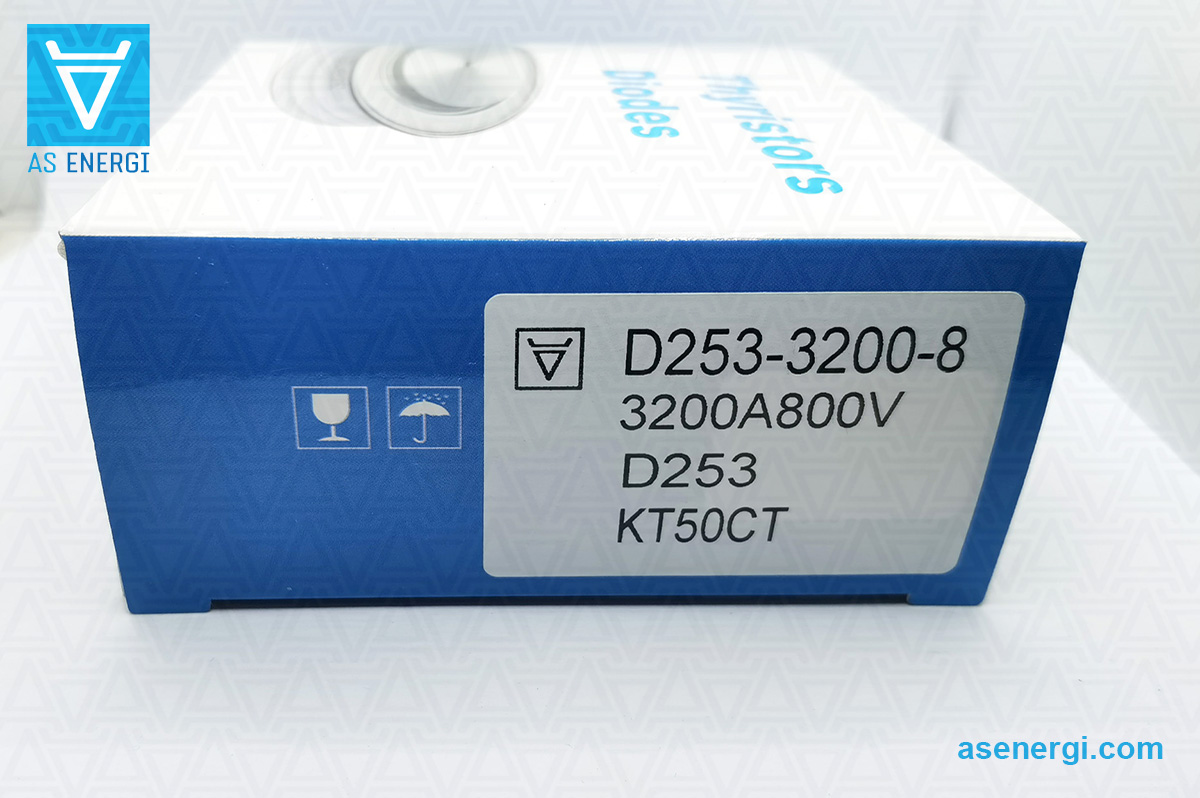

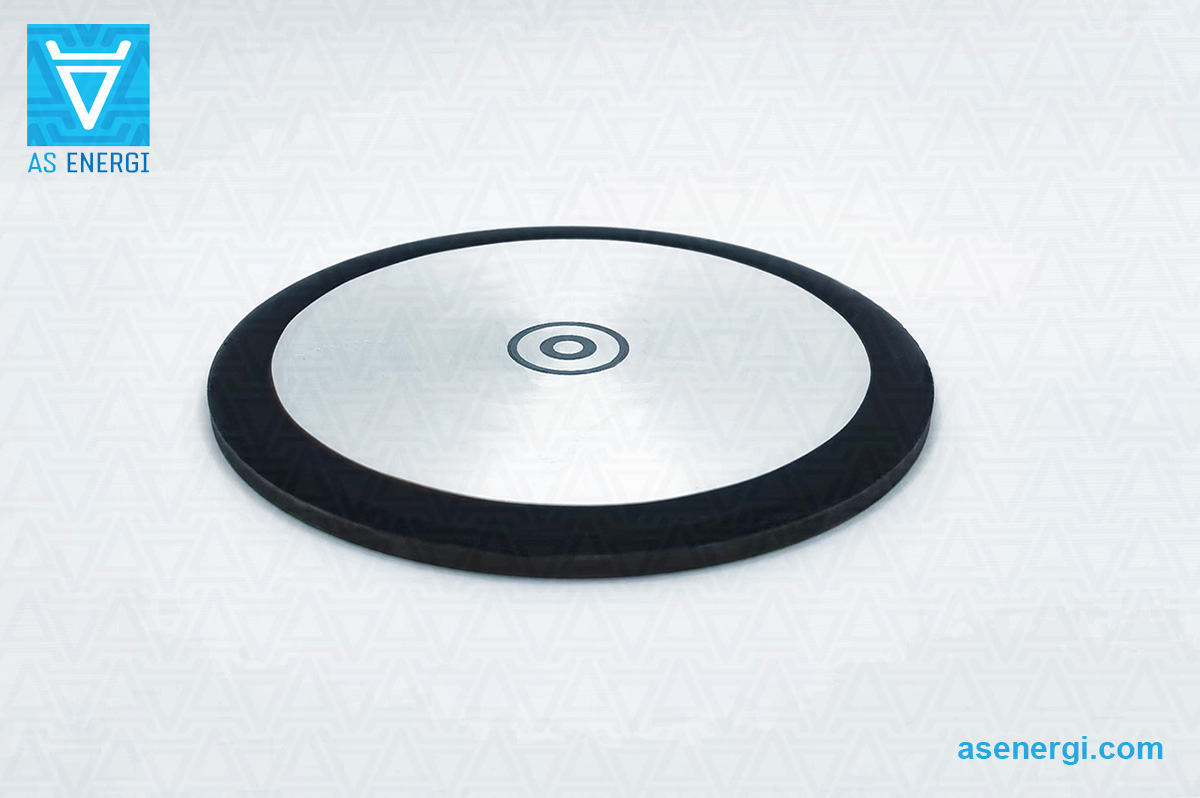

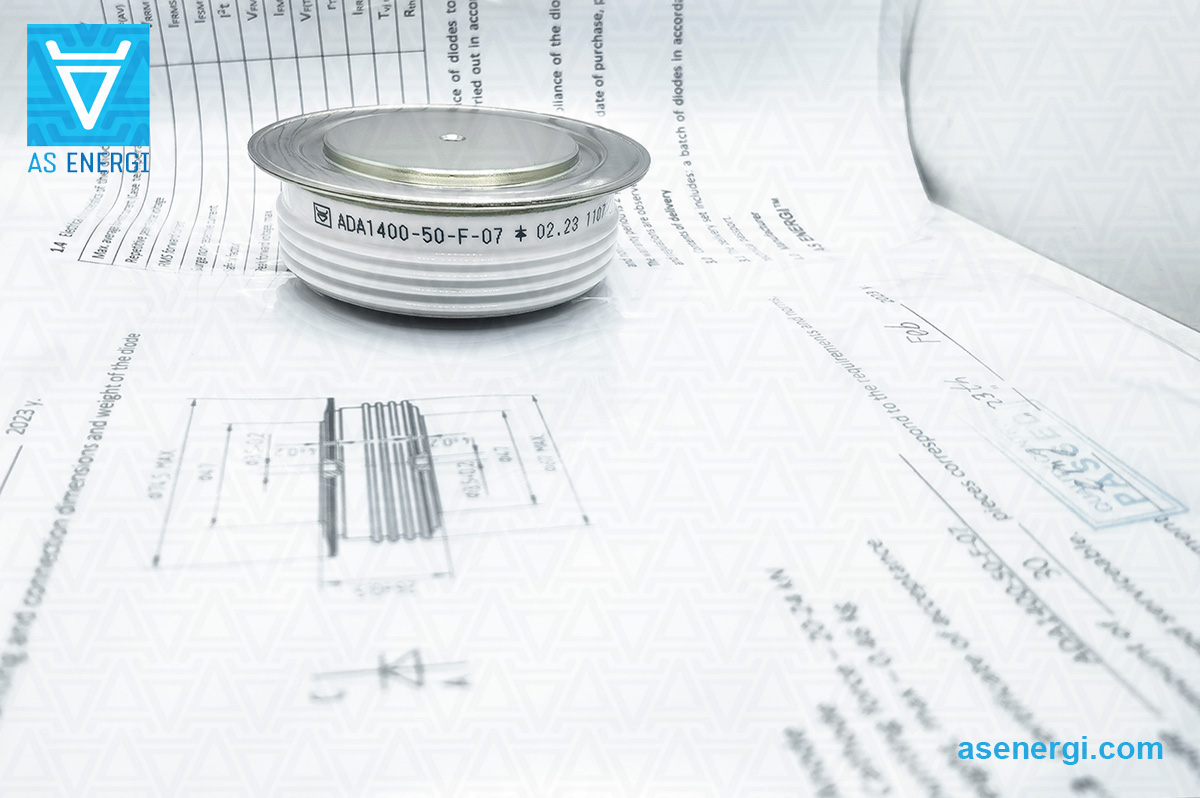

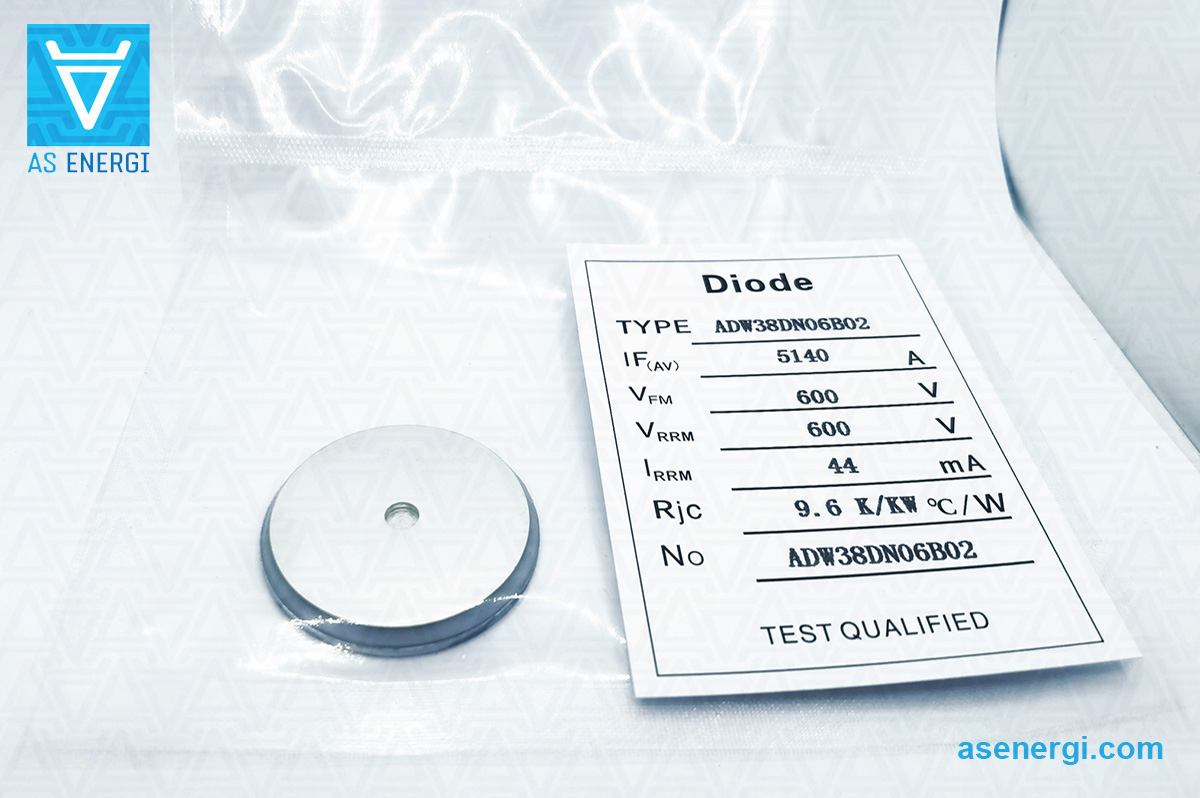

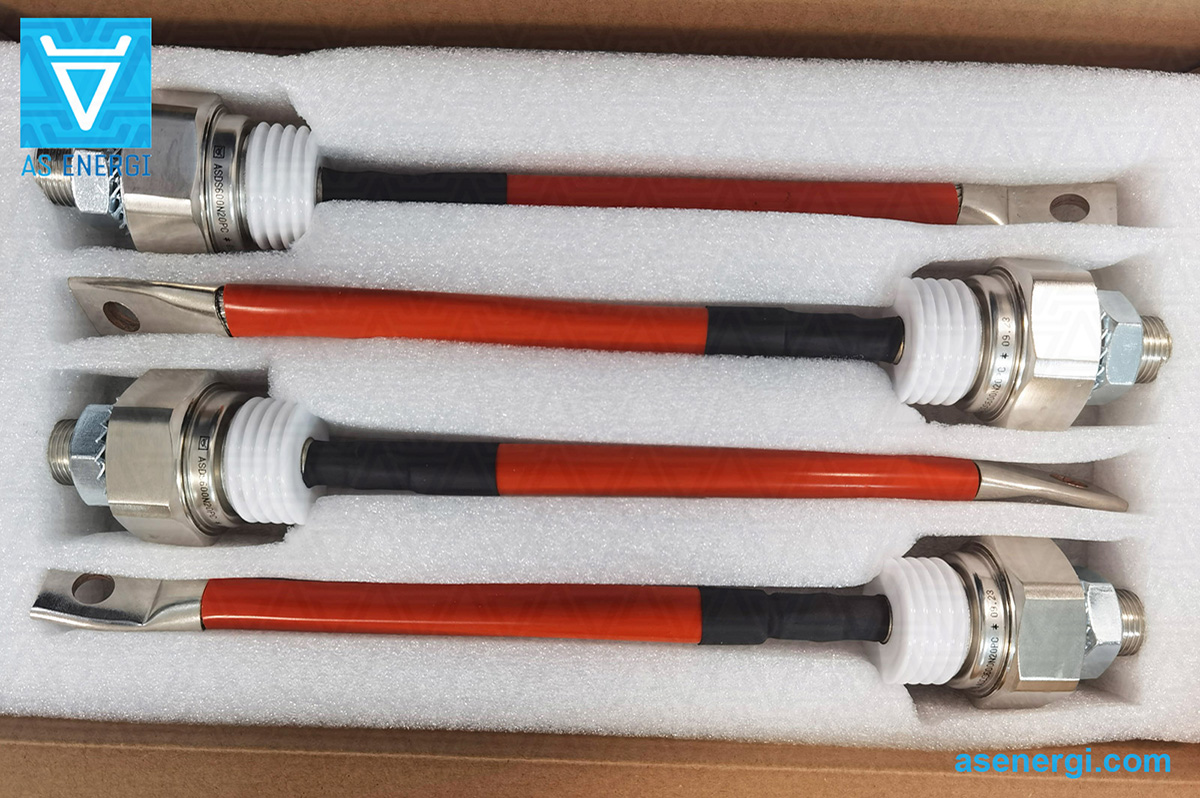

La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.

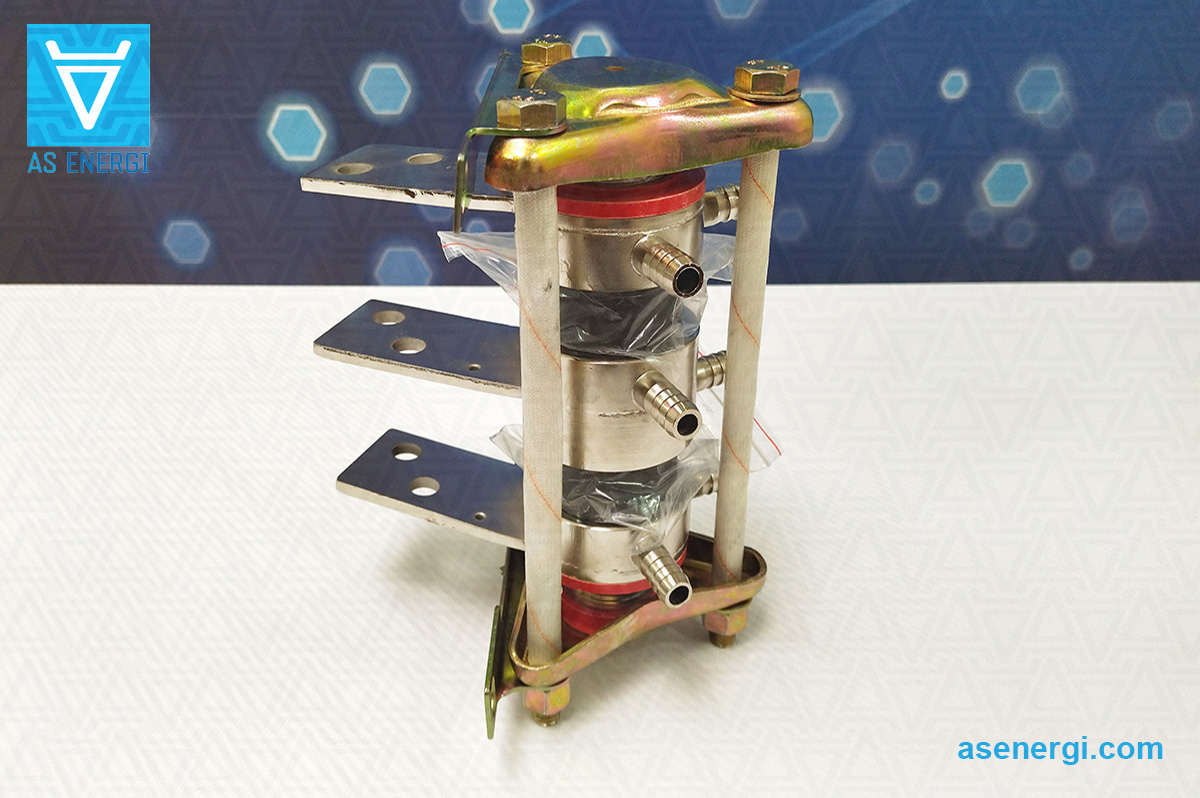

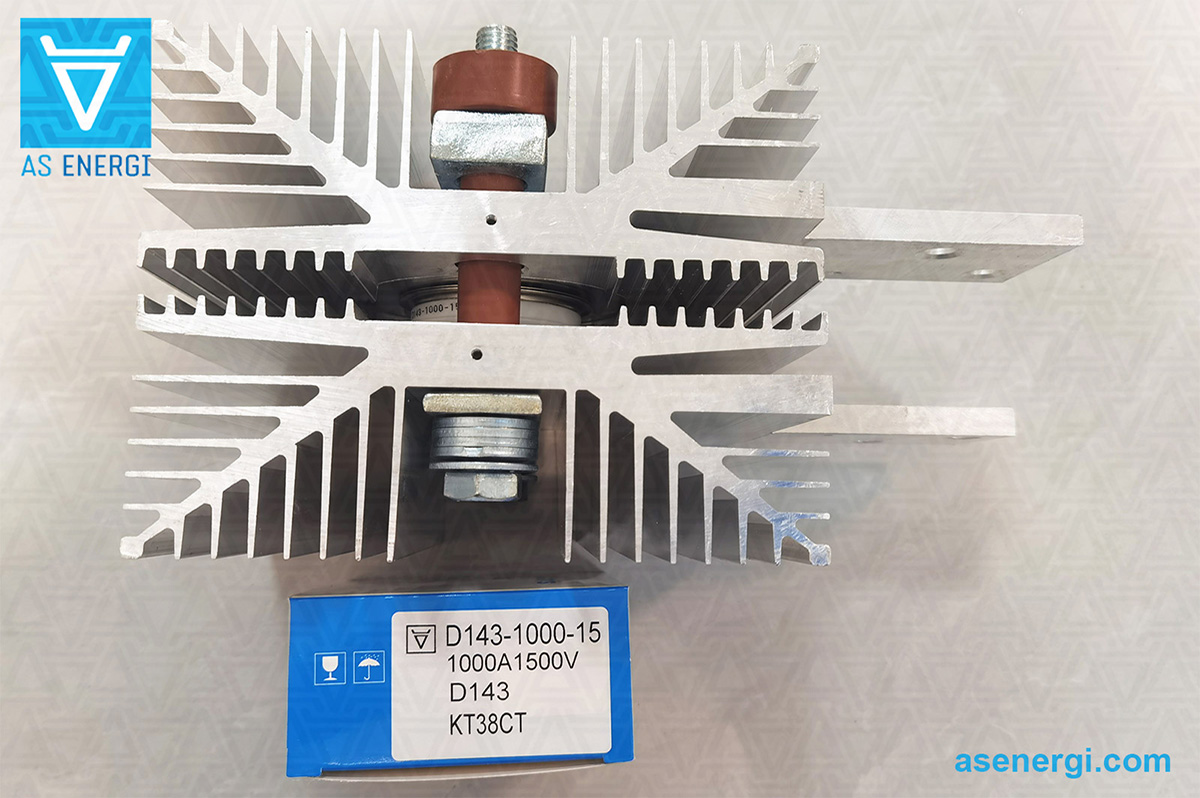

Disipadores de calor para tiristores de disco de potencia:
Los disipadores de calor (radiadores) se utilizan para el enfriamiento unidireccional y bidireccional de los dispositivos semiconductores de potencia en diseño de disco.
Los disipadores de calor de los enfriadores están hechos de perfiles de radiador de aluminio y no requieren recubrimiento protector adicional cuando se utilizan en diversas condiciones climáticas.
También están disponibles a pedido disipadores de calor de aire y agua para el enfriamiento de tiristores.
Vea más información sobre los disipadores de calor: "Disipadores de calor enfriados por aire serie O para dispositivos de disco", "Disipador de calor de aire serie SF", "Disipador de calor de agua serie SS".

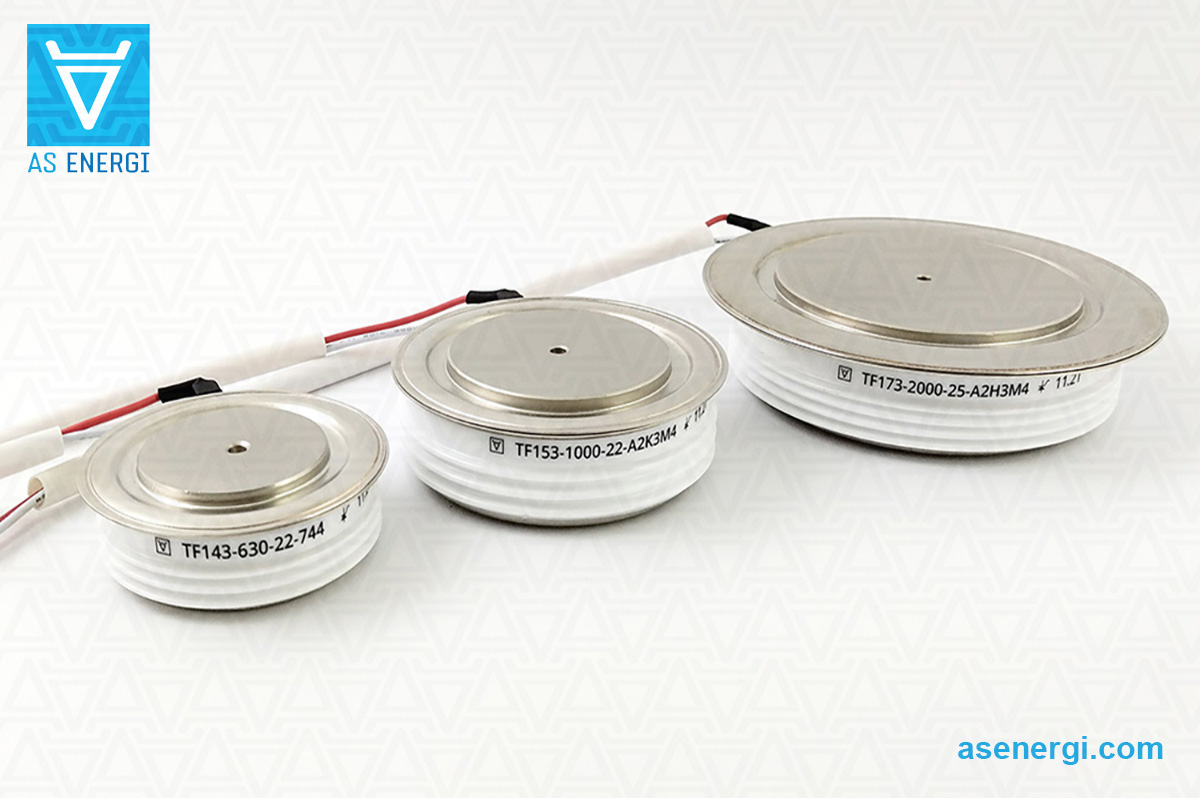

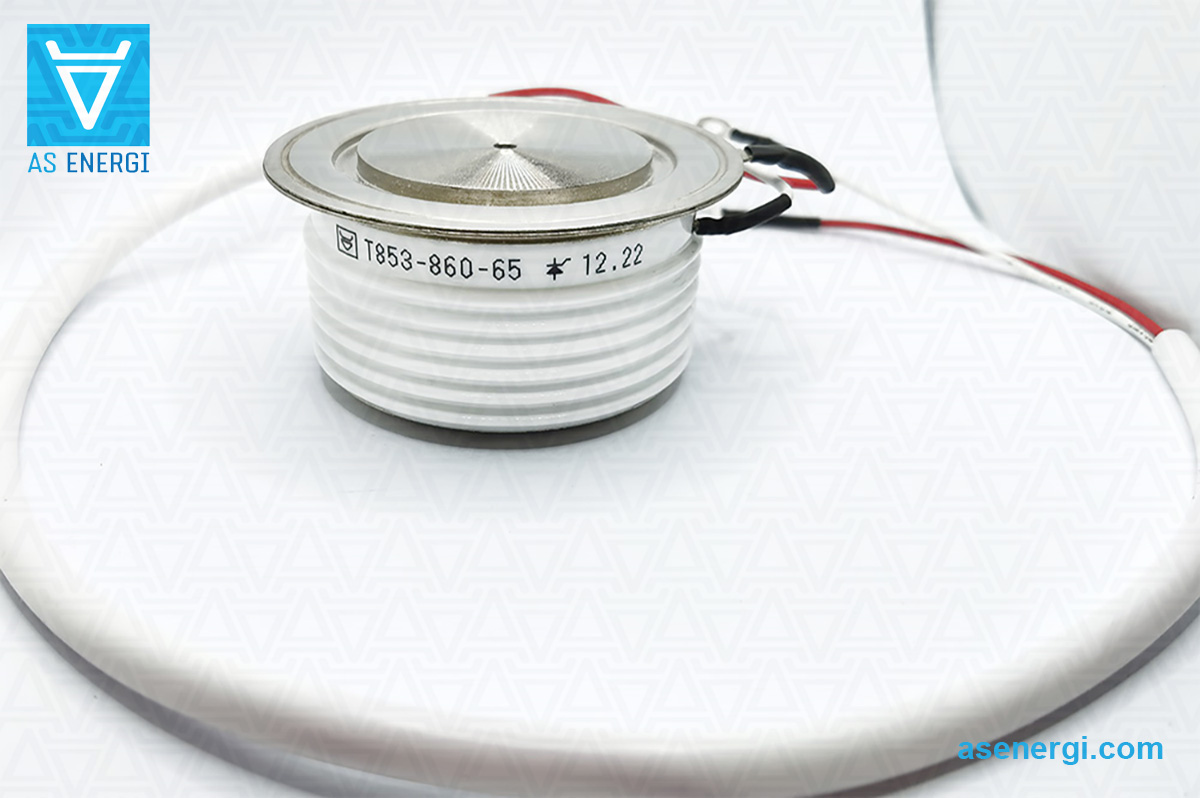

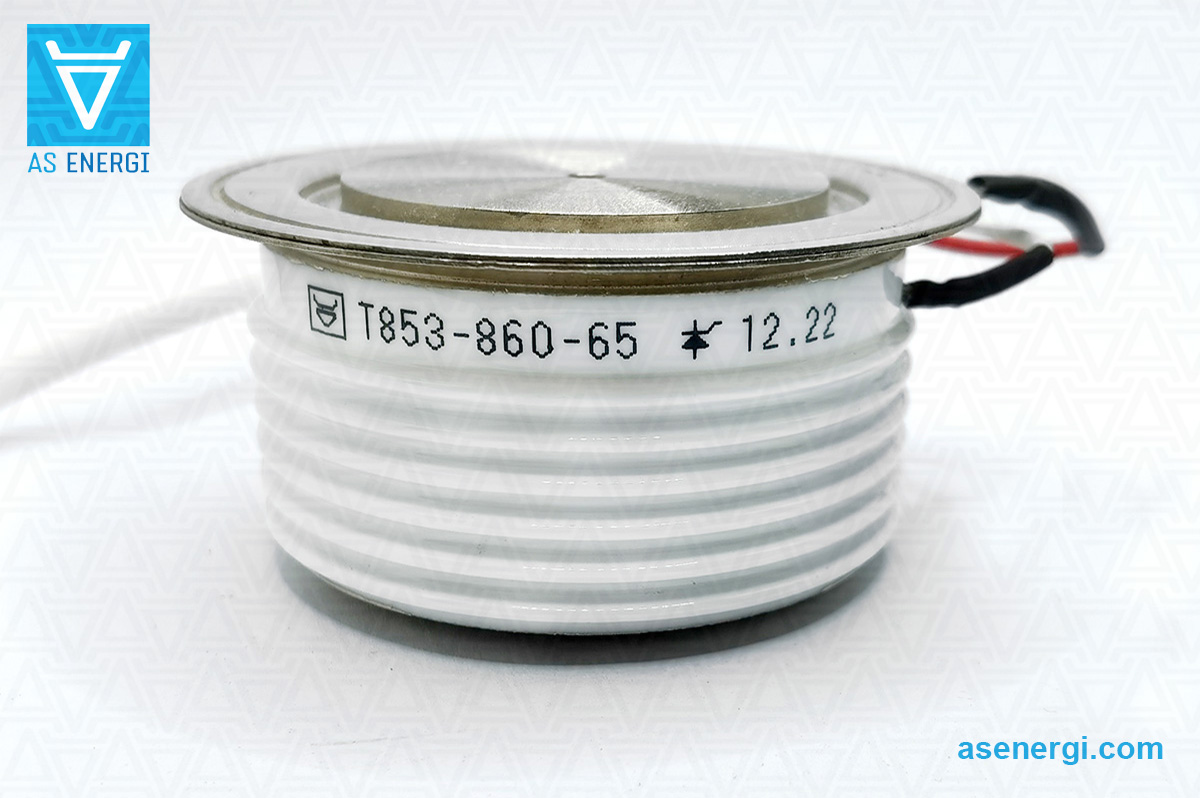

Foto de tiristores de Frecuencia media:
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
