Pavlo GorkunDiodos rectificadores SKN 141F15 Semikron Sustitución
| Semikron Número de pieza | SKN 141F15 |
| Corriente de avance media, IF(AV) | 140 А |
| Tensión, VRRM | 1500 V |
| Paquete | E31 |
| Ficha de datos |  |
| Sustitución AS ENERGITM | ADSN141F15 |
| Añadir a la cesta | a petición
|
Diodos rectificadores ADSN141F15 AS ENERGITM en diseño de perno, es un reemplazo, análogo, alternativa y equivalente del dispositivo semiconductor para el diodo SKN 141F15 de Semikron. Encapsulado del diodo – E10, rosca estándar de montaje – M6 (bajo pedido, rosca UNF 1/4"-28UNF-2A), peso – 20 g.
Corriente media directa IF(AV) – 140 amperios, tensión inversa repetitiva VRRM – 1500V. También están disponibles para pedido "Disipadores de calor serie O refrigerados por aire para dispositivos tipo perno" para la refrigeración del diodo.
Para la refrigeración de los diodos se utilizan disipadores de calor por aire y agua. Para garantizar un contacto térmico y eléctrico fiable con el disipador de calor, debe respetarse el par de apriete Md durante el montaje. Para mejorar la disipación térmica del diodo durante el montaje, se recomienda el uso de pasta térmica (esto es una recomendación y no un requisito obligatorio para la instalación).
Características de los Diodos rectificadores de recuperación rápida: bajo tiempo de recuperación inversa; alta velocidad de conmutación; de Recuperación Rápida: bajo tiempo de recuperación inversa, alta velocidad de conmutación, optimizados para frecuencia de línea, bajas pérdidas en estado de conducción, alta tensión inversa y gran capacidad de manejo de corriente, encapsulado estándar de perno, diseñados para aplicaciones industriales de alta potencia y transmisión de energía. Sus principales aplicaciones incluyen rectificadores para grandes variadores de CA, fundición de aluminio y otros procesos de refinación de metales, así como suministro de energía ferroviaria.
Los Diodos rectificadores de recuperación rápida: bajo tiempo de recuperación inversa; alta velocidad de conmutación; AS ENERGITM presentan las siguientes características: encapsulado estándar de la industria, bajas pérdidas estáticas y dinámicas, altos valores de VRRM/VRSM, amplia experiencia en el uso de estos dispositivos en diversas industrias, rango de tensiones de 100 a 9000 V y de corrientes de 10 a 15000 A, alta resistencia a ciclos térmicos y eléctricos.
Las especificaciones técnicas y los parámetros del SKN 141F15 y su reemplazo ADSN141F15, así como la hoja de datos en PDF, el esquema y las dimensiones, se encuentran a continuación.
Nuestra empresa ofrece una garantía de calidad para los diodos de 2 años a partir de la fecha de compra. En el suministro de diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los diodos rectificadores de recuperación rápida: bajo tiempo de recuperación inversa; alta velocidad de conmutación; depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los diodos rectificadores de recuperación rápida: bajo tiempo de recuperación inversa; alta velocidad de conmutación; Semikron y recambios:
| Especificaciones de los diodos | SKN 141F15 | |
| Corriente media de avance máxima admisible | IF(AV)M | 140 A |
| Tensión máxima repetitiva de bloqueo inverso | VRRM | 1500 V |
| Pico de sobretensión de corriente de avance | IFSM | 2500 A |
| Factor de seguridad | I2t | 22000 A2·s |
| Tensión de umbral | VT0 | 1.100 V |
| Resistencia a la inclinación hacia delante | rT | 2.0 mΩ |
| Temperatura de la unión p-n | Tvj max | 150 ºC |
| Resistencia térmica, unión a la carcasa | Rth(j-c) | 0.200 K/W |
| Par de montaje | Ms | 10 Nm |
| Peso | W | 75.0 g |
| Paquete (carcasa) | tipo | E31 |
| Dimensiones | mm | 47SW24M12 |
| Sustitución AS ENERGITM | tipo | ADSN141F15 |
| Ficha de datos | |
|
Guía de numeración de piezas para Diodos rectificadores:
| A | DS | N | 141 | 15 |
| A | – |  AS ENERGITM |
| DS | – | Grupo de productos: DS: Perno de diodo rectificador. |
| N | – | polaridad del diodo: N: polaridad normal - ánodo a espárrago R: polaridad inversa - cátodo a espárrago |
| 141 | – | Corriente de avance media IF(AV), Amp. |
| 15 | – | Clase de tensión VRRM / 100. |

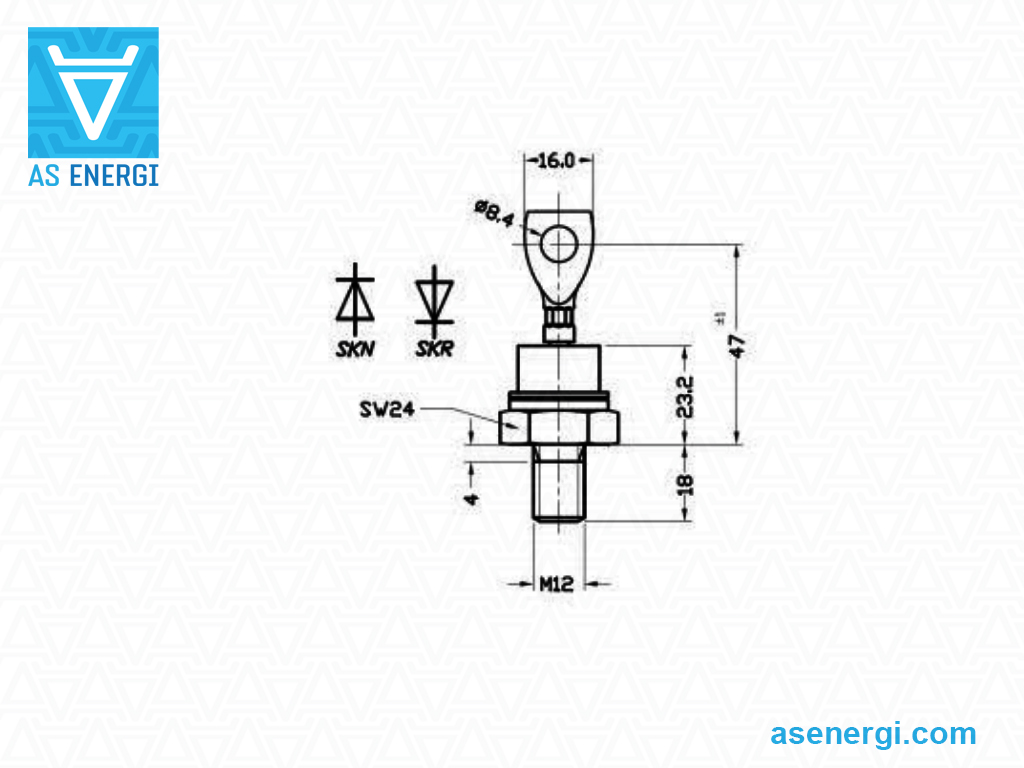

Dimensiones de los diodos rectificadores SKN 141F15 y de recambio ADSN141F15:
Paquete E31
