Pavlo GorkunSKB 72/08 - Puente de diodos monofásico 70A 800V Ficha técnica y recambio Semikron
| Número de pieza Semikron | SKB 72/08 |
| Salida de corriente continua, ID (TC) | 70A (101ºC) |
| Tensión, VRRM | 800 V |
| Dimensiones L×B×H | 72x42x30 mm |
| Ficha de datos |
|
| Sustitución AS ENERGITM | AMB 72-08 |
| Añadir a la cesta | a petición
|
Puente Rectificador de Diodos Monofásico AMB 72-08AS ENERGITM es un dispositivo semiconductor de reemplazo, análogo, alternativo y equivalente al puente de diodos monofásico SKB 72/08 07912990 Semikron. Corriente directa de salida ID – 70 amperios, tensión de pico repetitiva en inversa VRRM – 800V.
Una corriente alterna se suministra a la entrada "~" del circuito. En cada uno de los semiciclos, la corriente de entrada pasa solo a través de dos diodos. Como resultado, en la salida "+" y "-", se obtiene una corriente pulsante con el doble de la frecuencia de la corriente de entrada.
Características Diodos de puente monofásicos: bajas pérdidas en estado encendido, alto voltaje inverso y alta capacidad de manejo de corriente; estuche de plástico robusto con tornillos; corrientes de sobretensión elevadas; placa base grande aislada; fácil montaje del chasis. Sus principales aplicaciones son: rectificadores monofásicos para fuentes de alimentación; rectificadores de entrada para variadores de frecuencia; rectificadores para alimentar motores de cc; rectificadores de carga de baterías.
Los puentes de diodos monofásicos AS ENERGITM presentan las siguientes características: carcasa con estándar industrial; bajas pérdidas estáticas y dinámicas, altos valores de VRRM/VRSM, amplia experiencia en la aplicación de estos dispositivos en diversas industrias.
A continuación se presentan las especificaciones técnicas y parámetros del SKB 72/08 y su reemplazo AMB 72-08, hoja de datos en formato PDF, esquema de conexión y dimensiones.
Nuestra empresa ofrece una garantía de calidad para los puentes de diodos de 2 años a partir de la fecha de compra. Al suministrar los puentes de diodos, proporcionamos un pasaporte técnico y un certificado de conformidad si es necesario.
El precio final de los puentes de diodos monofásicos depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del rectificador de puentes de diodos monofásico Semikron y sustitución:
| Especificaciones del puente de diodos | SKB 72/08 | |
| Corriente de salida directa (temperatura de la carcasa) | ID (TC) | 70 A (101ºC) |
| Tensión de bloqueo inversa de pico repetitivo máx. | VRRM | 800 V |
| Corriente de pico de sobretensión | IFSM | 640 A |
| Tiempo de recuperación inverso | trr | - |
| Factor de seguridad | I2t | 2000 kA2·s |
| Tensión de umbral | VF(T0) | 0.85 V |
| Tensión de estado activado en función de la corriente de estado activado corriente | VF | 1.6 V |
| Corriente en estado | IF | 150 A |
| Resistencia a la inclinación hacia delante | rT | 5 mΩ |
| Temperatura de la unión p-n | Tvj max | 150 ºC |
| Resistencia térmica, unión a la carcasa | Rth(j-c) | 1.1 K/W |
| Par de montaje al disipador | Ms ± 15% | 5 Nm |
| Par de montaje a los terminales | Mt ± 15% | 5 Nm |
| Peso | W | 165 g |
| Paquete (carcasa) | type | Package 3 |
| Dimensiones | L×B×H | 72x42x30 mm |
| Sustitución AS ENERGITM | tipo | AMB 72-08 |
| Ficha de datos | |
|
Guía de numeración de piezas para rectificador monofásico de puente de diodos:
| A | MB | 72 | - | 08 |
| A | – |  AS ENERGITM |
| MB | – | Grupo de productos: Rectificador monofásico de puente de diodos. |
| 72 | – | Corriente de salida continua. |
| 08 | – | Clase de tensión VRRM x 800. |

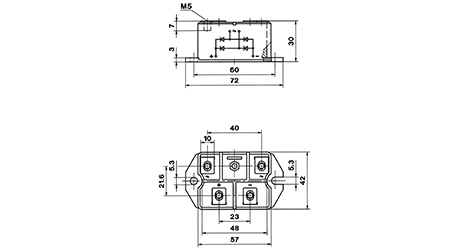

Dimensiones del puente de diodos SKB 72/08 y del recambio AMB 72-08:
Package 3
