Pavlo GorkunMódulo tiristor simple TZ740N22KOF (740A 2200V) Infineon Sustitución
| Número de pieza Infineon | TZ740N22KOF |
| Corriente media en estado activado, IT(AV)M | 740А |
| Tensión, VRRM | 2200V |
| Paquete | TP70A |
| Dimensiones L×B×H | 104x70x90 mm |
| Ficha de datos |  |
| Sustitución AS ENERGITM | AMTZ740N22KOF |
| Añadir a la cesta | a petición
|
Módulo de Tiristor Único AMTZ740N22KOF AS ENERGITM es un reemplazo, análogo, alternativo y equivalente para el módulo de tiristor TZ740N22KOF Infineon Technologies. Corriente media en conducción ITAV – 740 amperios, voltaje de ruptura inverso repetitivo VRRM – 2200V.
Los módulos de tiristor se caracterizan por su alta capacidad de ciclo eléctrico y térmico, lo que significa alta fiabilidad y larga vida útil en modos de operación intensivos. Los módulos de tiristor están alojados en una carcasa estándar industrial, lo que facilita la integración del dispositivo en equipos existentes.
Los módulos de tiristor único se utilizan en varios equipos de potencia: unidades de potencia y control, reguladores de potencia, reguladores de corriente alterna, control de motores de corriente continua, arrancadores suaves de motores de corriente alterna, convertidores, controladores de hornos de fundición o procesos químicos, equipos de soldadura y como rectificadores para convertidores de corriente alterna.
Nuestros módulos se ofrecen en varias topologías de dispositivos duales y simples para casi todas las aplicaciones de control de fase o rectificadores.
Las especificaciones técnicas y parámetros de TZ740N22KOF y su reemplazo AMTZ740N22KOF, hoja de datos PDF, dibujo esquemático y dimensiones se detallan a continuación.
Nuestra empresa ofrece una garantía de calidad para los módulos de tiristor de 2 años a partir de la fecha de compra. Al suministrar módulos de tiristor, si es necesario, proporcionamos el pasaporte técnico y el certificado de conformidad.
El precio final de los módulos tiristores depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del módulo tiristor simple TZ740N22KOF Infineon y recambio:
| Especificaciones del módulo tiristor simple | TZ740N22KOF | |
| Corriente media máxima admisible en estado encendido (temperatura de la carcasa) | ITAV | 740 A |
| Tensión inversa pulsada repetitiva; Tensión de estado cerrado pulsada repetitiva | VRRM/VDRM | 2200 V |
| Sobrecorriente de estado activado | ITSM | 26500 A |
| Factor de seguridad | I2t | 3500 kA2·s |
| Tensión de umbral | VT(TO) | 0.82 V |
| Resistencia en pendiente | rT | 0.17 mΩ |
| Temperatura de unión | Tvj max | 125 ºC |
| Resistencia térmica, unión a la carcasa | Rth(j-c) | 0.042 K/W |
| Diseño (interruptores) | - | componente único |
| Peso | W | 1950 g |
| Paquete Dimensiones, mm |
L×B×H | TP70A 104x70x90 mm |
| Sustitución AS ENERGITM | tipo | AMTZ740N22KOF |
| Ficha de datos | |
|
Guía de numeración de piezas para el módulo tiristor simple TZ740N22KOF Infineon y sustitución:
| A | M | TZ | 740 | N | 22 | K | O | F |
| A | – |  AS ENERGITM |
| M | – | Grupo de productos: Módulo. |
| TZ | – | Topología del circuito: Tiristor simple. |
| 740 | – | Corriente media en estado encendido IT(AV), Amp. |
| N | – | Dispositivo de control de fase. |
| 22 | – | Clase de tensión VRRM / 100. |
| K | – | Construcción mecánica: K – tecnología de contacto por presión S – tecnología de soldadura |
| O | – | Tiempo de apagado tq: no garantizado. |
| F | – | Aumento crítico de la clase dv/dt fuera de estado: F = 1000 V/μs |

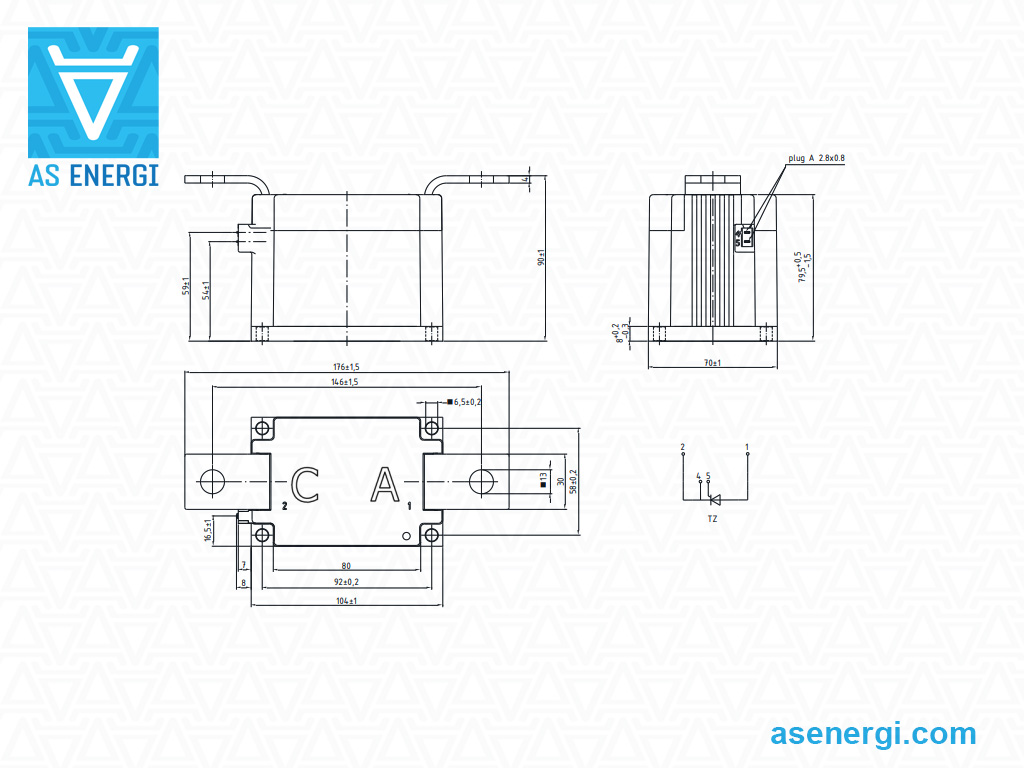

Dimensiones del módulo tiristor simple TZ740N22KOF y del recambio AMTZ740N22KOF:
Módulo tiristor simple
Diagrama de circuito del módulo tiristor simple TZ740N22KOF y del recambio AMTZ740N22KOF:
|
|
Semiconductores de alta potencia de AS ENERGI
La empresa fabrica una amplia gama de semiconductores de potencia (tiristores, diodos, módulos).
Puede comprar módulos de tiristor con nosotros en cualquier volumen, y al realizar pedidos de grandes lotes, el precio será más bajo.
Hemos ganado la confianza de los clientes y suministramos productos a todo el mundo.
Para preguntas sobre la adquisición de Módulos de Potencia, Diodos, Tiristores, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para una gran cantidad, proporcionaremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
