Pavlo GorkunTiristores Avalancha TL271-320-9 (TA271-320-9) – Tiristor de espárrago, 320A 900V
Tiristor de Avalancha con Espárrago TL271-320-9AS ENERGITM es un tiristor de propósito general con espárrago, también conocido como TA271-320-9. Corriente directa promedio ITAV – 320 amperios, tensión máxima repetitiva de bloqueo directo e inverso VDRM/VRRM – 900V. Los tiristores con espárrago están diseñados para convertir y controlar corrientes de CC y CA. "Disipadores de calor de aire serie O para dispositivos con espárrago" para la refrigeración de tiristores también están disponibles para su pedido.
Se utilizan disipadores de calor de aire para enfriar los tiristores de avalancha. Para garantizar un contacto térmico y eléctrico confiable con el disipador de calor, se debe observar un par de apriete Md durante el montaje. Para mejorar la disipación de calor del tiristor durante el montaje, se utiliza pasta térmica conductora de calor (esto es una recomendación y no un requisito obligatorio para la instalación).
La polaridad del tiristor está determinada por el ícono en la carcasa. La base del tiristor es el Ánodo, el cable flexible de potencia es el Cátodo, el cable flexible que sale de la base del cable de potencia es el cátodo auxiliar, y el cable flexible que sale de la carcasa es el electrodo de control (Puerta). Las especificaciones técnicas, la guía de numeración de piezas, la polaridad, las dimensiones y los disipadores recomendados para los tiristores se enumeran a continuación.
Se utilizan disipadores de calor de aire y agua para enfriar los tiristores. Para garantizar un contacto térmico y eléctrico confiable con el disipador de calor, se debe observar un par de apriete Md durante el montaje. Para mejorar la disipación de calor del tiristor durante el montaje, se utiliza pasta térmica conductora de calor.
Los tiristores de avalancha AS ENERGITM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, amplios valores de VDRM/VRRM, amplia experiencia en el uso de los dispositivos en diversas industrias, un rango de tensiones de 100 a 9000 V y corrientes de 10 a 15000 A, alta resistencia a ciclos térmicos y eléctricos, y refrigeración natural o forzada por aire.
Las especificaciones técnicas y los parámetros del tiristor de avalancha TL271-320-9 (TA271-320-9), el PDF de la hoja de datos, el dibujo del contorno y las dimensiones se enumeran a continuación.
Nuestra empresa ofrece una garantía de calidad para los tiristores de avalancha de 2 años a partir de la fecha de compra. Al suministrar tiristores, si es necesario, proporcionamos un pasaporte técnico y un certificado de conformidad.
El precio final de los tiristores de espárrago depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del tiristor de avalancha de espárrago (cable flexible) TL271-320-9 (TA271-320-9) (320A 900V):
| Especificaciones del tiristor de avalancha de espárrago | TL271-320-9 (TA271-320-9) |
|
| Corriente de avance media (temperatura de la carcasa) | ITAV (TC) | 320 A (100ºC) |
| Tensión de estado cerrado pulsada repetitiva; tensión inversa pulsada repetitiva | VDRM/VRRM | 900 V |
| Sobrecorriente de estado activado | ITSM | 9.0 kA |
| Tensión umbral en estado activado | VT(TO) | 1.012 V |
| Pico de tensión en estado encendido | VTM | 1.65 V |
| Corriente de pico en estado encendido | ITM | 1005 A |
| Resistencia en pendiente en estado | rT | 0.717 mΩ |
| Pico repetitivo fuera de estado | IDRM | 35 mA |
| Tasa crítica de aumento de la tensión fuera de estado | (dVD/dt)cr | 320-1000 V/µs |
| Velocidad crítica de aumento de la corriente de estado activado | (diT/dt)cr | 800 A/µs |
| Corriente continua de activación de puerta | IGT | 250 mA |
| Tensión directa de activación de la puerta | VGT | 2.5 V |
| Temperatura de la unión p-n | Tvj max | 140 ºC |
| Disipación de energía inversa al choque | PRSM (tp) | 16 kW (100ms) |
| Resistencia térmica, unión a la carcasa | Rth(j-c) | 0.085 ºC/W |
| Peso | W | 440 g |
| Disipadores recomendados | Disipadores térmicos | O181, O281, OM105 |
| Paquete (carcasa) | tipo | ST7 |
| Rosca de espárrago | - | M24 |
| Ficha de datos |  |
|
Guía de numeración de piezas del tiristor de avalancha de espárrago:
| TL | 271 | - | 320 | - | 9 |
| TL | – | Tiristor de avalancha (marcado alternativo «TA»)  AS ENERGITM |
| 271 | – | Tipo tiristor (tipo espárrago, cable flexible). |
| 320 | – | Corriente media en estado abierto IT(AV), Amp. |
| 9 | – | Clase de tensión VRRM / 100 (Tensión nominal – 900 V). |
Polaridad (ánodo, cátodo, puerta) y dimensiones del tiristor de avalancha TL271-320-9:
|
|
||||||
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, de avalancha, de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y tensiones de hasta 9000V, así como disipadores de calor de aire y agua para ellos.
Puedes adquirir dispositivos semiconductores en cualquier volumen, y al realizar pedidos de grandes lotes, el precio será más bajo. Hemos ganado la confianza de los clientes y suministramos productos en todo el mundo.
Para consultas sobre la adquisición de tiristores de potencia, diodos y módulos, envía una solicitud por correo electrónico a:
Te proporcionaremos una oferta comercial para la entrega.
¡Para pedidos en grandes cantidades, ofreceremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Disipadores de calor para tiristores de potencia tipo stud:
Los disipadores de calor (radiadores) se utilizan para enfriar dispositivos semiconductores de potencia en diseño tipo stud.
Los disipadores de calor están fabricados con perfiles de aluminio y no requieren recubrimiento protector adicional para su uso en diversas condiciones climáticas.
Para más información sobre los disipadores de calor, consulta: "Disipadores de calor con aire forzado para dispositivos tipo stud".
Recomendaciones de instalación para tiristores de montaje en espárrago de potencia:
La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de unión del tiristor y el disipador de calor a lo largo de todo el rango de temperaturas se asegura mediante el torque adecuado.
Antes del montaje, debe realizarse una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiar (2), empapándolas con alcohol (tolueno, gasolina, acetona).
Para mejorar los parámetros de transferencia de calor, se recomienda lubricar (3) con una capa delgada de pasta térmica conductora de silicona antes del montaje, lo cual no es una condición obligatoria para la instalación.
Después de la instalación, los elementos de fijación (tuercas y arandelas) deben ser asegurados adicionalmente contra la corrosión.
Consejos y recomendaciones para los tiristores de potencia:
Los tiristores de potencia no deben operarse durante períodos prolongados en su carga límite para todos los parámetros. En este caso, el factor de seguridad se determina por el grado de fiabilidad requerido del dispositivo.
Reemplace un tiristor de potencia defectuoso por un tiristor que coincida con los parámetros del que se reemplaza.
Se debe proporcionar refrigeración adicional cuando se opera en un ambiente con temperatura ambiente elevada.
Se recomienda realizar limpieza periódica de los tiristores de potencia y los disipadores de calor para eliminar el polvo y los contaminantes y garantizar una disipación de calor adecuada.
Se deben usar divisores inductivos de corriente (a menudo cables toroidales trenzados) para igualar las corrientes entre los tiristores de potencia conectados en paralelo. Los métodos de conexión más populares son circuito cerrado, circuito de bobina común o tiristor de potencia. La eficiencia de los divisores de corriente en este caso está determinada por la sección transversal del cable magnético.
La prevención del desbalance de voltaje cuando los tiristores de potencia están conectados en serie se logra utilizando resistores en derivación conectados en paralelo con cada tiristor. La igualación de voltaje en condiciones transitorias se proporciona conectando capacitores en paralelo a cada tiristor.
Está estrictamente prohibido tocar los tiristores de potencia bajo alto voltaje durante su operación.

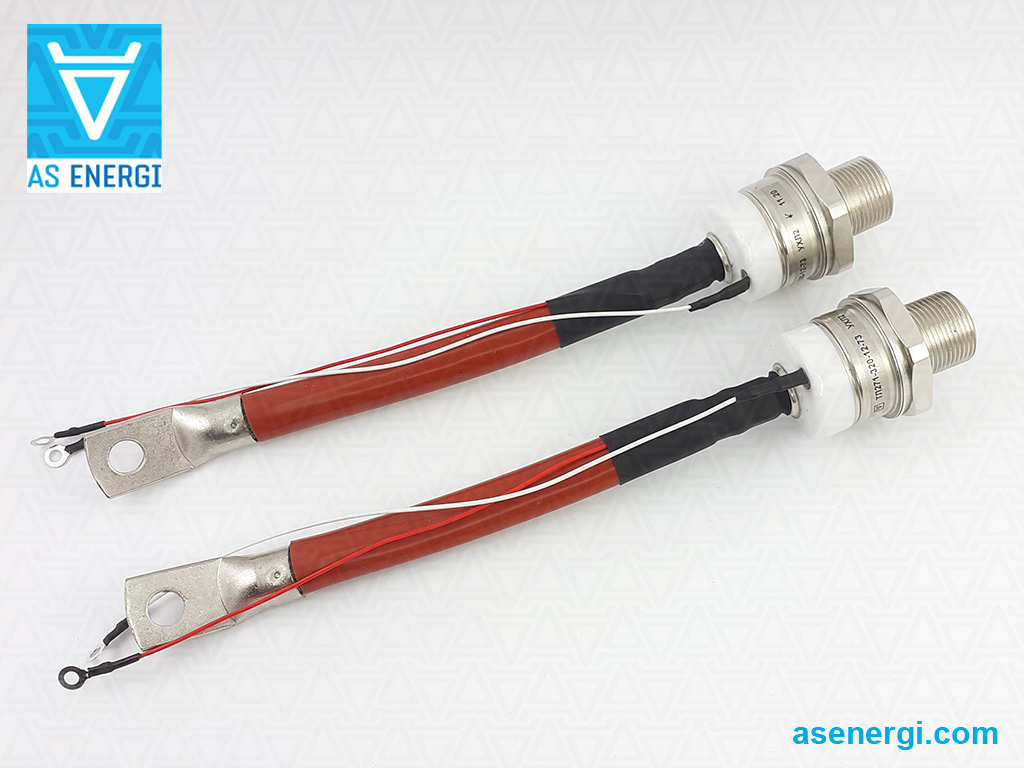

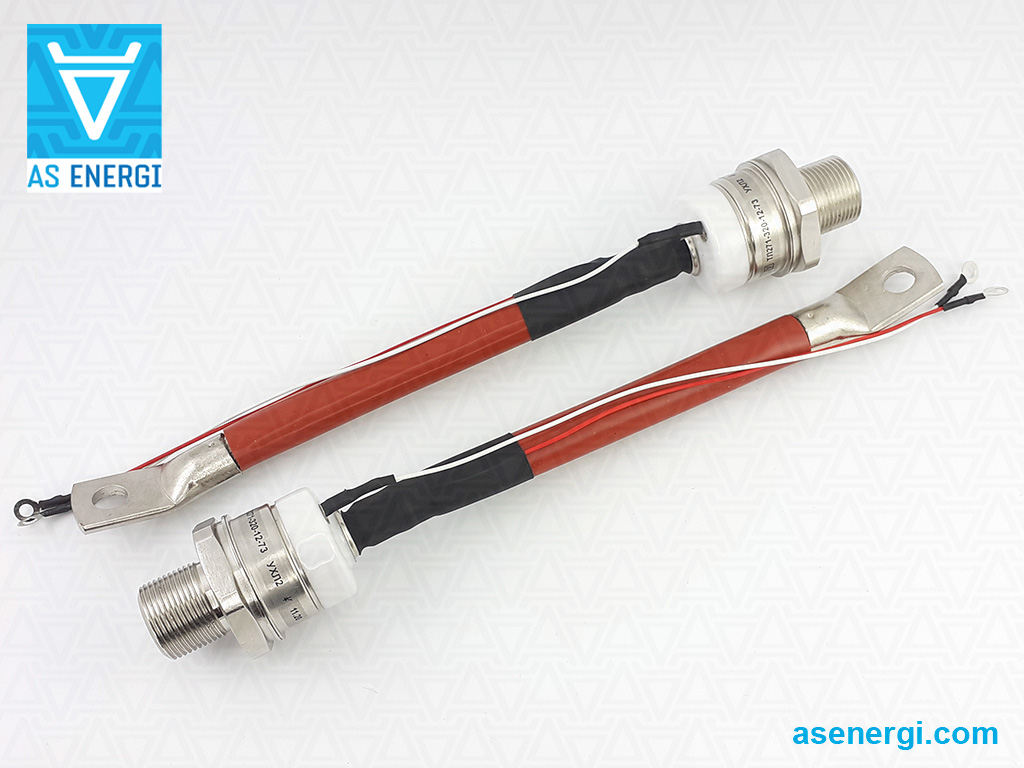

Foto de tiristores de potencia TL171, TL271, TL371:
-
TL171-320
-
TL271-320
-
TL371-320
-
TL171, TL271, TL371
-
TL271-250
-
TL271-250
-
TL271-250
-
TL271-250
