Módulo de diodo tiristor CD420890C (90A 800V) Recambio Powerex
| Número de pieza Powerex | CD420890C |
| Corriente de avance media, IT(AV) (TC) | 90A (85ºC) |
| Tensión, VRRM | 800V |
| Paquete, Dimensiones L×B×H | CD4 92x21x30 mm |
| Ficha de datos |  |
| Sustitución AS ENERGITM | AM-CD420890C |
| Añadir a la cesta | a petición
|
Módulo Diodo-Tiristor AM-CD420890C AS ENERGITM es un reemplazo, análogo, alternativa y equivalente del módulo diodo-tiristor CD420890C Powerex.
Corriente media directa ITAV – 90 amperios, tensión máxima repetitiva en inversa VRRM – 800V. El módulo diodo-tiristor de dos posiciones tiene un circuito duplicador SCR/diodo (control positivo).
Los módulos diodo-tiristor se caracterizan por su alta capacidad de ciclo eléctrico y térmico, lo que significa alta fiabilidad y larga vida útil en modos de operación intensivos. Los módulos están alojados en una carcasa de estándar industrial, lo que facilita la integración del dispositivo en equipos existentes.
Los módulos diodo-tiristor se utilizan en diversos equipos de potencia: unidades de potencia y control, reguladores de potencia, reguladores de CA, control de motores de CC, arrancadores suaves de motores de CA, convertidores, controladores de hornos de fusión o procesos químicos, equipos de soldadura, y como rectificadores para convertidores de CA.
Nuestros módulos se ofrecen en varias topologías de dispositivos dobles y simples para casi todas las aplicaciones de control de fase o rectificación.
Nuestra empresa proporciona una garantía de calidad para módulos diodo / tiristor de 2 años desde la fecha de compra. Al suministrar módulos diodo / tiristor, proporcionamos, si es necesario, pasaporte técnico y certificado de conformidad.
El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del módulo de diodo tiristor CD420890C Powerex y recambio:
| Especificaciones del módulo tiristor | CD420890C | |
| Corriente media de avance máxima admisible (temperatura de la carcasa) | ITAV (Tcase) | 90 A (85ºC) |
| Tensión inversa pulsada repetitiva | VRRM | 800 V |
| Corriente de pico de sobretensión | ITSM | 2.00 kA |
| Safety factor | I2t | 20 kA2·s |
| Threshold voltage | VT0 | 0.8 V |
| Resistencia a la inclinación hacia delante | rT | 3.01 mΩ |
| Temperatura | Tj | -40 to 125 ºC |
| Resistencia térmica, unión a la carcasa | Rth(jc) por módulo | - |
| Resistencia térmica, unión a la carcasa | Rth(jc) per junction | 0.28 °C/W |
| Resistencia térmica, Sink Lubricated | Rth(c-s) por módulo | 0.15 °C/W |
| Pico de tensión en estado encendido | VTM | 1.90 V |
| Corriente de pico en estado activado | ITM | 270 A |
| Peso | W | 160 g |
| Paquete | tipo | CD4 |
| Dimensiones | L×B×H | 92x21x30 mm |
| Sustitución AS ENERGITM | tipo | AM-CD420890C |
| Ficha de datos | |
|
Guía de numeración de piezas para módulos tiristor-diodo:
| A | M | – | CD4 | 2 | 08 | 90 | C |
| A | – |  AS ENERGITM |
| M | – | Grupo de productos: Módulo. |
| CD4 | – | Tipo de envase. |
| 2 | – | Tipo de módulos: 2 - Módulos de diodos tiristores; 7 - Módulos tiristores de diodos. |
| 08 | – | Clase de tensión VRRM / 100. |
| 90 | – | IF(AV) código, Amp. |
| C | – | Identificador Sufix: Ninguno, B, C or D |
Dimensiones del módulo tiristor-diodos CD420890C y del recambio AM-CD420890C:
CD4

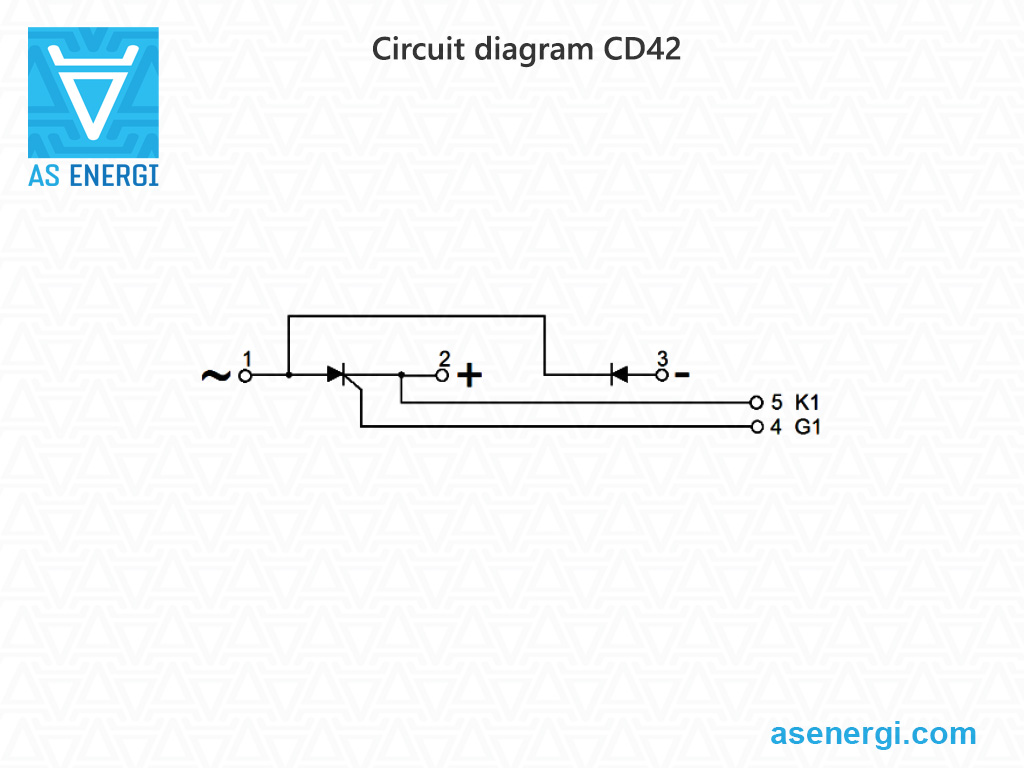

Diagrama de circuito del módulo tiristor CD420890C y recambio AM-CD420890C:
|
