Pavlo GorkunTiristor de puerta distribuida R0990LC08C IXYS Sustitución de Westcode
| Número de pieza IXYS Westcode | R0990LC08C |
| Corriente media en estado activado, IT(AV)M (TC) | 990A (55ºC) |
| Tensión, VDRM | 800 V |
| Turn-off time tq | 15 µs |
| Paquete, Dimensiones ØDxØdxH | Paquete W10 58x34x27 mm |
| Ficha de datos |  |
| Sustitución AS ENERGITM | ATDR0990LC08C |
| Añadir a la cesta | a petición
|
Tiristor de compuerta distribuida ATDR0990LC08C AS ENERGITM es un reemplazo, análogo, alternativa y equivalente del dispositivo semiconductor Tiristor de compuerta distribuida R0990LC08C IXYS UK Westcode, Littelfuse.
Corriente media en conducción ITAV – 990A, tensión de pico repetitivo en directo VDRM – 800V, tiempo de apagado tq – 15 µs.
Características: El diseño de compuerta distribuida y el control de tiempo de vida le dan a estos dispositivos alta capacidad de di/dt y apagado rápido con baja recuperación, manteniendo una baja caída de tensión en conducción.
Los tiristores de compuerta distribuida están disponibles con tensiones de bloqueo de hasta 4,5kV y corrientes medias superiores a 5,3kA, con valores de tq desde 10µs.
Estos tiristores son adecuados para fuentes de alimentación por inducción, inversores/convertidores de alta frecuencia, UPS y aplicaciones de pulsos de potencia.
"Disipadores de aire serie O para dispositivos de disco", "Disipadores de aire serie SF", "Disipadores de agua serie SS" para la refrigeración de tiristores también están disponibles bajo pedido.
Los tiristores AS ENERGITM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VDRM/VRRM, amplia experiencia de uso en diversas industrias, rango de tensiones de 100 a 9000 V y de corrientes de 10 a 15000 A, alta resistencia a ciclos térmicos y eléctricos, refrigeración por aire natural o forzada.
Las especificaciones técnicas y los parámetros del R0990LC08C y el reemplazo ATDR0990LC08C, el datasheet en PDF, el plano con dimensiones y dibujo de contorno están abajo.
Nuestra empresa proporciona garantía de calidad para tiristores por 2 años desde la fecha de compra. Al suministrar tiristores, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los tiristores de puerta distribuida depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del tiristor de puerta distribuida IXYS WESTCODE y sustitutos:
| Especificaciones de los tiristores | R0990LC08C | |
| Corriente media en estado encendido (temperatura de la carcasa) | IT(AV)M (TC) | 990 A (55ºC) |
| Pico repetitivo de tensión fuera de estado | VDRM | 800 V |
| Pico repetitivo de tensión inversa | VRRM | 800 V |
| Sobrecorriente de estado activado | ITSM | 11000 A |
| Factor de seguridad | I2t | 605x103 A2·s |
| Tiempo de apagado | tq | 15 µs |
| Cargo recuperado | Qrr | 90 µC |
| Corriente de pico en estado activado | ITM | 1000 A |
| Velocidad crítica de aumento de la corriente de estado activado | -di/dt | 60 A/µs |
| Tensión de umbral | VT0 | 1.350 V |
| Resistencia en pendiente en estado | rT | 0.350 mΩ |
| Temperatura de la unión p-n | Tvj max | 125 ºC |
| Resistencia térmica, unión a disipador térmico | Rth(j-k) | 0.0320 K/W |
| Fuerza de sujeción | Fm | 10 - 20 kN |
| Peso | W | 0.34 kg |
| Paquete (carcasa) | tipo | W10 |
| Dimensiones | ØDxØdxH | 58x34x27 mm |
| Sustitución AS ENERGITM | tipo | ATDR0990LC08C |
| Ficha de datos | |
|
Guía de numeración de piezas para tiristores de puerta distribuida:
| A | TDR | 0990 | LC | 08 | C |
| A | – |  AS ENERGITM |
| TDR | – | Grupo de productos: Tiristor de puerta distribuida (tipo disco). |
| 0990 | – | Corriente media en estado encendido IT(AV), Amp. |
| LC | – | Tipo de carcasa (paquete). |
| 08 | – | Código de tensión de estado desactivado VDRM / 100. |
| C | – | Código de tiempo de desconexión tq: A = 10 μs, B = 12 μs, C = 15 μs, D = 20 μs, E = 25 μs, F = 30 μs, G = 35 μs, H = 40 μs, J = 50 μs, K = 60 μs, L = 65 μs, M = 70 μs, N = 100 μs, P = 120 μs, R = 140 μs, S = 160 μs, T = 200 μs, V = 250 μs, W = 300 μs. |

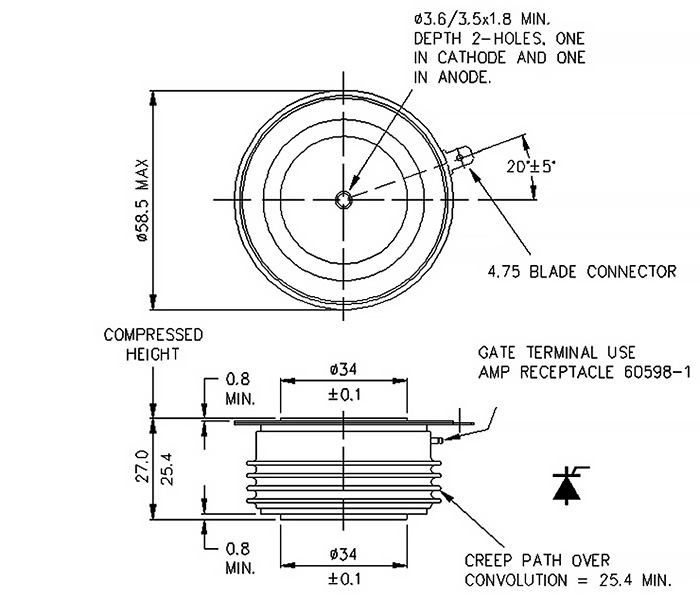

Dimensiones del tiristor de puerta distribuida R0990LC08C y del recambio ATDR0990LC08C:
Paquete W10
Polaridad (ánodo, cátodo, puerta) de los tiristores de disco de potencia:
|
|
Semiconductores de potencia alta AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, de avalancha, de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y tensiones de hasta 9000V, así como disipadores de aire y agua para ellos.
Puedes comprar dispositivos semiconductores en cualquier cantidad, y al pedir lotes grandes, el precio será más bajo. Hemos ganado la confianza de los clientes y suministramos productos en todo el mundo.
Para preguntas sobre la adquisición de tiristores de potencia, diodos, módulos, envía una solicitud por correo electrónico a:
Y te enviaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofreceremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
