Pavlo GorkunTiristor de conmutación rápida P0327WC08C IXYS Westcode Recambio
| Número de pieza IXYS Westcode | P0327WC08C |
| Corriente media en estado activado, IT(AV)M (TC) | 327A (55ºC) |
| Tensión, VDRM/VRRM | 800 V |
| Tiempo de desconexión tq | 15 µs |
| Paquete, Dimensiones ØDxØdxH | Paquete W8 42x19x14 mm |
| Ficha de datos |  |
| Sustitución AS ENERGITM | ATDP0327WC08C |
| Añadir a la cesta | a petición
|
Tiristor de conmutación rápida ATDP0327WC08C AS ENERGITM es un dispositivo semiconductor de reemplazo, análogo, alternativo y equivalente al tiristor de conmutación rápida (tiristor de apagado rápido) P0327WC08C IXYS UK Westcode, Littelfuse.
La corriente promedio en estado de encendido ITAV – 327A, voltaje de pico repetitivo en avance/reversa VDRM/VRRM – 800V, tiempo de apagado tq – 15 µs.
Características: Los tiristores de conmutación rápida aseguran bajas pérdidas de conmutación y un alto rendimiento de di/dt. Los tiristores de conmutación rápida son adecuados para inversores existentes, controladores de corriente continua, UPS y aplicaciones de energía pulsante.
Los tiristores de conmutación rápida (tiristores tipo cápsula de apagado rápido) están disponibles de 400V hasta 800V, con corriente de 327A hasta 1007A y tiempo de apagado tq de 10µs hasta 30µs.
"Disipadores de calor refrigerados por aire O serie para dispositivos de disco", "Disipador de calor SF serie", "Disipador de calor SS serie" para enfriamiento de tiristores también están disponibles para su pedido.
Los tiristores AS ENERGITM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VDRM/VRRM, amplia experiencia en el uso de dispositivos en diversas industrias, rango de voltajes de 100 a 9000 V y amperajes de 10 a 15000 A, alta resistencia a los ciclos térmicos y eléctricos, refrigeración por aire natural o forzada.
Las especificaciones técnicas y parámetros del P0327WC08C y el reemplazo ATDP0327WC08C, la hoja de datos en PDF, el dibujo esquemático y las dimensiones se enumeran a continuación.
Nuestra empresa proporciona una garantía de calidad para los tiristores de 2 años desde la fecha de compra. Al suministrar tiristores, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los tiristores de conmutación rápida depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del tiristor de conmutación rápida IXYS WESTCODE y sustitutos:
| Especificaciones de los tiristores | P0327WC08C | |
| Corriente media en estado encendido (temperatura ambiente) | IT(AV)M (TC) | 327 A (55ºC) |
| Pico repetitivo de tensión fuera de estado; pico repetitivo de tensión inversa | VDRM/VRRM | 800 V |
| Sobrecorriente de estado activado | ITSM | 3250 A |
| Factor de seguridad | I2t | 63.9x103 A2·s |
| Tiempo de apagado | tq | 15 µs |
| Cargo recuperado | Qrr | 45 µC |
| Corriente de pico en estado activado | ITM | 300 A |
| Velocidad crítica de aumento de la corriente de estado activado | -di/dt | 20 A/µs |
| Tensión de umbral | VT0 | 1.550 V |
| Resistencia en pendiente en estado | rT | 0.870 mΩ |
| Temperatura de la unión p-n | Tvj max | 125 ºC |
| Resistencia térmica, unión a disipador térmico | RthJK | 0.0950 K/W |
| Fuerza de sujeción | Fm | 4 - 6 kN |
| Peso | W | 0.07 kg |
| Paquete (carcasa) | tipo | W8 |
| Dimensiones | ØDxØdxH | 42x19x14 mm |
| Sustitución AS ENERGITM | tipo | ATDP0327WC08C |
| Ficha de datos | |
|
Guía de numeración de piezas para tiristores de conmutación rápida:
| A | TDP | 0327 | WC | 08 | C |
| A | – |  AS ENERGITM |
| TDP | – | Grupo de productos: Tiristor de conmutación rápida (tipo disco). |
| 0327 | – | Corriente media en estado encendido IT(AV), Amp. |
| WC | – | Tipo de carcasa (paquete). |
| 08 | – | Código de tensión VRRM / 100. |
| C | – | Código de tiempo de apagado tq: A = 10 μs, B = 12 μs, C = 15 μs, D = 20 μs, E = 25 μs, F = 30 μs. |

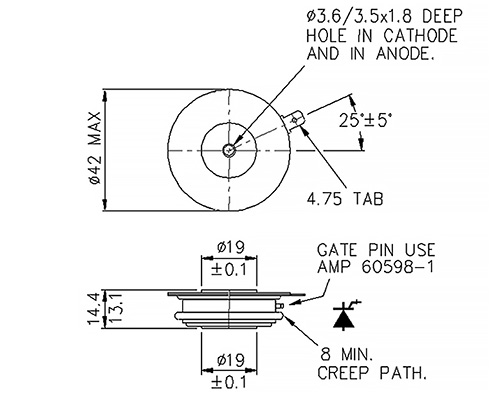

Dimensiones del tiristor de conmutación rápida P0327WC08C y del recambio ATDP0327WC08C:
Paquete W8
Polaridad (ánodo, cátodo, puerta) de los tiristores de disco de potencia:
|
|
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, diodos de rotor y soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, y disipadores de calor por aire y agua para ellos.
Puedes comprar dispositivos semiconductores en cualquier volumen, y al pedir grandes lotes, el precio será más bajo. Hemos ganado la confianza de nuestros clientes y suministramos productos a todo el mundo.
Para preguntas sobre la adquisición de Tiristores de Potencia, Diodos, Módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para el envío.
¡Para un gran número, proporcionaremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Disipadores de calor para tiristores de disco de potencia:
Los disipadores de calor (radiadores) se utilizan para el enfriamiento de un solo lado y de doble cara de dispositivos semiconductores de potencia en diseño de disco.
Los disipadores de los enfriadores están hechos de perfiles de radiador de aluminio y no requieren recubrimiento protector adicional cuando se usan en diversas condiciones climáticas.
También están disponibles para su pedido disipadores de calor de aire y agua para el enfriamiento de tiristores.
Consulte más información sobre los disipadores de calor: "Disipadores de aire de la serie O para dispositivos de disco", "Disipador de aire de la serie SF", "Disipador de agua de la serie SS".
