Pavlo GorkunTiristor de control de fase N3597ML020 IXYS Westcode Recambio
| Número de pieza IXYS Westcode | N3597ML020 |
| Corriente media en estado activado, IT(AV)M (TC) | 3597A (55ºC) |
| Tensión, VDRM/VRRM | 200 V |
| Paquete, Dimensiones ØDxØdxH | Paquete WP5 74x50x26 mm |
| Ficha de datos |  |
| Sustitución AS ENERGITM | ATDN3597ML020 |
| Añadir a la cesta | a petición
|
Tiristor de control de fase ATDN3597ML020 AS ENERGITM es un reemplazo, análogo, alternativa y equivalente del dispositivo semiconductor para el tiristor SCR N3597ML020 IXYS UK Westcode, Littelfuse.
Corriente media en estado de conducción ITAV – 3597 amperios, tensión repetitiva de pico en directo e inversa VDRM/VRRM – 200V. Los tiristores de control de fase están diseñados para convertir y controlar corrientes de CC y CA. También están disponibles para pedido los disipadores de calor para tiristores: "Disipadores de calor serie O refrigerados por aire para dispositivos de disco", "Disipador de calor serie SF", "Disipador de calor serie SS por agua".
Características: carcasa cerámica estándar para la industria tipo press pack; diseñado para aplicaciones de alta potencia en la industria y transmisión de energía; optimizado para una baja caída de tensión en estado de conducción; valores de Qrr y VT ajustados disponibles para conexiones en serie y/o en paralelo. El ánodo y el cátodo del tiristor (polaridad) están determinados por el símbolo en la carcasa.
Los tiristores de control de fase de potencia (PCT) también se denominan Rectificadores Controlados de Silicio (tiristores SCR), Tiristores Tipo Cápsula y están optimizados para proporcionar bajas pérdidas de conducción, estando destinados principalmente a aplicaciones con frecuencias de línea de hasta 500Hz.
Los tiristores AS ENERGITM presentan las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VDRM/VRRM, amplia experiencia en el uso de estos dispositivos en diversas industrias, rango de voltajes de 100 a 9000 V y corrientes de 10 a 15000 A, alta resistencia a los ciclos térmicos y eléctricos, refrigeración natural o forzada por aire.
Las especificaciones técnicas y parámetros del N3597ML020 y su reemplazo ATDN3597ML020, hoja de datos en PDF, dibujo dimensional y dimensiones se presentan a continuación.
Nuestra empresa ofrece una garantía de calidad para los tiristores de 2 años a partir de la fecha de compra. Al suministrar los tiristores, si es necesario, proporcionamos el pasaporte técnico y el certificado de conformidad.
El precio final de los tiristores de disco de control de fase depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del tiristor de control de fase IXYS WESTCODE y recambios:
| Especificaciones de los tiristores | N3597ML020 | |
| Corriente media de avance máxima admisible (temperatura de la carcasa) | IT(AV)M (TC) | 3597 A (55ºC) |
| Tensión de estado cerrado pulsada repetitiva; tensión inversa pulsada repetitiva | VDRM/VRRM | 200 V |
| Sobrecorriente de estado activado | ITSM | 45400 A |
| Factor de seguridad | I2t | 10.3×106 A2·s |
| Tensión de umbral | VT0 | 0.840 V |
| Resistencia en pendiente en estado | rT | 0.053 mΩ |
| Temperatura de la unión p-n | Tvj max | 125 ºC |
| Resistencia térmica, unión a la carcasa | Rth(j-c) | 0.0180 K/W |
| Fuerza de sujeción | Fm | 25 - 31 kN |
| Peso | W | 0.55 kg |
| Paquete (carcasa) | tipo | WP5 |
| Dimensiones | ØDxØdxH | 74x50x26 mm |
| Sustitución AS ENERGITM | tipo | ATDN3597ML020 |
| Ficha de datos | |
|
Guía de numeración de piezas para tiristores de control de fase:
| A | TDN | 3597 | ML | 02 | 0 |
| A | – |  AS ENERGITM |
| TDN | – | Grupo de productos: Tipo disco tiristor, Control de fase. |
| 3597 | – | Corriente media en estado encendido IT(AV), Amp. |
| ML | – | Tipo de carcasa (paquete). |
| 02 | – | Clase de tensión VRRM / 100. |
| 0 | – | Código de tiempo de apagado fijo. |

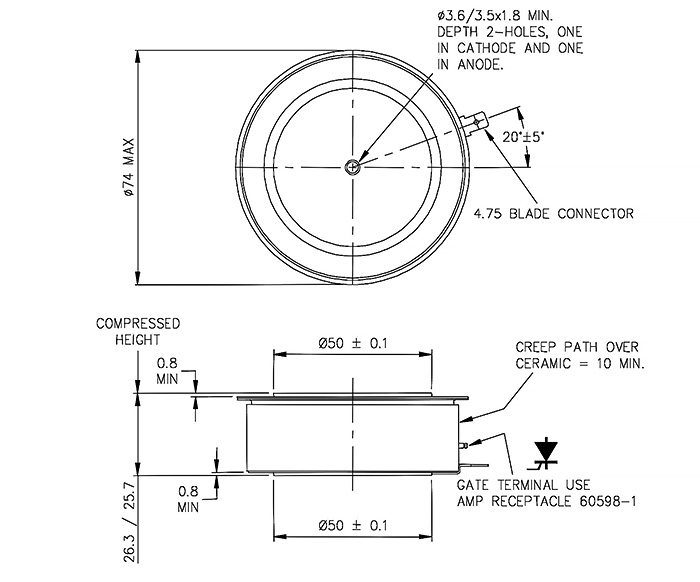

Dimensiones del tiristor de control de fase N3597ML020 y del recambio ATDN3597ML020:
Paquete WP5
Polaridad (ánodo, cátodo, puerta) de los tiristores de disco de potencia:
|
|
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, así como disipadores de calor por aire y agua para ellos.
Puedes comprar dispositivos semiconductores en cualquier volumen, y al solicitar grandes lotes, el precio será más bajo. Hemos ganado la confianza de los clientes y suministramos productos a todo el mundo.
Para consultas sobre la adquisición de Tiristores de Potencia, Diodos y Módulos, envía una solicitud por correo electrónico a:
Y te proporcionaremos una oferta comercial para la entrega.
¡Para grandes volúmenes, ofrecemos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Disipadores de calor para tiristores de disco de potencia:
Los disipadores de calor (radiadores) se utilizan para la refrigeración unilateral y bilateral de dispositivos semiconductores de potencia en diseño de disco.
Los disipadores de calor están fabricados con perfiles de aluminio y no requieren recubrimiento protector adicional cuando se utilizan en diversas condiciones climáticas.
También están disponibles para pedido disipadores de calor por aire y agua para la refrigeración de tiristores.
Para más información sobre los disipadores de calor, consulta: "Disipadores de calor serie O refrigerados por aire para dispositivos de disco", "Disipador de calor serie SF", "Disipador de calor serie SS por agua".
Foto del SCR tiristor de control de fase:
