Pavlo GorkunTiristor de control de fase KP900A-(36...42)
| Corriente de avance media, IT(AV) (TC, ºC) | 960А (70ºC) |
| Tensión, VDRM/VRRM | 3600-4200 V |
| Código de tensión, VRRM / 100 | 36 – 42 |
| KP900A-(36...42) | a petición
|
| Dimensiones ØDxØdxH | 74x47x26 mm |
| Peso | 0.47 kg |
| Ficha de datos |  |
Tiristores de control de fase KP900A-(36...42) AS ENERGITM son tiristores de disco de potencia de uso general, también conocidos como Rectificadores Controlados por Silicio (SCR). Están diseñados para convertir y controlar corrientes de CC y CA de hasta 900A con una frecuencia de hasta 500Hz en circuitos con voltajes de hasta 3600V – 4200V (clase de voltaje de 36 à 42). Dimensiones del tiristor ØDxØdxH – 74x47x26 mm (diámetro exterior X diámetro de la superficie de contacto X altura de la carcasa), peso – 0.47 kg.
Clasificaciones de tiristores: KP900A 3600V, KP900A 3800V, KP900A 4000V, KP900A 4200V.
El ánodo y el cátodo del tiristor (polaridad) se determinan mediante el símbolo en la carcasa.
Para la refrigeración durante el funcionamiento, los tiristores de potencia se montan con disipadores de calor. Dependiendo de la cantidad de calor generado y las condiciones de trabajo de los semiconductores, se puede utilizar refrigeración por flujo de aire natural o forzado.
Durante el montaje, se debe aplicar la fuerza de sujeción Fm específica para cada tipo de encapsulado de tiristor (indicada en la tabla de parámetros).
Los tiristores pueden fabricarse para su uso en climas templados, fríos y tropicales. Los tiristores de tipo disco KP se utilizan en varios convertidores de potencia (por ejemplo, hornos de fusión) donde se requiere un conmutado rápido y un control preciso de las corrientes.
Las especificaciones y parámetros, hojas de datos en PDF, dimensiones, diagramas de carcasa de tiristores y disipadores de calor recomendados se encuentran a continuación.
Nuestra empresa ofrece una garantía de calidad para los tiristores de 2 años desde la fecha de compra. Al suministrar tiristores, si es necesario, proporcionamos una declaración de calidad y un certificado de conformidad.
El precio final de los tiristores de disco para control de fase depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los tiristores de control de fase KP900-(36...42):
| Especificaciones de los tiristores | KP900A-(36...42) | |
| Corriente de avance media máxima admisible (temperatura de la carcasa) | IT(AV)/(TC) | 960 A (70ºC) |
| Tensión de estado cerrado pulsada repetitiva; tensión inversa pulsada repetitiva | VDRM/VRRM | 3600-4200 V |
| Sobrecorriente de estado activado | ITSM | 14.7 kA |
| Factor de seguridad | I2t | 1080 kA2·s |
| Tasa crítica de aumento de la tensión fuera de estado | dv/dt | 1000 V/µs |
| Velocidad crítica de aumento de la corriente de estado activado | di/dt | 100 A/µs |
| Tiempo de apagado | tq | 700 µs |
| Temperatura de la unión p-n | Tvj max | 125 ºC |
| Resistencia térmica, unión a la carcasa | Rth(j-c) | 0.020 ºC/W |
| Fuerza de sujeción | Fm ±10% | 22 kN |
| Peso | W | 0.47 kg |
| Dimensiones | ØDxØdxH | 74x47x26 mm |
| Ficha de datos | |
|
Guía de numeración de piezas para tiristores de control de fase KP900A 4200V:
| KP | 900A | – | 4200V |
| KP | – | Tipo de tiristor: Tiristor de control de fase,  AS ENERGITM |
| 900A | – | Corriente de avance media en estado abierto IT(AV), A. |
| 4200V | – | Tensión nominal, V. |

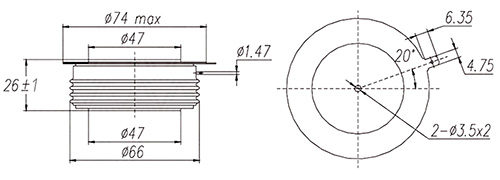

Polaridad (ánodo, cátodo, puerta) y dimensiones del tiristor de disco KP900A-(36...42):
|
|
Tiristores KP900-(36...42) ficha técnica:
Descargar hoja de datos de tiristores KP900-(36...42)
Semiconductores de Alta Potencia de AS ENERGI
Nuestra empresa se dedica a la fabricación y venta de semiconductores de potencia (tiristores de potencia, diodos, módulos).
Puede comprar tiristores con nosotros en cualquier cantidad, y al ordenar grandes lotes, el precio será más bajo.
Hemos ganado la confianza de los clientes y suministramos productos en todo el mundo.
Para consultas sobre la adquisición de tiristores y diodos de alta potencia, envíe una solicitud por correo electrónico a:
Le proporcionaremos una oferta comercial para la entrega.
Para grandes cantidades, ofrecemos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Disipadores térmicos para tiristores de disco de potencia:
Los disipadores de calor (radiadores) se utilizan para la refrigeración unilateral y bilateral de dispositivos semiconductores de potencia en diseño de disco.
Los disipadores de calor están hechos de perfiles de aluminio para radiadores y no requieren un recubrimiento protector adicional cuando se usan en diversas condiciones climáticas.
Para más información sobre los disipadores de calor, consulte: "Disipadores de calor por aire serie O para dispositivos de disco", "Disipador de calor por aire serie SF", "Disipador de calor por agua serie SS".
Foto del SCR tiristor de control de fase:
