Pavlo GorkunEspárrago Tiristor VS-181RKI80 Vishay Recambio
| Número de pieza Vishay | VS-181RKI80 |
| Corriente media en estado activado, IT(AV)M (TC) | 180A (80ºC) |
| Tensión, VDRM/VRRM | 800 V |
| Rosca de espárrago | 3/4"-16UNF-2A |
| Ficha de datos |  |
| Sustitución AS ENERGITM | ASTS181RKI80 |
| Añadir a la cesta | a petición
|
Tiristor de cápsula ASTS181RKI80AS ENERGITM es un reemplazo, análogo, alternativa y dispositivo semiconductor equivalente para los tiristores de cápsula VS-181RKI80 de Vishay Semiconductors.
Corriente media directa en conducción ITAV – 180 amperios, tensión máxima repetitiva de bloqueo directa e inversa VDRM/VRRM – 800V. Los tiristores de cápsula están diseñados para convertir y controlar corrientes de CC y CA. "Disipadores serie O refrigerados por aire para dispositivos de cápsula" también están disponibles para pedido.
Se utilizan disipadores de calor por aire y agua para enfriar los tiristores. Para garantizar un contacto térmico y eléctrico fiable con el disipador, debe observarse el par de apriete Md durante el montaje. Para mejorar la disipación térmica del tiristor durante el montaje, se recomienda el uso de pasta conductora de calor (esto es una recomendación y no un requisito obligatorio para la instalación).
Características: los tiristores se suministran en diseño de cápsula. La base del tiristor es el ánodo, el conductor flexible de potencia es el cátodo, el cable flexible que sale de la base del conductor de potencia es el cátodo auxiliar, y el cable flexible que sale de la carcasa es el electrodo de control (puerta). Estos tiristores destacan por su capacidad de ser utilizados en piezas móviles.
Los tiristores AS ENERGITM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de VDRM/VRRM, amplia experiencia de uso en diversas industrias, rango de voltajes de 100 a 9000 V y corrientes de 100 a 15000 A, alta resistencia a los ciclos térmicos y eléctricos, refrigeración por aire natural o forzado.
Las especificaciones y parámetros, hoja de datos en PDF, dimensiones y dibujos se detallan a continuación.
Nuestra empresa ofrece una garantía de calidad de 2 años desde la fecha de compra para los tiristores. Al suministrar tiristores, proporcionamos, si es necesario, pasaporte técnico y certificado de conformidad.
El precio final de los tiristores de espárrago depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del tiristor de espárrago VS-181RKI80 Vishay y sustitución:
| Especificaciones del tiristor de espárrago | VS-181RKI80 | |
| Corriente media de avance máxima admisible (temperatura de la carcasa) | IT(AV) (TC) | 180 A (80ºC) |
| Tensión de estado cerrado pulsada repetitiva; tensión inversa pulsada repetitiva | VDRM/VRRM | 800 V |
| Corriente RMS en estado activado | ITRMS | 285 A |
| Sobrecorriente de estado activado | ITSM | 3800 A |
| Factor de seguridad | I2t | 72 kA2·s |
| Tensión de umbral | VT0 | 0.89 V |
| Resistencia en pendiente en estado | rT | 0.81 mΩ |
| Pico de tensión en estado encendido | VTM | 1.35 V |
| Corriente de pico en estado activado | ITM | 570 A |
| Tiempo de desconexión, máx. | tq | 100 (90) µs |
| Temperatura de la unión p-n | Tvj max | 125 ºC |
| Resistencia térmica, unión a la carcasa | Rth(j-c) | 0.032 K/W |
| Par de montaje, roscas no lubricadas | Md ± 10 % | 31 N |
| Peso | W | 280 g |
| Paquete (carcasa) | tipo | TO-93 (TO-209AB) |
| Rosca de espárrago | Ød | 3/4"-16UNF-2A |
| Sustitución AS ENERGITM | tipo | ASTS181RKI80 |
| Ficha de datos | |
|
Guía de numeración de piezas para tiristores de espárrago:
| AS | TS | 18 | 1 | RKI | 80 |
| AS | – |  AS ENERGITM |
| TS | – | Grupo de productos: Conectores para tiristores. |
| 18 | – | Código actual x 10 = IT(AV). |
| 1 | – | Conexiones rápidas (red y líneas catódicas auxiliares). |
| RKI | – | Tiristor. |
| 80 | – | Código de tensión x 10 = VRRM. |
Polaridad (ánodo, cátodo, puerta) de los tiristores de montantes de potencia:
|
|
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, así como disipadores de calor por aire y agua para ellos.
Puede adquirir dispositivos semiconductores en cualquier volumen, y al ordenar grandes lotes, el precio será más bajo. Hemos ganado la confianza de los clientes y suministramos productos en todo el mundo.
Para consultas sobre la adquisición de tiristores de potencia, diodos y módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofreceremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.

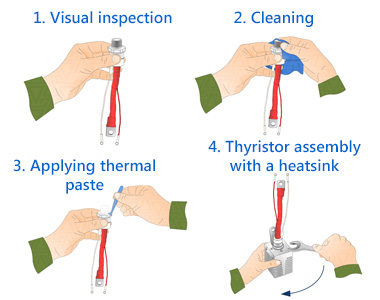

Recomendaciones de instalación para tiristores de montaje en espárrago de potencia:
La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de acoplamiento del tiristor y el disipador, en todo el rango de temperatura, está garantizada por un par de apriete adecuado.
Antes del montaje, se debe realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiar (2) con un paño impregnado en alcohol (tolueno, gasolina, acetona).
Para mejorar los parámetros de transferencia de calor, se recomienda lubricar (3) una capa fina de pasta térmica conductora de silicona antes del montaje, aunque esto no es una condición obligatoria para la instalación.
Después de la instalación, los sujetadores (tuercas y arandelas) deben protegerse adicionalmente contra la corrosión.
Consejos y recomendaciones para tiristores de potencia:
Los tiristores de potencia no deben operar durante largos períodos de tiempo en su carga límite para todos los parámetros. En este caso, el factor de seguridad se determina según el grado requerido de fiabilidad del dispositivo.
Reemplace un tiristor de potencia defectuoso por uno que coincida con los parámetros del que se está reemplazando.
Debe proporcionarse una superenfriamiento cuando se opere en un ambiente con temperatura ambiente elevada.
Se recomienda la limpieza periódica de los tiristores de potencia y los disipadores para eliminar polvo y contaminantes y así asegurar una adecuada disipación de calor.
Se deben usar divisores de corriente inductivos (a menudo alambre toroidal retorcido) para igualar las corrientes entre tiristores de potencia conectados en paralelo. Los métodos de conexión más populares son circuito cerrado, circuito de bobina común o tiristor de potencia. La eficiencia de los divisores de corriente en este caso está determinada por la sección transversal del alambre magnético.
La prevención del desequilibrio de voltaje cuando los tiristores de potencia están conectados en serie se logra mediante el uso de resistencias en derivación conectadas en paralelo con cada tiristor. La igualación de voltaje en condiciones transitorias se proporciona conectando condensadores en paralelo a cada tiristor.
Está estrictamente prohibido tocar los tiristores de potencia bajo alta tensión durante su funcionamiento.
