Pavlo GorkunTriac TC132-50-4 (TS132-50-4) - Tiristor simétrico de espárrago, 50A 400V
Stud Triac TC132-50-4AS ENERGITM es un triac de propósito general, también conocido como TS132-50-4. Corriente en estado de conducción RMS IT(RMS)M – 50 amperios, voltaje de bloqueo repetitivo en sentido directo y reverso VDRM/VRRM – 400V. Los triacs stud están diseñados para convertir y controlar corrientes de corriente continua (DC) y alterna (AC). "Disipadores de calor aire-enfriados serie O para dispositivos stud" también están disponibles para su pedido.
Los triacs, también conocidos como Tiristores Simétricos, pueden pasar corriente en ambas direcciones. Si se aplica un pulso positivo al circuito de control, solo la mitad positiva de la corriente sinusoidal (1er cuadrante) pasará a través del triac. Si se aplica una corriente negativa al circuito de control, el triac pasará una corriente sinusoidal a través del circuito principal (3er y 4to cuadrantes).
Se utilizan disipadores de calor de aire para enfriar los tiristores simétricos. Para proporcionar un contacto térmico y eléctrico confiable con el disipador de calor, se debe observar un par de apriete Md durante el ensamblaje. Para una mejor disipación del calor del tiristor durante el ensamblaje, se utiliza pasta conductora de calor (esto es una recomendación y no es un requisito para la instalación).

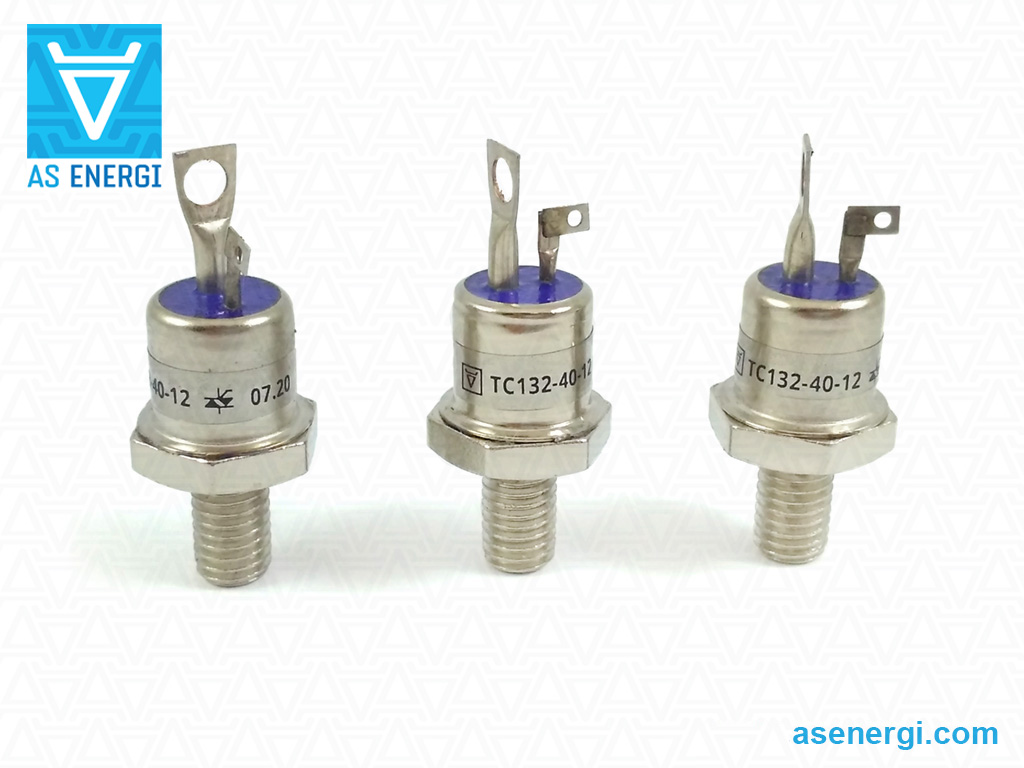

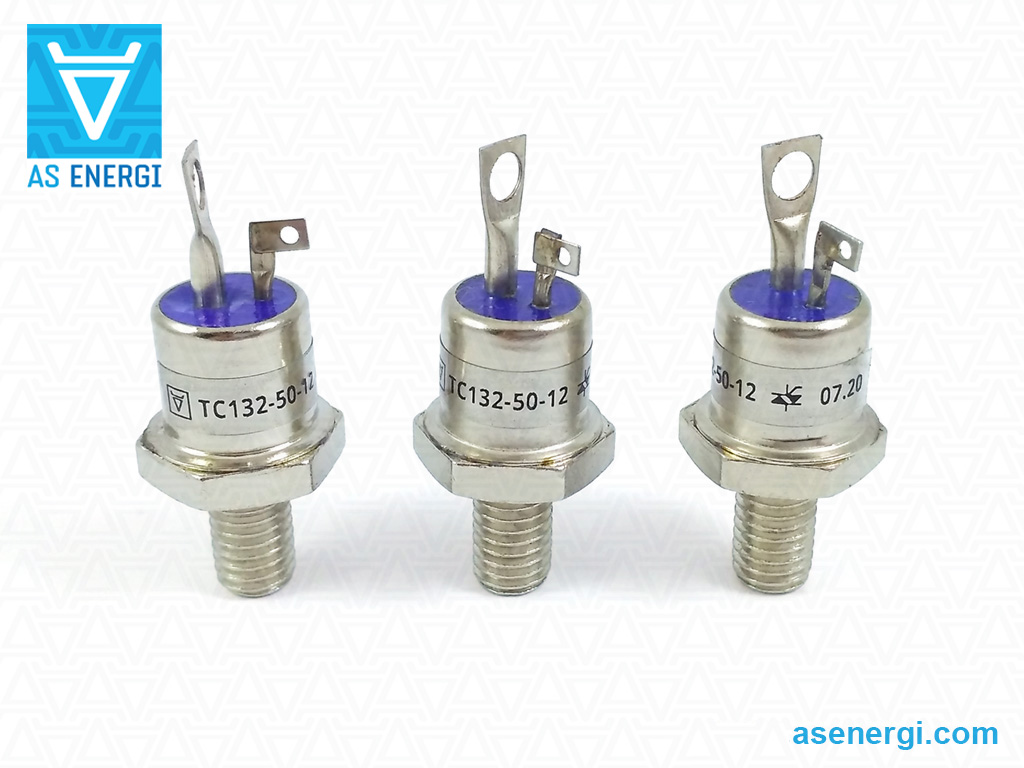

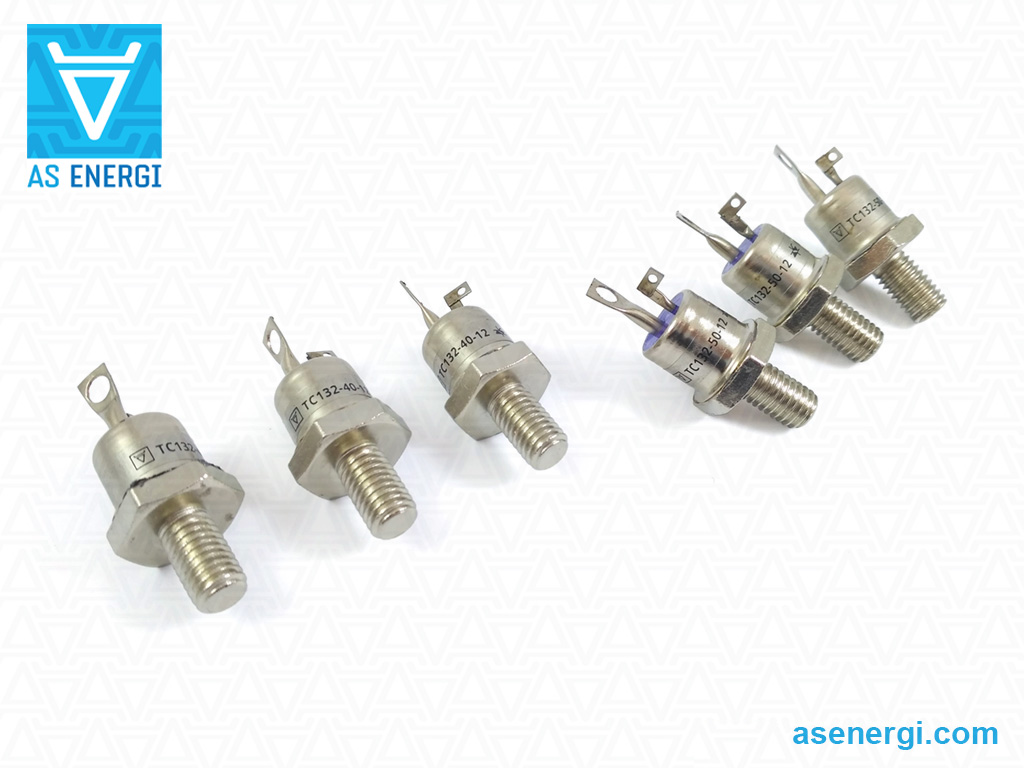

Características: los tiristores se suministran en diseño de stud. Asignación de pines: plomo largo y rígido - plomo principal 1 (cátodo condicional), base del triac - plomo principal 2 (ánodo condicional), plomo corto y rígido - electrodo de control. Los triacs TC132-50-4 (TS132-50-4) (50A 400V) se utilizan en circuitos de energía de corriente continua (DC) y alterna (AC) de instalaciones eléctricas y en convertidores de energía semiconductores.
Los triacs AS ENERGITM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, amplios valores de VDRM/VRRM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes de 100 a 9000 V y corrientes de 10 a 15000 A, alta resistencia a ciclos térmicos y eléctricos, enfriamiento por aire natural o forzado.
Las especificaciones técnicas y los parámetros de los triacs TC132-50-4 (TS132-50-4), hoja de datos PDF, dibujo esquemático y dimensiones se detallan a continuación.
Nuestra empresa proporciona una garantía de calidad para los triacs de 2 años a partir de la fecha de compra. Al suministrar tiristores, si es necesario, proporcionamos el pasaporte técnico y el certificado de conformidad.
El precio final de los triacs de espárrago depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de Stud Hard Lead Triac TC132-50-4 (TS132-50-4) (50A 400V):
| Especificaciones del Stud Triac | TC132-50-4 (TS132-50-4) |
|
| Corriente RMS en estado activado (temperatura de la carcasa) | IT(RMS)M (TC) | 50 A (85ºC) |
| Tensión de estado cerrado pulsada repetitiva; tensión inversa pulsada repetitiva | VDRM/VRRM | 400 V |
| Sobrecorriente de estado activado | ITSM | 0.45 kA |
| Factor de seguridad | i2t | 2025 kA2·s |
| Pico de tensión en estado encendido | VTM | 1.80 V |
| Corriente de pico en estado activado | ITM | 70 A |
| Tensión umbral en estado activado | VT(TO) | 1.00 V |
| Resistencia en pendiente en estado | rT | 12 mΩ |
| Pico repetitivo fuera de estado | IDRM | 5.0 mA |
| Tasa crítica de aumento de la tensión fuera de estado | (dVD/dt)cr | 2.2-25 V/µs |
| Velocidad crítica de aumento de la corriente de estado activado | (diT/dt)cr | 63 A/µs |
| Corriente continua de activación de puerta | IGT | 200 mA |
| Tensión directa de activación de la puerta | VGT | 3.0 V |
| Tiempo de retardo controlado por puerta | tgd | 4 µs |
| Temperatura de la unión p-n | Tvj max | 125 ºC |
| Resistencia térmica, unión a la carcasa | Rth(j-c) | 0.52 K/W |
| Cuadrantes de controlabilidad | 1, 3, 4 | |
| Peso | W | 23 g |
| Paquete (carcasa) | tipo | ST3 |
| Rosca de espárrago | - | M8 |
| Ficha de datos |  |
|
Guía de numeración de piezas para Stud Triac:
| TC | 132 | - | 50 | - | 4 | 4 |
| TC | – | Triac, tiristor simétrico (marcado alternativo «TS»)  AS ENERGITM |
|||||||||||||||||||||||||||
| 132 | – | Tipo triac (tipo espárrago). | |||||||||||||||||||||||||||
| 50 | – | Corriente eficaz en estado encendido IT(RMS)M, Amp. | |||||||||||||||||||||||||||
| 4 | – | Clase de tensión VRRM / 100 (Tensión nominal - 400 V). | |||||||||||||||||||||||||||
| 4 | – | Parámetro de la velocidad crítica de aumento de la tensión fuera de estado (dVD/dt)cr:
|

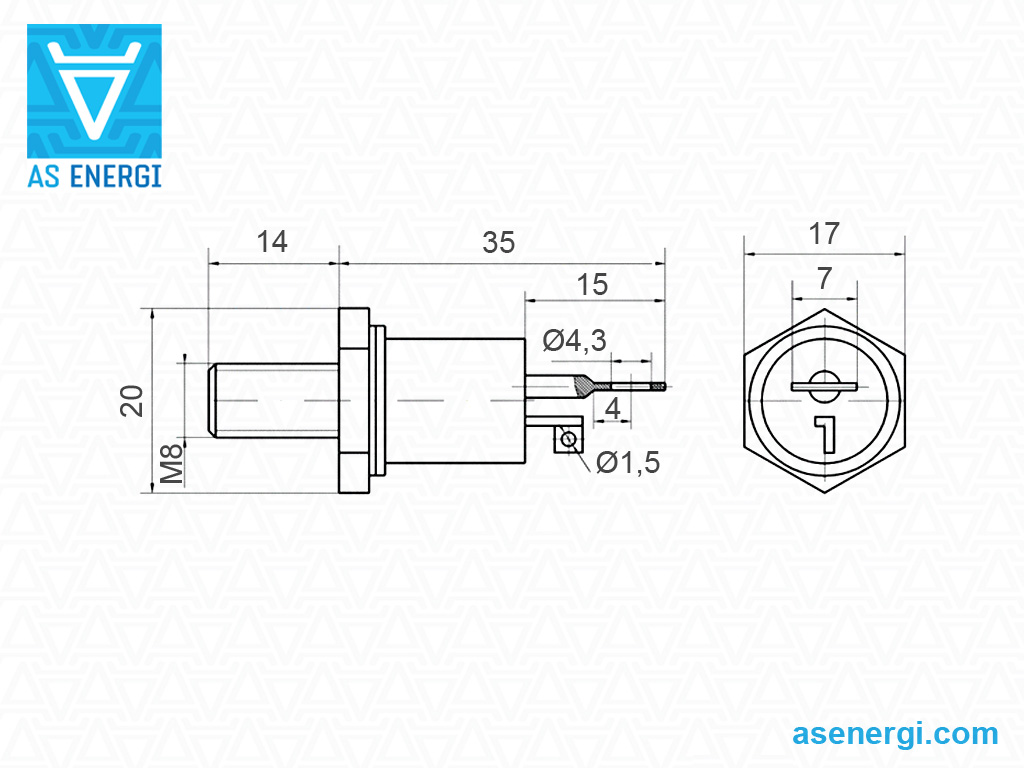

Dimensiones del triac TC132-50-4:
Paquete ST3
Semiconductores de alta potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, diodos rotativos y de soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, así como disipadores de calor aire y agua para ellos.
Puedes comprar dispositivos semiconductores en cualquier volumen, y al realizar pedidos de grandes cantidades, el precio será más bajo. Hemos ganado la confianza de nuestros clientes y suministramos productos en todo el mundo.
Para consultas relacionadas con la adquisición de Tiristores de Potencia, Diodos, Módulos, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, le proporcionaremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Recomendaciones de instalación para triacs de montaje en espárrago:
La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de acoplamiento del tiristor y el enfriador a lo largo de todo el rango de temperaturas se garantiza mediante un par de apriete adecuado.
Antes del montaje, debe realizarse una inspección visual (1) de las superficies de contacto en busca de daños mecánicos y limpiar (2) con alcohol (tolueno, gasolina, acetona).
Para mejorar los parámetros de transferencia de calor, se recomienda lubricar (3) una capa delgada de pasta térmica de silicona antes del montaje, lo cual no es un requisito obligatorio para la instalación.
Después de la instalación, los sujetadores (tuercas y arandelas) deben asegurarse adicionalmente contra la corrosión.
Consejos y recomendaciones para los tiristores de potencia:
Los tiristores de potencia no deben operar durante períodos prolongados a su carga límite para todos los parámetros. En este caso, el factor de seguridad está determinado por el grado de fiabilidad requerido del dispositivo.
Reemplace un tiristor de potencia defectuoso con un tiristor que coincida con los parámetros del que se está reemplazando.
Se debe proporcionar superenfriamiento cuando se opere en un entorno con temperatura ambiente elevada.
Se recomienda la limpieza periódica de los tiristores de potencia y los enfriadores para eliminar polvo y contaminantes, lo que garantiza una adecuada disipación de calor.
Se deben usar divisores de corriente inductivos (a menudo con cable toroidal trenzado) para igualar las corrientes entre los tiristores de potencia conectados en paralelo. Los métodos de conexión más populares son circuito cerrado, circuito de bobina común o tiristor de potencia. La eficiencia de los divisores de corriente en este caso está determinada por la sección transversal del cable magnético.
La prevención del desbalanceo de voltaje cuando los tiristores de potencia están conectados en serie se logra mediante el uso de resistores de derivación conectados en paralelo con cada tiristor. La igualación de voltaje en condiciones transitorias se proporciona conectando capacitores en paralelo con cada tiristor.
Está estrictamente prohibido tocar los tiristores de potencia bajo alta tensión durante su operación.
