Resistencias 75W Tubulares Bobinadas Ajustables y Accesorios de Montaje

Potencia nominal		75W
Rango de resistencia		1.8 Ohm – 100 kOhm
Tolerancia a la resistencia		±5%, ±10%
Precio	Resistencia APT 75W 1.8R - 43R	$7.86
	Resistencia APT 75W 47R - 220R	$7.79
	Resistencia APT 75W 230R - 10K	$7.51
	Resistencia APT 75W 11K - 100K	$8.01
Dimensiones D×L×H×d		30×140×43×20 mm
Peso		135 g

Resistores ajustables (regulados, variables) de alta potencia tipo APT (Resistores Tubulares Pintados Ajustables), potencia de disipación 75W, resistencia nominal de 1.8 Ohm a 100 kOhm. Series similares de resistores son RX20, RXG. Los resistores están diseñados para su uso en circuitos de corriente alterna y continua, proporcionando limitación de corriente y distribución de voltaje. Los resistores con una potencia nominal específica también se pueden fabricar bajo pedido individual.

Hoja de datos en PDF para Resistores Tubulares Ajustables WireWound.

Los valores de resistencia de los resistores siguen la serie E24.

Estructuralmente, el resistor consiste en un núcleo cerámico tubular sobre el cual se enrolla un alambre de constantán (resistor de baja resistencia) o nicrom (resistor de alta resistencia). Los resistores están recubiertos con pintura aislante resistente al calor y la humedad.

La resistencia del resistor se ajusta cambiando la posición del collar de sujeción móvil (contacto móvil) a lo largo del cuerpo (tubo). El contacto entre el collar de sujeción y los bobinados del alambre del resistor se proporciona por el lado sin pintar de la carcasa.

Los contactos, los terminales del resistor son rígidos, tipo cinta con agujeros para tornillos o para soldar conductores. El tipo de montaje es suspendido. El montaje de los resistores en el panel se proporciona mediante un juego de fijaciones. La tolerancia de resistencia es ±5%, ±10%.

El voltaje máximo de operación en corriente alterna es 1000V, en corriente continua – 1400V. La temperatura ambiente elevada de operación no debe superar los +155°C (al mismo tiempo, la potencia se reduce al 60% de la potencia nominal), la temperatura límite hasta +250°C. La resistencia de aislamiento de los resistores de alambre es al menos 1000 MOhm. El tiempo de trabajo es al menos 15000 horas.

Usando el calculador, es conveniente calcular la resistencia total cuando los resistores están conectados en paralelo o en serie, y la resistencia del resistor en el circuito.

Las características comparativas de los resistores de tubo de alambre, los resistores de cemento y los resistores en carcasa de aluminio se presentan en la tabla comparativa.

Las especificaciones detalladas del resistor, dimensiones generales y de montaje, el kit de montaje, las recomendaciones de instalación y operación se dan en la página siguiente.

Nuestra empresa se dedica a la producción y venta de resistores tubulares de alambre. Todos nuestros productos pasan un estricto control de calidad y cumplen con los estándares necesarios. Como somos el fabricante, y el precio del producto final no incluye márgenes de los distribuidores, tenemos precios bajos con embalaje estándar.

El período de garantía de los resistores de 100W suministrados por nuestra empresa es de 2 años. Se proporcionan documentos que confirman la calidad de los productos.

Seguir leyendo

El precio final de Resistencias variables tubulares 75W Wirewound depende de la cantidad, las condiciones de entrega y la forma de pago.

Para preguntas sobre la adquisición de resistores tubulares WireWound 75W, envíe una solicitud por correo electrónico a:

[email protected]

Y le proporcionaremos una oferta comercial para la entrega.
¡Para una gran cantidad, proporcionaremos un precio individual!!!

Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

Gama de nominales de Resistencias Cerámicas Tubulares Wirewound Regulables Variables 50 Vatios:

1.8 Ohm – 62 Ohm		68 Ohm – 2.7 kOhm		3 kOhm – 100 kOhm
Nominal	Precio	Nominal	Precio	Nominal	Precio
APT 75W 1.8 Ohm	$7.86 + –	APT 75W 68 Ohm	$7.79 + –	APT 75W 3 kOhm	$7.51 + –
APT 75W 2 Ohm	$7.86 + –	APT 75W 75 Ohm	$7.79 + –	APT 75W 3.3 kOhm	$7.51 + –
APT 75W 2.2 Ohm	$7.86 + –	APT 75W 82 Ohm	$7.79 + –	APT 75W 3.6 kOhm	$7.51 + –
APT 75W 2.4 Ohm	$7.86 + –	APT 75W 91 Ohm	$7.79 + –	APT 75W 3.9 kOhm	$7.51 + –
APT 75W 2.7 Ohm	$7.86 + –	APT 75W 100 Ohm	$7.79 + –	APT 75W 4.3 kOhm	$7.51 + –
APT 75W 3 Ohm	$7.86 + –	APT 75W 110 Ohm	$7.79 + –	APT 75W 4.7 kOhm	$7.51 + –
APT 75W 3.3 Ohm	$7.86 + –	APT 75W 120 Ohm	$7.79 + –	APT 75W 5.0 kOhm	$7.51 + –
APT 75W 3.6 Ohm	$7.86 + –	APT 75W 130 Ohm	$7.79 + –	APT 75W 5.1 kOhm	$7.51 + –
APT 75W 3.9 Ohm	$7.86 + –	APT 75W 150 Ohm	$7.79 + –	APT 75W 5.6 kOhm	$7.51 + –
APT 75W 4.3 Ohm	$7.86 + –	APT 75W 160 Ohm	$7.79 + –	APT 75W 6.2 kOhm	$7.51 + –
APT 75W 4.7 Ohm	$7.86 + –	APT 75W 180 Ohm	$7.79 + –	APT 75W 6.8 kOhm	$7.51 + –
APT 75W 5.0 Ohm	$7.86 + –	APT 75W 200 Ohm	$7.79 + –	APT 75W 7.5 kOhm	$7.51 + –
APT 75W 5.1 Ohm	$7.86 + –	APT 75W 220 Ohm	$7.79 + –	APT 75W 8.2 kOhm	$7.51 + –
APT 75W 5.6 Ohm	$7.86 + –	APT 75W 240 Ohm	$7.51 + –	APT 75W 9.1 kOhm	$7.51 + –
APT 75W 6.2 Ohm	$7.86 + –	APT 75W 270 Ohm	$7.51 + –	APT 75W 10 kOhm	$7.51 + –
APT 75W 6.8 Ohm	$7.86 + –	APT 75W 300 Ohm	$7.51 + –	APT 75W 11 kOhm	$8.01 + –
APT 75W 7.5 Ohm	$7.86 + –	APT 75W 330 Ohm	$7.51 + –	APT 75W 12 kOhm	$8.01 + –
APT 75W 8.2 Ohm	$7.86 + –	APT 75W 360 Ohm	$7.51 + –	APT 75W 13 kOhm	$8.01 + –
APT 75W 9.1 Ohm	$7.86 + –	APT 75W 390 Ohm	$7.51 + –	APT 75W 15 kOhm	$8.01 + –
APT 75W 10 Ohm	$7.86 + –	APT 75W 430 Ohm	$7.51 + –	APT 75W 18 kOhm	$8.01 + –
APT 75W 11 Ohm	$7.86 + –	APT 75W 470 Ohm	$7.51 + –	APT 75W 20 kOhm	$8.01 + –
APT 75W 12 Ohm	$7.86 + –	APT 75W 500 Ohm	$7.51 + –	APT 75W 22 kOhm	$8.01 + –
APT 75W 13 Ohm	$7.86 + –	APT 75W 510 Ohm	$7.51 + –	APT 75W 24 kOhm	$8.01 + –
APT 75W 15 Ohm	$7.86 + –	APT 75W 560 Ohm	$7.51 + –	APT 75W 27 kOhm	$8.01 + –
APT 75W 16 Ohm	$7.86 + –	APT 75W 620 Ohm	$7.51 + –	APT 75W 30 kOhm	$8.01 + –
APT 75W 18 Ohm	$7.86 + –	APT 75W 680 Ohm	$7.51 + –	APT 75W 33 kOhm	$8.01 + –
APT 75W 20 Ohm	$7.86 + –	APT 75W 750 Ohm	$7.51 + –	APT 75W 36 kOhm	$8.01 + –
APT 75W 22 Ohm	$7.86 + –	APT 75W 820 Ohm	$7.51 + –	APT 75W 39 kOhm	$8.01 + –
APT 75W 24 Ohm	$7.86 + –	APT 75W 910 Ohm	$7.51 + –	APT 75W 43 kOhm	$8.01 + –
APT 75W 27 Ohm	$7.86 + –	APT 75W 1 kOhm	$7.51 + –	APT 75W 47 kOhm	$8.01 + –
APT 75W 30 Ohm	$7.86 + –	APT 75W 1.1 kOhm	$7.51 + –	APT 75W 50 kOhm	$8.01 + –
APT 75W 33 Ohm	$7.86 + –	APT 75W 1.2 kOhm	$7.51 + –	APT 75W 51 kOhm	$8.01 + –
APT 75W 36 Ohm	$7.86 + –	APT 75W 1.3 kOhm	$7.51 + –	APT 75W 56 kOhm	$8.01 + –
APT 75W 39 Ohm	$7.86 + –	APT 75W 1.5 kOhm	$7.51 + –	APT 75W 62 kOhm	$8.01 + –
APT 75W 43 Ohm	$7.86 + –	APT 75W 1.6 kOhm	$7.51 + –	APT 75W 68 kOhm	$8.01 + –
APT 75W 47 Ohm	$7.79 + –	APT 75W 1.8 kOhm	$7.51 + –	APT 75W 75 kOhm	$8.01 + –
APT 75W 50 Ohm	$7.79 + –	APT 75W 2 kOhm	$7.51 + –	APT 75W 82 kOhm	$8.01 + –
APT 75W 51 Ohm	$7.79 + –	APT 75W 2.2 kOhm	$7.51 + –	APT 75W 91 kOhm	$8.01 + –
APT 75W 56 Ohm	$7.79 + –	APT 75W 2.4 kOhm	$7.51 + –	APT 75W 100 kOhm	$8.01 + –
APT 75W 62 Ohm	$7.79 + –	APT 75W 2.7 kOhm	$7.51 + –

Guía de numeración de piezas para resistencias de 75 W:

Resistencia

APT

75W

500 Ohm

±10%

Resistencia	–	Nombre del producto.
APT	–	Serie de resistencias tubulares pintadas ajustables.
75W	–	Potencia nominal, vatios.
500 Ohm	–	Resistencia nominal, Ohm.
±10%	–	Tolerancia.

Características eléctricas y técnicas de las resistencias tubulares bobinadas 75 W:

Potencia nominal	75W
Rango de resistencia	1.8 Ohm – 100 kOhm
Serie de valores nominales de resistencia	E24, Ficha de valores de resistencia
Tolerancia a la resistencia	± 5%, ± 10%
Tensión nominal	V_max = (P_nom × R_nom)^0.5
Tensión máxima de trabajo	1400V
Temperatura de funcionamiento	-60°C ... +155°C
Temperatura ambiente de funcionamiento elevada	70ºC
Humedad relativa a 35°C sin condensación	<98%
Coeficiente de temperatura de la resistencia	±500 ppm/°C
Resistencia a la insultación	1000 MOhm
De por vida	15000 horas

Material de montaje para resistencias tubulares bobinadas

Los herrajes de montaje se utilizan para montar las resistencias. Las resistencias pueden suministrarse con un juego de accesorios de montaje, incluidos los soportes de montaje (esquinas), que deben pedirse por separado.


Foto	Serie de hardware de montaje y soportes	Precio	Dimensiones, mm							Peso
			Varilla roscada		Casquillo cerámico		Soportes de montaje	Tamaño entre el eje del resistor y el panel	Tamaño entre el resistor y el panel
			L	Ød₁	ØD	Ød	AxAxB	k	h
	HDW 75W	$1.22 + –	210	М5	30	18	30x30x15	24	9.5±1	55 g
	BR 75W (2 uds.)	$0.50 + –								21 g

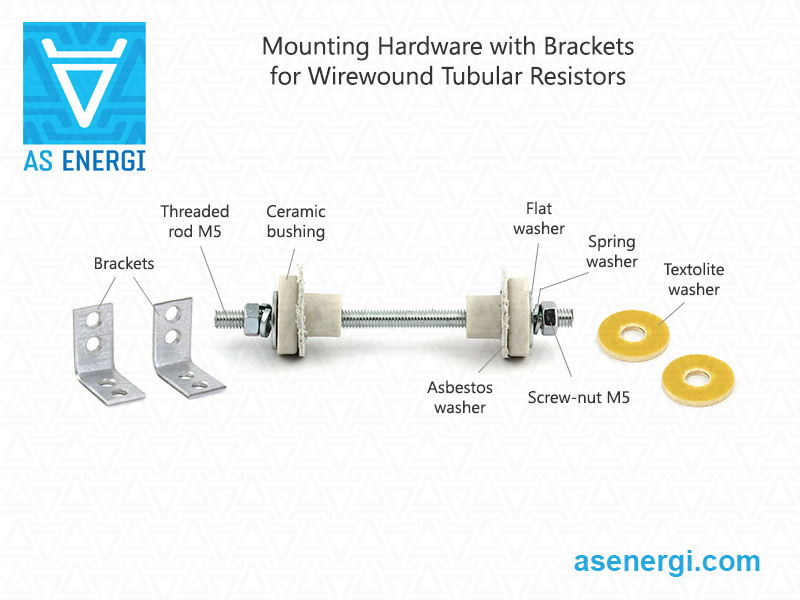

Completitud del material de montaje para resistencias tubulares bobinadas


Artículo	7.5, 10, 15 Watt	25, 50, 75, 100, 160 Watt
Varilla roscada M5	1 uds.	1 uds.
Casquillo cerámico	-	2 uds.
Tuerca M5	2 uds.	2 uds.
Arandela plana	2 uds.	2 uds.
Arandela elástica	2 uds.	2 uds.
Lavadora de amianto	2 uds.	2 uds.
Lavadora Textolite	2 uds.	-
Escuadras	-	2 uds.

Métodos de instalación de resistencias tubulares

Debido a la influencia de factores mecánicos en las resistencias, se aplica el método de montaje articulado. Las resistencias se fijan a las placas de montaje mediante herrajes de montaje:

resistor power from 3 to 25 Watt – cantilever or on two brackets at the ends of the mounting studs
resistor power from 50 to 160 Watt – only on two brackets at the ends of the mounting studs

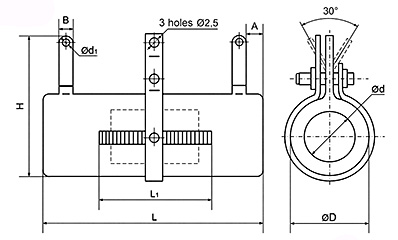

Dimensiones generales y de montaje de las resistencias regulables tubulares 75 W:


L, mm	L₁, mm	ØD, mm	H, mm	Ød, mm	Ød₁, mm	B, mm	A, mm
140	110	30	43	20	3	6	4.5

Resistores cerámicos tubulares de alambre de AS ENERGI

Nuestra empresa se dedica a la fabricación y venta de resistores tubulares de alambre, de tipos fijos y ajustables.
Puede comprar resistores con nosotros en cualquier cantidad, y al realizar pedidos de grandes lotes, el precio será más bajo.
Hemos ganado la confianza de los clientes y suministramos productos a todo el mundo.

Para comprar resistores tubulares de alambre, envíe una solicitud por correo electrónico a:

[email protected]

Y le proporcionaremos una oferta comercial para la entrega.

Ficha técnica (especificación en pdf) de Wire Wound Tubular Adjustable Variable Resistors:

Ficha de datos en PDF de Resistencias tubulares ajustables de alta potencia WireWound

Guía de uso y funcionamiento de las resistencias:

Soldar los cables a los terminales del resistor en los agujeros especialmente diseñados.
Cuando se instalen resistores en equipos, se recomienda usar soldadura Sn40Pb60. La temperatura del núcleo del soldador es de 300°C. La potencia del soldador es de 65W. El flux debe consistir en un 25% en peso de colofonia y un 75% en peso de alcohol isopropílico o etílico. El tiempo de soldadura es de 5 s.
El voltaje que se puede suministrar al resistor no debe exceder el valor calculado en función de la potencia nominal (o permitida) P_nom y la resistencia nominal R_nom según la fórmula:
V_max = (P_nom × R_nom)^0.5
El valor de la frecuencia resonante es de 1500 Hz.
El recurso de trabajo al 95% es de 30 000 horas.
Se permite operar los resistores bajo la influencia de medios gaseosos de esta composición (sin la formación de una mezcla explosiva):
- nitrógeno – hasta un 96%;
- oxígeno – hasta un 50%;
- dióxido de carbono – hasta un 3%;
- hidrógeno – hasta un 20%;
- helio – hasta un 1%;
- argón – hasta un 1,5%.
Se permite la operación de los resistores durante y después de la exposición a una presión atmosférica reducida a 10~5 mm Hg.
En circuitos eléctricos con voltajes superiores a 500V, los resistores deben usarse con aislamiento adicional en los puntos de montaje.
Al utilizar resistores en equipos con cargas de vibración de 1 a 2500 Hz con una aceleración de 176,6 m/s² (18g), los terminales del resistor deben ser soldados con un cable de sección transversal de 0,5 mm² con aislamiento mediante un tubo de polivinilcloruro Ø4 mm y una longitud de 15-20 mm – para resistores de 5-25 W, y Ø5 mm y longitud de 15-20 mm – para resistores de 50-100 W.
El valor de la fuerza de tracción debe ser de 20N (2 kgf).
La frecuencia superior del rango en el que no deben existir frecuencias resonantes es de 1000 Hz.
La temperatura máxima de la superficie del resistor no debe ser superior a 250°C.

Gráfico de la reducción de potencia de la resistencia:

La potencia de carga debe reducirse en función de la curva de reducción de potencia cuando la temperatura ambiente supere los valores nominales.

Rendimiento comparativo de las resistencias de alta potencia:

Serie de Resistores		Tipo	Estructura	Potencia, W	Rango de Resistencia, Ohm	Voltaje Máximo, V	Tolerancia de Resistencia
	FPT, RX20	Fijo	Alambre Tubular Cerámica	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	APT, RX20	Ajustable, regulable	Alambre Tubular Cerámica	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	SQP, RX27, CR-L	Fijo	Alambre Cemento Cerámico	5 - 25W	0,01 R - 100 K	~1500V =1000V	± 5%
	AH, HS, RX24	Fijo	Cerámica de alambre, carcasa de aluminio con radiador	5 - 1000W	0,01 R - 100 K	~2500V =2500V	± 5%
