Pavlo GorkunDiodo rectificador 600A, 630A, tipo D333-630 (2000V-2800V)
| Corriente de avance media, IFAV | 630A |
| Tensión, VRRM | 2000-2800V |
| Código de tensión, VRRM / 100 | 20 - 28 |
| D333-630 | a petición
|
| Paquete Dimensiones ØD×Ød×H |
D.B3 42x25x26 mm |
| Peso | 180 g |
| Ficha de datos |  |
Diodo Rectificador D333-630 AS ENERGITM es un diodo de disco de propósito general. Este es un diodo de unión p-n de potencia diseñado para convertir corrientes DC y AC de hasta 630A con frecuencias de hasta 500Hz en circuitos con voltajes de hasta 2000V - 2800V (clase de voltaje de 20 a 28). Dimensiones del diodo ØDxØdxH – 42x25x26 mm (diámetro externo del encapsulado X diámetro de la superficie de contacto X altura del encapsulado), peso – 180 g.
El ánodo y el cátodo del diodo (polaridad) se determinan por el símbolo en el encapsulado. Los diodos están en un encapsulado estándar industrial de cerámica tipo disco (cápsula, tableta). Este diodo rectificador puede ser un producto alternativo, reemplazo, análogo o equivalente para otros tipos de diodos de 550A, 580A, 590A, 600A, 630 amp en un paquete tipo disco.
Para la refrigeración durante el funcionamiento de los diodos semiconductores de potencia, se montan con disipadores de calor (radiadores). Dependiendo de la cantidad de calor generado y las condiciones de trabajo de los semiconductores, se puede utilizar refrigeración por flujo de aire natural o forzada.
Durante el montaje, se debe proporcionar la fuerza de sujeción necesaria Fm específica para cada tipo de encapsulado del diodo (indicada en la tabla de parámetros).
Los diodos semiconductores tipo disco se utilizan en equipos de potencia: unidades de potencia y control, reguladores de potencia, convertidores (por ejemplo, hornos de fundición), controladores donde es necesario el cambio rápido y el control de corrientes.
Las especificaciones y parámetros, hojas de datos en PDF, pasaporte técnico de muestra, dimensiones, diagramas de contorno, diagramas de encapsulado de los diodos y disipadores de calor recomendados se enumeran a continuación.
Nuestra empresa ofrece una garantía de calidad para los diodos rectificadores de potencia de 2 años a partir de la fecha de compra. Al suministrar los diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
Clasificaciones de los diodos: D333-630-20 (630A 2000V), D333-630-22 (630A 2200V), D333-630-24 (630A 2400V), D333-630-26 (630A 2600V), D333-630-28 (630A 2800V).
El precio final de los diodos rectificadores de disco depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los diodos rectificadores D333-630:
| Especificaciones del diodo | D333-630 | |
| Corriente media de avance máxima admisible (temperatura de la carcasa) | IF(AV) (Tcase) | 630 A (128°C) 890 A (100°C) |
| Pico repetitivo de tensión inversa | VRRM | 2000-2800 V |
| Corriente de avance RMS | IFRMS | 989 A |
| Sobrecorriente no repetitiva | IFSM | 10 kA |
| Factor de seguridad | I2t | 500 kA2·s |
| Tensión de pico, máx. | VFM | 1.60 V |
| Corriente de pico | IFM | 1978 A |
| Tensión umbral en estado activado, máx. | VF(TO) | 1.10 V |
| Resistencia en pendiente, máx. | rT | 0.35 mΩ |
| Corrientes inversas pico repetitivas, máx. | IRRM | 50 mA |
| Temperatura de la unión p-n, máx. | Tvj max | 175 ºC |
| Resistencia térmica, unión a la carcasa, máx. | Rth(j-c) | 0.045 ºC/W |
| Fuerza de sujeción | Fm | 10±1 kN |
| Peso, aprox. | W | 180 g |
| Tipo de envase, Dimensiones | ØDxØdxH | D.B3 42x25x26 mm |
| Disipadores recomendados | Disipadores térmicos | O143,O243,O343,OM103,OM104 |
| Ficha de datos | |
|
Guía de numeración de piezas para el diodo rectificador D333-630:
| D | 333 | – | 630 | – | 28 |
| D | – | Diodo,  AS ENERGITM |
| 333 | – | Tipo de diodo (tipo disco). |
| 630 | – | Corriente de avance media en estado abierto IF(AV), Amp. |
| 28 | – | Clase de tensión VRRM / 100 (Tensión nominal - 2800 V). |
Todos los números de pieza de D333-630:
| Serie | IFAV, A | VRRM, V |
| D333-630-20 | 630A | 2000V |
| D333-630-22 | 630A | 2200V |
| D333-630-24 | 630A | 2400V |
| D333-630-26 | 630A | 2600V |
| D333-630-28 | 630A | 2800V |

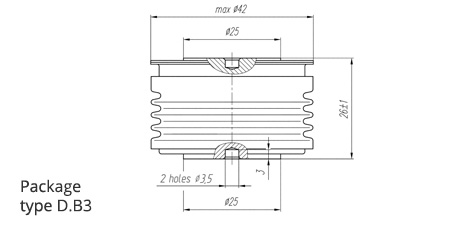

Polaridad (ánodo, cátodo) y dimensiones del diodo de disco D333-630:
|
|
Pasaporte técnico para diodos rectificadores (muestra):
Cuando suministramos diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, además de disipadores de aire y agua para ellos. Puede adquirir semiconductores en cualquier volumen, y al solicitar lotes grandes, el precio será menor.
Hemos ganado la confianza de nuestros clientes y suministramos productos en todo el mundo.
Para preguntas sobre la adquisición de tiristores, diodos y módulos de potencia, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
Para un gran número, ¡¡¡le facilitaremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Disipadores de calor para diodos de disco de potencia:
Los disipadores de calor (radiadores) se utilizan para la refrigeración unilateral y bilateral de dispositivos semiconductores de potencia en diseño de disco.
Los disipadores de los radiadores están fabricados con perfiles de aluminio y no requieren recubrimiento protector adicional cuando se utilizan en diversas condiciones climáticas.
Para obtener más información sobre los disipadores de calor, consulte: "Disipadores de calor por aire serie O para dispositivos de disco", "Disipador de aire serie SF", "Disipador de agua serie SS".

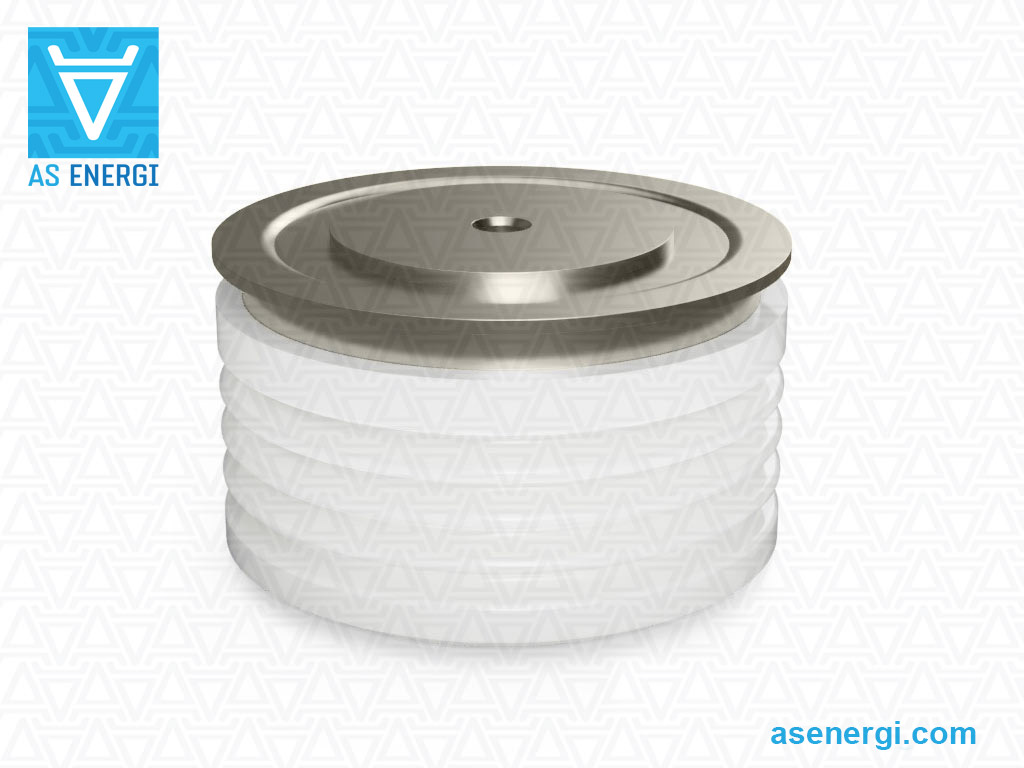

Foto de los diodos tipo disco rectificadores de potencia:
