Pavlo GorkunDiodo rectificador 250A, tipo D223-250 (5200V-6000V)
| Corriente de avance media, IFAV | 250A |
| Tensión, VRRM | 5200-6000V |
| Código de tensión, VRRM / 100 | 52 - 60 |
| D223-250 | a petición
|
| Paquete Dimensiones ØD×Ød×H |
PD23 42x19x26 mm |
| Peso | 100 g |
| Ficha de datos |  |
Diodo Rectificador D223-250 AS ENERGITM es un diodo de disco de propósito general. Este es un diodo de unión p-n de potencia diseñado para convertir corrientes DC y AC de hasta 250A con frecuencias de hasta 500Hz en circuitos con voltajes de hasta 5200V - 6000V (clase de voltaje de 52 a 60). Dimensiones del diodo ØDxØdxH – 42x19x26 mm (diámetro externo del encapsulado X diámetro de la superficie de contacto X altura del encapsulado), peso – 100 g.
El ánodo y el cátodo del diodo (polaridad) se determinan por el símbolo en el encapsulado. Los diodos están en un encapsulado estándar industrial de cerámica tipo disco (cápsula, tableta). Este diodo rectificador puede ser un producto alternativo, reemplazo, análogo o equivalente para otros tipos de diodos de 220A, 230A, 240A, 250 amp en un paquete tipo disco.
Para la refrigeración durante el funcionamiento de los diodos semiconductores de potencia, se montan con disipadores de calor (radiadores). Dependiendo de la cantidad de calor generado y las condiciones de trabajo de los semiconductores, se puede utilizar refrigeración por flujo de aire natural o forzada.
Durante el montaje, se debe proporcionar la fuerza de sujeción necesaria Fm específica para cada tipo de encapsulado del diodo (indicada en la tabla de parámetros).
Los diodos semiconductores tipo disco se utilizan en equipos de potencia: unidades de potencia y control, reguladores de potencia, convertidores (por ejemplo, hornos de fundición), controladores donde es necesario el cambio rápido y el control de corrientes.
Las especificaciones y parámetros, hojas de datos en PDF, pasaporte técnico de muestra, dimensiones, diagramas de contorno, diagramas de encapsulado de los diodos y disipadores de calor recomendados se enumeran a continuación.
Nuestra empresa ofrece una garantía de calidad para los diodos rectificadores de potencia de 2 años a partir de la fecha de compra. Al suministrar los diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
Clasificaciones de los diodos: D223-250-52 (250A 5200V), D223-250-54 (250A 5400V), D223-250-56 (250A 5600V), D223-250-58 (250A 5800V), D223-250-60 (250A 6000V).
El precio final de los diodos rectificadores de disco depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los diodos rectificadores D223-250:
| Especificaciones del diodo | D223-250 | |
| Corriente media de avance máxima admisible (temperatura de la carcasa) | IF(AV) (Tcase) | 300 A (85°C) |
| Pico repetitivo de tensión inversa | VRRM | 5200-6000 V |
| Corriente de avance RMS | IFRMS | 470 A |
| Sobrecorriente no repetitiva | IFSM | 3.5 kA |
| Factor de seguridad | I2t | 61 kA2·s |
| Tensión de pico, máx. | VFM | 2.45 V |
| Corriente de pico | IFM | 785 A |
| Tensión umbral en estado activado, máx. | VF(TO) | 0.92 V |
| Resistencia en pendiente, máx. | rT | 2.200 mΩ |
| Corrientes inversas pico repetitivas, máx. | IRRM | 35 mA |
| Temperatura de la unión p-n, máx. | Tvj max | 150 ºC |
| Resistencia térmica, unión a la carcasa, máx. | Rth(j-c) | 0.085 ºC/W |
| Fuerza de sujeción | Fm | 6±1 kN |
| Peso, aprox. | W | 100 g |
| Tipo de envase, Dimensiones | ØDxØdxH | PD23 42x19x26 mm |
| Disipadores recomendados | Disipadores térmicos | O123 |
| Ficha de datos | |
|
Guía de numeración de piezas para el diodo rectificador D223-250:
| D | 223 | – | 250 | – | 60 |
| D | – | Diodo,  AS ENERGITM |
| 223 | – | Tipo de diodo (tipo disco). |
| 250 | – | Corriente de avance media en estado abierto IF(AV), Amp. |
| 60 | – | Clase de tensión VRRM / 100 (Tensión nominal - 6000 V). |
Todos los números de pieza de D223-250:
| Serie | IFAV, A | VRRM, V |
| D223-250-52 | 250A | 5200V |
| D223-250-54 | 250A | 5400V |
| D223-250-56 | 250A | 5600V |
| D223-250-58 | 250A | 5800V |
| D223-250-60 | 250A | 6000V |

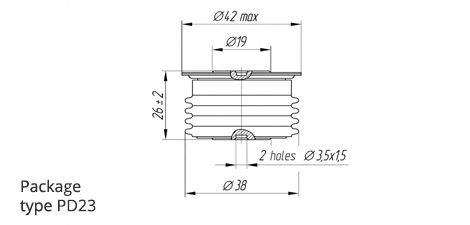

Polaridad (ánodo, cátodo) y dimensiones del diodo de disco D223-250:
|
|
Pasaporte técnico para diodos rectificadores (muestra):
Cuando suministramos diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
