Pavlo GorkunDiodo rectificador W1032LC560 IXYS Westcode Sustitución
| Número de pieza IXYS Westcode | W1032LC560 |
| Corriente de avance media, IF(AV)M (TC) | 1032A (55ºC) |
| Tensión, VRRM | 5600 V |
| Paquete, Dimensiones ØDxØdxH | Paquete W4 58x34x27 mm |
| Ficha de datos |  |
| Sustitución AS ENERGITM | ADDW1032LC560 |
| Añadir a la cesta | a petición
|
Diodo Rectificador ADDW1032LC560 AS ENERGITM es un dispositivo semiconductor de reemplazo, análogo, alternativo y equivalente al diodo rectificador de recuperación normal tipo cápsula W1032LC560 de IXYS UK Westcode, Littelfuse.
Corriente directa promedio IFAV – 1032 amperios, tensión máxima repetitiva en inversa VRRM – 5600V.
Características de los diodos rectificadores: optimizados para frecuencia de red; bajas pérdidas en conducción; alta tensión inversa y gran capacidad de manejo de corriente; encapsulado cerámico estándar de la industria tipo press-pack; diseñados para aplicaciones industriales de alta potencia y transmisión de energía. Sus principales aplicaciones son rectificadores para grandes variadores de corriente alterna, fundición de aluminio y otros procesos de refinación de metales, así como suministro ferroviario. También se pueden pedir disipadores de calor por aire y agua para enfriamiento de diodos.
"Disipadores de calor por aire serie O para dispositivos de disco", "Disipadores de calor por aire serie SF", "Disipadores de calor por agua serie SS" para el enfriamiento de tiristores y diodos también están disponibles para su pedido.
Los diodos rectificadores AS ENERGITM tienen las siguientes características: encapsulado estándar de la industria; bajas pérdidas estáticas y dinámicas, altos valores de VRRM/VRSM, amplia experiencia de uso en diversas industrias, rango de tensiones de 100 a 9000 V y corrientes de 10 a 15000 A, alta resistencia a ciclos térmicos y eléctricos.
Las especificaciones técnicas y parámetros del W1032LC560 y el reemplazo ADDW1032LC560, hoja de datos PDF, dibujo esquemático y dimensiones se encuentran a continuación.
Nuestra empresa proporciona una garantía de calidad para los diodos rectificadores de 2 años a partir de la fecha de compra. Al suministrar los diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los diodos rectificadores depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del diodo rectificador IXYS WESTCODE y recambios:
| Especificaciones del diodo | W1032LC560 | |
| Corriente media de avance máxima admisible (temperatura de la carcasa) | IF(AV)M (TC) | 1032 A (55ºC) |
| Tensión máxima repetitiva de bloqueo inverso | VRRM | 5600 V |
| Pico de sobretensión de corriente de avance | IFSM | 7200 A |
| Factor de seguridad | I2t | 2593 A2·s |
| Tensión de umbral | VT0 | 1.000 V |
| Resistencia de la pendiente | rT | 0.702 mΩ |
| Temperatura de la unión p-n | Tvj max | 150 ºC |
| Resistencia térmica, unión al disipador térmico | RthJK | 0.0330 K/W |
| Fuerza de sujeción | Fm | 10-20 kN |
| Peso | W | 0.34 kg |
| Paquete (carcasa) | tipo | W4 |
| Dimensiones | ØDxØdxH | 58x34x27 mm |
| Sustitución AS ENERGITM | tipo | ADDW1032LC560 |
| Ficha de datos | |
|
Guía de numeración de piezas para diodos rectificadores:
| A | DDW | 1032 | LC | 56 | 0 |
| A | – |  AS ENERGITM |
| DDW | – | Grupo de productos: Diodo rectificador (tipo disco). |
| 1032 | – | Corriente de avance media IF(AV), Amp. |
| LC | – | Tipo de carcasa (paquete). |
| 56 | – | Clase de tensión VRRM / 100. |
| 0 | – | Código corregido. |

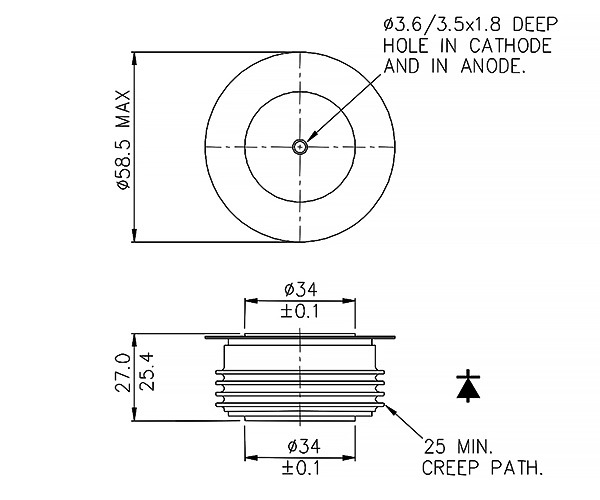

Dimensiones del diodo rectificador W1032LC560 y del recambio ADDW1032LC560:
Paquete W4
Polaridad (ánodo, cátodo) de los diodos del disco rectificador de potencia:
|
|
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y tensiones de hasta 9000V, así como disipadores de calor por aire y agua para ellos.
Puedes adquirir dispositivos semiconductores en cualquier volumen, y al pedir grandes lotes, el precio será más bajo. Nos hemos ganado la confianza de los clientes y suministramos productos a todo el mundo.
Para consultas sobre la adquisición de tiristores de potencia, diodos, módulos, envía una solicitud por correo electrónico a:
Y te proporcionaremos una oferta comercial para la entrega.
¡Para pedidos grandes, ofreceremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Disipadores de calor para diodos rectificadores de potencia en cápsula:
Los disipadores de calor (radiadores) se utilizan para la refrigeración unilateral y bilateral de dispositivos semiconductores de potencia en diseño de cápsula.
Los disipadores están fabricados con perfiles radiadores de aluminio y no requieren recubrimiento protector adicional cuando se utilizan en diversas condiciones climáticas.
También se pueden pedir disipadores de aire y agua para la refrigeración de diodos rectificadores.
Consulta más información sobre los disipadores en: "Disipadores de calor por aire serie O para dispositivos en cápsula", "Disipadores de calor por aire serie SF", "Disipadores de calor por agua serie SS".
Foto de diodos rectificadores:
