Pavlo GorkunDiodo rectificador W1263YH160 IXYS Westcode Sustitución
| Número de pieza IXYS Westcode | W1263YH160 |
| Corriente de avance media, IF(AV)M (TC) | 1263A (55ºC) |
| Tensión, VRRM | 1600 V |
| Paquete, Dimensiones ØDxØdxH | Paquete W3 42x25x26 mm |
| Ficha de datos |  |
| Sustitución AS ENERGITM | ADDW1263YH160 |
| Añadir a la cesta | a petición
|
Diodo Rectificador ADDW1263YH160 AS ENERGITM es un dispositivo semiconductor de reemplazo, análogo, alternativo y equivalente al diodo rectificador de recuperación normal tipo cápsula W1263YH160 de IXYS UK Westcode, Littelfuse.
Corriente directa promedio IFAV – 1263 amperios, tensión máxima repetitiva en inversa VRRM – 1600V.
Características de los diodos rectificadores: optimizados para frecuencia de red; bajas pérdidas en conducción; alta tensión inversa y gran capacidad de manejo de corriente; encapsulado cerámico estándar de la industria tipo press-pack; diseñados para aplicaciones industriales de alta potencia y transmisión de energía. Sus principales aplicaciones son rectificadores para grandes variadores de corriente alterna, fundición de aluminio y otros procesos de refinación de metales, así como suministro ferroviario. También se pueden pedir disipadores de calor por aire y agua para enfriamiento de diodos.
"Disipadores de calor por aire serie O para dispositivos de disco", "Disipadores de calor por aire serie SF", "Disipadores de calor por agua serie SS" para el enfriamiento de tiristores y diodos también están disponibles para su pedido.
Los diodos rectificadores AS ENERGITM tienen las siguientes características: encapsulado estándar de la industria; bajas pérdidas estáticas y dinámicas, altos valores de VRRM/VRSM, amplia experiencia de uso en diversas industrias, rango de tensiones de 100 a 9000 V y corrientes de 10 a 15000 A, alta resistencia a ciclos térmicos y eléctricos.
Las especificaciones técnicas y parámetros del W1263YH160 y el reemplazo ADDW1263YH160, hoja de datos PDF, dibujo esquemático y dimensiones se encuentran a continuación.
Nuestra empresa proporciona una garantía de calidad para los diodos rectificadores de 2 años a partir de la fecha de compra. Al suministrar los diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los diodos rectificadores depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del diodo rectificador IXYS WESTCODE y recambios:
| Especificaciones del diodo | W1263YH160 | |
| Corriente media de avance máxima admisible (temperatura de la carcasa) | IF(AV)M (TC) | 1263 A (55ºC) |
| Tensión máxima repetitiva de bloqueo inverso | VRRM | 1600 V |
| Pico de sobretensión de corriente de avance | IFSM | 11700 A |
| Factor de seguridad | I2t | 6843 A2·s |
| Tensión de umbral | VT0 | 0.870 V |
| Resistencia de la pendiente | rT | 0.330 mΩ |
| Temperatura de la unión p-n | Tvj max | 175 ºC |
| Resistencia térmica, unión al disipador térmico | RthJK | 0.0500 K/W |
| Fuerza de sujeción | Fm | 5-8 kN |
| Peso | W | 0.14 kg |
| Paquete (carcasa) | tipo | W3 |
| Dimensiones | ØDxØdxH | 42x25x26 mm |
| Sustitución AS ENERGITM | tipo | ADDW1263YH160 |
| Ficha de datos | |
|
Guía de numeración de piezas para diodos rectificadores:
| A | DDW | 1263 | YH | 16 | 0 |
| A | – |  AS ENERGITM |
| DDW | – | Grupo de productos: Diodo rectificador (tipo disco). |
| 1263 | – | Corriente de avance media IF(AV), Amp. |
| YH | – | Tipo de carcasa (paquete). |
| 16 | – | Clase de tensión VRRM / 100. |
| 0 | – | Código corregido. |

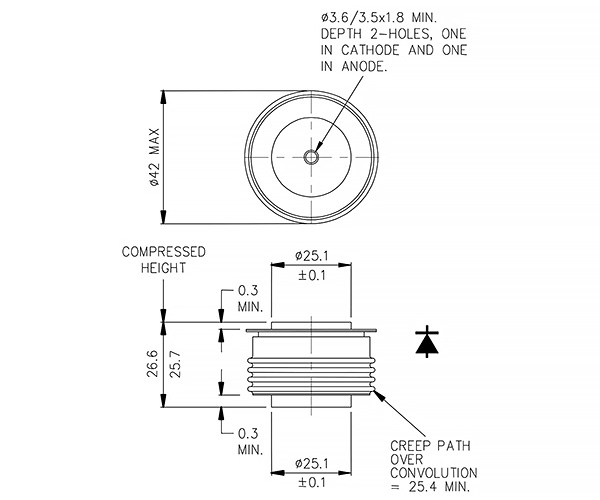

Dimensiones del diodo rectificador W1263YH160 y del recambio ADDW1263YH160:
Paquete W3
Polaridad (ánodo, cátodo) de los diodos del disco rectificador de potencia:
|
|
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de avalancha, de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y tensiones de hasta 9000V, así como disipadores de calor por aire y agua para ellos.
Puedes adquirir dispositivos semiconductores en cualquier volumen, y al pedir grandes lotes, el precio será más bajo. Nos hemos ganado la confianza de los clientes y suministramos productos a todo el mundo.
Para consultas sobre la adquisición de tiristores de potencia, diodos, módulos, envía una solicitud por correo electrónico a:
Y te proporcionaremos una oferta comercial para la entrega.
¡Para pedidos grandes, ofreceremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Disipadores de calor para diodos rectificadores de potencia en cápsula:
Los disipadores de calor (radiadores) se utilizan para la refrigeración unilateral y bilateral de dispositivos semiconductores de potencia en diseño de cápsula.
Los disipadores están fabricados con perfiles radiadores de aluminio y no requieren recubrimiento protector adicional cuando se utilizan en diversas condiciones climáticas.
También se pueden pedir disipadores de aire y agua para la refrigeración de diodos rectificadores.
Consulta más información sobre los disipadores en: "Disipadores de calor por aire serie O para dispositivos en cápsula", "Disipadores de calor por aire serie SF", "Disipadores de calor por agua serie SS".
Foto de diodos rectificadores:
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
