Pavlo GorkunDiodo rectificador 125A, tipo D151-125 (300V-1600V)
| Corriente de avance media, IFAV | 125A |
| Tensión, VRRM | 300-1600V |
| Código de tensión, VRRM / 100 | 3 - 16 |
| D151-125 | a petición
|
| Paquete Hilo |
SD5 M12x1.75 |
| Peso | 165 g |
| Ficha de datos |  |
Diodo Rectificador de Montaje con Perno D151-125 AS ENERGITM es un diodo de propósito general. Este es un diodo de unión p-n de potencia diseñado para convertir corrientes DC y AC de hasta 125A con frecuencias de hasta 500Hz en circuitos con voltajes de 300V - 1600V (clase de voltaje de 3 a 16). El paquete del diodo es SD5, con una rosca estándar de montaje de M12x1.75 (bajo pedido, rosca UNF 1/2"-20UNF-2A), y tiene un peso de 165 g.
Los diodos se suministran en diseño de montaje con perno. La polaridad del diodo está marcada por un símbolo de polaridad en la carcasa.
Polaridad directa del diodo: la base roscada del diodo es el Ánodo, y el cable de potencia flexible es el Cátodo.
Polaridad inversa del diodo: la base roscada es el Cátodo, y el cable de potencia flexible es el Ánodo.
La polaridad directa no se indica en la numeración de piezas; la polaridad inversa se indica con una "X" en la numeración de piezas.
Este diodo de potencia puede ser un producto alternativo, reemplazo, análogo o equivalente para otros tipos de diodos clasificados a 90A, 100A, 125mp en un paquete de montaje con perno.
Se utilizan disipadores de calor de aire y agua para enfriar los diodos. Para garantizar un contacto térmico y eléctrico confiable con el disipador, se debe observar un par de apriete Md durante el montaje. Para una mejor disipación del calor del diodo durante el montaje, se utiliza pasta conductora térmica.
Los diodos tienen una carcasa cerámica hermética que aísla la parte funcional y el elemento semiconductor de impactos mecánicos y factores ambientales. El diodo de ajuste con perno y cable de potencia flexible es notable por su capacidad para ser utilizado en partes móviles.
Las especificaciones y parámetros, hojas de datos en formato PDF, pasaportes técnicos de muestra, dimensiones, dibujos de contorno, diagramas de carcasa y disipadores de calor recomendados se enumeran a continuación.
Nuestra empresa ofrece una garantía de calidad para los diodos de potencia de 2 años a partir de la fecha de compra. Al suministrar diodos, si es necesario, proporcionamos un pasaporte técnico y un certificado de conformidad.
Clasificaciones del diodo: D151-125-3 (125A 300V), D151-125-4 (125A 400V), D151-125-5 (125A 500V), D151-125-6 (125A 600V), D151-125-7 (125A 700V), D151-125-8 (125A 800V), D151-125-9 (125A 900V), D151-125-10 (125A 1000V), D151-125-12 (125A 1200V), D151-125-14 (125A 1400V), D151-125-16 (125A 1600V).
El precio final de los diodos de espárrago de control de fase depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los diodos rectificadores D151-125:
| Especificaciones del diodo | D151-125 | |
| Corriente media de avance máxima admisible (temperatura de la carcasa) | IF(AV) (Tcase) | 125 A (140°C) |
| Pico repetitivo de tensión inversa | VRRM | 300-1600 V |
| Corriente de avance RMS | IFRMS | 196 A |
| Sobrecorriente no repetitiva | IFSM | 3 kA |
| Factor de seguridad | I2t | 45 kA2·s |
| Tensión de pico, máx. | VFM | 1.35 V |
| Corriente de pico | IFM | 392 A |
| Tensión umbral en estado activado, máx. | VF(TO) | 0.90 V |
| Resistencia en pendiente, máx. | rT | 1.300 mΩ |
| Corrientes inversas pico repetitivas, máx. | IRRM | 20 mA |
| Temperatura de la unión p-n, máx. | Tvj max | 190 ºC |
| Resistencia térmica, unión a la carcasa, máx. | Rth(j-c) | 0.3 ºC/W |
| Par de montaje | Md | 15±5 N·m |
| Peso, aprox. | W | 165 g |
| Tipo de envase, Rosca | Esquema | SD5 M12x1.75 mm |
| Disipadores recomendados | Disipadores térmicos | O151 |
| Ficha de datos | |
|
Guía de numeración de piezas del diodo rectificador de espárrago D151-125:
| D | 151 | – | 125 | – | 16 | – |
| D | – | Diodo,  AS ENERGITM |
| 151 | – | Tipo de diodo (tipo espárrago). |
| 125 | – | Corriente de avance media en estado abierto IF(AV), Amp. |
| X | – | None = Diodo de polaridad directa: base roscada – Ánodo, cable de potencia flexible – Cátodo; X = Diodo de polaridad inversa: base roscada – Cátodo, cable de potencia flexible – Ánodo. |
| 16 | – | Clase de tensión VRRM / 100 (Tensión nominal – 1600 V). |
| U | – | Ninguno = base del espárrago roscas métricas ISO (estándar); U = base del espárrago roscas UNF en pulgadas (bajo pedido). |
Todos los números de pieza de D151-125:
| Serie | IFAV, A | VRRM, V |
| D151-125-3 | 125A | 300V |
| D151-125-4 | 125A | 400V |
| D151-125-5 | 125A | 500V |
| D151-125-6 | 125A | 600V |
| D151-125-7 | 125A | 700V |
| D151-125-8 | 125A | 800V |
| D151-125-9 | 125A | 900V |
| D151-125-10 | 125A | 1000V |
| D151-125-12 | 125A | 1200V |
| D151-125-14 | 125A | 1400V |
| D151-125-16 | 125A | 1600V |

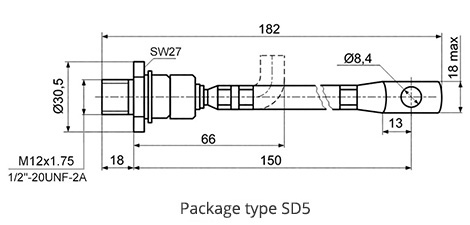

Polaridad (ánodo, cátodo) y dimensiones de los diodos de espárrago 151-125:
|
|
Pasaporte técnico para diodos rectificadores tipo espárrago (muestra):
Cuando suministramos diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
