Pavlo GorkunDiodo rectificador 250A, tipo D271-250 (2600V-3000V)
| Corriente de avance media, IFAV | 250A |
| Tensión, VRRM | 2600-3000V |
| Código de tensión, VRRM / 100 | 26 - 30 |
| D271-250 | a petición
|
| Paquete Hilo |
SD7 M24x1.5 |
| Peso | 465 g |
| Ficha de datos |  |
Diodo Rectificador de Montaje con Perno D271-250 AS ENERGITM es un diodo de propósito general. Este es un diodo de unión p-n de potencia diseñado para convertir corrientes DC y AC de hasta 250A con frecuencias de hasta 500Hz en circuitos con voltajes de 2600V - 3000V (clase de voltaje de 26 a 30). El paquete del diodo es SD7, con una rosca estándar de montaje de M24x1.5 (bajo pedido, rosca UNF 3/4"-16UNF-2A), y tiene un peso de 465 g.
Los diodos se suministran en diseño de montaje con perno. La polaridad del diodo está marcada por un símbolo de polaridad en la carcasa.
Polaridad directa del diodo: la base roscada del diodo es el Ánodo, y el cable de potencia flexible es el Cátodo.
Polaridad inversa del diodo: la base roscada es el Cátodo, y el cable de potencia flexible es el Ánodo.
La polaridad directa no se indica en la numeración de piezas; la polaridad inversa se indica con una "X" en la numeración de piezas.
Este diodo de potencia puede ser un producto alternativo, reemplazo, análogo o equivalente para otros tipos de diodos clasificados a 220A, 230A, 240A, 250 amp en un paquete de montaje con perno.
Se utilizan disipadores de calor de aire y agua para enfriar los diodos. Para garantizar un contacto térmico y eléctrico confiable con el disipador, se debe observar un par de apriete Md durante el montaje. Para una mejor disipación del calor del diodo durante el montaje, se utiliza pasta conductora térmica.
Los diodos tienen una carcasa cerámica hermética que aísla la parte funcional y el elemento semiconductor de impactos mecánicos y factores ambientales. El diodo de ajuste con perno y cable de potencia flexible es notable por su capacidad para ser utilizado en partes móviles.
Las especificaciones y parámetros, hojas de datos en formato PDF, pasaportes técnicos de muestra, dimensiones, dibujos de contorno, diagramas de carcasa y disipadores de calor recomendados se enumeran a continuación.
Nuestra empresa ofrece una garantía de calidad para los diodos de potencia de 2 años a partir de la fecha de compra. Al suministrar diodos, si es necesario, proporcionamos un pasaporte técnico y un certificado de conformidad.
Clasificaciones del diodo: D271-250-26 (250A 2600V), D271-250-28 (250A 2800V), D271-250-30 (250A 3000V).
El precio final de los diodos de espárrago de control de fase depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los diodos rectificadores D271-250:
| Especificaciones del diodo | D271-250 | |
| Corriente media de avance máxima admisible (temperatura de la carcasa) | IF(AV) (Tcase) | 250 A (150°C) |
| Pico repetitivo de tensión inversa | VRRM | 2600-3000 V |
| Corriente de avance RMS | IFRMS | 392 A |
| Sobrecorriente no repetitiva | IFSM | 5.5 kA |
| Factor de seguridad | I2t | 151 kA2·s |
| Tensión de pico, máx. | VFM | 1.40 V |
| Corriente de pico | IFM | 785 A |
| Tensión umbral en estado activado, máx. | VF(TO) | 1.02 V |
| Resistencia en pendiente, máx. | rT | 0.51 mΩ |
| Corrientes inversas pico repetitivas, máx. | IRRM | 50 mA |
| Temperatura de la unión p-n, máx. | Tvj max | 160 ºC |
| Resistencia térmica, unión a la carcasa, máx. | Rth(j-c) | 0.09 ºC/W |
| Par de montaje | Md | 30±5 N·m |
| Peso, aprox. | W | 465 g |
| Tipo de envase, Rosca | Esquema | SD7 M24x1.5 mm |
| Disipadores recomendados | Disipadores térmicos | O181,O281,OM105 |
| Ficha de datos | |
|
Guía de numeración de piezas del diodo rectificador de espárrago D271-250:
| D | 271 | – | 250 | – | 30 | – |
| D | – | Diodo,  AS ENERGITM |
| 271 | – | Tipo de diodo (tipo espárrago). |
| 250 | – | Corriente de avance media en estado abierto IF(AV), Amp. |
| X | – | None = Diodo de polaridad directa: base roscada – Ánodo, cable de potencia flexible – Cátodo; X = Diodo de polaridad inversa: base roscada – Cátodo, cable de potencia flexible – Ánodo. |
| 30 | – | Clase de tensión VRRM / 100 (Tensión nominal – 3000 V). |
| U | – | Ninguno = base del espárrago roscas métricas ISO (estándar); U = base del espárrago roscas UNF en pulgadas (bajo pedido). |
Todos los números de pieza de D271-250:
| Serie | IFAV, A | VRRM, V |
| D271-250-26 | 250A | 2600V |
| D271-250-28 | 250A | 2800V |
| D271-250-30 | 250A | 3000V |
Polaridad (ánodo, cátodo) y dimensiones de los diodos de espárrago 271-250:
|
|
Pasaporte técnico para diodos rectificadores tipo espárrago (muestra):
Cuando suministramos diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de rotor y soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, así como disipadores de calor de aire y agua para ellos. Puede comprar semiconductores en cualquier volumen, y al realizar pedidos grandes, el precio será más bajo.
Hemos ganado la confianza de nuestros clientes y suministramos productos en todo el mundo.
Para preguntas sobre la adquisición de tiristores, diodos y módulos de potencia, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
Si el número es elevado, le facilitaremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Disipadores de calor para diodos de potencia con rosca:
Los disipadores de calor (radiadores) se utilizan para la refrigeración de dispositivos semiconductores de potencia en diseño de rosca.
Los disipadores de los enfriadores están hechos de perfiles de radiador de aluminio y no requieren recubrimientos protectores adicionales cuando se utilizan en diversas condiciones climáticas.
Para más información sobre disipadores de calor: "Disipadores de calor refrigerados por aire para dispositivos con rosca".

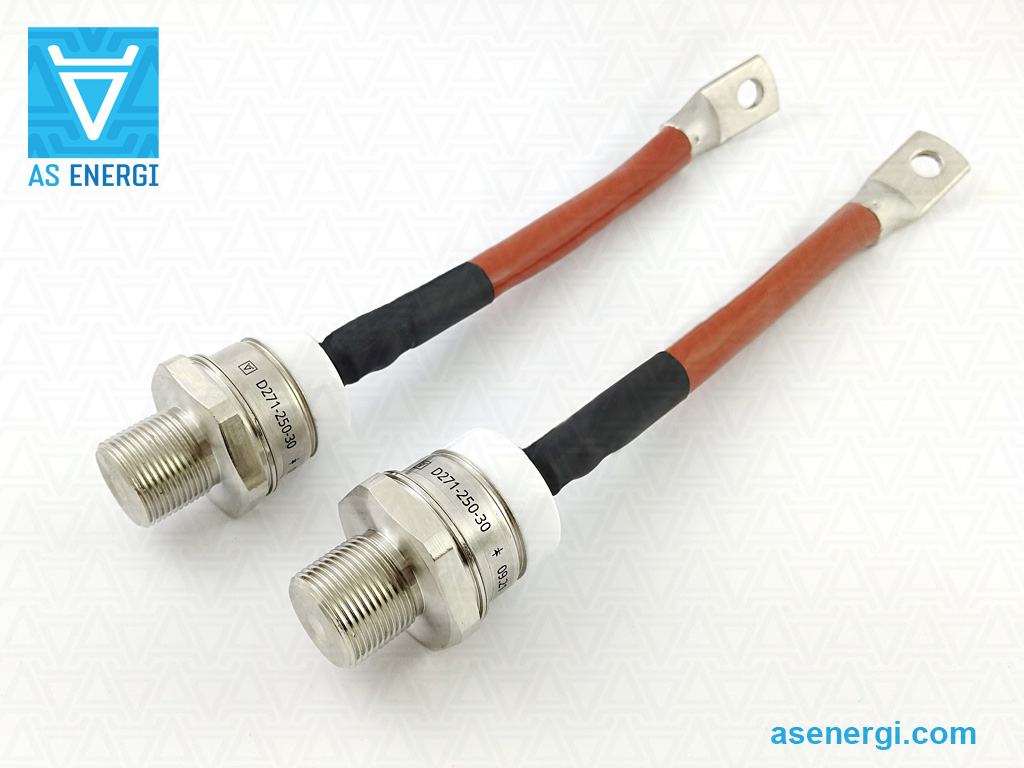

Foto de los diodos rectificadores de espárrago:
